综合管廊监控与报警系统设计说明

城市综合管廊火灾自动报警系统设计分析城市综合管廊是城市地下综合管线的综合通道，包括排水管线、供水管线、通信管线、电力管线等，是城市基础设施的重要组成部分。

由于管廊通道一般都位于地下，一旦发生火灾等安全事故，由于地下环境复杂，烟雾难以散去，人员疏散困难，给紧急救援工作带来了很大的困难。

为了提高城市综合管廊的安全性，设计安装一套完善的火灾自动报警系统显得至关重要。

一、火灾自动报警系统设计的基本要求1. 灵敏度高：管廓火灾自动报警系统要求能够快速、准确地发现火灾隐患，尽早报警，从而及时采取措施进行灭火和疏散人员。

2. 区分性强：自动报警系统要能够区分火灾烟雾和其它烟尘，减少误报，提高系统的可靠性。

3. 覆盖面广：管廓火灾自动报警系统要保证全面覆盖，无死角，能够对管廊内每一个角落都能进行实时监测。

4. 可靠性强：自动报警系统要求稳定性高，能够长时间运行，不受外部环境影响。

5. 联动性：自动报警系统要能够与灭火系统、疏散系统进行联动，实现及时响应，提高救援效率。

1. 多检测手段：采用多种火灾检测手段，如光电感应式烟感探测器、感温探测器等，保证系统的全面、准确性。

2. 联动灭火：在自动报警系统中设计联动式灭火系统，一旦发生火灾，能够自动释放灭火剂，减轻火势，保障人员安全。

3. 灵活布控：采用分区域布控方式，针对管廊中的不同区域进行独立监测和报警处理，提高系统的灵活性和可操作性。

4. 智能管理：结合物联网技术，实现火灾自动报警系统的网络化管理，能够远程监控，及时处理报警信息。

5. 维护保养：设计系统维护保养方便、及时，定期进行系统巡检和维护，保证系统的长期稳定运行。

1. 火灾检测器的设置在管廊中设置光电感应式烟感探测器和感温探测器，充分覆盖管廊的各个区域。

通过感知烟雾和温度变化，及时发现火灾隐患，实现快速报警。

2. 报警设备的布放在管廊中布放报警器，保证报警信号能够及时传达给值班人员和相关部门，减少因信号传输延迟带来的安全隐患。

城市综合管廊火灾自动报警系统设计分析随着城市化进程的加快和城市空间的不断扩张，城市综合管廊已经成为现代城市建设的重要组成部分。

城市综合管廊的发展在提高城市基础设施的统筹化、规范化管理方面发挥着重要作用。

随着管廊内各类设备和管线的增加，管廊内火灾发生的风险也在逐渐增大。

为了保障人民生命财产安全，提高城市管理的效率，设计一个可靠、高效的城市综合管廊火灾自动报警系统显得尤为重要。

对于火灾自动报警系统来说，其最基本的功能就是能够及时准确地发现火灾，并将信息传递给消防部门进行处理。

火灾自动报警系统应该具备高度的灵敏性和可靠性。

在城市综合管廊中，由于管廊内设备和管线较多，且存在一定的隐蔽性，因此火灾的发现可能会受到一定程度的限制。

设计火灾自动报警系统时，应该考虑采用多种感应器，如烟雾感应器、热敏感应器等，以提高火灾的探测能力。

城市综合管廊火灾自动报警系统应具备灵活的报警方式。

由于城市综合管廊的复杂性，火灾可能发生的位置和形式各异。

报警系统需要能够根据具体情况采取不同的报警方式，如声光报警器、手机短信报警等。

由于管廊内设备较多，可能会存在一定的电磁干扰，因此报警系统的传输方式也需要具备一定的抗干扰性。

城市综合管廊火灾自动报警系统应该具备可靠的信息传递能力。

当火灾发生时，报警系统应该能够迅速将火灾信息传递给消防部门，并提供具体的火灾位置、火势等信息，以便消防部门进行及时有效的处置。

为了提高信息传递的可靠性，报警系统应该采用双向通信技术，并保证信息的加密传输，防止被不法分子恶意篡改。

城市综合管廊火灾自动报警系统的设计还应该兼顾运维和管理的需求。

在城市综合管廊中，火灾可能会对管廊内的设备和管线造成严重破坏，因此报警系统需要具备故障监测和维护提示功能，以及管廊内设备状态的监测和管理功能。

为了提高管理的效率，报警系统还应该具备远程监控和管理功能，方便管理人员对管廊内设备进行实时监控和远程控制。

城市综合管廊火灾自动报警系统的设计要从灵敏度、报警方式、信息传递能力和运维管理等方面进行分析和设计，以确保系统的可靠性和高效性，提高城市管廊火灾的应对能力和整体管理水平。

城市综合管廊火灾自动报警系统设计分析城市综合管廊是一种通过地下空间利用，集成多种城市基础设施功能的地下综合通道系统。

它集成了供水、排水、输电、通信、燃气等多种城市基础设施网络，成为城市基础设施的“地下大动脉”，对城市的发展和运行起着关键作用。

城市综合管廊的复杂地下环境，也为其安全管理带来了挑战。

火灾安全是管廊安全管理的重要方面之一。

在城市综合管廊中，火灾的发生会对管廊中的各种基础设施和设备造成严重的损坏甚至灾难性后果。

为了能够尽快发现和控制火灾，保障综合管廊及其中设施的安全，火灾自动报警系统就显得尤为重要。

本文将对城市综合管廊火灾自动报警系统的设计进行分析，并提出相关建议。

一、火灾自动报警系统的设计原则1.综合管廊的特点：管廊系统作为城市基础设施的重要组成部分，其特点是设施众多、布局复杂、环境封闭、人员通行受限等。

这就要求火灾自动报警系统在设计上要考虑到管廊系统的特点，确保能够及时、准确地发现火灾隐患，使得所有相关设施和人员能够及时得到安全疏散和救援。

2.整合多种探测手段：综合管廊系统中涉及到的设施种类繁多，因此火灾自动报警系统需要整合多种探测手段，包括烟感探测器、温度探测器、气体探测器等，以确保对不同类型的火灾隐患都能够进行有效监测和报警。

3.联动控制：综合管廊系统由多种基础设施组成，因此火灾自动报警系统需要能够与其他设施进行联动控制。

一旦发生火灾报警，系统需要能够进行自动控制，如关闭相邻区域的通风设备、启动消防设备等，以最大限度地控制火灾的蔓延。

4.实时监控与报警：火灾自动报警系统需要具备实时监控和报警功能，能够实时监测管廊系统内各种探测器的状态，一旦发现火灾隐患能够立即报警，并将报警信息传递给相关的监控中心和消防部门。

1.布设烟感探测器：在综合管廊的不同区域布设烟感探测器，包括通道、通风井、电力设备室、通信室等，并确保探测器的覆盖范围能够完整覆盖整个管廊系统，提高火灾隐患的探测概率。

3.建立自动报警系统联动控制模式：通过与管廊系统中的其他设施进行联动控制，确保一旦发生火灾能够及时进行自动控制，减少火灾造成的损失。

城市综合管廊工程技术规范之监控与安全系统设计与布置随着城市化进程的不断加快，城市综合管廊工程已经成为现代城市发展的重要组成部分。

作为城市基础设施的重要环节，城市综合管廊旨在实现对城市各类管线、设备等的统一管理和维护。

在城市综合管廊工程的设计与布置中，监控与安全系统的设计显得尤为关键。

本文将对城市综合管廊监控与安全系统的设计与布置进行论述。

一、监控系统的设计与布置1. 监控系统的功能要求城市综合管廊监控系统的功能主要包括实时监测、异常报警、应急处理等。

通过安装视频监控、温度监测、烟雾报警等设备，监控系统能够实现对管廊各项指标进行全面监测，并及时报警。

同时，监控系统还应与城市综合管廊管理平台相连，实现远程监控和数据共享。

2. 监控设备的选型在城市综合管廊监控系统的设计和布置中，需要选用高效可靠的监控设备。

例如，高清晰度、全天候可用的摄像头可以保证有效的视频监控；可靠、稳定的温度传感器和烟雾报警器能够及时检测管廊内部的异常情况。

3. 监控点的设置监控点的设置应根据管廊的具体情况进行合理规划。

一般来说，应从安全防护、管廊通行及设备运行等方面考虑，确保监控全面、有效。

同时，监控点的设置应考虑到后期维护的方便性，以便保证维护人员能够及时检修设备。

二、安全系统的设计与布置1. 安全系统的功能要求城市综合管廊的安全系统主要起到保护管廊和设备安全的作用。

因此，安全系统的设计应考虑对入侵、火灾等意外事件的防范和处理。

通过布置门禁系统、防火墙、防水系统等，可以保证管廊及设备的安全。

2. 安全设备的选型在安全系统的设计中，应选用符合国家标准，并具备稳定可靠性能的安全设备。

例如，可靠的门禁系统可以实现对管廊的有效控制和管理；防火墙和防水系统能够在火灾或液体泄漏时提供及时的响应和处理。

3. 安全区域的划分针对管廊的特性，应划分出安全区域，对不同区域采取不同的安全措施。

例如，将重要设备所在区域划定为高安全级别区域，加强安全监控和防护措施；对于一般通行区域，采取合适的安全设备以保障一般安全。

城市综合管廊监控与报警系统2016年07月一、城市综合管廊概述1建设背景随着城市经济的快速发展，综合管线建设规模不足、管理水平不高等问题凸现，一些城市相继发生大雨内涝、管线泄漏爆炸、路面塌陷等事件，严重影响着生命、财产安全和城市运行秩序。

全国综合管线事故平均每天高达5.6起，每年由于路面开挖造成的直接经济损失高达2000亿元。

面对当前现状及存在的问题，中央适时出台《国务院关于加强城市基础设施建设的意见》【国发〔2013〕36号】文件：在全国36个大中城市全面启动地下综合管廊试点工程；中小城市因地制宜建设一批综合管廊项目。

新建道路、城市新区和各类园区地下管网应按照综合管廊模式进行开发建设。

2城市综合管廊简介综合管廊（日本称“共同沟”、台湾称“共同管道”），就是地下城市管道综合走廊。

即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。

3综合管廊监控与报警系统城市综合管廊内部不仅整合了维持城市功能的自来水、煤气、电力、通信管线，而且管廊自身功能使用的动力、照明、排水等设备繁多，无论纳入管线出现故障，还是自身附属设备出现故障，都将造成沿线城市功能的瘫痪，因此建设城市综合管廊监控与报警系统意义重大。

二、监控与报警系统现状及需求1系统现状城市综合管廊监控与报警系统，由于依靠环境与设备监控、安全防范、通信、预警与报警子、地理信息等多个不同功能的系统，或者由于产品提供来自不同的厂商，在数据交换中没有一个统一的标准，因此造成接口众多、访问性差，容易形成一个个的“信息孤岛”：（1）传统监控采用人工管理模式，运营管理成本高，管理水平与管理质量也无法得到有力保障：（2）政府多头管理、分散操作易产生各种问题；（3）解决紧急事故发生时易相互推诿、扯皮；（4）市政设施管理的运维监测监控能力、应急调度指挥能力、综合业务能力很难提高；（5）管廊监控视频、监控数据类别不一，各系统间信息孤岛导致相关部门决策困难。

综合管廊监控及报警系统设计目前我国各大城市综合管廊建设快速发展，综合管廊的监控及报警系统设计多种多样，国标图集和部分地方标准做法也不尽相同，没有统一的原则。

通过对综合管廊内设备及仪表的分析，并结合自动化管理运行因素和综合管廊设计案例，简要总结综合监控及报警系统设计要点。

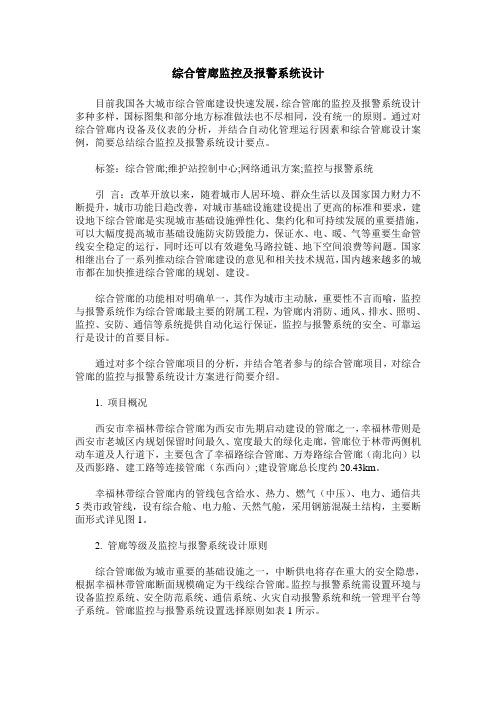

标签：综合管廊;维护站控制中心;网络通讯方案;监控与报警系统引言：改革开放以来，随着城市人居环境、群众生活以及国家国力财力不断提升，城市功能日趋改善，对城市基础设施建设提出了更高的标准和要求，建设地下综合管廊是实现城市基础设施弹性化、集约化和可持续发展的重要措施，可以大幅度提高城市基础设施防灾防毁能力，保证水、电、暖、气等重要生命管线安全稳定的运行，同时还可以有效避免马路拉链、地下空间浪费等问题。

国家相继出台了一系列推动综合管廊建设的意见和相关技术规范，国内越来越多的城市都在加快推进综合管廊的规划、建设。

综合管廊的功能相对明确单一，其作为城市主动脉，重要性不言而喻，监控与报警系统作为综合管廊最主要的附属工程，为管廊内消防、通风、排水、照明、监控、安防、通信等系统提供自动化运行保证，监控与报警系统的安全、可靠运行是设计的首要目标。

通过对多个综合管廊项目的分析，并结合笔者参与的综合管廊项目，对综合管廊的监控与报警系统设计方案进行简要介绍。

1. 项目概况西安市幸福林带综合管廊为西安市先期启动建设的管廊之一，幸福林带则是西安市老城区内规划保留时间最久、宽度最大的绿化走廊，管廊位于林带两侧机动车道及人行道下，主要包含了幸福路综合管廊、万寿路综合管廊（南北向）以及西影路、建工路等连接管廊（东西向）;建设管廊总长度约20.43km。

幸福林带综合管廊内的管线包含给水、热力、燃气（中压）、电力、通信共5类市政管线，设有综合舱、电力舱、天然气舱，采用钢筋混凝土结构，主要断面形式详见图1。

2. 管廊等级及监控与报警系统设计原则综合管廊做为城市重要的基础设施之一，中断供电将存在重大的安全隐患，根据幸福林带管廊断面规模确定为干线综合管廊。

城市综合管廊火灾自动报警系统设计分析城市综合管廊是指在城市地下综合管线的基础上，通过合理布置，加以改进和扩展，形成具有一定平面布置和明确功能界限的城市地下综合管线空间。

由于城市综合管廊涉及众多的综合管线，如电力、燃气、通信、给水排水等，存在较高的火灾风险。

为了及时发现和控制火灾，可以建设一套自动火灾报警系统。

自动火灾报警系统需要安装在城市综合管廊的重要区域，如入口、出口、井口、设备间等位置。

这样可以最大程度地覆盖安全隐患点，提高火灾报警的准确率。

自动火灾报警系统需要采用先进的传感技术和设备，如烟感、温感、光感等。

当管廊内部发生火灾时，烟雾、火焰和温度的变化可以被传感器及时感知到，触发报警装置发出警报信号。

自动火灾报警系统还可以与其他安全设备联动，如消防水泵、自动灭火设备等。

当火灾报警触发后，可以自动启动消防水泵、放大喷洒水雾等灭火措施，尽量迅速扑灭火灾，防止火势扩散。

自动火灾报警系统需要与城市监控中心进行联网，实现远程监控和报警处理。

一旦火灾报警被触发，监控中心可以及时接收到报警信息，并迅速派遣消防队伍进行灭火救援工作。

自动火灾报警系统需要定期进行维护和检修，保证系统的可靠性和准确性。

需要定期对传感器、报警设备、联动设备等进行检修和更换，确保系统能够稳定运行。

自动火灾报警系统还应该设置备用电源和自动演习系统。

备用电源可以保证在停电情况下，系统依然能够正常工作。

自动演习系统可以定期模拟火灾报警，测试系统的可靠性和响应速度。

城市综合管廊火灾自动报警系统的设计应该充分考虑管廊的特点和火灾风险，采用先进的传感技术和设备，与其他安全设备联动，实现与监控中心的联网，定期维护检修，设置备用电源和自动演习系统。

这样可以提高火灾报警的准确率和响应速度，最大程度地保障城市综合管廊的安全。

一、火灾自动报警及消防联动控制系统设计说明：1、在管廊含电力电缆的舱室设置火灾自动报警系统（含消防联动控制系统），主要包括常规火灾监控与报警、电气火灾监控与报警、防火门状态监控与报警、消防电话及联动控制等。

2、火灾自动报警系统由火灾自动报警控制器（联动型，自带蓄电池备用电源）、火灾探测器、手动报警按钮、火灾声光警报器、电气火灾控制器、模块箱等组成。

3、管廊内每个分变电所设置1套火灾自动报警控制器（联动型，自带蓄电池备用电源）作为区域火灾控制器，负责区域火灾监控及联动控制。

区域火灾控制器设置在本区域内分变电所火灾机柜中，各区域火灾控制器通过火灾专用光缆组环网，并通过火灾专用光缆环网将火灾信息上传管廊控制中心。

4、在区域火灾控制器设置处设置一套消防电话主机，在设置风机的进/排风井及分变电所等重要场所分别设置一套消防专用电话分机。

消防专用电话分机，应固定安装在明显且便于使用的部位，并应有区别于普通电话的标识。

消防电话应采用专用电话网络。

5、在管廊含电力电缆的舱室沿舱顶贴顶安装点式感烟探测器（应有防渗水的保护罩，应有防潮措施），平均每10m安装一个，且每一个点式感烟探测器探测半径不超过5m。

6、在管廊含电力电缆的舱室沿人行走道安装手动报警按钮，平均每约50m安装一个。

每个防火分区应至少设置一只手动火灾报警按钮。

从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的步行距离不应大于25m。

手动火灾报警按钮宜设置在疏散通道或出入口处。

手动火灾报警按钮应设置在明显和便于操作的部位。

当采用壁挂方式安装时，其底边距地高度宜为1.3m~1.5m，且应有明显的标志。

7、在管廊含电力电缆的舱室设置火灾声光报警器，平均每50m安装一个，安装高度距地不低于2.2m。

每个报警区域内应均匀设置火灾声光报警器，其声压级不应小于60dB；在环境噪声大于60dB 的场所，其声压级应高于背景噪声15dB。

8、在管廊含电力电缆的舱室的逃生口和人员出入口附近安装一套手动报警按钮（底边距地高度宜为1.3m~1.5m安装）和火灾声光报警器（底边距地不低于2.2m）。

城市综合管廊工程技术规范之监控与安全系统设计与安装规范城市综合管廊工程在现代城市中发挥着重要的作用，为了确保城市管廊系统的正常运行和安全性，监控与安全系统的设计与安装规范至关重要。

本文将介绍城市综合管廊工程技术规范中监控与安全系统的设计与安装要求，并提供一些建议和注意事项。

一、监控系统设计与安装规范1. 监控系统布局在设计监控系统时，应根据管廊结构和功能要求确定监控摄像头的布局。

摄像头应能够全方位覆盖管廊关键区域，包括入口、出口、交叉口、紧急出口等。

同时，根据管廊长度和特点，合理设置监控中心，以便实时监控和管理。

2. 监控摄像头选型在选择监控摄像头时，应考虑管廊内的光线状况、环境温度、防护等级等因素。

优先选择高清、低照度、宽动态范围的摄像头，以提高图像质量和监控效果。

此外，还应选择防爆、防水、防尘等防护等级适当的摄像头，以确保系统的可靠性和稳定性。

3. 视频传输和存储视频传输和存储是监控系统中必不可少的环节。

应采用高带宽、抗干扰能力强的网络传输方案，以确保视频图像的实时传输和清晰度。

对于视频存储，应配置足够的存储空间，并设置合理的存储周期。

4. 视频分析与处理监控系统应具备智能视频分析功能，如移动侦测、人脸识别、车牌识别等，以提高对异常情况的发现和处理能力。

此外，还应设定合理的报警策略，及时响应和处理安全事件。

二、安全系统设计与安装规范1. 防火安全城市综合管廊在设计和施工过程中应考虑防火安全要求，采用防火材料和构造，设置合理的防火分区和紧急疏散通道。

安全系统应配备烟雾感应器、温度探测器等设备，及时发现并报警火灾情况。

2. 空气质量与通风管廊内空气质量和通风状况对于人员安全至关重要。

安全系统应配备空气质量监测设备，及时检测并报警甲烷、一氧化碳等有害气体浓度异常情况。

同时，管廊内应设置合理的通风系统，保证空气流通和质量。

3. 电力安全安全系统的设计和安装应遵循相关电气安全标准，确保电力供应的稳定和安全。

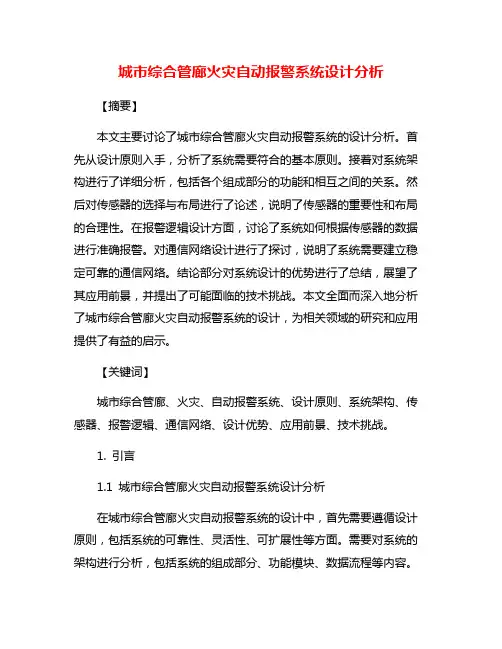

城市综合管廊火灾自动报警系统设计分析【摘要】本文主要讨论了城市综合管廊火灾自动报警系统的设计分析。

首先从设计原则入手，分析了系统需要符合的基本原则。

接着对系统架构进行了详细分析，包括各个组成部分的功能和相互之间的关系。

然后对传感器的选择与布局进行了论述，说明了传感器的重要性和布局的合理性。

在报警逻辑设计方面，讨论了系统如何根据传感器的数据进行准确报警。

对通信网络设计进行了探讨，说明了系统需要建立稳定可靠的通信网络。

结论部分对系统设计的优势进行了总结，展望了其应用前景，并提出了可能面临的技术挑战。

本文全面而深入地分析了城市综合管廊火灾自动报警系统的设计，为相关领域的研究和应用提供了有益的启示。

【关键词】城市综合管廊、火灾、自动报警系统、设计原则、系统架构、传感器、报警逻辑、通信网络、设计优势、应用前景、技术挑战。

1. 引言1.1 城市综合管廊火灾自动报警系统设计分析在城市综合管廊火灾自动报警系统的设计中，首先需要遵循设计原则，包括系统的可靠性、灵活性、可扩展性等方面。

需要对系统的架构进行分析，包括系统的组成部分、功能模块、数据流程等内容。

传感器选择与布局是系统设计中关键的一环，需要根据管廊的结构和火灾风险情况来选择合适的传感器，并合理布局以确保系统的准确性和及时性。

报警逻辑设计和通信网络设计是系统运行的关键环节，需要合理设计报警触发条件和报警信息传输路径，以确保系统能够及时响应并通知相关人员。

通过对城市综合管廊火灾自动报警系统的设计分析，可以更好地了解其设计原则和系统架构，为系统的建设和应用提供参考。

也可以为管廊安全管理和城市安全建设提供新的思路和技术支持。

2. 正文2.1 设计原则设计原则是城市综合管廊火灾自动报警系统设计的基础，它直接影响到系统的功能性、可靠性和实用性。

在设计原则上，需要考虑以下几点：系统的设计应该符合相关的法律法规和标准要求，包括消防法、建筑法等相关法规，以确保系统的合法性和安全性。

城市综合管廊工程技术规范中的监控与安防系统要求城市综合管廊工程是为了解决城市地下管线交叉、交越问题而提出的一种管线交通方式。

为了确保城市综合管廊工程的运行安全和管理效率，监控与安防系统在其中具有重要作用。

本文将从监控与安防技术的选型、布设及管理等方面，对城市综合管廊工程技术规范中的相关要求进行阐述。

一、监控与安防系统技术选型城市综合管廊工程的监控与安防系统主要包括视频监控、入侵报警、门禁控制、通信网络等技术。

在技术选型上，应根据工程的具体需求和安全风险进行综合评估，选择合适的技术方案。

首先，视频监控系统是监控与安防系统的核心组成部分。

对于城市综合管廊工程，应采用高清晰度、全天候监控的摄像头，并通过建立合理的监控点位布设，实现对关键区域的全方位监控和录像存储。

其次，入侵报警系统应能及时发现并报警可能存在的异常情况。

警报传输线路应采用可靠的通信网络，并设置相应的报警设备，如门磁、红外探测器等，以确保系统对未经授权的人员进入进行有效监控和报警。

另外，门禁控制系统是为了对管廊工程的出入口进行有效的管理。

应采用智能化门禁设备，如刷卡、指纹识别、二维码等，确保只有授权人员才能进出关键区域。

最后，通信网络是各个系统之间的连接桥梁，应具备高速、稳定的数据传输能力。

同时，应根据工程规模和需求确定网络设备的数量和布设位置，确保系统的稳定运行。

二、监控与安防系统布设要求城市综合管廊工程监控与安防系统的布设应根据建筑结构、功能区域和安全需求合理布置，以达到全面监控、有效管理的目的。

首先，根据工程规模和区域划分，合理设置监控点位。

通过对管廊内外关键位置、通道出入口等进行科学布设，确保监控覆盖面广、无死角。

其次，为了防止盲区和隐患，应根据实际情况，合理设置监控摄像头的安装高度和角度，并确保其能够正常运行。

另外，为了提高系统的安全性和稳定性，应设置相应的监控与安防系统防护设备，如防雷、防水、防尘等。

同时，对设备进行定期维护和检测，确保系统的正常运行。

城市综合管廊火灾监测与报警系统设计研究随着城市化进程的不断推进，城市管廊建设越来越被重视。

然而，由于管廊内布置了大量的电缆、线路和设备，火灾隐患也日益增加，给城市的安全稳定运营带来了严重威胁。

为了解决这一问题，本文将探讨城市综合管廊火灾监测与报警系统的设计研究。

1. 火灾监测技术的选择在城市综合管廊中，多种火灾监测技术可供选择，包括烟雾传感器、火焰传感器、温度传感器等。

在设计火灾监测与报警系统时，根据管廊的特点和实际需求，应综合考虑各种传感器的特点，选择最合适的技术。

2. 火灾报警系统的布局为了确保火灾在最早的阶段被发现并报警，火灾报警系统的布局至关重要。

一般而言，应在管廊的各个重要位置安装烟雾传感器、火焰传感器等，以实现对管廊全面的监测。

同时，还应设置火灾报警控制室和火灾报警显示设备，使系统的操作人员能够及时判断火灾情况。

3. 系统的自动化控制为了提高火灾监测与报警系统的响应速度和准确性，应引入自动化控制技术。

通过与其他系统（如排烟系统、水喷淋系统等）的联动，可以实现火灾的自动处理。

例如，当监测到火灾时，系统可以自动启动排烟系统，并向消防员发送报警信息，以加快火灾的扑灭速度。

4. 数据采集与分析火灾监测与报警系统不仅要能够实时监测管廊内的火灾情况，还需要记录和分析历史数据，以便为后续的安全评估和改进提供参考。

因此，在设计系统时应考虑数据采集和分析的功能，包括数据存储、数据处理和数据可视化等。

5. 系统的可靠性和可扩展性由于城市综合管廊的规模通常很大，系统必须具备良好的可靠性和可扩展性。

在设计系统时，应充分考虑硬件和软件的稳定性，选择高质量的设备和技术，以确保系统在长期运行过程中的稳定性。

同时，还应考虑系统的扩展能力，以满足未来城市发展的需求。

6. 集成管理平台的建设为了更好地管理和维护火灾监测与报警系统，可建设集成管理平台。

该平台可以实现对系统各个组成部分的集中管理，包括传感器、报警设备、数据采集系统等。

地下综合管廊监控与报警系统技术方案*****有限公司2018年5月目录1.项目背景 (1)1.1.设计依据 (2)1.2.建设规模 (2)1.3.建设目标 (3)2.总体设计方案 (5)2.1.设计原则 (5)2.2.总体逻辑框架 (5)2.3.总体系统架构 (6)3.综合管廊统一管理指挥信息平台 (7)3.1.平台架构 (8)3.2.功能结构 (9)3.3.功能说明 (10)3.3.1.系统首页 (10)3.3.2.BIM—GIS信息展示 (10)3.3.2.1.三维浏览 (11)3.3.2.2.图层控制 (11)3.3.2.3.视点位置 (12)3.3.2.4.视角切换 (12)3.3.3.工程监控 (12)3.3.3.1.设施设备监控 (12)3.3.3.2.视频监控 (13)3.3.3.3.消防监控 (14)3.3.3.4.环境参数监控 (14)3.3.3.5.人员入侵监控 (15)3.3.3.6.人员出入监控 (15)3.3.4.维护管理 (15)3.3.4.1.维护体系 (15)3.3.4.3.报警信息 (16)3.3.4.4.值班信息 (17)3.3.5.工程档案 (17)3.3.5.1.工程信息 (17)3.3.5.2.设备管理 (17)3.3.5.3.知识库 (17)3.3.6.数据分析 (18)3.3.6.1.报警统计 (18)3.3.6.2.能耗计量 (18)3.3.6.3.消防统计 (18)3.3.6.4.环境异常 (19)3.3.6.5.维护统计 (19)3.3.6.6.值班统计 (19)3.3.6.7.应急统计 (19)3.3.6.8.人员进出统计 (19)3.3.7.系统设置 (19)3.4.软件功能配置清单 (20)4.系统网络构架 (22)4.1.分控中心网络构架 (22)4.2.核心网网络构架 (22)4.3.总控中心网络构架 (23)5.综合管廊监控与报警系统 (25)5.1.环境与设备监控系统 (25)5.1.1.环境与设备监控子系统 (25)5.1.1.1.系统构架 (25)5.1.1.2.系统设计 (25)5.1.1.3.主要设备 (27)5.1.1.4.设备配置清单 (34)5.1.2.其他管线监控子系统 (35)5.2.1.入侵报警及出入口控制子系统 (37)5.2.1.1.系统构架 (37)5.2.1.2.系统设计 (37)5.2.1.3.主要设备 (38)5.2.1.4.设备配置清单 (42)5.2.2.视频安防监控子系统 (44)5.2.2.1.系统架构 (44)5.2.2.2.系统设计 (44)5.2.2.3.主要设备 (44)5.2.2.4.设备配置清单 (47)5.3.通信系统 (48)5.3.1.固定电话子系统 (48)5.3.1.1.系统架构 (48)5.3.1.2.系统设计 (48)5.3.1.3.主要设备 (48)5.3.1.4.设备配置清单 (52)5.3.2.无线对讲与巡更子系统 (53)5.3.2.1.系统构架 (53)5.3.2.2.系统设计 (53)5.3.2.3.主要设备 (54)5.3.2.4.设备配置清单 (69)5.4.火灾自动报警系统 (70)5.4.1.火灾自动报警子系统 (70)5.4.1.1.系统构成图 (70)5.4.1.2.系统设计说明 (70)5.4.1.3.主要设备 (72)5.4.1.4.设备配置清单 (93)5.4.2.防火门监控子系统 (95)5.4.2.1.系统架构 (95)5.4.2.2.系统设计 (95)5.4.2.3.主要设备 (95)5.4.3.可燃气体报警子系统 (98)5.4.3.1.系统构架 (98)5.4.3.2.系统设计 (98)5.4.3.3.主要设备 (99)5.4.3.4.设备配置清单 (102)6.防雷接地 (103)7.系统工程施工及验收 (104)7.1.工程施工 (104)7.2.工程调试 (106)7.3.工程验收 (106)8.方案优势 (108)8.1.平台优势 (108)8.2.高精度人员定位功能 (109)8.3.智能单兵巡检系统 (110)1.项目背景2015年，继国务院办公厅发布《关于推进城市地下综合管廊建设的指导意见》、住建部修订GB 50838《城市综合管廊工程技术规范》和印发《城市地下综合管廊工程规划编制指引》后，10大试点城市及其他各省市相继出台了《综合管廊规划建设管理办法》政策文件。

1 引言综合管廊是一种统筹建设管理地下管线的新模式，为电力、通信、供热、燃气、供水、排水等各种地下管线建造一个共同的“房子”。

全国已建成的综合管廊项目中，入驻管廊的管线主要包括电力、通信、给水等，部分管廊中还含有排水管线，但燃气、热力、空气输送等管线入驻最少。

管廊本体是钢筋混凝土地下构筑物，原则上每隔200m设置一个防火分区，廊内设有通风、供配电、排水、标识、监控与报警系统等附属设施。

后期管廊运管部门会通过以上附属设施对管廊进行科学的综合管理，提高廊内管线安全性、稳定性等。

其中监控与报警系统是决定管廊是否正常运行及运管维护工作是否方便的重要因素之一，目前仍在不断地改良创新。

综合管廊监控与报警系统由管廊前端设备、通信网络、监控中心三部分组成。

其中，前端设备包括布置在综合管廊内部的检测、控制及报警设施，主要负责前端现场的数据采集和控制；通信网络由光纤通信网组成，可实现管廊前端设备与通信中心之间的通信功能；监控中心为综合管廊监控与报警系统的业务管理和指挥中心，前端所有设备通过通信网络接入监控中心。

笔者根据前期建设单位的意见、工程设计中监控与报警系统设计经验、施工现场问题与后期运管部门提出的改进建议，对综合管廊监控与报警系统的设计方案与措施提出以下建议。

2 通信网络通信网络是综合管廊内部各子系统与监控中心主系统之间通信传输及信息交换的重要枢纽，其系统构架具有多样性。

过去，通信网络的设计采用主干环网结构，即在监控中心设置核心交换机，再通过光纤与廊内底层交换机连接成环。

这种主干环网结构虽然较为经济，但由于目前很多综合管廊项目规模较大，任意两个节点之间的断线就会造成断点之间区段与监控中心之间的通信中断，严重影响系统的稳定性，所以笔者建议将主干环网结构只运用于规模较小的工程中。

对于规模较大的综合管廊，通信网络可考虑采用底层区域环网＋主干冗余点对点通信的系统结构，管廊按每6~8个防火分区（可配合电气供配电辖区考虑）组建一个底层区域光纤环网，这样就能将一段很长的通信网络分成几个较小的底层环网；每个防火分区内设置1套底层交换机，接入本分区内除火灾报警系统和无线对讲系统以外的设备；在每个区域环网靠近监控中心的第一个分区内，交换机通过光缆与监控中心实现主干冗余点对点光纤通信；监控中心配置2台核心交换机，互为热备，负责前端通信设备的接入，同时负责与中心计算机系统进行连接。

城市综合管廊火灾自动报警系统设计分析城市综合管廊是指在城市地下，通过一种或多种分支构成的、属于城市基础设施的庞大系统。

它主要用于电力、通信、给水、排水、燃气等城市公用管网的布设，可以提高城市基础设施的整体性和可持续性。

由于城市综合管廊在地下敷设，一旦发生火灾，往往很难及时发现和处理，给人们的生命财产带来巨大的威胁。

设计一个有效的火灾自动报警系统对城市综合管廊的安全管理至关重要。

火灾自动报警系统是一种通过感知和检测火灾现场的环境参数，以及实施相关措施的自动化技术系统。

下面将从设计和分析两个方面来介绍城市综合管廊火灾自动报警系统。

1. 火灾感知设备：采用可靠的烟雾、温度、火焰等感应器件，对管廊环境进行实时监测和感知，并及时发出火灾报警信号。

2. 报警控制器：根据感知设备的信号，对报警信号进行处理和判断，并触发相应的报警措施。

报警控制器应具备可靠的故障检测和自我诊断功能，确保系统的正常运行。

3. 报警显示设备：通过触发报警器、警示灯等装置，向人员发出火灾报警信息，以引起人们的注意并采取相应的应急措施。

4. 报警通讯设备：将火灾报警信息传输给消防部门，以便他们能够快速响应并进行紧急救援。

5. 自动灭火设备：通过火灾感知设备的信号触发，自动启动灭火系统，进行灭火作业，尽量减少火灾对管廊的危害。

对于城市综合管廊火灾自动报警系统的分析。

火灾自动报警系统具有以下优势：1. 及时性：火灾自动报警系统能够实时检测和感知火灾，快速发出报警信号，使人员能够及时了解到火灾的发生，并进行紧急处理。

2. 准确性：火灾自动报警系统通过高灵敏度的感知设备，能够准确地判断火灾的类型和位置，避免误报和漏报的情况发生。

3. 可靠性：火灾自动报警系统具备故障检测和自我诊断功能，能够及时发现并排除故障，确保系统的稳定运行。

4. 可扩展性：火灾自动报警系统可以根据管廊的具体需求进行升级和扩展，同时也支持与其他智能控制系统的联动，提高整体安全性能。

城市综合管廊工程技术规范中安全监控与报警系统的设计与配置要求随着城市规模的不断扩大和建设的迅猛发展，城市综合管廊成为现代城市基础设施建设的重要组成部分。

为了确保城市综合管廊的安全运营和管理，安全监控与报警系统的设计与配置成为关键环节。

本文将对城市综合管廊工程技术规范中安全监控与报警系统的设计与配置要求进行详细阐述。

一、安全监控系统的设计要求1. 安全监控范围及分区：安全监控系统应覆盖综合管廊的各个区域，包括入口、出口、通道、设备间、管线走向等关键位置。

根据实际情况，对综合管廊进行合理的分区，确保监控全面有效。

2. 摄像头安装规划：根据综合管廊的布局和特点，合理规划摄像头的安装位置。

摄像头应能够覆盖到每个分区内的重点区域，并且应设置角度合适、画质清晰的摄像头，确保监控画面的有效性。

3. 安全监控中心建设：安全监控系统应设立专门的监控中心，用于对整个综合管廊的监控图像、数据进行实时管理和处理。

监控中心应具备先进的监控设备和技术，并配备专业的监控人员进行实时巡检和应急处理。

4. 视频存储与备份：安全监控系统应具备视频录制、存储和备份功能。

录制的视频应按照一定的时间间隔进行存储，并设置恰当的存储容量与存储周期。

备份的视频应定期进行，确保数据的可靠性和完整性。

二、报警系统的设计要求1. 报警器设备选型：根据城市综合管廊的规模和需要，选择适合的报警器设备。

报警器应具备高灵敏度、低误报率、远距离传输和自动报警等功能，确保在发生异常情况时能够及时有效地报警。

2. 报警点布局规划：根据综合管廊的布局和特点，合理规划报警点的布局。

报警点应设置在可能发生异常情况或危险因素较高的位置，如电力设备室、通信设备室、消防设备室等。

同时，应确保报警器的覆盖范围，避免盲区。

3. 报警信号传输方式：报警系统的信号传输方式应选择可靠性高、传输速度快的方式，如有线传输、无线传输等。

传输方式应根据具体情况进行选择，并确保信号的稳定传输和实时到达监控中心。

综合管廊电气系统、监控与报警系统设计解析摘要：本文为作者在综合管廊电气系统、监控与报警系统设计实践过程中的经验总结，简要解析设计思路，同时探讨目前相关设计规范和省标图集。

关键词：电气系统监控与报警系统设计思路综合管廊就是地下城市管道综合走廊，即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。

其主要实际意义有：（1）有效缓解城市土地资源紧缺；（2）有效避免城区市政道路反复开挖现象；（3）架空线路“上改下”等，美化城市空间环境；（4）便于日常管线维养。

综合管廊作为城市地下生命线，正迎来全国建设的井喷时期，越来越多的城市将综合管廊建设纳入到建设计划中。

电气系统、监控与报警系统是综合管廊最重要的附属工程，是综合管廊的重要保障，直接关系到管廊的稳定、安全运营。

接下来本文将结合作者在温州综合管廊工程设计实例，探讨一种综合管廊电气、监控、报警等标准化设计。

同时，标准化的设计手段，使管廊电气系统、监控与报警系统的型式整体统一，提高设计效率，更好地应对综合管廊的建设高潮。

一、综合管廊电气系统1.1供配电系统（1）负荷等级：综合管廊内负荷等级的确定直接影响到管廊供配电系统设计选择。

根据规范和省标图集中规定：（2）供电点设置：综合管廊沿线需设置供电点，规范中明确电源总配电箱宜安装在管廊进出口处。

供电点的数量直接关系到供配电工程的造价，从合理性角度出发，供电点设置应在满足供电要求的情况下以数量少，造价低为设计原则。

每处供电点供电防火区间数量为5或6个（供电半径1km左右）。

管廊规模一般的情况下，宜设置两台独立10kV进线的箱式变电站。

（3）低压配电设计原则：综合管廊应以防火区间作为基本配电单元，每个基本配电单元内设置一台非消防负荷配电箱（为非消防负荷提供电源），一台消防负荷配电箱（双电源进线，为消防负荷提供电源）。
