Geomatica91正射校正ZY3卫星影像流程
- 格式:pdf
- 大小:1.92 MB
- 文档页数:7
如何进行卫星图像的几何校正和辐射校正卫星图像是现代遥感技术中的重要组成部分,它可以提供大范围地表信息,对于城市规划、农业调查、环境监测等方面具有重要意义。
但是,卫星图像的几何形态和辐射反射率在拍摄过程中往往受到多种因素的影响,导致图像出现形变和色彩失真。
因此,进行卫星图像的几何校正和辐射校正是必不可少的。
几何校正是指将卫星图像中的像素位置和地理位置进行一一对应的过程。
由于卫星图像是以像素矩阵的形式记录的,像素的尺寸和形状会受到多种因素的影响,比如地球的曲率、仪器的误差等。
为了将图像与真实地理空间对应起来,需要对图像进行几何校正。
校正的方法有多种,常用的是地面控制点法和模型拟合法。
地面控制点法是指通过已知地理位置的地面控制点与图像中对应的像素点之间的对应关系,将像素点的坐标转换为地理位置坐标。
这种方法要求事先在卫星图像所覆盖的区域内选取一定数量的地面控制点,并测量它们的地理位置。
然后,通过像素点和地理位置之间的对应关系,推导出其他像素点的地理位置坐标。
这种方法的好处是精度较高,但是需要较多的地面控制点和较复杂的计算。
模型拟合法是较为常用的几何校正方法之一,它主要通过拟合数学模型将像素点的坐标与地理位置坐标建立起来。
在这种方法中,机器学习算法和数学模型扮演了重要角色。
通过机器学习算法,可以对卫星图像进行特征提取,并建立起像素点和地理位置之间的数学模型。
然后,通过该数学模型对其他像素点进行坐标转换。
这种方法的优点是计算简单、速度较快,同时对于控制点数量的要求较低。
辐射校正是指将卫星图像中的辐射反射率进行校正,以消除光照条件对图像色彩的影响。
辐射校正的目的是使图像的亮度和色彩能够更好地反映地表特征。
辐射校正主要包括大气校正和地表反射校正两个过程。
大气校正是指对卫星图像中的大气干扰进行修正。
大气干扰是指在图像拍摄过程中,大气中的气溶胶、水汽和其他颗粒物质对光波的散射和吸收作用所导致的影响。
这些影响会使图像的亮度和色调发生变化,造成图像信息的失真。
几何校正步骤
1.在View窗口里打开待校正的影像,在另外一个窗口打开参考矢量。
2.在待校正的影像窗口里,点击Raster,出现如下窗口,在窗口里点击Geometric Correction(校正模块)。
3.点击Geometric Correction(校正模块)后出现如下窗口,选择Polynomial(几何校正)
4.选择Polynomial(几何校正)后,出现如下窗口,点击Close。
5.点击Close后出现如下窗口,直接点击OK。
6.点击OK后,出现窗口,将鼠标在参考矢量窗口里点击一下,将进入如下窗口,点击OK。
7.点击OK后,进入控制点选取界面,如下图所示。
8.控制点选取完成后,在控制面板里点击
,进入校正后成果输出界面,设置好输出影像名字、分辨率、重采样方式,然后输出既可。

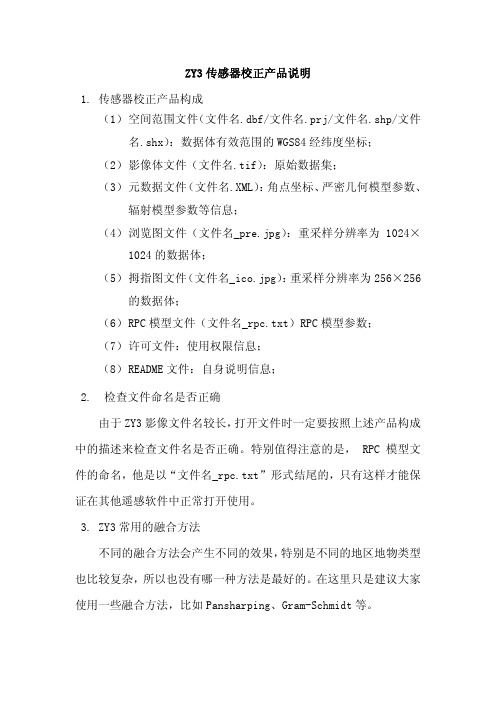

ZY3传感器校正产品说明
1.传感器校正产品构成
(1) 空间范围文件(文件名.dbf/文件名.prj/文件名.shp/文件名.shx):数据体有效范围的WGS84经纬度坐标;
(2) 影像体文件(文件名.tif):原始数据集;
(3) 元数据文件(文件名.XML):角点坐标、严密几何模型参数、辐射模型参数等信息;
(4) 浏览图文件(文件名_pre.jpg):重采样分辨率为1024×1024的数据体;
(5) 拇指图文件(文件名_ico.jpg):重采样分辨率为256×256的数据体;
(6) R PC模型文件(文件名_rpc.txt)RPC模型参数;
(7) 许可文件:使用权限信息;
(8) R EADME文件:自身说明信息;
2. 检查文件命名是否正确
由于ZY3影像文件名较长,打开文件时一定要按照上述产品构成中的描述来检查文件名是否正确。
特别值得注意的是, RPC模型文件的命名,他是以“文件名_rpc.txt”形式结尾的,只有这样才能保证在其他遥感软件中正常打开使用。
3.ZY3常用的融合方法
不同的融合方法会产生不同的效果,特别是不同的地区地物类型也比较复杂,所以也没有哪一种方法是最好的。
在这里只是建议大家使用一些融合方法,比如Pansharping、Gram-Schmidt等。
ZY-3卫星异轨立体影像几何定位精度分析近年来,随着卫星遥感技术的不断发展,卫星影像的应用范围也越来越广泛。
ZY-3卫星作为我国自主研发的高分辨率、多模式立体测绘卫星,其高精度、高分辨率的影像在很多领域得到广泛使用。
然而,ZY-3卫星异轨立体影像的几何定位精度一直是一个重要的研究方向,对于其应用价值发挥有着重要的影响。
本文以ZY-3卫星异轨立体影像为研究对象,对其几何定位精度进行了分析。
一、异轨立体影像异轨立体影像是指通过不同的视角拍摄同一区域的影像。
由于ZY-3卫星的三个相机位于不同的轨道高度,因此拍摄到的影像存在视角和尺度的差异。
通过将异轨影像进行立体匹配,可以获得高精度的三维地形模型(DTM)和数字表面模型(DSM)。
异轨立体影像对于地形分析、城市规划和环境监测等应用具有极高的价值。
二、异轨立体影像的几何定位几何定位是指将卫星影像与现实世界的坐标系进行对应。
对于异轨立体影像,其几何定位需要考虑视角差异、尺度因素、误差累积等复杂因素。
常用的几何定位方法包括控制点法、直接解法、迭代法等。
为了提高几何定位的精度,需要从以下几个方面进行优化:1、控制点的选取和精度:控制点是进行几何定位的基础,控制点精度可以直接影响到影像的几何定位精度。
因此,需要在不同地物类型中选择多类控制点,并采用精密测量手段获得高精度的坐标。
2、影像的预处理:影像的预处理包括影像去噪、纠正畸变、精细配准等工作,这些预处理可以有效消除影像噪声和畸变,减小影像配准误差。
3、模型精度:建模过程需要考虑视角、位置、轨道、地心引力以及转速等因素的影响。
建模精度的提高可以有效减小模型的误差,提高几何定位的精度。
三、ZY-3卫星异轨立体影像几何定位精度分析本文选取河北省保定市清苑县为研究区域,使用ZY-3卫星异轨立体影像数据,应用控制点法进行几何定位。
采集了100个地物控制点,通过多种精密测量手段,对其进行测量和标定,获得高精度的坐标值。
在影像预处理阶段,对影像进行了去噪、畸变校正、配准等处理,保证了影像质量的良好。
卫星影像预处理流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!卫星影像预处理流程。
1. 数据获取和组织。
1.1 数据来源。
从卫星遥感供应商、数据共享平台或其他来源获取原始卫星影像数据。
使用测绘技术进行正射影像纠正的方法与步骤近年来,随着测绘技术的快速发展,正射影像纠正成为了地理信息领域中一个非常重要的环节。
正射影像纠正是通过对影像进行几何校正,使其具备真实的地理坐标。
本文将介绍一种使用测绘技术进行正射影像纠正的方法与步骤。
首先,进行影像预处理是正射影像纠正的基础工作。
在预处理过程中,我们需要对影像进行几何校正,去除影像中的扭曲和畸变。
这一步骤主要包括几何纠正和去除大气影响。
几何纠正是通过提取影像中的控制点,并与地面控制点进行匹配,从而获得影像的几何参数。
去除大气影响则是通过大气校正获取原始影像。
这里我们需要注意,影像预处理过程中需要合理选择控制点并进行精确的匹配,以确保纠正结果的准确性。
其次,进行影像配准是实现正射影像纠正的关键环节。
影像配准是将纠正后的影像与基准影像进行精确匹配,从而获得影像之间的几何变换关系。
在影像配准中,我们可以选择多种方法,例如基于特征的配准方法、基于变换模型的配准方法等。
其中,基于特征的配准方法主要包括特征提取、特征匹配和特征变换三个步骤。
通过对影像中的特征进行提取和匹配,并通过特征变换获得影像之间的几何变换关系,从而实现影像的准确配准。
接下来,进行影像融合是正射影像纠正的重要环节。
影像融合是将多幅影像融合为一幅影像,从而实现影像的融合展示和分析。
在影像融合中,我们需要考虑影像的颜色、亮度和对比度等方面的一致性。
影像融合可以使用多种方法,例如基于像素的融合方法、基于变换的融合方法等。
这里需要注意的是,在影像融合时需要综合考虑影像的空间一致性和光谱一致性,以确保融合结果的质量。
最后,进行影像校正是正射影像纠正的最后一步。
影像校正是通过对影像进行投影变换,将其投影到地图坐标系中,从而使影像具有真实的地理坐标。
在影像校正中,我们需要选择合适的坐标系和投影方法,以及确定栅格大小和像元分辨率等参数。
通过对影像进行校正,可以实现影像的实时测量和精确定位,并为后续的地理分析提供高质量的数据源。
几何校正操作步骤实验目的:通过实习操作,掌握遥感图像几何校正的基本方法和步骤,深刻理解遥感图像几何校正的意义。
实验内容:ERDAS软件中图像预处理模块下的图像几何校正。
几何校正就是将图像数据投影到平面上,使其符合地图投影系统的过程。
而将地图投影系统赋予图像数据的过程,称为地里参考(Geo-referencing )。
由于所有地图投影系统都遵循一定的地图坐标系统,因此几何校正的过程包含了地理参考过程。
1图像几何校正的途径ERDAS图标面板工具条:点击DataPrep图标,宀Image Geometric Correction宀打开Set Geo-Correction In put File 对话框(图2-1)。
ERDAS 图标面板菜单条:Main 宀Data Preparation I m age Geometric Correction 宀打开Set Geo-Correction In put File 对话框(图2-1)。
图2-1 Set Geo-Correction Input File?寸话框在Set Geo-Correction In put File对话框(图1 )中,需要确定校正图像,有两种选择情况:其一:首先确定来自视窗(FromViewer),然后选择显示图像视窗。
其二:首先确定来自文件(From Image File),然后选择输入图像。
2、图像几何校正的计算模型(Geometric Correction Model )ERDAS提供的图像几何校正模型有7种,具体功能如下:3、图像校正的具体过程第一步:显示图像文件(Display Image Files )首先,在ERDAS图标面板中点击Viewer图表两次,打开两个视窗(Viewer1/Viewer2 ),并将两个视窗平铺放置,操作过程如下:ERDAS 图表面板菜单条:Session^ Title Viewers然后,在Viewer1中打开需要校正的Lantsat图像:xiamen,img在Viewer2中打开作为地理参考的校正过的(图象或)矢量图层:xmdis3.shp第二步:启动几何校正模块(Geometric Correction Tool )Viewer1 菜单条:Raster^ Geometric CorrectionT打开Set Geometric Model 对话框(2-2)T选择多项式几何校正模型:Polynomial T OKT同时打开Geo Correction Tools 对话框(2-3 )和Polynomial Model Properties 对话框(4)。
正射影像生成步骤
正射影像是一种通过对地面图像进行校正和投影处理,使其在地图上呈现出真实比例和几何形状的图像。
正射影像广泛应用于地理信息系统、城市规划、农业、林业等领域。
下面是正射影像生成的步骤。
1.获取原始影像数据
首先需要获取原始影像数据,这些数据可以来自于卫星、无人机、航空摄影等。
原始影像数据通常是非常大的,需要进行预处理和裁剪,以便于后续的处理。
2.获取地面控制点
地面控制点是指地面上已知位置的点,可以用来校正影像数据。
获取地面控制点的方法包括GPS测量、地面测量、数字高程模型等。
3.进行几何校正
几何校正是指将原始影像数据校正到地面坐标系中,使其在地图上呈现出真实比例和几何形状。
几何校正的方法包括多项式拟合、三维仿射变换等。
4.进行辐射校正
辐射校正是指将原始影像数据进行辐射校正,使其在不同时间和地点拍摄的影像数据具有可比性。
辐射校正的方法包括大气校正、地表反射率校正等。
5.进行投影变换
投影变换是指将校正后的影像数据投影到地图上,使其在地图上呈现出真实比例和几何形状。
投影变换的方法包括UTM投影、Lambert 投影等。
6.生成正射影像
最后,将投影变换后的影像数据进行拼接和融合,生成正射影像。
正射影像可以用于地图制作、地理信息系统、城市规划、农业、林业等领域。
总之,正射影像生成是一个复杂的过程,需要进行多个步骤的处理和校正。
通过这些步骤的处理,可以生成真实比例和几何形状的正射影像,为各种应用提供了基础数据。
Geomatica9.1正射校正ZY3卫星影像流程
该影像操作流程适用于PCI Geomatica9.1及以上版本。
正射纠正前先把原始数据中的*.txt文件修改为*_RPC.txt。
正射校正步骤:
1、工程设置,启动OrthoEngine,点击file/NEW,在filename处给新建的工程
命名。
2、设置投影信息,添加输出影像的投影方式、空间分辨率及参考资料控制点的
投影信息;
3、导入数据;
4、采集控制点
5、正射校正,输入DEM,设置输出路径,名称,工作缓存,采样间隔,采
样方式等相关参数。
PCI 10.3软件制作核线影像操作流程
1.打开PCI主菜单,选择OrthoEngine正射模块,如下图所示,
建立工程,选择选项。
注意Options选项下应选择第二项
Rational Function(Extract from image),让软件自动选取适合的RPC文件格式。
工程设置
2.第二步是设置输入输出影像的坐标系统和影像分辨率。
坐标系统设置
3.输入影像,只要在“New Image”中能够打开影像,就说明能
够读入它的RPC文件,只是无法显示出来而已,在输出的结果中会体现出来。
如图打开前后视和正视影像。
读入影像界面
4.控制点和连接点的选取界面。
控制点、连接点选取界面
5.模型计算,会出现完成提示。
6.生成核线影像,目的是显示立体效果和为提取DEM做准备,
将前后视影像分别赋予左右影像。
7.然后打开核线影像,用红绿眼镜就能够看到立体效果了。
8.提取DEM结果,设置输出分辨率,本实验输出为8m分辨率的
DEM结果。
DEM提取。
