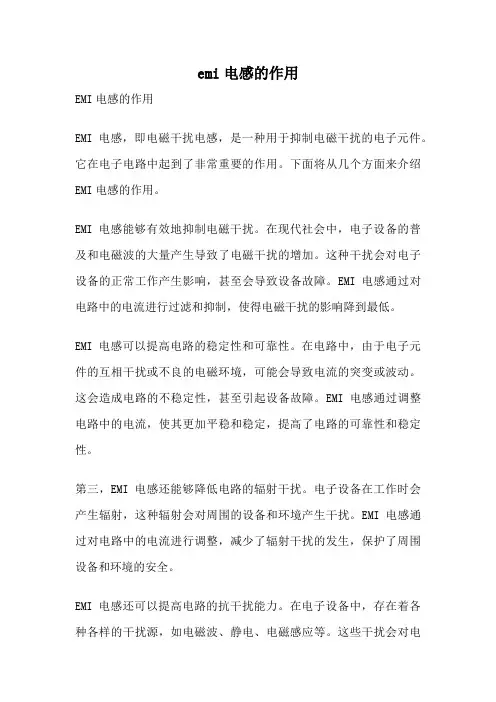

emi电感的作用EMI电感的作用EMI电感，即电磁干扰电感，是一种用于抑制电磁干扰的电子元件。
它在电子电路中起到了非常重要的作用。
下面将从几个方面来介绍EMI电感的作用。
EMI电感能够有效地抑制电磁干扰。
在现代社会中，电子设备的普及和电磁波的大量产生导致了电磁干扰的增加。
这种干扰会对电子设备的正常工作产生影响，甚至会导致设备故障。
EMI电感通过对电路中的电流进行过滤和抑制，使得电磁干扰的影响降到最低。
EMI电感可以提高电路的稳定性和可靠性。
在电路中，由于电子元件的互相干扰或不良的电磁环境，可能会导致电流的突变或波动。
这会造成电路的不稳定性，甚至引起设备故障。
EMI电感通过调整电路中的电流，使其更加平稳和稳定，提高了电路的可靠性和稳定性。
第三，EMI电感还能够降低电路的辐射干扰。
电子设备在工作时会产生辐射，这种辐射会对周围的设备和环境产生干扰。
EMI电感通过对电路中的电流进行调整，减少了辐射干扰的发生，保护了周围设备和环境的安全。
EMI电感还可以提高电路的抗干扰能力。
在电子设备中，存在着各种各样的干扰源，如电磁波、静电、电磁感应等。
这些干扰会对电路产生影响，降低电路的抗干扰能力。
EMI电感通过对电路中的电流进行调整和过滤，增强了电路的抗干扰能力，使其能够更好地抵御各种干扰源的影响。
总结起来，EMI电感在电子电路中具有抑制电磁干扰、提高电路稳定性和可靠性、降低辐射干扰、提高抗干扰能力等作用。
它在现代电子设备中的应用非常广泛，是保证设备正常工作和提高设备性能的重要元件之一。
随着电子技术的不断发展和应用领域的扩大，EMI 电感的作用将变得更加重要。
我们需要不断研究和改进EMI电感的性能，以满足不同应用场景的需求。
电源电路中共模电感的作用电源电路中的共模电感作为电路中的重要元件，具有多种作用。
共模电感主要用于抑制共模干扰、提高电路的抗干扰能力、保护信号质量以及提高系统的可靠性等方面。
以下将详细介绍共模电感的作用。
共模电感可以有效抑制共模干扰。
在电源电路中，共模干扰是指由于电源线、地线等共同导线的不完美接地或电磁干扰等原因引入的电源线上的干扰信号。
这种干扰信号会对电路的正常工作产生负面影响，降低电路的可靠性和性能。
共模电感通过其自身的电感性质，可以形成一个高阻抗对共模干扰进行滤波，减小干扰信号的幅度，从而保证电路的稳定运行。
共模电感可以提高电路的抗干扰能力。
在电源电路中，由于电源线和地线的电位差引入的干扰信号可以通过共模电感进行滤除。
共模电感的电感值较大，可以形成一个高阻抗，对干扰信号起到屏蔽的作用，从而提高了电路对外界干扰的抵抗能力，保证了电路的稳定性和可靠性。
共模电感还可以保护信号质量。
在电源电路中，共模电感可以对信号进行滤波，减小共模信号的幅度，从而提高信号的纯净度和质量。
共模电感具有较高的电感值，可以形成一个高阻抗，对共模信号进行滤除，而对差模信号的影响较小。
这样可以避免共模信号对差模信号的干扰，保证差模信号的传输质量。
共模电感还可以提高系统的可靠性。
在电源电路中，共模电感可以起到保护其他电路元件的作用。
共模电感具有较高的电感值，可以吸收和消除电路中的电流峰值，减小电流的波动，保护其他电路元件免受电流冲击和损坏，从而提高了整个系统的可靠性。
共模电感在电源电路中具有多种作用。
它可以抑制共模干扰、提高电路的抗干扰能力、保护信号质量以及提高系统的可靠性。
在实际应用中，我们需要根据具体的电路需求选择合适的共模电感，并合理布局和连接，以确保电路的正常工作和可靠性。
同时，还需要注意共模电感的参数匹配和电路的地线设计，以最大程度地发挥共模电感的作用，提高电路的性能和稳定性。

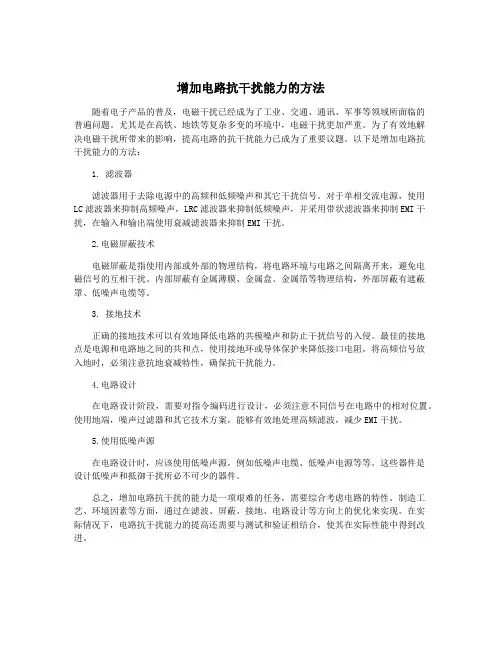

增加电路抗干扰能力的方法随着电子产品的普及，电磁干扰已经成为了工业、交通、通讯、军事等领域所面临的普遍问题。
尤其是在高铁、地铁等复杂多变的环境中，电磁干扰更加严重。
为了有效地解决电磁干扰所带来的影响，提高电路的抗干扰能力已成为了重要议题。
以下是增加电路抗干扰能力的方法：1. 滤波器滤波器用于去除电源中的高频和低频噪声和其它干扰信号。
对于单相交流电源，使用LC滤波器来抑制高频噪声，LRC滤波器来抑制低频噪声，并采用带状滤波器来抑制EMI干扰，在输入和输出端使用衰减滤波器来抑制EMI干扰。
2.电磁屏蔽技术电磁屏蔽是指使用内部或外部的物理结构，将电路环境与电路之间隔离开来，避免电磁信号的互相干扰。
内部屏蔽有金属薄膜、金属盒、金属箔等物理结构，外部屏蔽有遮蔽罩、低噪声电缆等。
3. 接地技术正确的接地技术可以有效地降低电路的共模噪声和防止干扰信号的入侵。
最佳的接地点是电源和电路地之间的共和点，使用接地环或导体保护来降低接口电阻，将高频信号放入地时，必须注意抗地衰减特性，确保抗干扰能力。
4.电路设计在电路设计阶段，需要对指令编码进行设计，必须注意不同信号在电路中的相对位置。
使用地端，噪声过滤器和其它技术方案，能够有效地处理高频滤波，减少EMI干扰。
5.使用低噪声源在电路设计时，应该使用低噪声源，例如低噪声电缆、低噪声电源等等。
这些器件是设计低噪声和抵御干扰所必不可少的器件。
总之，增加电路抗干扰的能力是一项艰难的任务，需要综合考虑电路的特性、制造工艺、环境因素等方面，通过在滤波、屏蔽、接地、电路设计等方向上的优化来实现。
在实际情况下，电路抗干扰能力的提高还需要与测试和验证相结合，使其在实际性能中得到改进。
什么是电路的抗干扰能力和抗干扰设计电路的抗干扰能力和抗干扰设计电路的抗干扰能力指的是电子设备在外界干扰因素存在的情况下，保持正常工作及抵御干扰的能力。
而抗干扰设计则是为了提高电路的抗干扰能力而进行的一系列设计措施。
一、电路的抗干扰能力电路的抗干扰能力是衡量电子设备质量的重要指标之一。
在现代社会中，各种电子设备广泛应用，而电磁干扰、射频干扰、静电干扰等各种干扰源也与日俱增。
因此，提高电路的抗干扰能力显得尤为重要。
一个具有较强抗干扰能力的电路能够在外界环境干扰的条件下，仍能够保持正常的信号传输和处理。
电路的抗干扰能力取决于电路的结构和设计，以及所选取的电子元器件的特性。
抗干扰能力受到以下几个方面的影响：1. 电路布局与引导：合理的电路布局和引导可以有效地降低干扰的传播和影响范围。
例如，将信号线和电源线进行分离布局，采用地线和屏蔽层等手段隔离敏感电路和外界干扰源。
2. 电磁兼容性设计：采用合适的电磁兼容性设计方法，如合理选择滤波器、隔离器、衰减器等元器件，可以有效防止电磁干扰。
3. 电路接地与屏蔽：良好的接地和屏蔽设计能够减小电路对外界干扰的敏感度，提高抗干扰能力。
4. 选择合适的元器件：选用具有较好抗干扰性的元器件，如抗干扰电容、抗干扰电感等，能够提高电路的抗干扰能力。
二、抗干扰设计为了提高电路的抗干扰能力，需要进行抗干扰设计。
1. 电路板布局设计：电路板布局应合理，确保信号线和电源线的分离，减小信号线的长度，避免相互干扰。
同时，还要根据电路的特点将敏感电路放置在较远距离的位置。
2. 确保良好的接地：良好的接地能够降低电路的接地电阻，减小电流环路面积，从而减小由于接地电阻引起的环路干扰。
3. 使用屏蔽材料与屏蔽结构：对于对外界辐射敏感的电路，可以采用屏蔽箱、屏蔽壳等屏蔽结构来减小外界干扰的影响。
此外，还可以使用金属屏蔽罩、屏蔽盖等屏蔽材料来避免信号的外泄。
4. 使用滤波器与隔离器：在电路中添加滤波器和隔离器可以有效地抑制高频干扰和地回路干扰。
电路中的电磁辐射与抗干扰电路中的电磁辐射与抗干扰是电子工程中的重要议题。
由于现代社会对电子设备的依赖程度不断增加，电磁辐射和抗干扰已成为必须解决的问题。
本文将介绍电路中的电磁辐射产生原因以及相应的抗干扰方法。
一、电磁辐射产生原因及分类电路中的电磁辐射主要源自以下因素：1. 信号源：信号源的频率、振幅以及波形不合理会导致电磁辐射的增加。
特别是高频信号源和脉冲信号源更容易引起较大的电磁辐射。
2. 传导电路：当传导电路存在电流和电压的变化时，会产生电磁辐射。
例如，在高速开关电路和高速电流传输线路中，电磁辐射的问题会更为严重。
3. 射频插件：射频插件中的工作频率往往较高，因此会产生较大的电磁辐射。
这是因为高频信号会以电磁波的形式向周围环境辐射。
根据电磁辐射的频率范围和辐射机制，可以将电磁辐射分为以下几种类型：1. 近场辐射：近场辐射是指电磁辐射源距离被辐射物体较近的情况。
近场辐射一般以静电或磁力线的形式传播，辐射强度随着距离的增加而迅速衰减。
2. 远场辐射：远场辐射是指电磁辐射源距离被辐射物体较远的情况。
远场辐射主要以电磁波的形式传播，辐射强度随着距离的增加呈现出1/r^2的衰减规律。
二、电磁辐射的危害电磁辐射对人类的健康和电子设备的正常运行都会造成潜在的危害。
在人类健康方面，电磁辐射可能导致神经系统和免疫系统的紊乱，甚至引发恶性肿瘤。
对于电子设备而言，电磁辐射可能会导致信号干扰、噪声干扰，甚至引起设备工作不正常或损坏。
三、电磁辐射抗干扰方法为了减小电路中的电磁辐射强度，并提高电磁兼容性，以下是一些常见的抗干扰方法：1. 地线设计：良好的地线设计可以有效地减少电磁辐射。
通过良好的接地布线和地线总线设计，可以排除电磁辐射的回路电流，从而减小辐射场的强度。
2. 屏蔽技术：通过屏蔽技术可以防止电磁辐射的泄漏。
例如，在敏感电路周围加上金属屏蔽罩，或者在关键信号线上添加屏蔽层，可以有效地减少电磁辐射干扰。
3. 滤波设计：滤波器可以减少信号中的高频成分，从而降低电磁辐射。

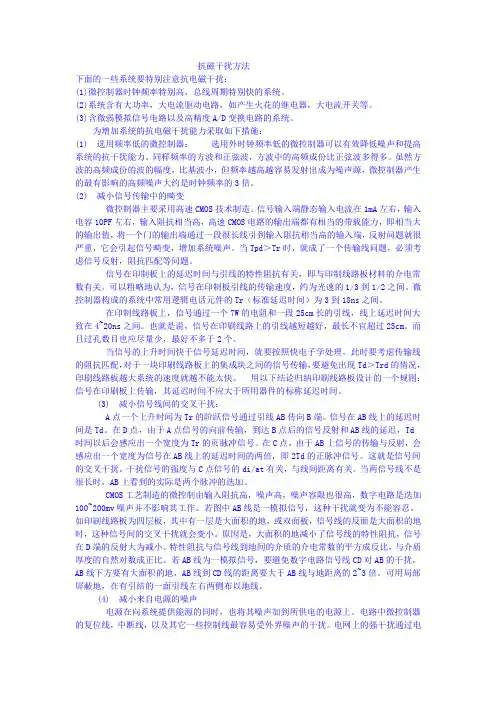

抗磁干扰方法下面的一些系统要特别注意抗电磁干扰：(1)微控制器时钟频率特别高，总线周期特别快的系统。
(2)系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。
(3)含微弱模拟信号电路以及高精度A/D变换电路的系统。
为增加系统的抗电磁干扰能力采取如下措施：(1) 选用频率低的微控制器：选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。
同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。
虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。
(2) 减小信号传输中的畸变微控制器主要采用高速CMOS技术制造。
信号输入端静态输入电流在1mA左右，输入电容10PF左右，输入阻抗相当高，高速CMOS电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重，它会引起信号畸变，增加系统噪声。
当Tpd＞Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。
信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。
可以粗略地认为，信号在印制板引线的传输速度，约为光速的1/3到1/2之间。
微控制器构成的系统中常用逻辑电话元件的Tr（标准延迟时间）为3到18ns之间。
在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在4~20ns之间。
也就是说，信号在印刷线路上的引线越短越好，最长不宜超过25cm。
而且过孔数目也应尽量少，最好不多于2个。
当信号的上升时间快于信号延迟时间，就要按照快电子学处理。
此时要考虑传输线的阻抗匹配，对于一块印刷线路板上的集成块之间的信号传输，要避免出现Td＞Trd的情况，印刷线路板越大系统的速度就越不能太快。
用以下结论归纳印刷线路板设计的一个规则：信号在印刷板上传输，其延迟时间不应大于所用器件的标称延迟时间。
如何解决电路中的电源抗干扰问题电源抗干扰问题常常困扰着电路设计师和电子工程师。
当电路中存在干扰源时，电源抗干扰能力的强弱将直接影响整个电路的稳定性和性能。
为了解决这一问题，本文将介绍几种常用的电源抗干扰技术和方法，并给出实际应用的案例。
一、电源抗干扰问题的原因电源抗干扰问题主要源于以下几个方面：1. 环境干扰：来自电源供应、电磁辐射以及其他电器设备的干扰信号会通过电源线路传播到整个电路中，影响电路的正常工作；2. 电源线路的干扰：电源线路中存在电感、电容等元件，会产生阻抗变化，引起电源的涟漪以及噪声，导致电压波动；3. 电源本身的干扰：电源本身的工作特性以及设备寿命等因素也会影响电源的稳定性。
二、电源抗干扰的解决方法针对电路中的电源抗干扰问题，可以采用以下几种解决方法：1. 滤波技术滤波技术是解决电源抗干扰问题最常见的方法之一。
通过使用低通滤波器、降噪电容、降噪电感等元件，可以有效地过滤掉电源中的高频噪声和涟漪，保证电路的稳定性。
在设计电路时，可以在电源输入和负载之间增加滤波电容，同时选择合适的电感元件，用来抑制高频信号和电源的涟漪。
2. 设备分离通过合理的布局和设计，将敏感的模拟电路和数字电路等不同类型的设备隔离开来，可以减少干扰信号的相互影响。
此外，还可以使用屏蔽罩、隔离电缆等措施，将不同模块或设备之间的电源线路完全分开，从而进一步提高电路的抗干扰能力。
3. 地线设计地线设计是电源抗干扰中十分重要的一环。
合理的地线布线可以减少共模干扰和传导干扰，提高电路的抗干扰能力。
在电路设计中，应尽量缩短地线长度，减少地线回路面积，采用宽、平的地引线，避免地线突变等措施，以降低地线电阻和电感，减小干扰信号的传输。
4. 选择合适的电源电源的选择对于电路的抗干扰能力至关重要。
在设计电路时，应优先选择稳定性好、噪声小的电源产品，尽量避免使用开关电源等容易产生电源涟漪和噪声的产品。
此外，还可以考虑使用隔离型电源、稳压电源等专用电源产品，进一步提高电路的抗干扰能力。
屏蔽线的作用屏蔽线是指一种在电子电路中起到屏蔽作用的组件，其主要功能是隔离和削弱对信号的干扰。
在现代电子产品中，屏蔽线被广泛应用于各种电子设备和通信系统中，具有重要的作用。
下面我们将详细介绍屏蔽线的作用。
首先，屏蔽线能够有效隔离电磁波干扰。
在电子设备和通信系统中，由于电磁波的存在，常常会产生各种干扰信号，如电磁辐射、电磁感应等。
这些干扰信号会对电路中的正常工作产生不利影响，甚至造成设备故障。
屏蔽线可以利用其金属外壳，形成一个封闭的空间，在电路和外界之间建立一个隔离层，从而阻止电磁波的外部干扰信号进入电路内部，确保电路能够正常运行。
其次，屏蔽线能够削弱电磁辐射干扰。
在一些高频电子设备和通信系统中，电路内部的电磁波会通过各种导线和射频元件辐射到外部空间，造成对周围其他设备和系统的干扰。
屏蔽线通过其金属外壳能够有效吸收和反射这些电磁波，使得电磁辐射能够被控制在一定范围内，从而降低对周围环境的干扰。
第三，屏蔽线能够提高电路的抗干扰能力。
在一些恶劣的工作环境下，如高温、湿度、强电磁场等条件下，电路容易受到外界信号的干扰。
屏蔽线的金属外壳能够有效地阻止这些外界干扰信号的进入，从而提高电路的抗干扰能力，使其能够正常工作。
此外，屏蔽线还能够提高信号的传输质量。
在一些高频传输和高速数据传输的场合，由于传输线路周围存在其他电子设备和通信系统，会产生大量的电磁辐射干扰。
这些干扰信号会与传输信号相互干扰，导致传输信号的失真和噪声增加。
屏蔽线的金属外壳能够有效地隔离这些干扰信号，使得传输信号的质量得到提高。
综上所述，屏蔽线在电子电路中具有重要的作用。
它能够隔离和削弱对信号的干扰，阻止电磁波的外部干扰信号进入电路内部，降低电磁辐射的干扰，提高电路的抗干扰能力，同时还能够提高信号的传输质量。
因此，在现代电子产品和通信系统中，屏蔽线被广泛应用，为确保电路的可靠性和稳定性提供了重要的保障。
电路中的电磁辐射减小辐射干扰与抗干扰措施电路中的电磁辐射：减小辐射干扰与抗干扰措施电磁辐射在现代电子设备中普遍存在，它不仅会对电路本身造成干扰，还可能对周围的设备和人体健康产生不良影响。
因此，减小电路中的电磁辐射、降低辐射干扰、采取抗干扰措施成为电子工程师和研究人员的重要任务。
本文将探讨一些常见的电磁辐射减小和抗干扰措施。
1. 电磁辐射的来源和危害电磁辐射的主要来源包括电源线、信号传输线以及电子设备本身的内部部件。
辐射主要体现在电磁波的无线电频段上，其中包括无线电、微波和红外线等。
长期暴露在电磁辐射环境下可能对人体健康产生不良影响，如引起电离辐射、热效应以及生物电磁效应等。
2. 电磁辐射减小的方法为减小电磁辐射带来的干扰，我们可以采取以下方法：2.1 电源线滤波通过在电源线中添加滤波器，可以有效地滤除电源中的高频噪声，减小电磁辐射。
这样的滤波器通常使用电感元件和电容元件的组合，能够在一定频率范围内抑制噪声。
2.2 信号线屏蔽对于信号传输线，我们可以采取屏蔽的方法来减小电磁辐射。
屏蔽线通常由导电材料制成，例如金属丝编织层、金属箔等，能够有效地抵挡外界的干扰信号。
2.3 地线和屏蔽地面良好的接地系统可以有效地减小电磁辐射。
通过建立良好的地线和屏蔽地面，可以将电流导向地，减少电磁辐射。
3. 抗干扰措施除了减小电磁辐射的方法外，我们还可以采取一些抗干扰措施来应对外界干扰。
3.1 电磁屏蔽在设计电路时，我们可以采用电磁屏蔽技术，将敏感部件包裹在金属屏蔽罩中，有效地隔离外界的电磁干扰。
3.2 降噪电源设计设计降噪电源对于电路抗干扰非常重要。
采用稳压电源或是添加滤波器等措施，可以将电源干扰降到最低。
3.3 接地设计良好的接地设计可以有效地减少共模干扰。
要保证接地系统的导通性，并避免接地回路中的回流电流。
4. 结论在电路设计和应用过程中，减小电磁辐射的问题是不可忽视的。
通过使用滤波器、屏蔽线、良好的接地系统等方法，可以有效地减小电磁辐射带来的干扰。
电路设计抗干扰措施在电路设计中，抗干扰措施是非常重要的，可以有效地减少或消除各种电磁干扰对电路正常运行造成的影响。
下面将介绍一些常见的抗干扰措施。
1.地线设计地线在电路中起到连接电路各个部分的作用，它功德很大程度上影响了电路的干扰抗能力。
在地线设计中，应尽量缩短地线的长度，减小地线的电阻和电感，并采用良好的接地方式。
另外，应避免地线与信号线和电源线的交叉，以减少互相干扰。
2.滤波器的使用滤波器是抗干扰的重要组成部分，可以帮助滤除电路中的高频干扰信号。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
在设计中，可以根据具体干扰源的频率特性选择合适的滤波器，并将其放置在电路的输入和输出端口。
3.屏蔽措施屏蔽是通过屏蔽材料将电路部件与外界环境隔离开来，阻止干扰信号的进入或电磁辐射的泄漏。
常用的屏蔽材料包括金属泡沫、金属网、金属薄膜和金属壳体。
在设计中，可以根据需要在电路周围设置适当的屏蔽层来保护电路免受干扰。
4.接地和屏蔽电流的设计在设计电路时，接地是非常重要的一项工作。
良好的接地设计可以有效降低电路的串扰和电磁干扰。
在接地设计中，应尽量缩短接地线路的长度、宽度和电阻，并采用低电阻的接地方式。
此外，还需要注意屏蔽电流的设计，避免屏蔽电流造成的地回流问题。
5.信号线和电源线的布局信号线和电源线是电路中最容易受到干扰的部分。
在布局设计中，应尽量避免信号线和电源线的交叉和平行排列，以减少互相干扰。
可以通过增加信号层的层数和合理分配信号线和电源线的位置来降低干扰。
6.过滤器的选择在电路设计中，可以使用各种过滤器来减少电源线和信号线上的干扰。
常见的过滤器包括RC滤波器、LC滤波器和PI滤波器。
过滤器的选择应根据具体的干扰频率和功率要求来确定。
7.抑制共模信号的方法共模信号是一种常见的干扰信号，可以通过使用差模电路来抑制。
差模电路可以将共模信号转换为差模信号，并将其降噪。
常见的差模电路包括差动放大器和差分输入电路。
_EMC_整改常见措施标题：EMC整改常见措施引言概述：电磁兼容性（Electromagnetic Compatibility，EMC）是指电子设备在电磁环境中能够正常工作而不对周围环境和其他设备造成干扰的能力。
在实际应用中，由于各种因素的影响，电子设备可能出现EMC问题，需要进行整改措施。
本文将介绍EMC整改的常见措施，帮助读者更好地解决EMC问题。
一、电路设计方面的整改措施1.1 优化PCB布局：合理布局电路板上的元器件，减少信号线长度，减小回路面积，降低电磁辐射。
1.2 使用屏蔽罩：对容易产生电磁辐射的元器件或电路进行屏蔽，减少电磁波的辐射和传播。
1.3 降低电路噪声：采取滤波、隔离等措施，减少电路中的噪声干扰，提高电路的抗干扰能力。
二、外壳设计方面的整改措施2.1 选择合适的外壳材料：外壳材料应具有良好的屏蔽性能，能够有效阻挡电磁波的传播。
2.2 设计合理的接地结构：外壳的接地结构应设计合理，确保外壳与地线连接良好，减少接地回路的阻抗。
2.3 添加滤波器：在外壳上添加滤波器，对进出的电磁波进行滤波处理，降低外壳内的电磁辐射水平。
三、电源线设计方面的整改措施3.1 优化电源线布局：电源线应尽量远离信号线，减少电磁干扰的可能性。
3.2 使用滤波器：在电源线上添加滤波器，减少电源线传导的电磁干扰。
3.3 稳定电源供应：确保电源供应稳定，避免电源波动引起的电磁干扰。
四、设备测试方面的整改措施4.1 进行辐射测试：对设备进行辐射测试，检测设备的电磁辐射水平，及时发现问题并进行整改。
4.2 进行传导测试：对设备进行传导测试，检测设备的电磁传导水平，找出潜在的干扰源。
4.3 进行整体测试：对整个设备进行综合测试，验证设备的整体电磁兼容性，确保设备符合相关标准要求。
五、软件设计方面的整改措施5.1 优化软件编程：减少软件中的电磁辐射源，降低软件对电磁兼容性的影响。
5.2 添加滤波算法：在软件中添加滤波算法，对输入输出信号进行滤波处理，减少电磁干扰。
输入电路防干扰措施1. 前言在电子设备中，输入电路的干扰问题常常是导致设备性能下降或故障的主要原因之一。
输入电路常受到来自外部环境和其他电路的干扰，如电源线噪声、电磁干扰等。
因此，在设计输入电路时，需要采取一系列的防干扰措施来保证电路的正常工作和性能稳定。
本文将介绍几种常见的输入电路防干扰措施，包括滤波器的选择和设计、信号接地的优化、屏蔽技术和使用光隔离器等。
2. 滤波器的选择和设计滤波器是输入电路中常用的防干扰措施之一。
通过选择合适的滤波器，可以滤除输入信号中的高频噪声和干扰信号，从而提高电路的抗干扰能力。
常见的滤波器包括低通滤波器、高通滤波器和带通滤波器等。
选择哪种滤波器取决于输入信号的特性以及需要滤除的噪声频率范围。
在设计滤波器时，需要注意以下几个方面： - 使用合适的滤波器类型和阶数，以满足设计要求。
- 注意滤波器的截止频率和下降区域，避免影响输入信号的有效信息。
- 选择合适的滤波器元件，如电容、电感和电阻等。
3. 信号接地的优化信号接地是输入电路中常见的干扰源之一。
不正确的信号接地会导致共模干扰和环境噪声进入电路，影响正常信号的传输和处理。
以下是一些优化信号接地的建议： - 将输入信号的接地点和设备的总体接地点相连，减少共模干扰。
- 使用较低的接地电阻和导线，降低接地回路的串扰效应。
- 使用跳线或铜箔屏蔽板将不同地区的接地点连接起来，减小接地回路的回归环流。
4. 屏蔽技术屏蔽技术是输入电路中常用的防干扰措施之一。
通过在输入电路周围添加屏蔽层，可以有效地阻挡来自外部环境和其他电路的电磁干扰。
以下是几种常见的屏蔽技术： - 金属屏蔽箱：将输入电路放置在金属盒内，以实现有效的电磁屏蔽。
- 屏蔽材料：在输入电路周围使用屏蔽材料，如铁氧体、铜箔等，来吸收和屏蔽电磁波。
- 圆形扁平电缆：使用圆形扁平电缆替代传统线材，减小电磁辐射和干扰。
5. 使用光隔离器光隔离器是输入电路中一种较为高级的防干扰措施。
电路中的电磁兼容和抗干扰电路中的电磁兼容（EMC）和抗干扰（EMI）是现代电子设备设计和制造中不可忽视的重要因素。
在今天的高频率和高速度通信中，电子设备之间的相互干扰已经成为一个严重的问题。
本文将介绍电磁兼容和抗干扰的概念、原因以及如何有效解决这些问题。
一、概念引言电磁兼容指的是电子设备在同一环境下能够和其他设备无干扰地运行的能力。
而抗干扰则强调了电子设备能够维持正常运行，即使在存在干扰源的情况下也不受影响。
电磁兼容和抗干扰旨在解决电磁干扰对电子设备稳定性和性能的负面影响。
二、电磁干扰的原因电磁干扰主要来源于以下几个方面：1.电源线中的电磁干扰：电源线中的电流波动和高频噪声会通过电源传播到其他电子设备中，引起干扰。
2.无线电干扰：当无线电设备和接收器工作在相近频率时，它们之间可能发生相互干扰。
3.导线间电磁干扰：当导线靠近或交叉时，电流和磁场之间的相互作用可能导致相互干扰。
4.传输线的辐射干扰：在高速传输线（如USB、HDMI等）上，有可能发生电磁泄漏，影响相邻的电子设备。
5.高频设备互相干扰：高频设备之间的相互作用可能导致电磁波的产生和传播，从而造成干扰。
三、电磁兼容和抗干扰的解决方法为了确保设备的正常运行，必须采取一系列措施来提高电磁兼容性和抗干扰能力。
以下是一些有效的方法：1.电磁屏蔽：通过在电子设备外部添加金属屏蔽层，阻挡外界电磁辐射的影响。
2.接地和回线设计：合理的接地设计是保障电子设备正常运行的基础，有效减少电磁干扰。
3.滤波器的应用：在电源线上添加滤波器可以降低电源中的高频噪声，保护设备免受干扰。
4.合理布线和隔离：合理布线可以减少导线间的相互干扰，阻止电磁波的传播。
5.选择合适的组件和设备：选用性能稳定、抗干扰能力强的元器件，降低电磁干扰的产生。
6.EMC测试和认证：在产品设计和生产过程中进行电磁兼容测试和认证，确保产品符合标准。
四、结语电磁兼容和抗干扰是现代电子设备设计和制造中必须关注的问题。
对于继电器控制电路抗干扰的一些建议继电器控制电路的稳定性和抗干扰能力对整个系统的正常运行起着至关重要的作用。
为了确保继电器控制电路的可靠性，下面给出一些建议来提高其抗干扰能力：1.电源滤波：确保电源电压稳定，避免电源电压的突变或波动对继电器控制电路的干扰。
可以使用电源滤波器来过滤电源中的噪声和干扰信号。
2.地线连接：正确连接系统的地线可以有效地抑制电磁干扰。
将地线设计成良好的导电路径，避免由于多个地线连接而导致对地的回路干扰。
3.继电器的选择：选择抗干扰能力强的继电器，例如具有屏蔽外壳或抗电磁辐射性能好的继电器。
这样可以有效地减少外界电磁干扰对继电器的影响。
4.使用绞线：在长距离传输信号时，使用绞线可以减少电磁干扰对传输信号的影响。
绞线能够产生相互抵消的磁场，从而减少对继电器电路的干扰。
5.使用滤波器：对于需要抗电磁干扰的继电器控制电路，可以使用滤波器来滤除高频噪声和电磁干扰信号。
常见的滤波器有RC滤波器和LC滤波器等。
6.屏蔽措施：在继电器控制电路中，可以使用屏蔽材料或屏蔽设备来阻挡外界电磁场的干扰。
例如，在继电器周围使用金属屏蔽壳可以有效地屏蔽掉外界电磁干扰。
7.布局优化：在设计继电器控制电路时，要合理布置电路板上的元器件，避免信号线与电源线、高功率线等相互干扰。
同时，合理配备距离较近的元器件，并减小各种干扰源之间的距离。
8.使用抑制器：对于常见的噪声和干扰源，可以在继电器控制电路中使用抑制器来提高抗干扰性能。
抑制器可以将干扰源的信号抑制到一个可接受的范围内。
9.引入隔离器：在一些特殊情况下，可以在继电器控制电路中引入隔离器，将控制信号和被控制的电路进行隔离，从而减少外界干扰对继电器的影响。
10.优化接地系统：合理设计和优化接地系统，确保接地电阻小且导电性良好。
同时，避免地线回路产生的环形回路干扰。
总之，通过合理的电路设计、优化布局、使用抗干扰的元器件和电缆以及良好的接地系统，可以有效提高继电器控制电路的抗干扰性能。
如何评估和提高电子电路的抗干扰能力电子电路的抗干扰能力是指电子设备在外部干扰源作用下，保持正常工作的能力。
在现代电子设备的应用中，由于电磁辐射、电源波动、电磁信号注入等原因，电子电路容易受到干扰，影响设备的性能和稳定性。
因此，评估和提高电子电路的抗干扰能力是非常重要的。
本文将介绍一些常用的评估和提高电子电路抗干扰能力的方法。
一、评估电子电路的抗干扰能力1. 电磁兼容性测试（EMC）电磁兼容性测试是评估电子电路抗干扰能力的常用方法。
通过对电磁辐射和电磁感应干扰进行测试，可以查看电子设备是否符合国际标准和行业要求。
常见的EMC测试包括辐射传导干扰、抗干扰和天线增益测试等。
2. 故障分析和测量通过故障分析和测量可以评估电子电路的抗干扰能力。
例如，使用示波器检测电路的波形，分析信号的稳定性和信噪比等。
同时，进行频谱分析和功率谱密度测试，可以检测到信号中的干扰成分和功率密度分布情况。
3. 信号完整性测试信号完整性测试可以评估电子电路的抗干扰能力。
这包括信号的传输速度、波形失真和时钟抖动等方面。
通过测试信号完整性，可以判断电子电路是否对外部干扰源具有一定的抵抗能力。
二、提高电子电路的抗干扰能力1. 提供电源的稳定性电源的稳定性对电子电路的抗干扰能力至关重要。
合理设计电源回路，增加电源滤波电容和电感器，以减小电磁噪声干扰。
此外，选择合适的电源解耦电容和稳压电路，可以提高电子电路的稳定性和抗干扰能力。
2. 优化布局和接地设计良好的布局和接地设计有助于减小电子电路的干扰。
合理规划信号线、电源线和地线的布局，减少回路间的干扰。
在高频电路设计中，使用屏蔽罩或遮盖物可以有效减少电磁辐射和感应干扰。
3. 使用合适的屏蔽材料在设计和制造电子设备时，使用合适的屏蔽材料可以阻挡外部干扰源的影响。
例如，使用金属屏蔽罩、屏蔽壳体或金属箔盖，可以有效隔离电磁辐射和电磁感应。
4. 选择合适的滤波器和抑制器件选择适当的滤波器和抑制器件可以提高电子电路的抗干扰能力。
提高电路抗干扰能力和电磁兼容性之经验2007年08月27日星期一 15:50在研制带处理器的电子产品时，如何提高抗干扰能力和电磁兼容性？1、下面的一些系统要特别注意抗电磁干扰：(1) 微控制器时钟频率特别高，总线周期特别快的系统。
(2) 系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。
(3) 含微弱模拟信号电路以及高精度A/D变换电路的系统。
2、为增加系统的抗电磁干扰能力采取如下措施：(1) 选用频率低的微控制器：选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。
同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。
虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。
(2) 减小信号传输中的畸变微控制器主要采用高速CMOS技术制造。
信号输入端静态输入电流在1mA 左右，输入电容10PF左右，输入阻抗相当高，高速CMOS电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重，它会引起信号畸变，增加系统噪声。
当Tpd＞Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。
信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。
可以粗略地认为，信号在印制板引线的传输速度，约为光速的1/3到1/2之间。
微控制器构成的系统中常用逻辑电话元件的Tr（标准延迟时间）为3到18ns之间。
在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在4~20ns之间。
也就是说，信号在印刷线路上的引线越短越好，最长不宜超过25cm。
而且过孔数目也应尽量少，最好不多于2个。
当信号的上升时间快于信号延迟时间，就要按照快电子学处理。
此时要考虑传输线的阻抗匹配，对于一块印刷线路板上的集成块之间的信号传输，要避免出现Td＞Trd的情况，印刷线路板越大系统的速度就越不能太快。
用以下结论归纳印刷线路板设计的一个规则：信号在印刷板上传输，其延迟时间不应大于所用器件的标称延迟时间。
(3) 减小信号线间的交叉干扰：A点一个上升时间为Tr的阶跃信号通过引线AB传向B端。
信号在AB线上的延迟时间是Td。
在D点，由于A点信号的向前传输，到达B点后的信号反射和AB线的延迟，Td时间以后会感应出一个宽度为Tr的页脉冲信号。
在C点，由于AB上信号的传输与反射，会感应出一个宽度为信号在AB线上的延迟时间的两倍，即2Td的正脉冲信号。
这就是信号间的交叉干扰。
干扰信号的强度与C 点信号的di/at有关，与线间距离有关。
当两信号线不是很长时，AB上看到的实际是两个脉冲的迭加。
CMOS工艺制造的微控制由输入阻抗高，噪声高，噪声容限也很高，数字电路是迭加100~200mv噪声并不影响其工作。
若图中AB线是一模拟信号，这种干扰就变为不能容忍。
如印刷线路板为四层板，其中有一层是大面积的地，或双面板，信号线的反面是大面积的地时，这种信号间的交叉干扰就会变小。
原因是，大面积的地减小了信号线的特性阻抗，信号在D端的反射大为减小。
特性阻抗与信号线到地间的介质的介电常数的平方成反比，与介质厚度的自然对数成正比。
若AB线为一模拟信号，要避免数字电路信号线CD对AB的干扰，AB线下方要有大面积的地，AB线到CD线的距离要大于AB线与地距离的2~3倍。
可用局部屏蔽地，在有引结的一面引线左右两侧布以地线。
(4) 减小来自电源的噪声电源在向系统提供能源的同时，也将其噪声加到所供电的电源上。
电路中微控制器的复位线，中断线，以及其它一些控制线最容易受外界噪声的干扰。
电网上的强干扰通过电源进入电路，即使电池供电的系统，电池本身也有高频噪声。
模拟电路中的模拟信号更经受不住来自电源的干扰。
(5) 注意印刷线板与元器件的高频特性在高频情况下，印刷线路板上的引线，过孔，电阻、电容、接插件的分布电感与电容等不可忽略。
电容的分布电感不可忽略，电感的分布电容不可忽略。
电阻产生对高频信号的反射，引线的分布电容会起作用，当长度大于噪声频率相应波长的1/20时，就产生天线效应，噪声通过引线向外发射。
印刷线路板的过孔大约引起0.6pf的电容。
一个集成电路本身的封装材料引入2~6pf电容。
一个线路板上的接插件，有520nH的分布电感。
一个双列直扦的24引脚集成电路扦座，引入4~18nH的分布电感。
这些小的分布参数对于这行较低频率下的微控制器系统中是可以忽略不计的；而对于高速系统必须予以特别注意。
(6) 元件布置要合理分区元件在印刷线路板上排列的位置要充分考虑抗电磁干扰问题，原则之一是各部件之间的引线要尽量短。
在布局上，要把模拟信号部分，高速数字电路部分，噪声源部分（如继电器，大电流开关等）这三部分合理地分开，使相互间的信号耦合为最小。
G 处理好接地线印刷电路板上，电源线和地线最重要。
克服电磁干扰，最主要的手段就是接地。
对于双面板，地线布置特别讲究，通过采用单点接地法，电源和地是从电源的两端接到印刷线路板上来的，电源一个接点，地一个接点。
印刷线路板上，要有多个返回地线，这些都会聚到回电源的那个接点上，就是所谓单点接地。
所谓模拟地、数字地、大功率器件地开分，是指布线分开，而最后都汇集到这个接地点上来。
与印刷线路板以外的信号相连时，通常采用屏蔽电缆。
对于高频和数字信号，屏蔽电缆两端都接地。
低频模拟信号用的屏蔽电缆，一端接地为好。
对噪声和干扰非常敏感的电路或高频噪声特别严重的电路应该用金属罩屏蔽起来。
(7) 用好去耦电容。
好的高频去耦电容可以去除高到1GHZ的高频成份。
陶瓷片电容或多层陶瓷电容的高频特性较好。
设计印刷线路板时，每个集成电路的电源，地之间都要加一个去耦电容。
去耦电容有两个作用：一方面是本集成电路的蓄能电容，提供和吸收该集成电路开门关门瞬间的充放电能；另一方面旁路掉该器件的高频噪声。
数字电路中典型的去耦电容为0.1uf的去耦电容有5nH分布电感，它的并行共振频率大约在7MHz左右，也就是说对于10MHz以下的噪声有较好的去耦作用，对40MHz以上的噪声几乎不起作用。
1uf，10uf电容，并行共振频率在20MHz以上，去除高频率噪声的效果要好一些。
在电源进入印刷板的地方和一个1uf或10uf的去高频电容往往是有利的，即使是用电池供电的系统也需要这种电容。
每10片左右的集成电路要加一片充放电电容，或称为蓄放电容，电容大小可选10uf。
最好不用电解电容，电解电容是两层溥膜卷起来的，这种卷起来的结构在高频时表现为电感，最好使用胆电容或聚碳酸酝电容。
去耦电容值的选取并不严格，可按C=1/f计算；即10MHz取0.1uf，对微控制器构成的系统，取0.1~0.01uf之间都可以。
3、降低噪声与电磁干扰的一些经验。
(1) 能用低速芯片就不用高速的，高速芯片用在关键地方。
(2) 可用串一个电阻的办法，降低控制电路上下沿跳变速率。
(3) 尽量为继电器等提供某种形式的阻尼。
(4) 使用满足系统要求的最低频率时钟。
(5) 时钟产生器尽量靠近到用该时钟的器件。
石英晶体振荡器外壳要接地。
(6) 用地线将时钟区圈起来，时钟线尽量短。
(7) I/O驱动电路尽量靠近印刷板边，让其尽快离开印刷板。
对进入印制板的信号要加滤波，从高噪声区来的信号也要加滤波，同时用串终端电阻的办法，减小信号反射。
(8) MCD无用端要接高，或接地，或定义成输出端，集成电路上该接电源地的端都要接，不要悬空。
(9) 闲置不用的门电路输入端不要悬空，闲置不用的运放正输入端接地，负输入端接输出端。
(10) 印制板尽量使用45折线而不用90折线布线以减小高频信号对外的发射与耦合。
(11) 印制板按频率和电流开关特性分区，噪声元件与非噪声元件要距离再远一些。
(12) 单面板和双面板用单点接电源和单点接地、电源线、地线尽量粗，经济是能承受的话用多层板以减小电源，地的容生电感。
(13) 时钟、总线、片选信号要远离I/O线和接插件。
(14) 模拟电压输入线、参考电压端要尽量远离数字电路信号线，特别是时钟。
(15) 对A/D类器件，数字部分与模拟部分宁可统一下也不要交叉。
(16) 时钟线垂直于I/O线比平行I/O线干扰小，时钟元件引脚远离I/O电缆。
(17) 元件引脚尽量短，去耦电容引脚尽量短。
(18) 关键的线要尽量粗，并在两边加上保护地。
高速线要短要直。
(19) 对噪声敏感的线不要与大电流，高速开关线平行。
(20) 石英晶体下面以及对噪声敏感的器件下面不要走线。
(21) 弱信号电路，低频电路周围不要形成电流环路。
(22) 任何信号都不要形成环路，如不可避免，让环路区尽量小。
(23) 每个集成电路一个去耦电容。
每个电解电容边上都要加一个小的高频旁路电容。
(24) 用大容量的钽电容或聚酷电容而不用电解电容作电路充放电储能电容。
使用管状电容时，外壳要接地。
