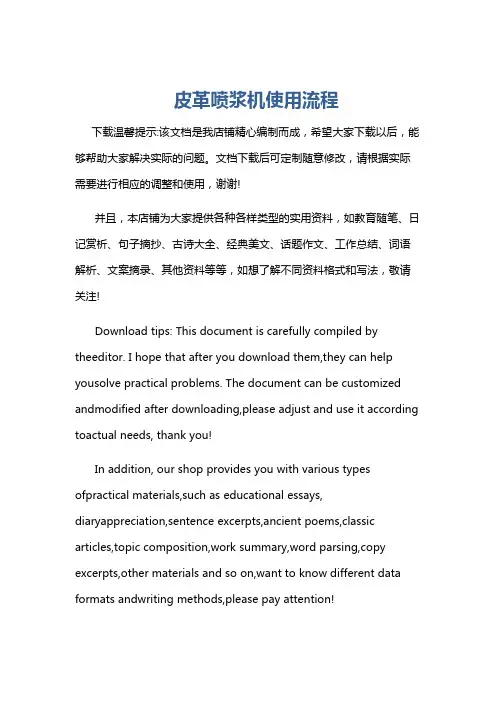

皮革喷浆机使用流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!皮革喷浆机使用流程皮革喷浆机是一种专门用于喷涂皮革的设备。
在使用皮革喷浆机之前，需要进行一系列准备工作，以确保喷涂效果和使用寿命。
喷浆机操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月喷浆机操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1．石灰浆的密度应为1.06～1.10g/cm3。
2．喷涂前，应对石灰浆采用60目筛网过滤两遍。
3．喷嘴孔径宜为2.0～2.8mm；当孔径大于2.8mm时，应及时更换。
4．泵体内不得无液体干转。
在检查电动机旋转方向时，应先打开料桶开关，让石灰浆流入泵体内部后，再开动电动机带泵旋转。
5．作业后，应往料斗注入清水，开泵清洗直到水清为止，再倒出泵内积水，清洗疏通喷头座及滤网，并将喷枪擦洗干净。
6．长期存放前，应清除前、后轴承座内的石灰浆积料，堵塞进浆口，从出浆口注入机油约50mL，再堵塞出浆口，开机运转约30s，使泵体内润滑防锈。
请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
喷浆机操作规程一、引言喷浆机是一种常用于建筑施工中的设备，用于将混凝土、水泥等材料喷射到墙壁、地板等表面，以提高施工效率和质量。
为了确保喷浆机的安全操作和有效使用，制定本操作规程。
二、安全要求1. 操作人员必须接受相关培训并持有相关资格证书。
2. 在操作喷浆机之前，必须穿戴好个人防护装备，包括安全帽、防护眼镜、耳塞、防护服和安全鞋等。
3. 在操作过程中，禁止穿戴宽松的衣物、长发或饰品等。
4. 在操作喷浆机之前，必须检查设备的工作状态、电源接地和液压系统等，确保设备正常运行。
5. 禁止在设备运行时进行维修或调整。
三、操作步骤1. 准备工作a. 将喷浆机放置在平稳的地面上。
b. 检查喷浆机的油水分离器和滤清器，并清理其中的杂质。
c. 检查喷浆机的喷嘴、喷枪和喷嘴连接器，并确保其完好无损。
d. 连接喷浆机的电源，并确保电源接地良好。
e. 检查喷浆机的液压系统，并确认油位充足。
2. 操作步骤a. 打开喷浆机的电源开关，启动设备。
b. 调整喷浆机的喷射压力和喷射速度，根据需要进行调整。
c. 拿起喷枪，将喷嘴对准需要喷浆的表面，并逐渐开始喷射。
d. 均匀地移动喷枪，确保喷射的混凝土或水泥覆盖整个表面。
e. 在喷射过程中，注意观察喷浆机的工作状态，如有异常及时停机检修。
f. 喷射结束后，关闭喷浆机的电源开关，停止设备运行。
四、维护保养1. 每次使用喷浆机之后，必须对设备进行清洁，包括清理喷嘴、喷枪和喷嘴连接器等。
2. 定期检查喷浆机的液压系统，确保油位充足，并更换液压油。
3. 定期检查喷浆机的电源线路和接线端子，确保电气连接良好。
4. 定期检查喷浆机的油水分离器和滤清器，并清理其中的杂质。
5. 定期检查喷浆机的喷射压力和喷射速度，进行必要的调整和维修。
五、事故处理1. 在操作过程中，如发生设备故障或意外情况，应立即停机，并采取相应的应急措施。
2. 如发生人员受伤或设备损坏的情况，应及时报告相关负责人，并进行记录和调查。
喷浆机操作规程一、引言喷浆机是一种用于施工、修复和保护建造物的重要设备。
为了确保施工的安全和质量，本文将详细介绍喷浆机的操作规程。
二、设备准备1. 检查喷浆机的外观，确保设备没有损坏或者松动的部件。
2. 检查喷浆机的电源线和电源插头，确保其完好无损。
3. 检查喷浆机的液压油和燃油，确保其充足。
三、操作步骤1. 将喷浆机放置在平整的地面上，并确保其稳定。
2. 打开喷浆机的电源开关，确保设备正常运行。
3. 检查喷浆机的液压系统，确保其工作正常。
4. 调整喷浆机的喷射角度和喷射压力，根据施工需求进行调整。
5. 连接喷浆机的喷射管道，确保连接坚固。
6. 打开喷浆机的喷射开关，开始喷射作业。
7. 在喷射过程中，保持喷浆机的稳定，避免蓦地挪移或者震动。
8. 定期检查喷浆机的喷射效果，确保喷浆均匀且质量良好。
9. 在喷浆作业结束后，关闭喷浆机的喷射开关，并断开电源。
四、安全注意事项1. 操作喷浆机时，必须佩戴符合安全要求的个人防护装备，如安全帽、防护眼镜、耳塞和防护手套等。
2. 在操作喷浆机之前，必须接受相关的操作培训，并了解设备的使用方法和注意事项。
3. 禁止将手指或者其他物体伸入喷浆机的喷射口或者其他运动部件中。
4. 在操作喷浆机时，应注意周围环境的安全，确保没有人员或者其他障碍物挨近喷浆区域。
5. 在喷浆机工作期间，禁止进行任何维修或者调整操作，以免发生意外事故。
6. 在喷浆机工作结束后，必须切断电源，并进行设备的清洁和维护。
五、故障排除1. 如果喷浆机浮现异常声音或者振动，应即将住手使用，并检查设备是否有故障。
2. 如果喷浆机喷射效果不佳，可以检查喷射角度和喷射压力是否正确，或者清洁喷射管道。
3. 如果喷浆机无法正常启动，可以检查电源线和电源插头是否连接坚固，或者检查燃油是否充足。
六、维护保养1. 每次使用喷浆机后，应及时清洁设备，并确保设备表面干燥。
2. 定期检查喷浆机的液压系统和电气系统，确保其正常工作。

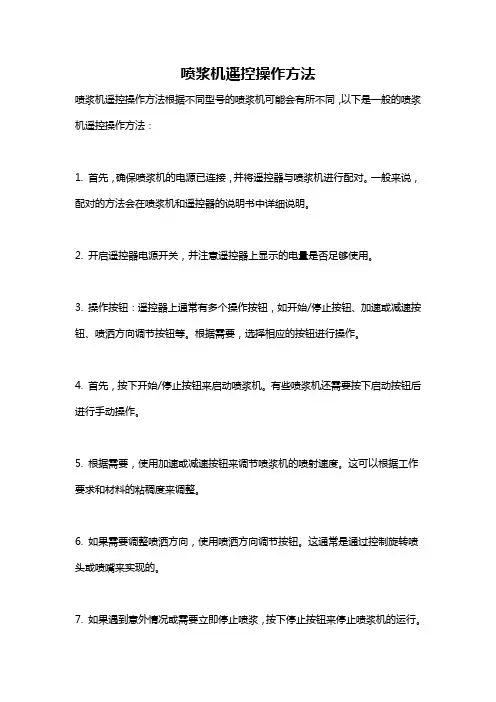

喷浆机遥控操作方法
喷浆机遥控操作方法根据不同型号的喷浆机可能会有所不同，以下是一般的喷浆机遥控操作方法：
1. 首先，确保喷浆机的电源已连接，并将遥控器与喷浆机进行配对。
一般来说，配对的方法会在喷浆机和遥控器的说明书中详细说明。
2. 开启遥控器电源开关，并注意遥控器上显示的电量是否足够使用。
3. 操作按钮：遥控器上通常有多个操作按钮，如开始/停止按钮、加速或减速按钮、喷洒方向调节按钮等。
根据需要，选择相应的按钮进行操作。
4. 首先，按下开始/停止按钮来启动喷浆机。
有些喷浆机还需要按下启动按钮后进行手动操作。
5. 根据需要，使用加速或减速按钮来调节喷浆机的喷射速度。
这可以根据工作要求和材料的粘稠度来调整。
6. 如果需要调整喷洒方向，使用喷洒方向调节按钮。
这通常是通过控制旋转喷头或喷嘴来实现的。
7. 如果遇到意外情况或需要立即停止喷浆，按下停止按钮来停止喷浆机的运行。
注意：在操作喷浆机时，请遵循喷浆机的使用说明以及安全操作规程，确保自身和周围人员的安全。
如果有任何疑问或操作困难，建议参考喷浆机的详细说明书或咨询相关专业人士。

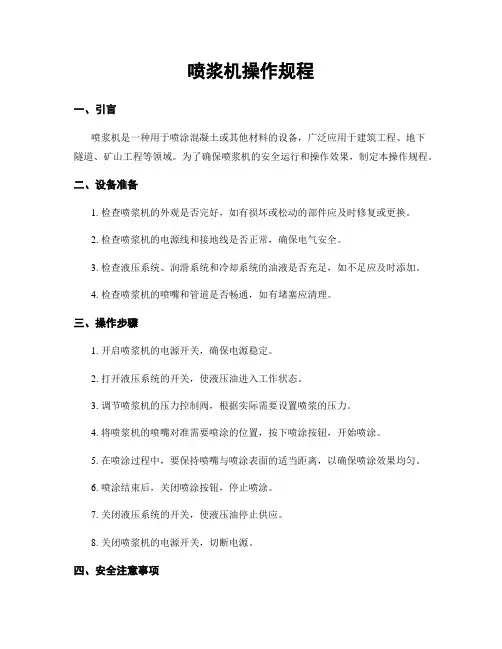

喷浆机操作规程一、引言喷浆机是一种用于喷涂混凝土或其他材料的设备，广泛应用于建筑工程、地下隧道、矿山工程等领域。
为了确保喷浆机的安全运行和操作效果，制定本操作规程。
二、设备准备1. 检查喷浆机的外观是否完好，如有损坏或松动的部件应及时修复或更换。
2. 检查喷浆机的电源线和接地线是否正常，确保电气安全。
3. 检查液压系统、润滑系统和冷却系统的油液是否充足，如不足应及时添加。
4. 检查喷浆机的喷嘴和管道是否畅通，如有堵塞应清理。
三、操作步骤1. 开启喷浆机的电源开关，确保电源稳定。
2. 打开液压系统的开关，使液压油进入工作状态。
3. 调节喷浆机的压力控制阀，根据实际需要设置喷浆的压力。
4. 将喷浆机的喷嘴对准需要喷涂的位置，按下喷涂按钮，开始喷涂。
5. 在喷涂过程中，要保持喷嘴与喷涂表面的适当距离，以确保喷涂效果均匀。
6. 喷涂结束后，关闭喷涂按钮，停止喷涂。
7. 关闭液压系统的开关，使液压油停止供应。
8. 关闭喷浆机的电源开关，切断电源。
四、安全注意事项1. 操作人员应穿戴好个人防护装备，如安全帽、安全鞋、护目镜等。
2. 在操作喷浆机时，禁止将手或其他物体靠近喷嘴，以免发生意外伤害。
3. 在操作喷浆机时，注意周围环境的通风情况，避免喷涂物质对人体造成伤害。
4. 在操作喷浆机时，禁止将液压系统的压力调节阀调至过高，以免损坏设备或造成安全事故。
5. 操作人员应定期检查喷浆机的各项指标，如压力、温度等，确保设备处于正常工作状态。
6. 在操作喷浆机时，如遇异常情况或设备故障，应立即停止操作，并及时报告维修人员。
五、维护保养1. 每次使用喷浆机后，应及时清洁喷嘴和管道，防止堵塞。
2. 定期检查喷浆机的液压系统、润滑系统和冷却系统，确保油液充足和设备正常运行。
3. 定期对喷浆机进行润滑，保持设备的正常运转。
4. 定期检查喷浆机的电源线和接地线，确保电气安全。
六、总结本操作规程详细介绍了喷浆机的操作步骤、安全注意事项和维护保养要求。
JPS6I转子式混凝土喷射机组使用说明书泰安华煤国宏工矿科技有限公司1.概述JPS6I-D转子式混凝土喷射机组，是将配合好的沙石料与速凝剂，由转子式混凝土喷射机直接输送至混合器，再由本台车上的水泥浆喷射泵将水与水泥混合好的泥浆泵至混合器，然后再有混合器进行充分混合，最后由输送管送至喷枪的一种喷射装置。
它是集上料、混合、连续输送，喷射一体的自动化装置。
是目前国内外降低粉尘、减少回弹、节约水泥综合性比较好的设备之一。
它广泛应用于煤矿掘进、隧道涵洞、建筑基坑支护、河道护坡等工程中作喷射混凝土作业。
2.主要技术性能2.1型号意义JP S 6 I —— D喷浆机组送料特征：D 叠加（砂石料与水泥叠加混合）补充代号： I 直通式主要参数代号：生产能力（6m3/h）第二特征代号：S 湿喷机第一特征代号：转子式电动转子省略产品类型：混凝土喷射机组2.2主要技术指标额定工作压力 0.2-0.4Mpa耗气量＜10m3/min生产能力≥6m3/h适用混合料水灰比＜0.40最大骨料颗粒度≤15mm输料管内径φ51mm输送距离 60m(水平) 30m（垂直）回弹率＜10%（标准工艺条件下）粉尘浓度≤10%速凝剂掺量 3%（水泥重量的百分比）电机功率搅拌机3Kw、泥浆泵3KW、喷射机5.5Kw 轨距 600/900mm外形尺寸（长×宽×高） 2850×1000×1650mm总重量 1230Kg3.工作原理及主要结构3.1工作原理由泥浆泵打来的水泥浆与喷浆机喷出的沙石、速凝剂在混合器中混合，然后由输送管将混合料送至喷枪后进行喷射作业。
3.2主要结构该机主要有转子式混凝土喷射机、水泥浆搅拌机、挤压式水泥浆泵、电器控制箱、出料弯头、气路系统、混合装置、喷枪、机架等部分组成。
3.2.1喷射机主要由料斗、搅拌装置、出料弯头、气路系统、转子、减速机等部分组成。
电机通过减速机带动转子旋转。
将搅拌好的物料装入转子，由气路系统中的气路管道把其送出出料弯头，再由风路系统中的辅助进风管路的助理，将其混合料经输料管、喷头、喷至受喷射面。
FMPJJ风靡高端皮革喷浆机产品说明书1FMPJJ---风靡高端皮革喷浆机PJQ--B---风靡高端喷浆机电脑使用说明书江苏常州风靡电子设备厂地址: 江苏常州市新闸镇新昌路118-68号电话:传真:服务热线:网址: .comEMAIL:敬告用户: 感谢使用本公司机器! 为使您更好地掌握机器性能, 在使用之前, 请认真阅读说明书。
重要说明:1. 本说明书所列配置, 技术参数仅指风靡高端皮革喷浆机及其控制电脑所能给客户达到的方面, 但并不代表客户所选的机器应当与本手册完全一致。
由于客户所选择的配置变更, 一切以客户与我厂约定的合同为准;2. 工厂的配置及技术会根据客户需要或技术的进步, 制造工艺的完善而发生变更。
在本手册没有与产品同步时, 一切以最终产品为准。
安全警告: 喷浆机在旋转时, 操作人员严禁用头探入喷室, 否则极有可能造成重大人身安全事故, 甚至危及生命!一．前言FMPJJ-风靡高端皮革喷浆机集合了风靡电子先进的控制技术及硬件制造优势。
产品立足于面向国内外中高端客户。
尽力以最优势的配置, 使广大中高端客户实现国内产品的价格, 进口机器的性能。
二．产品配置:喷枪: 常规采用意大利进口, 可选配德国a10;a11等;浆泵: 常规采用意大利进口; 可选配台湾, 德国进口泵;喷室: 常规为内饰1.5mm不锈钢, 外饰1.5-2mm冷板, 3mm热板整体立柱, 不锈钢水循环淌水板, 高级彩钢窗, 1.5mm冷板冲孔顶板, 槽钢转盘固定架。
可选配外饰不锈钢及全不锈钢等;除尘: 常规为三节2-3mm热板箱体, 两道喷淋, 两道水幕, 一道过滤, 专用循环污水泵, 直立式除尘风机。
可选配不锈钢箱体;洗线: 常规为单线, 单刷高端洗水机组。
可选配双线及不锈钢洗线槽等;烘干: 常规为蒸汽加热, 带过滤热风永续循环。
可选配红外线加热或油加热等方案;保温板: 常规为50mm机封压缩环保型保温板, 具有强度高, 保温性能好, 外观美观等优点;电磁阀: 常规采用德国进口; 可选配台湾或意大利产等;浆轴: 常规为仿意大利技术双密封内置雾化浆料轴。
目录免责声明------------------------------------------------2一、产品简介及特点--------------------------------------3二、安全操作规范----------------------------------------5三、产品技术参数----------------------------------------8四、产品使用说明----------------------------------------9五、产品保养与维护--------------------------------------11六、交货清单--------------------------------------------13七、合格证----------------------------------------------14八、产品验收单------------------------------------------15免责声明1、请在使用本产品前认真阅读产品说明书，并严格按照规范进行操作及保养维护。
2、对于违规操作及其他人为因素造成安全事故或设备故障，本公司不承担任何法律或经济责任。
3、因未按说明书要求进行保养维护而造成设备故障，本公司不承担任何法律或经济责任。
4、用户有权选择通用配件供应方，但因非原厂配件造成设备损坏或故障，本公司不承担任何责任；同时，从用户选择使用非原厂配件起视为放弃产品三包的权利。
5、本公司对该产品享有改进、升级的权利，说明书中所附油路图、电路图若有变更，恕不另行通知。
第一章产品简介及特点产品简介双利牌自动上料喷浆车适用于混凝土喷射施工作业,是具有自动上料功能的喷浆设备。
该产品是在传统喷浆机基础上衍生出的新一代喷浆设备。
该设备集料仓自动投料、自动加注速凝剂、自动行走各项功能于一体。
一方面降低了施工人员数量及工作强度，另一方面有效降低了物料损耗，极大提高了喷浆作业经济效益。
F M J J风靡高端皮革喷浆机产品说明书The latest revision on November 22, 2020FMPJJ---风靡高端皮革喷浆机PJQ--B---风靡高端喷浆机电脑使用说明书江苏常州风靡电子设备厂地址：江苏常州市新闸镇新昌路118-68号电话：05传真：05服务热线：网址敬告用户：感谢使用本公司机器！为使您更好地掌握机器性能，在使用之前，请认真阅读说明书。
重要说明：1. 本说明书所列配置，技术参数仅指风靡高端皮革喷浆机及其控制电脑所能给客户达到的方面，但并不代表客户所选的机器应当与本手册完全一致。
由于客户所选择的配置变更，一切以客户与我厂约定的合同为准；2. 工厂的配置及技术会根据客户需要或技术的进步，制造工艺的完善而发生变更。
在本手册没有与产品同步时，一切以最终产品为准。
安全警告：喷浆机在旋转时，操作人员严禁用头探入喷室，否则极有可能造成重大人身安全事故，甚至危及生命！一．前言FMPJJ-风靡高端皮革喷浆机集合了风靡电子先进的控制技术及硬件制造优势。
产品立足于面向国内外中高端客户。
尽力以最优势的配置，使广大中高端客户实现国内产品的价格，进口机器的性能。
二．产品配置：喷枪：常规采用意大利进口，可选配德国a10;a11等；浆泵：常规采用意大利进口；可选配台湾，德国进口泵；喷室：常规为内饰不锈钢，外饰冷板，3mm热板整体立柱，不锈钢水循环淌水板，高级彩钢窗，冷板冲孔顶板，槽钢转盘固定架。
可选配外饰不锈钢及全不锈钢等；除尘：常规为三节2-3mm热板箱体，两道喷淋，两道水幕，一道过滤，专用循环污水泵，直立式除尘风机。
可选配不锈钢箱体；洗线：常规为单线，单刷高端洗水机组。
可选配双线及不锈钢洗线槽等；烘干：常规为蒸汽加热，带过滤热风永续循环。
可选配红外线加热或油加热等方案；保温板：常规为50mm机封压缩环保型保温板，具有强度高，保温性能好，外观美观等优点；电磁阀：常规采用德国进口；可选配台湾或意大利产等；浆轴：常规为仿意大利技术双密封内置雾化浆料轴。
可选配双浆路浆料轴等；滑环：常规为10环万能型，带转盘同步跟踪，可升级双浆路；电脑：风靡第8代高密度节浆型电脑，可适应2-24把枪及任意升级双浆路；主控芯片：全部采用美国进口；其他：控制电器件，电机等均选自国内品牌。
三．产品优势：转盘无间隙同步技术的应用：喷浆机转盘在旋转过程势必产生瞬间速度变化，从而使喷枪位置瞬间偏离。
风靡无间隙同步跟踪，自动调整瞬间变化产生的移位，提高喷涂精度；高密度扫面技术的应用：常规的喷浆机扫描密度间隙为4cm；风靡将此密度提高到。
直接的好处是使节浆率比之传统技术提高10-15%；量革技术的应用：风靡喷浆机可以准确的计算出喷皮的面积，方便工厂管理之使用；高密度机封压缩环保型保温板的应用：该方案使热效率提高5-10%；控制技术与整机生产一体化方案的应用：长久以来做控制的不生产机器，做机器的不懂控制，从而制约了产品技术的提高。
风靡将两个优势集合于一体，必将为皮革行业生产出技术更为领先的产品。
软件技术开发享受无限升级：风靡平均以每年一代的速度升级软件，同时还可以根据客户特殊的需求开发个性化软件，因此，选择风靡不光是选择了一个品牌，还选择了其他企业无法企及的优势。
四．技术参数工作宽度：常规：1800mm；2200mm；2600mm；3000mm；3400mm (说明：特别规格可以定做)整机长度：常规：22-23m喷枪数：4—24把，具体根据客户需要；输送线离地高度：常规为900-950mm（国外客户据客户要求而定）传送速度：（无级调速）：0-20m/min传送线密度：根喷枪旋转速度：(变频无级调速)：0-30r/min压缩空气配置：压强空气量 min输入压缩空气通径：φ20min浆液罐内浆液压强：整机功率：17-22kw (红外加热每节烘箱增加10kw)干燥箱：常规为5节*2m蒸汽压强要求：干燥箱温度：常规为70-95℃输入热力管通径：常规为：φ40min喷室环境净化：水环形式整机重量：6T - 10T五：喷皮主要功能选项⑴全喷选择⑵前喷选择和后喷选择⑶单枪或双枪选择⑷间歇枪方式（点喷）时间参数设定⑸自动洗枪控制⑹前后，左右喷皮边缘的扩展⑺喷枪偏移校正(8)故障自动检测(9)自动面积计算功能(10)屏幕皮形状显示功能六：设备安装应在风靡派出的技术人员的指导下进行安装,安装时间一般为7-10天。
七。
用户装机准备安装前，用户单位需要配合准备：1。
压缩空气源（参照技术参数配置）；2. 蒸汽气源，电源，水源；（参照技术参数配置）；3．喷室除尘风机以外的风管由使用单位按风管接口尺寸，自行配置安装。
4.抽尘风管以外的水管由使用单位自行安装。
八：使用说明1. 操作准备检查传送：需要调整到工作需要的最佳速度；检查喷室：关注转盘的传送速度与喷涂效果的最佳吻合；喷室环境：确保水循环有充足的水量及正常的运行；喷枪的调效：（需要有经验的师傅操作）检查干燥：应在开机前30分钟打开热源；检查冷风：视企业喷涂的工艺而定。
一般为常开状态；检查洗线：洗线水池的水源清洁，洗线装置的正常运行。
检查电器：无任何故障状态。
检查安全：旋转的喷室在工作状态时应关闭喷室窗户，或者开启喷室两边的窗户。
严禁在喷室中部把头探入。
（警告：喷浆机的整机操作必须在以上各部位运行正常的情况下开始作业，否则极有可能造成重大质量或安全事故！）2. 操作注意事项喷涂注意事项：①喷枪离传送线的距离：出厂的距离会常规距离，实际操作中由客户工厂的皮革工艺师根据本企业皮革工艺要求而进行调整；②浆液灌的压强：常规储存灌浆液的压强在0-3巴范围内，要求厚涂层时，可把压力调到较大。
③剩余浆料处置：每班次工作完毕应放掉剩余浆料，以40℃温水代替浆料持续喷涂20分钟（置电脑于清洗状态），洗净浆料管路及喷枪。
④喷室的环境净化：喷室的循环水应每班次更换一次，每周清洗一次喷室，喷室的窗户一般不要随意打开，以免影响抽风效果，但如果抽力过大（如喷涂小的皮张），有选择的开启窗户可以调节抽力的大小。
⑤喷浆量大小的调节：喷枪上盖旋钮来实现，顺时针浆量减少，逆时针浆量增大。
⑥浆雾化扇面调节：调枪底部端盖和侧面旋钮来实现。
除尘机组的注意事项：①喷室启动同时，除尘机构同时起动。
此时，应将除尘上水门开启，向除尘机构淋水，防止除尘机内污物燃烧及污染环境。
②停止喷浆后，除尘电机应继续工作30分钟后停止，保证清除喷室内残余浆液。
③除尘装置易存污物，每天必须清理一次。
方法是将风筒门打开，铲除污物。
洗线的维护：洗线槽的水应每天更换一次，洗线毛刷每周清洗一次（可用40℃温水清洗）。
此外，根据不同的浆料，有的需要用温水洗线，可以在洗线槽加入蒸汽管。
衡量洗线是否干净的标准是：看洗过的线有否变粗，如果没有变粗，证明洗线是正常的。
干燥箱温度的控制：干燥箱温度的控制是通过温度传感器带动蒸气阀的开关而实现。
用户在温度表上设置需要的温度即可实现自动恒温。
加油润滑：整机的各轴承部位，减速机均应每周加润滑油一次。
2. 电脑的操作①认识电脑各部位：图一(图一）说明：电脑箱体的背部：后面有五个插座，分别是电源输入、光电输入、传送同步A信号输入、转盘同步B信号输入和喷枪输出，另有两组线输出：灯光电源和传送停止时喷枪自锁接线。
图二（图二）说明：在正常使用时电脑的显示屏。
传送：表示当前及其传送的速度（说明：显示速度的多少与接近开关的信号采集点的个数和参数D的设置有关。
（详见参数设置说明）；旋转：表示当前转盘的速度；全喷：机器处于全部喷枪工作状态，在此功能下，首先要把喷浆的奇数和双数功能打开；前喷：按前喷键把前喷指示灯点亮，这时喷枪只在前面喷皮（见图三a）后喷：按后喷键把后喷指示灯点亮，这时喷枪只在后面喷皮（见图三b）（图三a）：前喷图（图三b）后喷图单数：按单数键，把单数指示灯点亮，这时喷枪逢单数的喷枪工作。
双数：按双数键，把双数指示灯点亮，这是喷枪逢双数的喷枪工。
点喷：按点喷键，把点喷指示灯点亮，在设定点喷时枪开关的时间参数，这时就会喷出花式皮；洗枪：按洗枪键：把洗枪指示灯点亮，就进入洗枪程序前后加：按模选键把箭头对准前后加，按设定键修改该参数，就可以对所喷皮前后进行扩展加枪操作（见图四a）左右加：按模选键把箭头对准左右加，按设定键修改该参数，就可以对所喷皮左右进行扩展加枪操作（见图四b）（图四a）后进行扩展加枪（图四b）左右进行扩展加枪中心：用于喷枪偏移的设定，分A组和B组，把箭头对准A或B，修改该参数，使喷枪能正好喷在皮上；面积：显示所喷皮的多少（特别说明：面积的清零，把箭头对准面积，按停/喷键三秒以上就归零；面积的标准板校正：按设定加或减，用标准板调准就可以）②键盘各功能：调试键：同步B：同步A第一排1-16数字：分别表示16参数键：按此键进入参数设置存储键：设定键：参数设定时增加或减少模选键前喷、后喷、单数、双数、点喷、洗枪、全喷键操作：（见图二说明）控制面板1-16个数字键：可单独控制对应的喷枪，此功能可以用来对单枪的清洗或调试光扫描故障自检：16号键③参数设置界面说明按参数键，屏幕进入以下设置状态：参数设置说明代码参数（假设数值）功能A 021 设置光扫描到转盘前端的距离。
设置时要用皮在机器上试，以前枪准确跟踪到皮为宜。
B 043 设置转盘后端的跟踪位置，设置时也要用皮在机器上试，以后枪准确跟踪到皮为宜。
C 000 预留功能，暂不起作用。
D 050 根据滚筒的直经，设置传送速度，设置好后可以知道当前输送速度。
E 210 设置转盘半径，设置中要用卷尺进行测量。
F 128 设置光电管的个数（光电管一个），可以数一下，也可以根据光扫描长度/进行计算。
G 074 000 设置调圆，通过修改前面3位数值，至后三位数是零为正确（限定在50-85之间调整）。
H 001 光电管左右调节（由安装人员调试时使用）说明：以上设置一般在新机器（或电脑）首次使用前所必须进行的操作，设置完毕，电脑便自动记忆。
下次开机无需进行重复的设置。
④自检界面说明如喷浆机运行异常，可用本功能快速检查问题。
按16号键进入自检界面（按任意键返回主界面）。
说明：以上图中每一个方框代表一个扫描点，当扫描点工作正常且没有物体遮挡该扫描点光源时方框为空心。
说明：当扫描点损坏或有物体遮挡该扫描点光源时方框为实心。
⑤电脑操作注意事项保持键盘清洁：皮革厂喷浆机操作工经常会带着带油的手套操作或把皮革颜料沾在键盘上，导致键盘模糊不清。
不要随意更改设置：除非你确认已掌握如何设置，反之不要随意调整设置，导致设备故障或无法运行；光扫描要经常清洁：光扫描如果太脏，沾满尘灰会影响电脑的灵敏度；清洗喷室时当心水溅出在光扫描上；⑥电脑安装注意事项：如果你仅仅是风靡的电脑用户，你在安装电脑时应当注意：光扫描不要挨喷室太近：理想的距离为80cm以上。
