第三讲投影仪PPT

  • 格式：ppt
  • 大小：2.45 MB
  • 文档页数：17

下载文档原格式

  / 17

合集下载

投影仪的安装与使用3课件.ppt

投影仪的安装与使用3课件.ppt
以在运输过程中起到缓冲、保护投影仪的作用。
12
投影仪灯泡的保养
投影仪的灯泡属于易耗品，正常使用的情况下可用到 3000 至 4000 小时。需要小心的维护和保养，这样既能够增加灯泡的 使用寿命，也可以降低因灯泡过热受损等因素导致的危险发生 的几率。主要有两种方法可以延长灯泡的使用寿命：
设置灯泡模式为环保模式： 我们可以设置投影仪的灯泡模式为环保模式（节能模式），在节 能模式下使用投影仪能将灯泡寿命延长1/3。如果选择节能模 式，灯光强度会降低，投影图像则会更暗。
冻结”按钮以冻结图像。若要解除该功能，按投影 仪或遥控器上的任意键即可。
注意：即使屏幕上图像被冻结，这些画面仍在视频或 其它设备中播放。若连接的设备有活动音频输出信 号，即使屏幕上的图像被冻结，仍可听到音频。
8
第四节 投影仪的保养和维护
简要介绍投影仪 的日常维护和投 影仪外壳的清洁
介绍投影仪存储方法
1
投影仪的开关和调试
外接笔记本电脑时的图像调试： 许多笔记本在连接到投影仪时并未打开其外接视频端口（
只有打开外接视频端口才能和投影仪连接)。通常，按组 合键[FN]+[F3]或[FN]+CRT/LCD可接通/关闭显示器。
具体方法是在笔记本电脑上找到标示CRT/LCD 的功能键 或带显示器符号的功能键，然后同时按下[FN]和标示的 功能键。
一些注意事项： 1、防尘问题是投影机维护的首要问题 投影仪液晶板成像时极易产生静电而吸附微小尘粒，这将对投影 画面产生不良影响。投影机的机壳上一般都有开槽或开口用于通 风，若不及时清理，极易堵塞投影机通风口而造成故障。因此， 及时地、定期地为投影机进行专业的、有效的除尘，是维护投影 机最好的方法。 2、严防强烈的冲撞、挤压和震动 在投影机使用过程中，正确使用是最重要的。强烈的冲撞、挤压 和震动会造成投影核心部件的位移，影响放映时的效果。

人教版八年级物理上册 投影仪 ppt图文课件

人教版八年级物理上册 投影仪 ppt图文课件

物理大师 格物致知 下次课见！
获取全套ppt，请关注V：物理大师
灯机的凸透镜的焦距可能是（ B ）
A．15cm
B．25cm
C．33cm
D．40cm
投影仪
例3.放映幻灯片时，为了使屏幕上的像更大一些，应采取的措施是（ A ）
A．幻灯机向后移，再将镜头移近幻灯片 B．幻灯机向前移，再将镜头远离幻灯片 C．幻灯机向前移，再将镜头移近幻灯片 D．投影仪
不同的放映方式
投影仪
投影仪成像原理
投影仪
投影仪成像原理
投影仪
U < V 时，物体在屏幕上形成一个倒立、放大的实像
投影仪
拓展
当胶片向镜头移近一点点距离（保证 f < u < 2f )的时候，像离透 镜的距离是变远还是变近，物体形成的像是变大还是变小？
拓展
投影仪
物近像近像变大 物远像近像变小
投影仪
例1.如图是投影仪成像示意图，其中凸
透镜的作用是成 放大 （填“放大”或
“缩小”）的实像，平面镜的作用
是改变光的传播方向
。
要使成在屏幕上的图象清晰变大些，应
采取的措施是：调节凸透镜向 下 （选
填“上”或“下”）移动，同时将投影
仪远离屏幕。
投影仪
例2.已知幻灯片到凸透镜的距离是30cm，在银幕上成放大的像，该幻

投影仪PPT

投影仪PPT

一.概述
爱普生EB-C250属于商务/教育投影类型，采用 3LCD投影技术，配备2500流明亮度，2000:1对比 度，并采用了16：10的宽屏设计，分辨率高达 1280x800，完美匹配市面销售的主流宽屏笔记本 分辨率;同时更符合人眼的视觉习惯，在观看 动态 视频投影时，拥有绝对的优势。 特点 ：小巧的机身能够方便携带，方便使用的携 带,分辨率高，可前投式、背投式和吊顶式安装。
R 光源 滤光镜 整形透镜 液晶板 R
G 液晶板 G 液晶板 B
反光镜 投影镜头 合成棱镜
反光镜
光源发出的光线在经过滤光镜后，光线中的红外线，紫外线被滤掉， 透过滤光镜的光线基本上是纯白光。整体透镜将白光校正成均匀的矩形 光束。 双色分光镜1的作用是先把红光从白光中分离出来，他的表面镀层 能高效率地反射红光，透视绿光和蓝光。双色分光镜2的作用是将蓝光 和蓝光进行分离，反射绿光，折射蓝光。经分离后的红绿蓝三色光经反 光镜分被反射到各自的液晶板。 CPU根据输入端图像信号，经计算，产生三只液晶板上每只光阀的 控制电信号，光阀导通，完成对光线的调制，这样透过液晶板的光线就 带有图像信息，经过合成棱镜会聚后，三色光形成彩色图像，经投影镜 头投射到屏幕上。 双色分光镜1 双色分光镜2 反光镜
a光阀关闭b光阀开通红光电信号电路电路光阀的基本原理反光镜双色分光镜1合成棱镜液晶板r液晶板g液晶板b双色分光镜2滤光镜光源屏幕合成棱镜投影镜头反光镜液晶板双色分光镜2双色分光镜1光源滤光镜反光镜反光镜整形透镜光源发出的光线在经过滤光镜后光线中的红外线紫外线被滤掉透过滤光镜的光线基本上是纯白光
爱普生EB-C250W 投影机
(2)更换PC信号源测试


1.电场可以改变液晶的光学特性
光阀

《投影仪操作方法》ppt课件

《投影仪操作方法》ppt课件
下面我们就来深化了解下投影仪的运用方法和本卷须知。
一、投影仪本卷须知
1、笔记本电脑外接显示设备时，通常有四种显示输出控制。 笔记本液晶屏亮，外接显示设备亮 笔记本液晶屏亮，外接显示设备不亮 笔记本液晶屏不亮，外接显示设备亮 笔记本液晶屏不亮，外接显示设备不亮 所以我们要留意经过显示输出控制来切换投影方式。 2、各型号笔记本电脑键盘上投影切换功能键 TOSHIBA(Fn+F5) ；IBM(Fn+F7) ；Compaq(Fn+F4) ；Gateway(Fn+F3) ；NEC(Fn+F3) ； Panasonic(Fn+F3) ；Fujitsu(Fn+F10) ；DEC(Fn+F4) ；Sharp(Fn+F5) ；Hitachi(Fn+F7) ； DELL(Fn+F8) 。 3、投影仪运用应该留意的问题 (1)投影仪运用时要远离水或潮湿的地方。 (2)投影仪运用中需远离热源。
动；
3、经过调理图7左边旋钮〔黄色方框内〕调
理投影大小，调理图
7右边旋钮〔蓝色方框内〕调理投影明晰度，
图9
使投影仪到达最好的
效果；
二、问题处理
1、此投影仪也会出现投影没图像的景象，
图10
3、投影画面出现移位 该投影仪有时还会出现只需一半投影的景象，此时我们需求
调理投影仪上的移位才干处理，详细操作为：按下投影仪上的 “MENU〞〔上页图9蓝色方框内〕→“信号设定〞〔图11黄色方
内〕，其左右分别有“+〞和“-〞，经过 调理“+〞和“-〞就可以调理投影
2、为什么没有投影图像 此投影仪假设出现投影没图像的景象的话，请按下
遥控器或投影仪上的INPUT键〔图16黄色方框内〕，这样就可以解 决。 3、该投影仪调理亮度和移位的方式和SONY CX120的完全一样， 所以如需调整的时候，参照SONY CX120的操作方法即可。

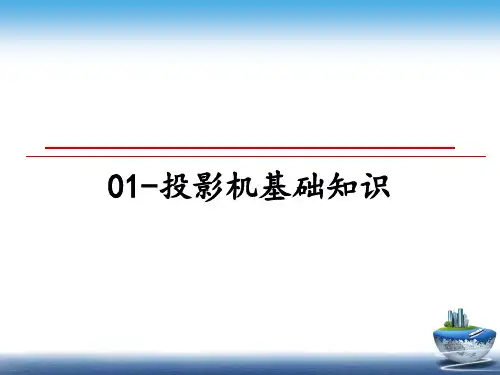

最新01-投影机基础知识教学讲义ppt

最新01-投影机基础知识教学讲义ppt
➢ 通过 Keystone 调整后，画质损失明显，尤其是文字的表现！ ➢ 吊装时，投影机吊架也不必延伸过长，来迎合幕布的高度。
目录
II. 接口介绍/选用
——1. 模拟接口 ——2. 数字接口 ——3. 控制接口
接口介绍
连连看
D-Sub (VGA) Component (YPbPr) Composite (Video) DVI-I RS232 S-Video USB Audio BNC HDMI
• 主要用于连接工作站、工程机等，对扫描频率要求很高的系统。
优点： 1. BNC的螺旋锁扣设计，可以有很好的牢固连接。 2. BNC接头可以隔绝视频输入信号，使信号相互间干扰减少，且信号频
宽较普通D-SUB大，可达到最佳信号响应效果。
2.接口介绍－数字
方法1－查说明书
*画面尺寸 120” *最小投影距离3.69米 *最大投影距离4.80米 *垂直偏移量137mm
➢ 投影距离越短， 光损失越小。
方法2－公式计算
*最小投影距离=画面பைடு நூலகம்寸/投影比 ＝120”/65*2=3.69米 *最大投影距离=最小投影距离*缩放比 = 3.69*1.3=4.80米
3. 镜头参数－补充说明
3. 镜头参数－测量方法
• 投射比(Throw Ratio) = 投影距离/画面宽度。用来区别不同的镜头，如短焦镜头 0.9, 数值越小短焦效果越好。
• 投影比 =画面对角线尺寸@投影距离。如110”@2m，更形象的表现投射比大 小。
• 缩放比或变焦(Zoom Ratio)
=投影距离固定时,最大/最小(画面尺寸)。定焦则为1。
1.接口介绍－模拟
• 视频接口/ Composite/ Video (RCA端子 )：

投影仪的使用 教学课件

投影仪的使用 教学课件

• 1、CRT投影仪； • 2、LCD投影仪； • 3、DLP投影仪。

CRT投影仪主要通过CRT投影技术来实 现投影

LCD显示技术投影仪

DLP显示技术投影仪


7、单一功能式投影仪；
8、多功能投影仪。

常见的要借助一个高低合适的支撑平台来摆 放
亮度要低一些，功能上也一直强调实用，只保留必要的 功能 直接放到地上使用 光源位于投影片的上方，光线通过投影片的反射而最终 成像。由于光光经过两次投影，使其光密度增大了一倍， 投影出来的影像反差大，色彩饱和。 它的光源位于投影片的下面，光线光线通过投影片而最 终成像
• • • • •
1、家庭影院型投影仪； 2、教育会议型投影仪； 3、主流工程型投影仪； 4、专业剧院型投影仪； 5、测量型投影仪。

主要针对视频方面的优化处理 一般定位与学校和企业应用 与主流普通型投影仪来讲，其投影面积更大、距离更远、 光亮度很高而且一般还支持多灯泡模式。能更好的应付大 型多变的安装环境，对教育、媒体和政府等领域都很适用。 稳定性好、低故障率、散热好、网络功能强等优点。 将产品零件通过光的投射形成放大的投影，让后用标 准胶片或光栅尺等确定产品的尺寸

投影仪使用中的十大注意事项 1、使用投影仪的原装电缆、电线。 2、投影仪使用时要尽量远离水或潮湿的地方。 3、注意防尘，可在咨询专业人员后采取防尘措施。 4、投影仪使用要远离热电源。 5、注意电源电压标准值，机器的地缆和电源极性。 6、用户不可自行维修和打开机体，内部电缆零件更 换尽量使用原配件。 7、投影仪不用使用时，必须切断电源。 8、投影仪使用时，如发现异常情况先拔掉电源。 9、注意使用后，先使投影机冷却。 10、机器移动要十分注意，轻拿轻放，运输注意包 装防震。

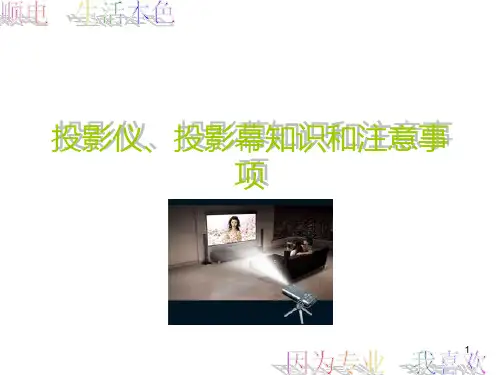

投影仪投影幕知识和注意事项PPT课件

投影仪投影幕知识和注意事项PPT课件
4.教学：培训会议，课堂教学；传统投影仪不易携带， 学校教室里由于学生的顽皮，投影仪放在教室里不安全， 容易被学生弄坏，微型投影仪的便携性弥补了教学空缺， 以后老师讲课只需要把资料存放在投影仪里就可以展示给 学生教学，省去了课本和用钢笔、粉笔手写的麻烦。
5
投影仪冲击几大领域
目前的微型投影仪家庭影院效果，已经占据了50%的 家庭影院市场份额，从2009年到2010年在短短一年时间 里，投影向家庭影院进军的势力已经击败了彩电占据了市 场巅峰，特别是它所独具CMMB功能和接机顶盒直接看电 视的功能，加工内置存储，可以 未来家庭影院市场。
9
LCD 投影机
10
DLP投影机
• DLP（Digital Light Processor）数码光输处理器。 DLP 投影机的技术是一种全数字反射式投影技术。其特点首先 是数字优势。数字技术的采用，使图像灰度等级提高，图 像噪声消失，画面质量稳定，数字图像非常精确。其次是 反射优势。反射式DMD器件的应用，使成像器件的总光 效率大大提高，对比度亮度均匀性都非常出色。DLP投影 机清晰度高、画面均匀，色彩锐利，三片机可达到很高的 亮度，且可随意变焦，调整十分方便。
7
LCD 投影机
• LCD( Liquid Crystal Display) 投影机 分为液晶板投影机和液晶光 阀投影机两类。液晶是介于液体和固体之间的物质，本身不发光，工 作性质受温度影响很大，其工作温度为-55oC~+77oC。 投影机利用 液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其 液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同 灰度层次及颜色的图像。
12
DLP投影机
13
CRT投影机
• CRT（Cathode Ray Tube）是阴极射线管。是应用较为广泛的一种 显示技术。CRT 投影机把输入的信号源分解到 R（红）、G（绿）B （蓝）三个CRT管的荧光屏上，在高压作用下发光信号放大、会聚、 在大屏幕上显示出彩色图像。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特点 ：小巧的机身能够方便携带，方便使用的携
带,分辨率高，可前投式、背投式和吊顶式安装。
以同类产品对比：爱普生投影机EB-C250W摆脱了
传统投影机的强烈厚重感，以小巧轻便、高能贴心、 环保节能的设计提供了实现可移动高效率工作的可 能，对那些需要经常奔走的商务人士来说，着实是 个不错的选择，还具有高分辨率等······
维修：将投影机自动关机后大约半个小时的时间，再按照普通
的开机顺序来打开投影机，就能让投影机恢复正常工作了。
2.投机输出图像不稳定，有条纹波动
分析：
投影机电源信号与信号源电源信号不共地
维修：
（1）将投影机与信号源设备电源线插头 插在同一电源 接线板上。 （2）请先确认投射光线和投影幕之间投射角度是垂直； （3）请调整用户菜单中的水平相位值。 （4）请调整画面分辨率和刷新率在规定范围内
1.电场可以改变液晶的光学特性
红光
光阀
电路 （a）光阀关闭
电路
电信号
（b）光阀开通 光阀的基本原理
2.三片反射式液晶投影机的光学系统原理
光源
双色分光镜1
双色分光镜2
W R
滤光镜
B G 液晶板G
绿
蓝 液晶板B
反光镜
液晶板R 红
合成棱镜 屏幕
3.三片透射式液晶投影机的光学系统原理
双色分光镜1 W
双色分光镜2 B
二.投影机的主要技术指标
1.光学参数
产品类型：商务/教育投影机 投影技术：3LCD 显示芯片：0.59英寸多晶硅有源矩阵式TFT液晶板 亮度：2500流明 对比度：2000:1 标准分辨率： WXGA（1280*800） 光源类型：超高压汞灯 灯泡功率：200W 灯泡寿命：4000小时
反光镜
R
光源 滤光镜 整形透镜
液晶板 R
G 液晶板 液晶板
G
B
反光镜
投影镜头
反光镜 合成棱镜
光源发出的光线在经过滤光镜后，光线中的红外线，紫外线被滤掉， 透过滤光镜的光线基本上是纯白光。整体透镜将白光校正成均匀的矩形 光束。
双色分光镜1的作用是先把红光从白光中分离出来，他的表面镀层能 高效率地反射红光，透视绿光和蓝光。双色分光镜2的作用是将蓝光和蓝 光进行分离，反射绿光，折射蓝光。经分离后的红绿蓝三色光经反光镜 分被反射到各自的液晶板。
反光镜 合成棱镜
四.操作面板
五.投影机故障分析与维修
1.投影机在工作中突然关机
分析： (1)操作时可能不小心切断了投影机的电源。
(2)可能是热保护引起的。因为现在有许多高档投影机为了延长 投影机寿命，常采用一种自我热保护功能，遇到投影机内部有 太大热量产生时，投影机的工作状态就会自动工作在这种保护 状态下，将投影机自动关闭掉，而在这个状态下，投影机对任 何外界的输入控制是不作任何应答的。
2.投影参数
变焦方式：固定（定焦） 聚集方式：手动聚焦 变焦比：1.2倍光学变焦 光圈范围：F=1.58-1.72 实际焦距：f=16.9-20.28mm 投影距离：33-318英寸 屏幕比例：16:10 色彩数目：1677万色 梯形校正：垂直：±30度 扬声器：1W（非立体声） 投影方式：正投/背投/吊投 扫描频率：水平15~19KHz，垂直50~85Hz
4.电气规格
产品噪音：29dB 整机功率：270W，待机功率：0.4W 电源性能：AC100-240V，50/60Hz 工作温度：5-35℃
二.投影机的基本工作原理
三片式LCD(3LCD)之技术架构系采用体 型极小的高穿透式高温多晶硅 (High-Temperature Poly Silicon;HTPS)LCD显示面板， 每一块HTPS都是由很 多个像素组成，如分辨率为1024×768的HTPS就是1024×768个像素组成 以对应投射 图像的像素点。每一个像素又包含了信号线、控制线、TFT 和开口区。其中开口区包含了以特定方式排列 的液晶分子，根据液晶分 子在不同电压下排列方式的变化，改变透过像素光线的振动方向，并与 偏振板相 结合实现了从全黑到全白状态下不同灰阶的过渡。
目录
一.概述 二.投影机的主要技术指标 三.投影机的基本工作原理及结构 四.使用方法（操作面板） 五.投影机故障分析与维修
一.概述
爱普生EB-C250属于商务/教育投影类型，采用 3LCD投影技术，配备2500流明亮度，2000:1对比度， 并采用了16：10的宽屏设计，分辨率高达1280x800， 完美匹配市面销售的主流宽屏笔记本分辨率;同时更 符合人眼的视觉习惯，在观看 动态视频投影时，拥 有绝对的优势。
3.投影机使用一段时间后，投影画面出现不规则的 斑点
分析：

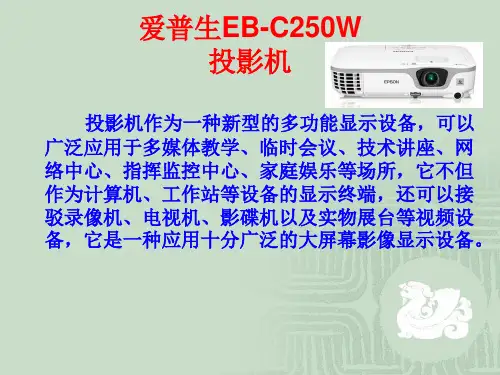

爱普生EB-C250W 投影机
投影机作为一种新型的多功能显示设备，可以广 泛应用于多媒体教学、临时会议、技术讲座、网络 中心、指挥监控中心、家庭娱乐等场所，它不但作 为计算机、工作站等设备的显示终端，还可以接驳 录像机、电视机、影碟机以及实物展台等视频设备， 它是一种应用十分广泛的大屏幕影像显示设备。
3.接口参数
输入端子：视频 复合视频：
1×RCA（黄） S-视频：1×Mini Din 分量视频：1×D-Sub 15-pin 视频RGB：1×D-Sub 15-pin 音频 1×立体声迷你接口
输出端子：视频：1×D-sub 15-pin
音频：1×立体声迷你接口 控制端子：1×USB B型接口
输入：2w
CPU根据输入端图像信号，经计算，产生三只液晶板上每只光阀的控
制电信号，光阀导通，完成对光线的调制，这样透过液晶板的光线就带
有图像信息，经过合成棱镜会聚后，三色光形成彩色图像，经投影镜头
投射到屏幕上。 双色分光镜1
双色分光镜2
反光镜
W
B
R
光源 滤光镜 整形透镜
液晶板 R
G 液晶板 液晶板
G
B
反光镜
投影镜头
每一个3LCD光路系统都是 由3块HTPS构成。将灯光源发出的光通过分 色镜A分出红色光，再通过分色镜B分为绿色光和蓝色光，三种 颜色的光 分别投射到三块相对应的液晶板上，并经过中间的棱镜将三原色光进行 混合后投射出不同颜色的 图像。
3LCD技术的成像和 色彩还原的特点是先将三原色同时进行充分的空间混 合，再投射出不同色彩的图像，又称为同时空间混合 还原。
