期中测试题一一、单选题（每题1分，共15分）1.在低压电器中，用于短路保护的电气是（）A.过电流继电器B.熔断器C.热继电器D.时间继电器2.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（）A.过电压继电器B.熔断器C.热继电器D.时间继电器3.下列不属于主令电器的是（）A.按钮B.行程开关C.主令控制器D.刀开关4.用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（）A.按钮B.交流接触器C.主令控制器D.刀开关5.下列不属于机械设备的电气工程图是（）A.电气原理图B.电气位置图C.安装接线图D.电器结构图6.接触器是一种自动控制电器，其作用是：（）A.不频繁地接通或断开电路B.频繁地接通或断开电路，但不具备任何保护功能C.频繁地接通或断开电路，且具有一定的保护功能D.以上都不对7.熔断器在电路中的作用是：（）A.普通的过载保护B.短路保护和严重过载保护C.欠压、失压保护D.过电流保护8.热继电器在电路中的作用是：（）A.过载保护B.短路保护和严重过载保护C.欠压、失压保护D.过电流保护9.低压电器是指工作在交流（）V以下的电器装置A.1500B.1200C.1000 Ｄ.200010.在控制线路中，熔断器所起到的保护是（）A.过流保护B.过压保护C.过载保护D.短路保护11.下列低压电器中，能起到过流保护、短路保护、失压和零压保护的是（）A.熔断器B.速度继电器C.低压断路器D.时间继电器12.在设计机械设备的电气控制工程图时，首先设计的是（）A.安装接线图B.电气原理图C.电器布置图D.电气互连图13.在控制线路中，速度继电器所起到的作用是（）A.过载保护B.过压保护C.欠压保护D.速度检测14.断电延时型时间继电器，它的延时触点是（）A.延时闭合的动合触点B.瞬间动合的触点C.瞬间闭合延时断开的动合触点D.延时闭合瞬时断开的动合触点15.三相异步电动机反接制动时，采用对称电阻对接法，可以限制制动转矩的同时，也限制（）A.制动电流B.启动电流C.制动电压D.启动电二、多项选择题（每题2分，共10分）1.电机车过曲线时掉道，原因是（）A.列车行驶速度太快B.曲线外轨超高或不足C.曲线半径小D.曲线内轨未加宽2.斜巷人车装备专用信号，通讯信号必须具备（）A.通话B.信号发送C.连接D.电源3.采区连续运输车、卡轨车必须装备（）A.位置显示器B.过位保护C.专用通讯信号D.照明装置4.同一水平同时行驶（）台以上机车时，使用带有电气闭锁的信号装置行驶机车台数大于（）台时，使用“信、集、闭”系统A.3B.4C.5D.65.低压供电系统，必须装设那些保护（）A.检漏保护B.选择性漏电保护C.过电流保护D.欠压保护三、名词解释（每题2分，共10分）1.加工中心：2.刀具的耐热性：3.线切割加工中的切削速度：4.走道路线：5.参考坐标系：四、判断题（每题1分，共10分）1.机车的速度特性是指机车牵引力与运行速度的关系。
机床电气控制（第三版）习题册答案第一章三相异步电动机基本控制线路§1—1电气控制系统图识读一、填空题1．电源电动机控制系统传动机构2．电源电路主电路辅助电路3．水平上下相线正极负极水平4．熔断器接触器的主触点热继电器的热元件电动机工作电流5．控制电路指示电路照明电路较小5 左垂直于6．两垂直右下上7．小黑圆点不画小黑圆点二、判断题1．× 2．× 3．× 4．√ 5．√ 6．√三、选择题1．B 2．C 3．C 4．A 5．A四、简答题1．答：电气原理图是根据生产机械运动形式对电气控制系统的要求，采用国家规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。
它能充分表达电气设备和电器的用途、作用和工作原理，是电气线路安装、调试和维修的理论依据。
2．答：接线图是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和电器元件的位置、配线方式和连接方式，而不明显表示电气动作原理。
3．答：§1—2电动机单向运行控制一、填空题1.交流1200V及以下直流1500V 及2．闸刀开关转换开关低压断路器3.手控电器自控电器；控制电器QS QS QF 保护电器4．短路过载失压5．电磁式6．线圈电磁力反向弹簧力电磁线圈电磁系统触点系统灭弧装置铁心衔铁衔铁动触点7.短路保护串接8.短时接通或分断小电流电路5A9.热保护反时限保护主电路控制电路10.欠压失压11．先后顺序12．主触点主电路控制电路13．串接14．两地并联常开辅助触点多地并联串联15.外界输入信号16.保护接零二、判断题1．× 2．√ 3．× 4．√ 5．× 6．√ 7．√ 8．√ 9．× 10．× 11．√ 12．√ 13．×14．√ 15．× 16．√ 17．× 18．√ 19．√三、选择题1．B 2．B 3．C 4．B 5．A 6．A 7．A 8．B 9. A 10．C 11．B 12．A四、简答题 1．答案略。
2013年机床电气控制试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：（B）自动控制系统中用于发送控制指令的电器。
3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：（B）一种触头延时接通或断开的控制电器。
5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。
18、交流继电器：（C）吸引线圈电流为交流的继电器。
19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
机床电气控制复习题答案一、单项选择题1. 机床电气控制系统中，用于实现正反转控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：A2. 机床电气控制中，过载保护通常使用（）。
A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：B3. 机床电气控制中，实现点动控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：C4. 机床电气控制中，用于实现多速控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 变频器答案：D5. 机床电气控制中，用于实现紧急停止的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：C二、多项选择题1. 机床电气控制中，以下哪些电器元件用于实现启动控制（）。
A. 按钮B. 接触器C. 继电器D. 行程开关答案：A B2. 机床电气控制中，以下哪些电器元件用于实现停止控制（）。
A. 按钮B. 接触器C. 继电器D. 行程开关答案：A D3. 机床电气控制中，以下哪些电器元件用于实现短路保护（）。
A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：A C三、判断题1. 机床电气控制系统中，接触器可以用于实现正反转控制。
（）答案：正确2. 机床电气控制系统中，热继电器可以用于实现短路保护。
（）答案：错误3. 机床电气控制系统中，按钮可以用于实现点动控制。
（）答案：正确4. 机床电气控制系统中，变频器可以用于实现多速控制。
（）答案：正确5. 机床电气控制系统中，行程开关可以用于实现紧急停止。
（）答案：错误四、简答题1. 简述机床电气控制系统中，接触器的主要作用是什么？答案：接触器在机床电气控制系统中主要用于实现电动机的启动、停止和正反转控制。
2. 简述机床电气控制系统中，热继电器的主要作用是什么？答案：热继电器在机床电气控制系统中主要用于实现电动机的过载保护。
3. 简述机床电气控制系统中，按钮的主要作用是什么？答案：按钮在机床电气控制系统中主要用于实现启动、停止和点动控制。

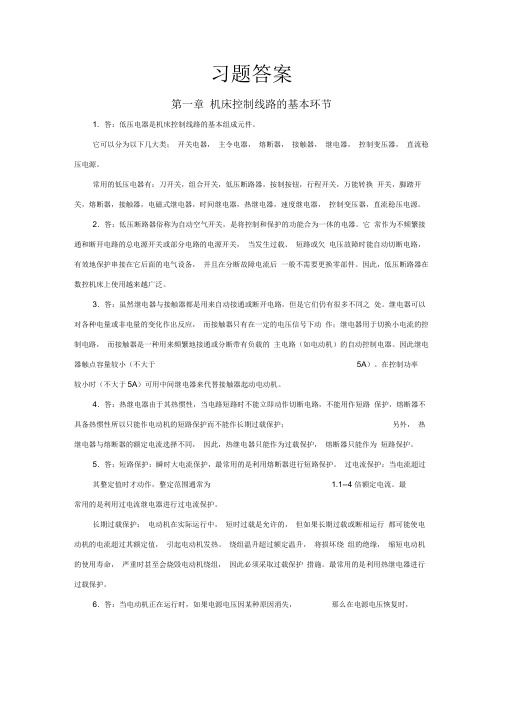

习题答案第一章机床控制线路的基本环节1. 答：低压电器是机床控制线路的基本组成元件。
它可以分为以下几大类；开关电器，主令电器，熔断器，接触器，继电器，控制变压器，直流稳压电源。
常用的低压电器有：刀开关，组合开关，低压断路器，按制按钮，行程开关，万能转换开关，脚踏开关，熔断器，接触器，电磁式继电器，时间继电器，热继电器，速度继电器，控制变压器，直流稳压电源。
2．答：低压断路器俗称为自动空气开关，是将控制和保护的功能合为一体的电器。
它常作为不频繁接通和断开电路的总电源开关或部分电路的电源开关，当发生过载、短路或欠电压故障时能自动切断电路，有效地保护串接在它后面的电气设备，并且在分断故障电流后一般不需要更换零部件。
因此，低压断路器在数控机床上使用越来越广泛。
3．答：虽然继电器与接触器都是用来自动接通或断开电路，但是它们仍有很多不同之处。
继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作；继电器用于切换小电流的控制电路，而接触器是一种用来频繁地接通或分断带有负载的主电路（如电动机）的自动控制电器。
因此继电器触点容量较小（不大于5A）。
在控制功率较小时（不大于5A）可用中间继电器来代替接触器起动电动机。
4．答：热继电器由于其热惯性，当电路短路时不能立即动作切断电路，不能用作短路保护，熔断器不具备热惯性所以只能作电动机的短路保护而不能作长期过载保护；另外，热继电器与熔断器的额定电流选择不同，因此，热继电器只能作为过载保护，熔断器只能作为短路保护。
5．答：短路保护：瞬时大电流保护，最常用的是利用熔断器进行短路保护。
过电流保护：当电流超过其整定值时才动作，整定范围通常为 1.1--4 倍额定电流。
最常用的是利用过电流继电器进行过电流保护。
长期过载保护：电动机在实际运行中，短时过载是允许的，但如果长期过载或断相运行都可能使电动机的电流超过其额定值，引起电动机发热。
绕组温升超过额定温升，将损坏绕组的绝缘，缩短电动机的使用寿命，严重时甚至会烧毁电动机绕组，因此必须采取过载保护措施。
一、填空题1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V以下电路中的电器,一般按根本用途分为低压配电电器和低压控制电器两类。
2、三相异步电动机常用制动方法有反接制动、能耗制动以及电磁机械制动。
3、改变三相异步电动机的旋转方向原理是改变三相电源相序。
4、指出如下符号代表哪种电气元器件：FU SQ KM KA KT 熔断器、行程开关、接触器、继电器、时间继电器。
KV KI FR KS SB QS电压继电器、电流继电器、热继电器、速度继电器、按钮、刀开关5、电气控制系统中常用的保护环节有：连锁控制、短路保护、过载保护、零电压和欠电压及弱磁保护。
6、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、改变磁通三种。
7、写出以以下图形符号所代表的电气元件名称。
三极刀开关按扭常开触头行程开关常开触头接近开关常开触头接触器线圈线圈通电时通电延时断开线圈断电延时通电延时线圈断开延时线圈延时闭合常开触头常闭触头闭合的常开触头8、选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器__控制直流负载则选用______直流接触器____。
9、接触器具有低压释放的保护性能，适用于频繁操作，远距离控制强电电路。
10、接触器选用时，其主触点的额定工作电压应____大于__或_等于____负载电路的电压，主触点的额定工作电流应_等于____或__稍大于___负载电路的电流，吸引线圈的额定电压应与控制回路__电压相等___。
11、试举出两种不频繁地手动接通和分断电路的开关电器：热继电器______、__熔断器_________。
12、试举出两种主令电器：___控制按钮_____、____行程开关__。
13、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。
当电路发生__严重过载______或____短路____时，熔体熔断切断电路。
14、当接触器线圈得电时，使接触器__动合触点___闭合、___动断触点____断开。
机床电气控制习题库项目一一、填空题1、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。
2、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。
3. 继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
4、速度继电器主要用作_____反接制动_______控制。
5、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。
为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件与其相互联接，用国家规定的_文字__、_符号和图形表示出来。
这种图就是电气控制系统图。
电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图。
6、机床中最常见的降压起动方法有Y-转换、_定子绕组串电阻__和自耦变压器〔补偿器〕降压起动三种。
8、机床上常用的电气制动控制线路有两种即___反接制动___和__能耗制动________。
11、时间继电器是指__用来实现触点延时接通或延时断开的控制________的电器。
3、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。
4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。
5、熔断器主要作为电路的短路或严重过载保护元件。
6 、触头的接触形式有：点接触、线接触、面接触。
7、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护与弱磁保护等。
1、热继电器是一种保护用继电器，主要用作三相电动机的过载保护和断相保护。
使用中发热元件应串联在主电路中，常闭触点应串联在控制电路中。
开设系部：数控技术系课程：《数控机床电气控制》一，填空题 81第一章1．按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。
章节： 1.4题型：填空题难度系数：3答案：红色绿色2．当电路正常工作时，熔断器熔体允许长期通过 1.2倍的额定电流而不熔断。
当电路发生_______或＿＿＿＿时，熔体熔断切断电路。
章节： 1.3题型：填空题难度系数：3答案：短路严重过载3．电磁式继电器按照励磁线圈电流的种类可分为和。
章节： 1.2题型：填空题难度系数：3答案：直流继电器交流继电器4．电磁铁的种类按电流性质分和。
章节： 1.5题型：填空题难度系数：4答案：直流交流5．选择接触器时应从其工作条件出发，控制交流负载应选用_________；控制直流负载则选用__________。
章节： 1.1题型：填空题难度系数：3答案：交流接触器直流接触器6．中间继电器的作用是将一个输入信号__________输出信号或将信号_____________。
章节： 1.2题型：填空题难度系数：4答案：转换放大7．电器按动作原理分为和。
章节： 1.1题型：填空题难度系数：4答案：手动电器自动电器8．接触器选用时，其主触点额定工作电压应____或____负载电路电压。
章节： 1.1题型：填空题难度系数：5答案：大于等于9．接触器重要组成部分有、、灭弧装置，具有控制和保护作用。
章节： 1.1题型：填空题难度系数：4答案：电磁结构触点系统10．空气阻尼式时间继电器重要由、和触点系统三部分。
题型：填空题难度系数：4答案：电磁系统延时机构11．热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。
章节： 1.2题型：填空题难度系数：3答案：长期过载短路12．热继电器是运用来切断电路的一种保护电器，它用作电动机的长期过载保护，不宜作为保护。
章节： 1.2题型：填空题难度系数：4答案：热敏元件短路13．熔断器用于各种电气电路中和保护。
第1章综合练习题一、判断题（正确打“√”、错误打“×”）（√）1-4，7、8、9，17-24(× )5、6，10-16，二、填空题1. 通电和断电。
2．电压和电流。
3． 10 A，专门 ; 4．灭弧系统、保护装置、操作机构。
5．动、静。
6． 1140 V、 630 A。
7．双金属片、加热元件、动作机构。
8．电感、电子。
9．灭弧栅；磁吹灭弧；纵缝。
10．机械位移电信号。
11． 1 200 V 1 500 V。
12．短路和严重过载。
13．交流和直流。
14. 电磁系统、触头系统、灭弧装置。
15. 延时接通或断开。
三、选择题1. ( B )。
2. (B)。
3. (B )。
4. (B )。
5. (C )。
6. (C)7. (A )8. ( B )9. ( A ) 10. ( B )四、简答题1．答：交流接触器是电力拖动和自动控制系统中用来自动地接通或断开大电流电路的一种低压控制电器，主要控制对象是电动机，能实现远距离控制，交流接触器具有欠(零)电压保护、低电压释放保护、使用寿命长、工作可靠性高等优点,是一种最重要和最常用的低压控制电器。
2．答：电流继电器与电压继电器在结构上的区别主要是线圈不同。
电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。
电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。
中间继电器实际上也是一种电压继电器，只是它具有数量较多、容量较大的触点，起到中间放大的作用。
3．答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。
当负载电流超过规定电流值并经过一定时间后，发热元件所产生的热量使双金属片受热弯曲，带动动触点与静触点分断，切断电动机的控制回路，使接触器线圈断电释放，断开主电路，实现了对电动机的过载保护。
热继电器不能作短路保护。
4．答：低压断路器又称自动空气开关或自动空气断路器，主要用于低压动力线路中。
第3章机床电气控制习题答案1.填空题1）车床的主运动是（工件的旋转）运动，它是由主轴通过卡盘或顶尖带动（工件旋转）。
主轴一般只要（单方向）的旋转运动，只有在车螺纹时才需要用反转来退刀。
CA6140用操纵手柄通过（摩擦离合器）来改变主轴的旋转方向。
（进给运动）是溜板带动刀具作纵向或横向的直线移动，也就是使切削能连续进行下去的运动2）车床CA6140控制电路的供电电压是（127）V，照明电路采用（36）V安全交流电压，信号回路采用（6.3）V的交流电压，均由（控制变压器二次侧）提供。
3）卧轴矩台平面磨床的主运动是（砂轮的旋转运动），进给运动有垂直进给，即（滑座在立柱上的上下运动）；横向进给，即（砂轮箱在滑座上的水平运动）；纵向进给，即（工作台沿床身的往复运动）。
工作台每完成一次往复运动时，砂轮箱便作一次间断性的（横向进给）；当加工完整个平面后，砂轮箱作一次间断性（垂直进给）。
4）电磁吸盘文字符号是（YH）。
5）插头插座的文字符号是（X）。
6）电磁吸盘由转换开关SA1控制，SA1有（“励磁”、“断电”和“退磁”）三个位置。
7）Z3040摇臂钻床在钻削加工时，（主轴带动钻头的旋转运动）为主运动；进给运动是（主轴的纵向进给）；（辅助）运动有摇臂沿外立柱的升降运动，主轴箱沿摇臂的水平移动，摇臂连同外立柱一起绕内立柱的回转运动。
8）电磁阀文字符号是（YV）。
9）X62W卧式万能铣床为了减少负载波动对铣刀转速的影响，使铣削平稳一些，铣床的主轴上装有（飞轮），使得主轴传动系统的惯性较大，为了缩短停车时间，主轴采用（电气制动）停车。
10）X62W卧式万能铣床为保证变速时，齿轮顺利地啮合好，要求变速时主轴电动机进行（冲动控制），即变速时电动机通过点动控制稍微转动一下。
11）X62W卧式万能铣床固定在工作台上的工件可作（上下、左右、前后）六个方向的移动，各个运动部件在六个方向上的运动由（同一台进给电动机通过正反转进行）拖动，在同一时间内，只允许（一个）方向上的运动。
机床电气控制习题库项目一 一、填空题1、 电力拖动是指用电动机 拖动生产机械的 工作机构 使之运转的一种方法。
2、 电动机是生产机械 原动机，其作用是将 电能 转换成 机械能。
电动机按使用电源分，可分为 直流 电动机和 交流 电动机。
3、 用电动机拖动工作机械来实现生产工艺过程中的各种控制 要求的系统称为电气传动 系统。
4、 传动机构是在电动机与生产机械的工作机构之间传递 动 力的装置 。
5、控制设备是用来控制供给电动机电能的间 ___ ，使其适应生产机械需要。
路器 刀开关等。
7、按照低压电器在控制电路中的作用， 可以将低压电器分为亠 制电器和口 酉己电 电器。
8电磁机构是电磁式继电器和接触器等的主要组成组成 之一，其工作原理是将电磁能转 ______ 成机械能。
9、电器的触头系统是电器的主要执行部分部分，起 接通 和分断的作用。
10、 隔离器、刀开关的主要功能是 隔离电源 。
, 形式与时 6、常用的低压电器有接触器继电器 熔断器 低压断11、控制按钮用与手动发出控制信号控制接触器、继电器、电磁起动器等。
12、目前常用的转换开关类型主要有万能组合开关和转换开关。
13、熔断器是低压配电网络和电气传动系统中用作短路保护的电器，使用时应将熔断器串联在被保护电路中。
14、熔断器主要主要有瓷插式、螺旋式、管式等类型。
15、时间继电器按其动作原理与构造不同可分为空气阻尼式、电磁式、电子式等。
按其延时方式可分为通电延时型和两种。
16、热继电器是利用电流热效应原理工作的电器，主要与接触器配合使用，用于对三相异步电动机的过电流和断相保护。
17、热继电器自动复位的时间一般要求不大于__5 ___ ，手动复位时间不大于218、定子绕组为星型联结的三相异步电动机采用一般的热继电器________ 就可以得到保护，但定子绕组为三角形联结的三相异步电动机需要采用带断相_________ 的热继电器才能获得可靠保护。
19、_______________________________________ 低压断路器又称自动空气开关，具有漏________________________ 、过电流、过载、短路、断相等多种保护功能。
20、低压断路器中，过电流脱扣器用作过电流保护________ ,欠电压脱扣器用作欠电压保护，热脱扣器用作过载保护______ 。
二、选择题1、电位是（D ），随参考点的改变而改变，而电压是绝对量，不随考点的改变而改变。
A .衡量B .变量C .绝对量D .相对量2、电路的作用是实现能量的传输和转换、信号的（D ）和处理。
A .连接B .传输C .控制D .传递3、电流流过负载时，负载将电能转换成（D ）。
A .机械能B .热能C .光能D .其他形式的能4、电阻器反映（B ）对电流起阻碍作用的大小。
A .电阻率B .导体C .长度D .截面积5、电阻器反映导体对电流起阻碍作用的大小，简称（D ）A .电动势B .功率C .电阻率D .电阻6、电容器并联时总电电荷等于各电容器上的电荷量（D ）A .相等B .倒数之和C .成反比D .之和7、如图2—3所示，不计电压表和电流表内阻对电路的影响。
开关接1时，电流表中流过的短路电流为（B）。
A. 0 A B . 10A C . 0.2A D .约等于0.2A 8如图2-3所示，不计电压表和电流表的内阻对电路的影响。
开关接3时，电流表的电流为（C ）OA. 0A B . 10A C 0 . 2A D .约等于0 . 2ASA I9思G图2-弓电路图9、用右手握住通电导体，让拇指指向电流方向，则弯曲四指的指向就是（D ）方向。
A.磁感应B .磁力线C .磁通 D .磁场10、单位面积上垂直穿过的磁力线数叫做（CA .磁通或磁通量B .磁导率.磁感应强度 D .磁场强度11、通电直导体在磁场中所受力方向，可以通过）来判断。
A .右手定则、左手定则B .楞次定律右手定则 D .左手定则12、穿越线圈回路的磁通发生变化时，线圈两端就产生A .电磁感应B .感应电动势C .磁场磁感应强度13、正弦交流电常用的表达方法有（D ）A .解析式表示法B.波形图表示法量表示法 D .以上都是14、电容器两端的电压滞后电流（BA . 30 0B . 90 0C 180 0360 015、变压器是一种将交流电转换成同频率的另一种( B ) 的静止设备。
A.直流电B .交流电C .大电流D .小电流16、变压器具有改变( D ) 的作用。
A交变电压B .交变电流C .变换阻抗D .以上都是17、起动按钮优先选用( C ) 色按钮；急停按钮应选用( ) 色按钮，停止按钮优先选用( ) 色按钮。
A.绿、黑、红B .白、红、红 C .绿、红、黑D.白、红、黑18、低压断路器的额定电压和额定电流应( A ) 线路的正常工作电压和计算负载电流。
A.不小于B .小于C .等于D .大于19、常用的稳压电路有( D ) 等。
A.稳压二极管并联型稳压电路B .串联型稳压电路C .开关型稳压电路 D ．以上都是20、测量电压时，电压表应与被测电路( A ) 。
A.并联B .串联C .正接D .反接21、交流电压的量程有10V 100V、500V三挡。
使用完毕应将万用表的转换开关转到( D ) ，以免下次使用不慎而损坏电A.低电阻挡B .低电阻挡 C .低电压挡 D .高电压挡22、( D ) 是使用最普遍的电气设备之一，一般在70％-95 ％额定负载下运行时，效率最高，功率因数大。
A.生活照明线路 B .变压器 C .工厂照明线路D.电动机23、测量继电器绝缘电阻时，对额定电压小于250V(大于60V) 的继电器应使用( C ) 的绝缘电阻表。
A. 60V B . 250V C . 500V D . 1000V24、欠电压继电器的返回系数一般在( C ) 以下。
A. 0.80 B . 0.85 C . 1.25 D . 1.5525、感应式电流继电器的电磁元件的动作电流可以通过( C ) 来调整。
A.线圈抽头B .弹簧拉力 C .铁心气隙 D .线圈匝数26、短路计算电压一般取短路线路首端电压，对10 线路，短路计算电压是( B ) 。
A. 10 B . 10.5 C . 11 D . 1227、人体( B )是最危险的触电形式。
A.单相触电B .两相触电 C .接触电压触电 D .跨步电压触电28、高压设备室外不得接近故障点( D ) 以内。
A. 5m B . 6m C . 7m D . 8m29、高压设备室内不得接近故障点( D ) 以内。
A．1m B ．2m C ．3m D ．4m30、若被测电流超过测量机构的允许值，就需要在表头上( D ) 一个称为分流器的低值电阻。
A.正接B .反接C .串联D.并联31、电动机是使用最普遍的电气设备之一，一般在70%〜95%额定负载下运行时( C ) 。
A.效率最低B .功率因数小 C.效率最高，功率因数大 D.效率最低，功率因数小32、交流接触器E型铁心端面装有短路环的目的是(A )A .减小铁心振动B .增大铁心磁通C .减缓铁心冲击33、在额定电压相同的情况下，交流接触器的线圈不能用于直流接触器中，这是因为( C )A .交流接触器的线圈阻抗较大B .交流接触器的铁心发热严重C.交流接触器的线圈匝数少，电阻值较小34、熔断器的额定电流应( A ) 所装熔体的额定电流A ．大于B ．大于或小于C ．小于35、机床电路中采用( B ) 系列熔断器作为短路保护36、一般情况下，热继电器中热元件的整定电流为电动机额定电流的( B ) 倍A . 4 〜7B . 0. 95 〜1. 05C . 1. 5 〜237、速度继电器的主要作用是实现对电动机的( C )A.运行速度限制B .速度计量C .反接制动控制38、温度继电器的发热元件是埋设在电动机( C )部位A.定子铁心 B .转子转轴C .发热39、当低压断路器产生动作分断电路后，它的使用情况是( D )A ．还能再使用一次B ．不能再使用了C ．不一定，要看实际情况D ．还能反复使用40、5—20 型低压断路器的过载保护主要由断路器的( C ) 完成的A ．欠压脱扣器B ．电磁脱扣器C ．热脱扣器41 、7 一A 系列时间继电器从结构上讲，只要改变( C ) 的安装方向，即可获得两种不同的延时方式A ．电磁系统B ．触头系统C ．气室42、低压电器触头的形式对其性能好坏的影响为( A )A. 点接触优于线接触，线接触优于面接触B. 面接触优于线接触，线接触优于点接触C. 点接触优于面接触，面接触优于线接触D. 都一样43、对照明电路或容量较小的电动机电路的简易短路保护，可选用（ A ）系列熔断器A．B ．C ．44、系列开启式负荷开关可用于功率小于（A ）的电动机控制线路中。
A 5B 7.5C 1045、主令控制器投入运行前，应使用500~1000V 的兆欧表测量绝缘电阻，其值应大于（ A ）兆欧。
A．0.5 B 5 C 1046、当低压断路器产生分断电路后，它的使用情况是（D ）A.还能再使用一次B不能再使用了C．不一定，要看实际情况D 还能反复使用47、使用自动空气开关应遵循的一般原则有（A ）A. 自动空气开关的额定电压不小于被保护线路的额定电压B. 自动空气开关的额定电流不大于被保护线路的计算电流C. 自动空气开关的额定开断能力应大于线路中可能出现的最大短路电流D. 自动空气开关的额定开断能力应小于线路中可能出现的最大短路电流48、当流过人体的电流达到（D ）时，就足以使人死亡。
A 0.1mAB 1mAC 15mAD 100 mA 三、判断题1、增大触头的接触电阻可以减小工作电流，因此，有利于提高触头的使用寿命) 2、低压电器设备必须进行灭弧处理。
( X )3、开启式负荷开关用作电动机的控制开关时，应根据电动机的容量选配合适的熔体并装于开关内。
4、线圈通电后闭合的触头叫常闭触头或动合触头( X )5、接近开关不能代替行程开关来完成行程控制和限位保护。
( Y )6、接触器除用来通断电流电路外，还具有欠电压和过电压保护功能。
( X )7、在装接系列螺旋式熔断器时，电源线应接在上接线座，负载线接在下接线座。
( X )8、带断相保护装置的热X继电器只能对电动机作断相保护，不X能作过载保护。
( X9、由于直接启动所用设备少，线路简单，维修量较小，故电动机一般都采用直接启动。
（ X ）10、Y —△减压启动只适合于正常工作时定子绕组作△连接的电动机。
（ Y ）11 、异步电动机的调压调速能实现无级调速。
（ Y ）12、双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接，以保证电动机在两种转速下旋转方向相反。
