RG-AP320-I系列无线接入点硬件安装手册.doc-锐捷睿易

Ruijie RG-AP630 (CD) Wireless Access Points Quick Installation GuideCopyright StatementRuijie Networks©2019Ruijie Networks reserves all copyrights of this document. Any reproduction, excerption, backup, modification, transmission, translation or commercial use of this document or any portion of this document, in any form or by any means, without the prior written consent of Ruijie Networks is prohibited.Exemption StatementThis document is provided “as is”. The contents of this document are subject to change without any notice. Please obtain the latest information through the Ruijie Networks website. Ruijie Networks endeavors to ensure content accuracy and will not shoulder any responsibility for losses and damages caused due to content omissions, inaccuracies or errors.Means reader take note. Notes contain helpful suggestions or references.Mounting Plate Mounting Bracket Tie Rod M8X40/M8X20 Screw Grounding Cable Hose ClampLiquid-tight Adapter for Optical Fiber Security Cable M8x60 Expansion Bolt1. Console port2. 10/100/1000 Base-T auto-sensing Ethernet/PoE IN port3. SFP combo portAttach the tie rod to the mounting plate and fasten the rod with the M8x40 screws after AP is well-positioned, shown in the following figure.Attach the mounting plate to the mounting bracket through the rod with the M8x40 screws, adjust AP orientation, and tighten the screws on the rod with the Phillips screwdriver (or the wrench). Finally, connect Loop B of the security cable to the bracket by fastening the screw attached to Loop BHorizontal pole mount is also supported. The procedure of horizontal pole mount is similar as that of vertical mount.The outdoor AP can be mounted on a wall and a pole (diameter: 75 mm to 120 mm). If the diameter of the pole is out of the range, the hose clamp is customer-supplied. In this case, we strongly recommend you to use a 304 stainless steel hose clamp with thickness of 2.5mm at least.8Mounting the AP on the WallAttach the mounting bracket to the wall with user-supplied expansion screws. M8 x 60 screws are recommended. Mark the locations of the four screw holes by using the marker. Drill four 8 mm diameter holes. Tap expansion anchorsAttach the tie rod to the mounting plate and fix the rod with the supplied M8x40 screws. Adjust the AP orientation, and drive the two-side screws on the rod. Finally, drive the screw of Loop B into the fourth anchor.Connecting the Fiber CableThe liquid-tight adapter for optical fiber is supplied for hardware V2.00 and laterWaterproofing material is customer-supplied.1)Choose an LC-LC optical fiber with the diameter of 2.7±0.2mm.Thread the fiber through the liquid-tight adapter in the order as shown.10Thread the original network cable through the liquid-tight adapter.Attach the plug into one end of the network cable nearest to the head of the liquid-light adapter.Insert the plug into the PoE IN port, and tighten the liquid-tight adapter.Make sure the plug is correctly inserted.improperly. Before removing the network cable, dismantle the liquid-tight adapter first and then the plug. 11The lock loop on the AP is for your security needs. You can fasten the AP to a fixture for anti-theft. of a security lock to a fixture. Second, secure the lock plate into the lock loop.。

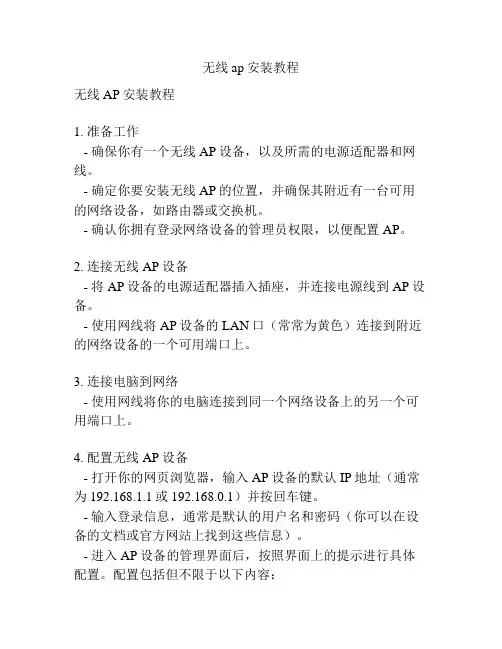

无线ap安装教程无线AP安装教程1. 准备工作- 确保你有一个无线AP设备，以及所需的电源适配器和网线。

- 确定你要安装无线AP的位置，并确保其附近有一台可用的网络设备，如路由器或交换机。

- 确认你拥有登录网络设备的管理员权限，以便配置AP。

2. 连接无线AP设备- 将AP设备的电源适配器插入插座，并连接电源线到AP设备。

- 使用网线将AP设备的LAN口（常常为黄色）连接到附近的网络设备的一个可用端口上。

3. 连接电脑到网络- 使用网线将你的电脑连接到同一个网络设备上的另一个可用端口上。

4. 配置无线AP设备- 打开你的网页浏览器，输入AP设备的默认IP地址（通常为192.168.1.1或192.168.0.1）并按回车键。

- 输入登录信息，通常是默认的用户名和密码（你可以在设备的文档或官方网站上找到这些信息）。

- 进入AP设备的管理界面后，按照界面上的提示进行具体配置。

配置包括但不限于以下内容：- 修改AP设备的名称和密码，以便于标识和安全性。

- 设置无线网络的SSID（无线网络名称）和密码，以便设备的连接和保护。

- 根据需要配置其他网络参数，如IP地址、子网掩码、网关和DNS服务器等。

5. 保存并应用配置- 在完成所有配置后，确保点击“保存”或“应用”按钮，以保存并应用你所做的更改。

- AP设备将重新启动并应用新的配置。

6. 连接其他设备- 使用无线设备（如手机、平板电脑或笔记本电脑）扫描无线网络，并选择你配置的AP设备的SSID。

- 输入之前设置的无线密码，连接到AP设备的无线网络。

现在，你已经成功安装了无线AP设备，并可以连接其他设备使用无线网络了。

记得定期检查和更新无线AP设备的配置，以确保网络的高效运行和安全性。

RG-AP820-A(V3)文档版本V1.5归档日期2022-11-17copyright © 2022 锐捷网络版权声明copyright © 2022 锐捷网络保留对本文档及本声明的一切权利。

未得到锐捷网络的书面许可，任何单位和个人不得以任何方式或形式对本文档的部分或全部内容进行复制、摘录、备份、修改、传播、翻译成其他语言、将其部分或全部用于商业用途。

、和其他锐捷网络商标均为锐捷网络的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

免责声明您所购买的产品、服务或特性等应受商业合同和条款的约束，本文档中描述的部分或全部产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，锐捷网络对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

锐捷网络保留在没有任何通知或者提示的情况下对文档内容进行修改的权利。

本手册仅作为使用指导。

锐捷网络在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。

前言读者对象本手册适合下列人员阅读●网络工程师●技术实施人员●网络管理员技术支持●锐捷网络官方网站：●锐捷网络官方网站服务与支持版块：/fw/●锐捷网络7*24h智能客服闪电兔：●锐捷网络7*24h技术服务热线：4008-111-000●锐捷网络售后服务工具——小锐云服：/special/fw/tool/xryf/●锐捷网络技术支持与反馈信箱：*********************.cn●锐捷网络文档支持与反馈信箱：**************.cn小锐云服APP 锐捷服务公众号本书约定1. 各类标志本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：危险表示重要安全操作指导。

在对设备进行操作时，应注意此类信息并了解放置发生意外的标准做法，否则可能会造成人身伤害。

快速安装手册RG-AP220系列无线接入点版权声明星网锐捷网络有限公司©2000-2010锐捷网络有限公司版权所有，并保留对本手册及本声明的一切权利。

未得到锐捷网络有限公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。

、、、、、、、、、、都是星网锐捷网络有限公司的注册商标，不得仿冒。

免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知，请关注锐捷网络有限公司网站提供的最新信息。

锐捷网络有限公司在编写本手册时已尽力保证其内容准确可靠，但对于本手册中的遗漏、不准确或错误，以及由此导致的损失和损害，锐捷网络有限公司不承担责任目录1AP快速安装手册 (4)1.1安装无线AP (4)1.1.1安全注意事项 (4)1.1.2安装无线AP (4)1.2检验设备状况 (6)1.2.1采用POE供电方式 (6)1.2.2采用适配器供电 (6)1.2.3检验设备上电状况 (6)1.2.4常见故障分析 (7)1 AP快速安装手册1.1 安装无线AP1.1.1 安全注意事项为保证无线AP正常工作和延长使用寿命，请遵从以下的注意事项：1. 请将设备放置于通风处；2. 避免设备处于高温环境；3. 请将设备信号远离高压电缆；4. 请将设备安装在室内；5. 请将设备远离强雷暴、强电场环境；6. 请将设备保持清洁，防止灰尘污染；7. 在清洁设备前，请将电源拔下；8. 禁用湿布擦拭设备、禁用液体清洗；9. 请不要在设备工作时打开机壳；10. 确保电源与设备电压相符；11. 请将设备固定牢固；12. 本设备符合国家及行业标准。

1.1.2 安装无线APa注意1. 在安装或移动无线AP的时候，请确保断开电源。

2. 请确保安装螺钉牢固可靠。

3. 请确保无线AP的安装位置以便于观察指示灯状态。

1.1.2.1 安装导管及螺钉安装时请使用推荐尺寸的螺钉和安装导管，具体推荐尺寸：直通膨胀管：M7x￠4.5x28 (mm)螺钉：4*20PABC (mm)图 1.螺钉示意图图 2.导管示意图1.1.2.2 安装步骤安装过程如下：在墙上所打的四个壁挂孔的大小及深度，请您根据所选安装导管及螺钉的尺寸自行判断，需确保安装导管能够置入孔内，仅留安装导管外沿在墙外，且拧入螺钉后可以将螺钉紧固在墙上。

锐捷无线A P交换机配置教程Last updated at 10:00 am on 25th December 2020无线AP无线AP（Access Point）即，它是用于的无线交换机，也是无线网络的核心。

无线AP 是移动计算机用户进入有线网络的接入点，主要用于宽带家庭、大楼内部以及园区内部，典型距离覆盖几十米至上百米，目前主要技术为系列。

大多数无线AP还带有接入点模式（AP client），可以和其它AP进行无线连接，延展网络的覆盖范围。

首先我们先登陆默认的AP网站：用户名为admin，密码没有。

出现这个界面就说明已经登陆到AP的网站了。

点击Configure（配置）来配置AP。

点击Quick Start进行快速配置。

点击Start进行下一步配置。

这里默认就好，Next。

这边名字可随便取。

然后Next。

这里一定要填China（CN），然后Next。

这里设置无线交换机的密码。

（自拟）这里设置时间可改可不改。

默认下一步就好了。

这里可修改可不修改。

这里是给vlan加标签，可更好的管理。

（默认）是否想手工配置这个AP，选择Yes。

这里的Model一定要选对（在AP的后面就有），11b/11g，这里一定要选Enable。

Connection method选择第一个是按照交换机的第二个端口连接到AP。

选择第二个是按照自己的安全码来选择AP。

出现这个界面，AP 的基本配置就配好了，然后Finish。

这里的IP将自动出现，因为刚才在Quick Start里已经配置过了。

这里的首选DNS，是局域网的DNS。

这里的1是默认的，2是自己配置的，只需填写Name就可以了。

Enabled和poe enabled的勾都要打上。

Enabled是开启这个端口，poe enabled是给AP供电的。

默认就好。

这里也默认。

这里的VLANs只需要设置DHCP Server。

DHCP分配给客户机的地址范围，这里配置的是121-200的地址可用。

锐捷无线A P交换机配置教程精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】无线AP无线AP（Access Point）即无线接入点，它是用于无线网络的无线交换机，也是无线网络的核心。

无线AP是移动计算机用户进入有线网络的接入点，主要用于宽带家庭、大楼内部以及园区内部，典型距离覆盖几十米至上百米，目前主要技术为802.11系列。

大多数无线AP还带有接入点客户端模式（AP client），可以和其它AP进行无线连接，延展网络的覆盖范围。

首先我们先登陆默认的AP网站：192.168.100.1用户名为admin，密码没有。

出现这个界面就说明已经登陆到AP的网站了。

点击Configure（配置）来配置AP。

点击Quick Start进行快速配置。

点击Start进行下一步配置。

这里默认就好，Next。

这边名字可随便取。

然后Next。

这里一定要填China（CN），然后Next。

这里设置无线交换机的密码。

（自拟）这里设置时间可改可不改。

默认下一步就好了。

这里可修改可不修改。

这里是给vlan加标签，可更好的管理。

（默认）是否想手工配置这个AP，选择Yes。

这里的Model一定要选对（在AP的后面就有），11b/11g，这里一定要选Enable。

Connection method选择第一个是按照交换机的第二个端口连接到AP。

选择第二个是按照自己的安全码来选择AP。

出现这个界面，AP 的基本配置就配好了，然后Finish。

这里的IP将自动出现，因为刚才在Quick Start里已经配置过了。

这里的首选DNS，是局域网的DNS。

这里的1是默认的，2是自己配置的，只需填写Name就可以了。

Enabled和poe enabled的勾都要打上。

Enabled是开启这个端口，poe enabled是给AP供电的。

默认就好。

这里也默认。

这里的VLANs只需要设置DHCP Server。

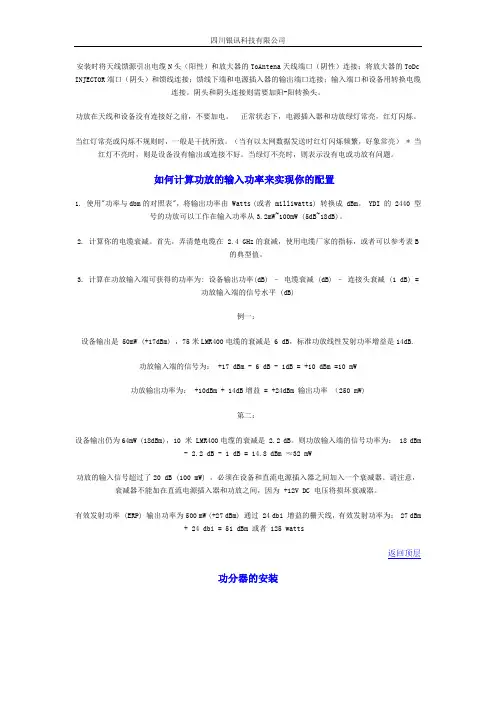

安装时将天线馈源引出电缆N头（阳性）和放大器的ToAntena天线端口（阴性）连接；将放大器的ToDc INJECTOR端口（阴头）和馈线连接；馈线下端和电源插入器的输出端口连接；输入端口和设备用转换电缆连接。

阴头和阴头连接则需要加阳-阳转换头。

功放在天线和设备没有连接好之前，不要加电。

正常状态下，电源插入器和功放绿灯常亮，红灯闪烁。

当红灯常亮或闪烁不规则时，一般是干扰所致。

（当有以太网数据发送时红灯闪烁频繁，好象常亮） * 当红灯不亮时，则是设备没有输出或连接不好。

当绿灯不亮时，则表示没有电或功放有问题。

如何计算功放的输入功率来实现你的配置1. 使用"功率与dbm的对照表"，将输出功率由 Watts (或者 milliwatts) 转换成 dBm。

YDI 的 2440 型号的功放可以工作在输入功率从3.2mW~100mW (5dB~18dB)。

2. 计算你的电缆衰减。

首先，弄清楚电缆在 2.4 GHz的衰减，使用电缆厂家的指标，或者可以参考表B的典型值。

3. 计算在功放输入端可获得的功率为: 设备输出功率(dB) –电缆衰减 (dB) –连接头衰减 (1 dB) =功放输入端的信号水平 (dB)例一：设备输出是 50mW (+17dBm) ，75米LMR400电缆的衰减是 6 dB，标准功放线性发射功率增益是14dB.功放输入端的信号为： +17 dBm - 6 dB - 1dB = +10 dBm =10 mW功放输出功率为： +10dBm + 14dB增益 = +24dBm 输出功率（250 mW)第二：设备输出仍为64mW (18dBm)，10 米 LMR400电缆的衰减是 2.2 dB。

则功放输入端的信号功率为： 18 dBm- 2.2 dB - 1 dB = 14.8 dBm ≈32 mW功放的输入信号超过了20 dB (100 mW) ，必须在设备和直流电源插入器之间加入一个衰减器。

RG-AP180-L-A 无线接入点文档版本V1.4归档日期2023-02-02copyright © 2023 锐捷网络版权声明copyright © 2023 锐捷网络保留对本文档及本声明的一切权利。

未得到锐捷网络的书面许可，任何单位和个人不得以任何方式或形式对本文档的部分或全部内容进行复制、摘录、备份、修改、传播、翻译成其他语言、将其部分或全部用于商业用途。

、和其他锐捷网络商标均为锐捷网络的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

免责声明您所购买的产品、服务或特性等应受商业合同和条款的约束，本文档中描述的部分或全部产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，锐捷网络对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

锐捷网络保留在没有任何通知或者提示的情况下对文档内容进行修改的权利。

本手册仅作为使用指导。

锐捷网络在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。

前言读者对象本手册适合下列人员阅读●网络工程师●技术实施人员●网络管理员技术支持●锐捷网络官方网站：●锐捷网络官方网站服务与支持版块：/fw/●锐捷网络7*24h智能客服闪电兔：●锐捷网络7*24h技术服务热线：4008-111-000●锐捷网络售后服务工具——小锐云服：/special/fw/tool/xryf/●锐捷网络技术支持与反馈信箱：*********************.cn●锐捷网络文档支持与反馈信箱：**************.cn小锐云服APP 锐捷服务公众号本书约定1. 各类标志本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：危险表示重要安全操作指导。

在对设备进行操作时，应注意此类信息并了解放置发生意外的标准做法，否则可能会造成人身伤害。

修订记录1 产品介绍RG-RAP210(E)是锐捷网络推出的802.11n无线网络的无线接入点产品，可以提供高达300Mbsp的接入速率。

RG-RAP210(E)产品充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无缝漫游等重要因素，配合锐捷睿易RAC无线控制器产品，完成无线用户数据转发、安全和访问控制。

RG-RAP210(E)采用内置天线设计，在提供更加美观的放装效果的同时，保证了无线信号覆盖范围，该产品呈壁挂式，可安全方便地安装于墙壁、天花板等各种位置。

RG-RAP210(E)产品可支持本地供电与远程以太网供电模式，可根据客户现场供电环境进行灵活选择，特别适合部署办公、酒店、商业零售企业应用。

1.1 RG-RAP210(E)硬件规格重量仅为主机和挂架的重量。

1.2 RG-RAP210(E)产品外观及接口RG-RAP210(E)包含包含1个UpLINK口，支持PoE功能、一个Reset孔，一个外接电源适配器的电源插座（DC12V/1A）。

其外观如下图所示：图1-1备注：web界面登陆，各端口默认IPaddress及Password说明如下表1.3 RG-RAP210(E)指示灯及按键说明Fit状态Fat模式2 安装前的准备2.1安全建议为了避免对人和设备造成伤害，请在安装RG-RAP210(E)前仔细阅读本书的安全建议。

以下的安全建议无法包含所有可能出现的危险情况。

2.2 安装安全⏹高温、多尘、有害气体、易燃、易爆、易受电磁干扰（大型雷达站、发射电台、变电站）及电压不稳、震动大或强噪声的环境不利于AP设备的工作，设备不要安装在这样的环境中。

⏹安装地应该干燥，不建议在距离海边很近的地方安装。

设备距离海边的距离要求大于500m，同时建议设备不要正对海风吹来的方向。

⏹严禁在易积水、渗水、滴漏、结露等地方进行设备安装。

在进行工程设计时，应根据通信网络规划和通信设备的技术要求，综合考虑气候、水文、地质、地震、电力、交通等因素，选择符合通信设备工程环境设计要求的地址。

●320 系列接入点●9/16" 和 15/16” 吊架轨道适配器如果发现任何不正确、缺失或损坏的部件，请通知您的供应商。

要退还本产品，请将此设备和其他随附的材料放入原始包装内装好，然后退还给供应商。

安装本设备必须由经过培训的 Aruba 认证移动专业人员 (ACMP) 或有类似资格的 Aruba 认证技术人员安装和维修。

安装本设备之前，请参阅 Aruba 320 Series Access Point Installation Guide （Aruba 320系列接入点安装指南），为此请扫描本节给出的二维码，或者访问 上的 Documentation （文档）选项卡，然后选择 Hardware Installation Guides （硬件安装指南）> Access Points （接入点）> 320 Series （320 系列）。

软件有关初始设置和软件配置的说明，请参阅最新版本的 AP Software Quick Start Guide （接入点软件快速开始指南），为此请扫描本节给出的二维码代码，或者访问 上的 Documentation （文档）选项卡，然后选择 Software User & Reference Guides （软件用户及参考指南） > Aruba Unified 。

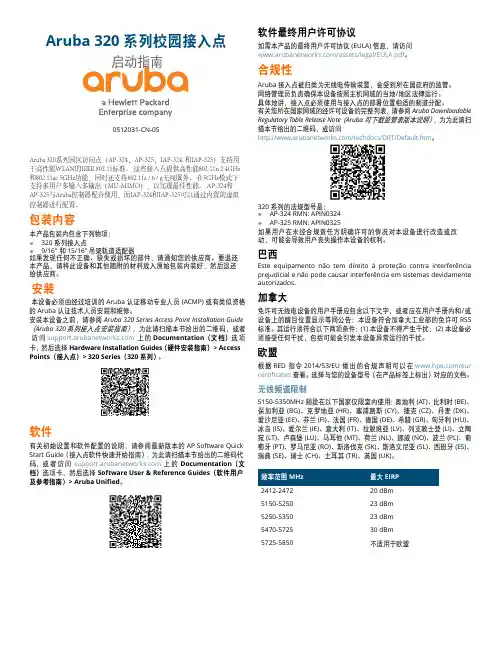

Aruba 320 系列校园接入点启动指南0512031-CN-05Aruba 320系列园区访问点（AP-324，AP-325，IAP-324, 和IAP-325）支持用于高性能WLAN的IEEE 802.11标准。

这些接入点提供高性能802.11n 2.4GHz 和802.11ac 5GHz功能，同时还支持802.11a / b / g无线服务。

在5GHz模式下支持多用户多输入多输出（MU-MIMO），以实现最佳性能。

AP-324和AP-325与Aruba控制器配合使用，而IAP-324和IAP-325可以通过内置的虚拟控制器进行配置。

修订记录1 产品介绍RG-RAP210(E)是锐捷网络推出的802.11n无线网络的无线接入点产品，可以提供高达300Mbsp的接入速率。

RG-RAP210(E)产品充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无缝漫游等重要因素，配合锐捷睿易RAC无线控制器产品，完成无线用户数据转发、安全和访问控制。

RG-RAP210(E)采用内置天线设计，在提供更加美观的放装效果的同时，保证了无线信号覆盖范围，该产品呈壁挂式，可安全方便地安装于墙壁、天花板等各种位置。

RG-RAP210(E)产品可支持本地供电与远程以太网供电模式，可根据客户现场供电环境进行灵活选择，特别适合部署办公、酒店、商业零售企业应用。

1.1 RG-RAP210(E)硬件规格重量仅为主机和挂架的重量。

1.2 RG-RAP210(E)产品外观及接口RG-RAP210(E)包含包含1个UpLINK口，支持PoE功能、一个Reset孔，一个外接电源适配器的电源插座（DC12V/1A）。

其外观如下图所示：图1-1备注：web界面登陆，各端口默认IPaddress及Password说明如下表1.3 RG-RAP210(E)指示灯及按键说明Fit状态Fat模式2 安装前的准备2.1安全建议为了避免对人和设备造成伤害，请在安装RG-RAP210(E)前仔细阅读本书的安全建议。

以下的安全建议无法包含所有可能出现的危险情况。

2.2 安装安全⏹高温、多尘、有害气体、易燃、易爆、易受电磁干扰（大型雷达站、发射电台、变电站）及电压不稳、震动大或强噪声的环境不利于AP设备的工作，设备不要安装在这样的环境中。

⏹安装地应该干燥，不建议在距离海边很近的地方安装。

设备距离海边的距离要求大于500m，同时建议设备不要正对海风吹来的方向。

⏹严禁在易积水、渗水、滴漏、结露等地方进行设备安装。

在进行工程设计时，应根据通信网络规划和通信设备的技术要求，综合考虑气候、水文、地质、地震、电力、交通等因素，选择符合通信设备工程环境设计要求的地址。

如有帮助，欢迎下载支持修订记录1 产品介绍RG-RAP220无线局域网接入设备是锐捷睿易自主研发的无线接入点产品之一。

主要面向高教、政府、医疗、普教、金融、商业等室内场景，既可以作为瘦AP( Fit AP )，与有线无线一体化交换机/无线控制器合组网。

也可以作为胖AP( Fat AP ) 独立进行组网，为无线局域网用户提供无线接入服务。

支持802.11a/b/g/n，采用双路双频设计，整机提供600Mbps接入速率。

1.1 RG-RAP220硬件规格重量仅为主机和挂架的重量。

1.2 RG-RAP220产品外观及接口RG-RAP220包含2个无线射频口、1个以太网接口，支持PoE功能、一个console端口，一个外接电源适配器的电源插座。

其外观如下图所示：图1-11.3 RG-RAP220指示灯及按键说明瘦ap胖ap电源RG-RAP220的电源可以采用适配器或者PoE输入。

在适配器供电时，需要采用我司配备的适配器（若用户需要适配器，需向我司另外单独采购）。

在PoE供电时，需要确保以太网另一端具有802.3af/802.3at供电能力。

散热方案RG-RAP220采用无风扇设计。

在放置ＡＰ时应在周围留有足够的空间以便于空气的流通。

2 安装前的准备2.1安全建议为了避免对人和设备造成伤害，请在安装RG-RAP220前仔细阅读本书的安全建议。

以下的安全建议无法包含所有可能出现的危险情况。

2.2 安装安全⏹高温、多尘、有害气体、易燃、易爆、易受电磁干扰（大型雷达站、发射电台、变电站）及电压不稳、震动大或强噪声的环境不利于AP设备的工作，设备不要安装在这样的环境中。

⏹安装地应该干燥，不建议在距离海边很近的地方安装。

设备距离海边的距离要求大于500m，同时建议设备不要正对海风吹来的方向。

⏹严禁在易积水、渗水、滴漏、结露等地方进行设备安装。

在进行工程设计时，应根据通信网络规划和通信设备的技术要求，综合考虑气候、水文、地质、地震、电力、交通等因素，选择符合通信设备工程环境设计要求的地址。

硬件安装手册RG-ES100GD-P系列交换机RG-ES100D-P系列交换机RG-ES100S-LP系列交换机RG-ES100 V2系列交换机RG-ES100GDS-P系列交换机RG-ES100G系列交换机RG-ES100GS系列交换机RG-ES100GS-P系列交换机RG-ES100GD系列交换机文档版本号：V 1.20版权声明锐捷网络©2020锐捷网络版权所有，并保留对本手册及本声明的一切权利。

未得到锐捷网络的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。

、、、、、、、、、、、、都是锐捷网络的注册商标，不得仿冒。

免责声明本手册内容依据现有信息制作，由于产品版本升级或其他原因，其内容有可能变更。

锐捷网络保留在没有任何通知或者提示的情况下对手册内容进行修改的权利。

本手册仅作为使用指导，锐捷网络在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。

技术支持●锐捷网络官方网站： 。

●您可以在官网中获得最新的产品技术资料、产品故障原因及问题分析、产品的应用解决方案、软件升级资料等等。

●锐捷网络在线客服：https:///?p=smb。

●您可以通过“在线客服”获得信息咨询、远程调试排障、软件维护等技术支持。

无需下载客户端，可以即时截图、发附件，方便快捷。

●锐捷网络官方网站服务与支持版块：/service.aspx。

●锐捷网络远程技术支持中心可以为所有的客户提供所需要的技术帮助和解决方案。

对于客户遇到的产品的安装、软件的配置以及其它的网络性能的问题，客户服务中心都将提供迅速的技术支持。

●7天无休技术服务热线：400-100-0078●锐捷网络技术论坛：●锐捷网络技术支持与反馈信箱：*********************.cn。

相关资料手册名称说明19寸固定架安装说明本手册对产品19寸固定架安装进行说明，并配有详细的安装实例。

修订记录1 产品介绍RG-RAP220无线局域网接入设备是锐捷睿易自主研发的无线接入点产品之一。

主要面向高教、政府、医疗、普教、金融、商业等室内场景，既可以作为瘦AP( Fit AP )，与有线无线一体化交换机/无线控制器合组网。

也可以作为胖AP( Fat AP ) 独立进行组网，为无线局域网用户提供无线接入服务。

支持802.11a/b/g/n，采用双路双频设计，整机提供600Mbps接入速率。

1.1 RG-RAP220硬件规格工作湿度：5％～95％（无凝结）存储湿度：5％～95％（无凝结）安装方式壁挂、吸顶防护等级IP41安全法规GB4943、IEC 60950-1EMC法规GB9254、EN301 489，EN50155：EN50121机械振动IEC61373射频法规无线发射设备型号核准、EN300 328、EN301 893MTBF >400000H重量仅为主机和挂架的重量。

1.2 RG-RAP220产品外观及接口RG-RAP220包含2个无线射频口、1个以太网接口，支持PoE功能、一个console端口，一个外接电源适配器的电源插座。

其外观如下图所示：图1-11.3 RG-RAP220指示灯及按键说明瘦ap胖ap电源RG-RAP220的电源可以采用适配器或者PoE输入。

在适配器供电时，需要采用我司配备的适配器（若用户需要适配器，需向我司另外单独采购）。

在PoE供电时，需要确保以太网另一端具有802.3af/802.3at供电能力。

散热方案RG-RAP220采用无风扇设计。

在放置ＡＰ时应在周围留有足够的空间以便于空气的流通。

2 安装前的准备2.1安全建议为了避免对人和设备造成伤害，请在安装RG-RAP220前仔细阅读本书的安全建议。

以下的安全建议无法包含所有可能出现的危险情况。

2.2 安装安全⏹高温、多尘、有害气体、易燃、易爆、易受电磁干扰（大型雷达站、发射电台、变电站）及电压不稳、震动大或强噪声的环境不利于AP设备的工作，设备不要安装在这样的环境中。

无线RG-AP320-I胖模式简单配置目录一、配置要点 (2)二、配置步骤 (2)三、验证配置 (8)四、配置文件 (9)一、配置要点1、console登陆到AP2、将AP切换为胖AP3、新建VLAN4、以太网物理接口封闭VLAN5、定义SSID6、创建射频卡子接口7、SSID和射频卡进行关联8、配置AP的管理IP地址及默认路由9、开启AP的Telnet功能二、配置步骤1、console登陆到AP，可以看到系统属于冷启动，物理接口和无线射频卡都开启了注：如果有提示输入密码，默认密码为ruijie2、将AP 切换为胖APAP 出厂设置默认为廋AP ，需要进行胖瘦切换3、新建VLAN注：此VLAN只有本地有效，上到交换机用户数据不会带VLAN标签4、以太网物理接口封装VLAN注：此VLAN只有本地有效，上到交换机用户数据不会带VLAN标签。

5、定义SSID6、创建射频卡子接口，必须封装VLAN，并且此VLAN要和以太网接口一致。

7、SSID和射频卡进行关联，第6步和第7步不能颠倒，完成后可以AP发射出来的无线信号。

8、配置AP的管理IP地址及默认路由，开启无线全局广播功能：9、开启AP的telnet功能三、验证配置1、确认是否可以收到无线信号并且关联成功：2、确认无线网卡获取的IP地址是否正常，是否可以ping通网关：3、确认是否可以上网：四、配置文件Ruijie#show runBuilding configuration...Current configuration : 2025 bytes!version RGOS 10.4(1b19)p2, Release(173487)(Tue Apr 29 16:00:46 CST 2014 -ngcf65)fair-schedulewebmaster level 0 username admin password 7 073f07221c1cwebmaster level 2 username guest password 7 0739162a0606http redirect port 8081!!!nfpp!vlan 1!vlan 10!!no service password-encryptionip fragment-quota 200!!!!spectral!!wlocation!!!logging rate-limit console 10 except warnings enable password ruijie!!!!!wids!!dot11 wlan 1vlan 10broadcast-ssidssid AP320!!link-check disable!!!!!data-plane wireless-broadcast enableinterface GigabitEthernet 0/1encapsulation dot1Q 10!interface Dot11radio 1/0no ip proxy-arprate-set 11b mandatory 1 2 5 11rate-set 11g mandatory 1 2 5 11rate-set 11g support 6 9 12 18 24 36 48 54 rate-set 11a mandatory 6 12 24rate-set 11a support 9 18 36 48 54rate-set 11n mcs-support 15station-role root-apmac-mode fatchan-width 20radio-type 802.11bantenna receive 3antenna transmit 3country-code CNIchannel 1mcast_rate 24coverage-rssi 10wlan-id 1!interface Dot11radio 1/0.10encapsulation dot1Q 10mac-mode fatmcast_rate 24!interface Dot11radio 2/0no ip proxy-arprate-set 11b mandatory 1 2 5 11rate-set 11g mandatory 1 2 5 11rate-set 11g support 6 9 12 18 24 36 48 54 rate-set 11a mandatory 6 12 24rate-set 11a support 9 18 36 48 54rate-set 11n mcs-support 15station-role root-apmac-mode fatno short-preamblechan-width 20radio-type 802.11aantenna receive 3antenna transmit 3country-code CNIchannel 149mcast_rate 24coverage-rssi 10wlan-id 1!interface Dot11radio 2/0.10encapsulation dot1Q 10mac-mode fatmcast_rate 24!interface BVI 10no ip proxy-arpip address 172.18.32.223 255.255.255.0!!!ip route 0.0.0.0 0.0.0.0 172.18.32.254 !!line con 0loginpassword adminline vty 0 4privilege level 15loginpassword ruijie!!end。

RuijieIndoorAP320-I胖ap配置AP01#show versionSystem description : Ruijie Indoor AP320-I (802.11a/n and 802.11b/g/n) By Ruijie Networks. System start time : 1969-12-31 23:59:59System uptime : 28:00:33:22System hardware version : 2.01System software version : AP_RGOS 11.1(2)B1System patch number : NASystem serial number : G1JD31P072483System boot version : 1.1.0AP01#show runBuilding configuration...Current configuration: 1915 bytesversion 11.1(2)B1hostname AP01!fair-schedule!aaa new-model!aaa authentication login yx group NPS local!spectral!url-rule audit-default-enable!cwmp!no service password-encryption!aaa group server radius NPSserver 10.10.30.10!ip radius source-interface BVI 20radius-server host 10.10.30.10 key meimeimemory low-watermark set 90was httpcache cacheable filetype jpg|jpeg|gif|png|bmp|ico|css|swf|js|xml|htm|html|shtml|exe|msi|pcap|cab|bin|iso|rar|zip |gz|bz2was httpcache self-definition ttl 43200!dot11 wlan 1ssid aoao!link-check disable!nfpp!wids!wlocation!enable password adminvlan 1!vlan 20!interface GigabitEthernet 0/1 encapsulation dot1Q 20!interface Dot11radio 1/0chan-width 20country-code CNradio-type 802.11bchannel 6antenna receive 3antenna transmit 3rate-set 11b mandatory 1 2 5 11rate-set 11g mandatory 1 2 5 11rate-set 11g support 6 9 12 18 24 36 48 54 rate-set 11n mcs-support 15no ampdu-rtsstation-role root-ap!interface Dot11radio 1/0.10 encapsulation dot1Q 20wlan-id 1!interface Dot11radio 2/0chan-width 20country-code CNno short-preambleradio-type 802.11achannel 153antenna receive 3antenna transmit 3rate-set 11a mandatory 6 12 24rate-set 11a support 9 18 36 48 54 rate-set 11n mcs-support 15 no ampdu-rtsstation-role root-ap!interface Dot11radio 2/0.10 encapsulation dot1Q 20wlan-id 1!interface BVI 20ip address 10.10.10.2 255.255.255.0!wlansec 1security rsn enablesecurity rsn ciphers aes enable security rsn akm psk enable security rsn akm psk set-key ascii honey !ip route 0.0.0.0 0.0.0.0 10.10.10.1!no offline-detect!line console 0password meimeiline vty 0 4privilege level 15login authentication yxpassword meimei !end。
