数字式木材水份测试仪使用说明书

水分测定仪使用方法说明书引言水分测定仪是一种专用设备，用于准确测定样品中的水分含量。

本文将详细介绍水分测定仪的使用方法，帮助用户正确操作设备，并获得准确的测试结果。

1. 设备介绍水分测定仪由下列部件组成：1.1 电子控制面板：包括操作按钮、显示屏和指示灯，用于设定参数、显示测量结果和指示设备状态。

1.2 加热装置：用于将样品进行加热，以蒸发其中的水分。

1.3 称量装置：测定样品的质量。

1.4 传感器：用于检测样品中的水分含量。

2. 使用准备在进行水分测定之前，需要进行以下准备工作：2.1 将水分测定仪放置在平稳的工作台面上，确保设备稳定可靠。

2.2 检查设备电源是否连接，确保正常供电。

2.3 打开仪器开关，待设备初始化完成。

2.4 清洁加热装置和传感器，确保无杂质影响测量结果。

3. 操作步骤3.1 样品准备：（1）取一定量的样品，根据样品特性决定取样数量和重量。

（2）将样品放置在密封容器中，以防止水分流失。

3.2 参数设置：（1）根据样品特性，设定合适的测量温度和时间。

（2）通过操作面板上的按钮，进入参数设置界面，并逐步设定相关参数。

3.3 测量操作：（1）将样品放入设备的加热装置中，确保密封性。

（2）根据设备的要求操作控制面板，启动测量过程。

（3）测量过程中，注意观察设备指示灯和显示屏上的信息，确保设备正常工作。

3.4 测量结果：（1）测量完成后，等待设备冷却。

（2）打开仪器，取出样品，并用称重仪器测量样品质量。

（3）将测得的样品质量输入到电子控制面板中。

（4）设备将根据设定的参数计算出样品中的水分含量，并显示在屏幕上。

4. 维护和注意事项4.1 定期清洁仪器：使用后，必须清洁加热装置和传感器，避免杂质对测量结果的影响。

4.2 妥善保存设备：在不使用时，应将设备存放在干燥、通风的地方，避免受潮或受损。

4.3 正确使用电源：保证设备正常供电，防止电源问题引起的测试不准确或设备损坏。

4.4 遵守设备规定的安全操作：仪器操作人员要严格按照设备说明书中的操作规程进行，避免人身安全事故的发生。

木材含水量测定仪安全操作及保养规程前言为了确保木材含水量测定仪的正常运行和使用者的安全，特制定本文档，以规范操作流程和保养方法。

一、使用前的检查1.确认设备外观无明显损伤或破损。

2.检查电源线、传感器和接线是否齐全并紧固。

3.检查电源线是否匹配电压，如不匹配请更换电源线。

4.打开设备，检查屏幕是否显示正常。

二、使用步骤1.将要测定的木材样品尽可能打磨光滑，避免表面有空洞或凸起。

2.打开设备，等待预热完毕约5分钟。

3.将木材样品放置于设备传感器位置，保持木材表面和传感器接触良好。

4.等待约2-3秒后，设备屏幕上显示的数据即为木材的含水量。

5.取下样品并进行下一次测量。

三、注意事项1.木材含水量测定仪使用场所应干燥通风，避免露天使用。

2.禁止在使用设备时进行其他操作或离开使用地点。

3.测量时应尽量选择完整的样品进行检测，避免部分样品导致测量误差。

4.如设备长时间未使用，请将其置于干燥通风处，避免灰尘和湿气侵入设备内部。

四、保养方法1.长时间未使用时，将设备存放在干燥处，并定期打开设备进行预热，避免仪器老化。

2.使用后应及时将设备清洁干净，避免污物侵入器件和内部元件，影响使用寿命。

3.对于电源线和传感器等易损件，应定期更换以保证设备的正常运行。

五、故障处理1.若设备不工作，请检查电源线是否插紧，电源是否正常。

2.若设备屏幕不能正常显示，请检查电源线和检测器是否插好。

3.若设备显示不准确，请检查样品和检测器之间的接触是否良好。

结束语木材含水量测定仪是一种非常实用的设备，在使用过程中请保证安全，并注意设备的保养以延长使用寿命。

美国瓦格纳WAGNER MMC220木材水分测试仪中文说明书1、将MMC220木材水分测试仪的后盖打开，安装好电池。

2、开机：按下【ON开关键】显示出：2.2.03、设置树种密度按【树种设置键】，在树种密度表中找到所需要的树种的密度（0.20-1.00）——每按一次加1，从020-100循环，4、读取结果按下【ON开关键】，即可读出该种木材的密度，如数字闪烁跳动，请在按【ON开关键】出现【+】锁定键，即可显示精准的数字结果。

注意：测试结果偏差在1°之内属于正常范围。

MMC220木材水分仪，树种表树种规格。

阔叶树种0.41.......................................桤木，红0.61.......................................苹果木0.49.......................................灰，黑0.58.......................................灰，蓝0.56.......................................灰，绿0.55.......................................粉煤灰，俄勒冈州0.55.......................................灰，红0.60.......................................灰，白0.39.......................................阿斯Bigtooth 0.38.......................................阿斯彭，0.37.......................................椴木，美国0.64.......................................榉木，美国0.55.......................................桦木，纸0.65.......................................桦木，甜0.55.......................................桦木，白0.62.......................................桦木，黄河0.38.......................................巴特纳特0.50.......................................樱桃，黑0.43.......................................板栗，美国0.34..........................杨木，苦瓜杨树0.35.......................................杨木，黑色0.40.......................................杨木，东欧0.64.......................................山茱萸，开花0.50.......................................榆木，美国0.63.......................................榆木，阔叶树种规格。

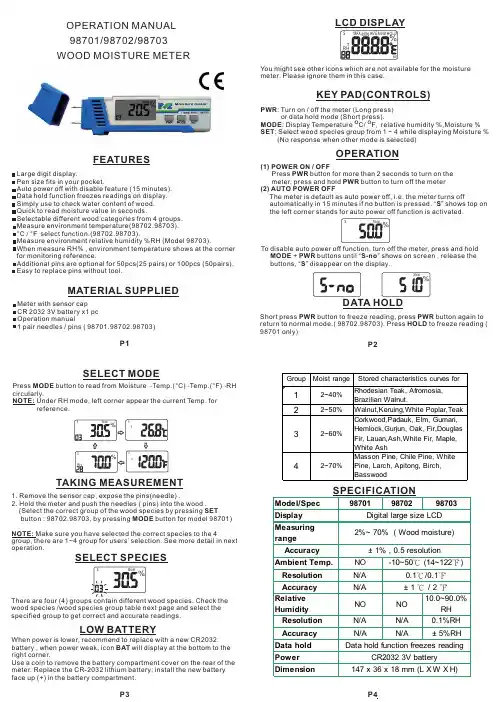

OPERATION MANUAL 98701/98702/98703WOOD MOISTURE METERFEATURESLarge digit display.Pen size fits in your pocket.Auto power off with disable feature (15 minutes).Data hold function freezes readings on display.Simply use to check water content of wood.Quick to read moisture value in seconds.Selectable different wood categories from 4 groups.Measure environment temperature(98702.98703).°C / °F select function.(98702.98703).Measure environment relative humidity %RH (Model 98703).When measure RH% , environment temperature shows at the corner for monitoring reference.Additional pins are optional for 50pcs(25 pairs) or 100pcs (50pairs).Easy to replace pins without tool.MATERIAL SUPPLIEDMeter with sensor cap CR 2032 3V battery x1 pc Operation manual1 pair needles / pins ( 98701.98702.98703)P1LCD DISPLAYYou might see other icons which are not available for the moisture meter. Please ignore them in this case.KEY PAD(CONTROLS)PWR :Turn on / off the meter (Long press)or data hold mode (Short press).: Display Temperature o C/oF, relative humidity %,Moisture %MODE : Select wood species group from 1 ~ 4 while displaying Moisture %SET (No response when other mode is selected)OPERATION(1) POWER ON / OFFPress button for more than 2 seconds to turn on the PWR meter, press and hold button to turn off the meter PWR (2)AUTO POWER OFFThe meter is default as auto power off, i.e. the meter turns offautomatically in 15 minutes if no button is pressed.“”shows top on S the left corner stands for auto power off function is activated.Short press button to freeze reading, press button again to PWR PWR return to normal mode.( 98702.98703). Press to freeze reading (HOLD 98701 only)DATA HOLDTo disable auto power off function, turn off the meter, press and hold MODE PWR S-no +buttons until “”shows on screen , release the buttons,“”disappear on the display.S P2TAKING MEASUREMENT1. Remove the sensor cap, expose the pins(needle) .2. Hold the meter and push the needles ( pins) into the wood .(Select the correct group of the wood species by pressing SETbutton : 98702.98703, by pressing button for model 98701)MODE NOTE:Make sure you have selected the correct species to the 4group, there are 1~4 group for users’selection. See more detail in next operation.SELECT MODEPress button to read from Moisture Temp.(°C)Temp.(°F)RH MODE →→→circularly.NOTE:Under RH mode, left corner appear the current Temp. forreference.SELECT SPECIESwood species /wood species group table next page and select the specified group to get correct and accurate readings.LOW BATTERYWhen power is lower, recommend to replace with a new CR2032battery , when power weak, icon will display at the bottom to the BAT right corner.Use a coin to remove the battery compartment cover on the rear of the meter. Replace the CR-2032 lithium battery; install the new battery face up (+) in the battery compartment.P3P4。

计量编号
出厂型号仪器工作条件图一图二2.为保证
测量读数
测量。

3.测量木
材时必须
图三
图四批准/日期

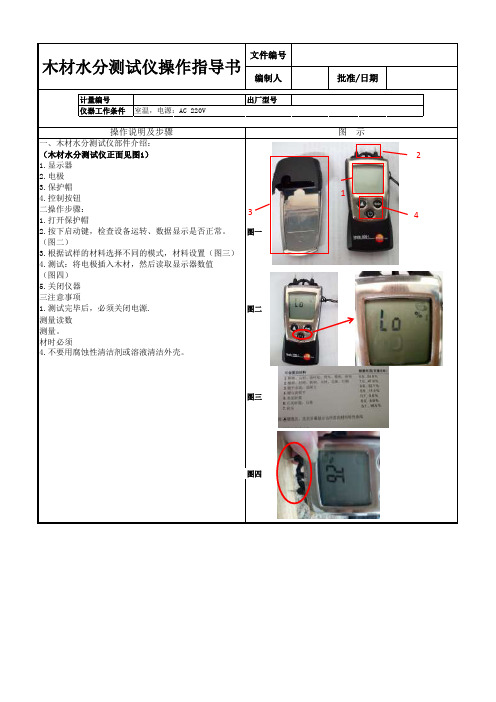

室温，电源：AC 220V 编制人木材水分测试仪操作指导书
文件编号4.控制按钮
4.不要用腐蚀性清洁剂或溶液清洁外壳。

（图四）
4.测试：将电极插入木材，然后读取显示器数值
5.关闭仪器
二操作步骤：1.打开保护帽
操作说明及步骤
图 示一、木材水分测试仪部件介绍：
（木材水分测试仪正面见图1）
1.显示器
2.按下启动键，检查设备运转、数据显示是否正常。

1.测试完毕后，必须关闭电源.（图二）
3.根据试样的材料选择不同的模式，材料设置（图三）
3.保护帽
三注意事项
2.电极
1234。

SD-C50感应式木材测湿仪一、仪表简介该木材测湿仪是引进美国先进技术研制而成的高性能、数字化水分测量仪器。

仪器采用高周波原理，数字显示，传感器与主体机合为一体，设有10个档位用来测量不同树种的含水率。

该仪表测量水分精度高，且体积小，重量轻，可随身携带在现场检测。

是木材行业在生产过程中检测水分的理想仪器。

二、产品特点1、广泛的测定范围仪器可适用于生材到干燥材及各种木材制品，大范围的含水率测定，其测量范围是0-100％。

2、便携式仪器重量约200g，长约160mm，适于现场使用，携带方便。

3、不破坏被检测物体只需将探头轻轻接触被测物体表面，不破坏物体表面，电磁波即可到达木材中部进行水分测定。

即使表面做了处理也可以准确测定。

直观测定木材深处50mm，取其内部的含水率平均值直观显示出来。

4、简单快捷的树种修正机构能保证仪器对各种树种的含水率测定予以补偿，提高测量的准确性。

三、测定原理本产品利用电磁波可测出被测物体约50mm深度的诱电率。

并在瞬时内计算出其测定的中间值，以模拟表示。

另外，由于使用高频测定原理，不会伤害被测物体表面。

四、技术参数测定方式：高频电磁波感应式显示方式：液晶数字显示测量深度：约50mm测量范围：0—100%分辨率：0.1%精度：±0.5%(0-50%)；±1%(50-100%)使用环境温度：-5℃—60℃树种修正：10段旋钮电源：1节9V电池尺寸：160×60×27（mm）重量：200g五、操作方法1、将转换档位旋钮转至所测树种位置（将树种档位表），其它树种请参照树种比重选择所对应的档位。

2、手持仪表，（探头勿与被测物接触）按下开关ON键，液晶显示00.0±0.5以内，则仪表处于可测量状态；如不在此范围内，缓慢调整调零旋钮（ZERO），使液晶屏上的显示数字在00.0±0.5以内即可。

3、仪器圆头（感应器）与木材表面接触为一直线，待数字稳定后所显示的值即为木材含水率。

文件名称
文件编号版本号
A/0分发号颁布时间编制
审核批准步骤根据木材密度选择档位
调整档位打开开关调零测试把调整好的水分仪紧贴在产品表面，显示器显示
的数值就是木材的含水率。

滑动档位调整开关调整档位打开仪器开关，液晶显示屏显示数字为可用状态找开开关后如果显示屏不能显示为0.00,就旋转左边按钮进行微调，直到仪表显示0.00后方可进行
测量

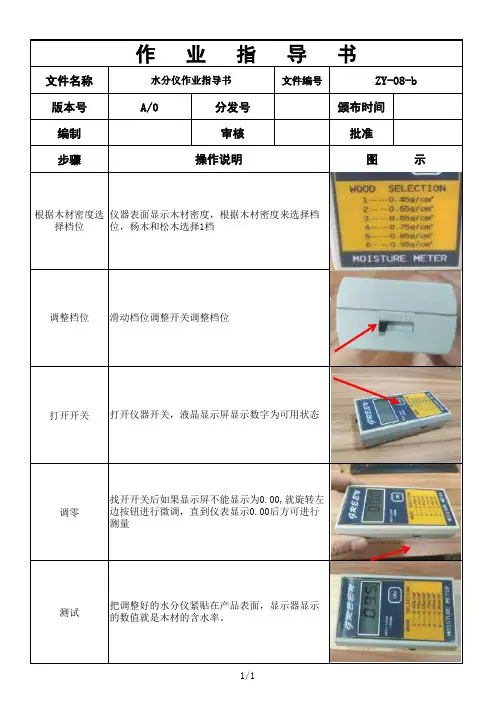

作 业 指 导 书
水分仪作业指导书ZY-08-b 操作说明图 示仪器表面显示木材密度，根据木材密度来选择档
位，杨木和松木选择1档1/1。

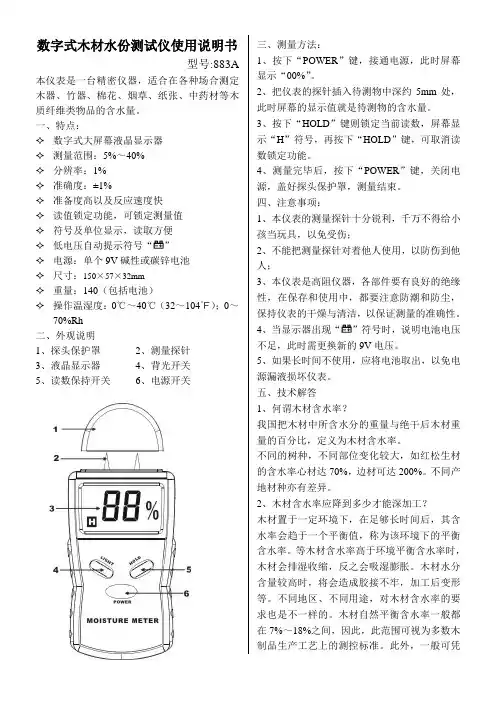

数字式木材水份测试仪使用说明书型号:883A 本仪表是一台精密仪器，适合在各种场合测定木器、竹器、棉花、烟草、纸张、中药材等木质纤维类物品的含水量。

一、特点：✧数字式大屏幕液晶显示器✧测量范围：5%～40%✧分辨率：1%✧准确度：±1%✧准备度高以及反应速度快✧读值锁定功能，可锁定测量值✧符号及单位显示，读取方便✧低电压自动提示符号“”✧电源：单个9V碱性或碳锌电池✧尺寸：150×57×32mm✧重量：140（包括电池）✧操作温湿度：0℃～40℃（32～104℉）；0～70%Rh二、外观说明1、探头保护罩2、测量探针3、液晶显示器4、背光开关5、读数保持开关6、电源开关三、测量方法：1、按下“POWER”键，接通电源，此时屏幕显示“00%”。

2、把仪表的探针插入待测物中深约5mm处，此时屏幕的显示值就是待测物的含水量。

3、按下“HOLD”键则锁定当前读数，屏幕显示“H”符号，再按下“HOLD”键，可取消读数锁定功能。

4、测量完毕后，按下“POWER”键，关闭电源，盖好探头保护罩，测量结束。

四、注意事项：1、本仪表的测量探针十分锐利，千万不得给小孩当玩具，以免受伤；2、不能把测量探针对着他人使用，以防伤到他人；3、本仪表是高阻仪器，各部件要有良好的绝缘性，在保存和使用中，都要注意防潮和防尘，保持仪表的干燥与清洁，以保证测量的准确性。

4、当显示器出现“”符号时，说明电池电压不足，此时需更换新的9V电压。

5、如果长时间不使用，应将电池取出，以免电源漏液损坏仪表。

五、技术解答1、何谓木材含水率？我国把木材中所含水分的重量与绝干后木材重量的百分比，定义为木材含水率。

不同的树种，不同部位变化较大，如红松生材的含水率心材达70%，边材可达200%。

不同产地材种亦有差异。

2、木材含水率应降到多少才能深加工？木材置于一定环境下，在足够长时间后，其含水率会趋于一个平衡值，称为该环境下的平衡含水率。
