桥梁工程-思考题

《桥梁工程》复习思考题1?? 桥梁有哪些基本类型？按结构体系划分，有梁式桥、拱桥、钢架桥、悬索桥、斜拉桥2?? 按照结构体系分类，各种类型的受力特点是什么？：1）梁桥：在竖向荷载作用下无水平反力、以受弯为主的结构。

2）拱桥：在竖向荷载作用下产生水平推力。

3）刚构桥：在竖向荷载作用下，梁部主要受弯，柱脚处产生水平反力，介于梁桥和拱桥之间。

4）斜拉桥：斜拉索将主梁吊住，使主梁变成多点弹性支承连续梁工作，并承受斜拉索水平分力施加的压力作用。

5）悬索桥：桥塔承受缆索通过鞍索传来的垂直荷载和水平荷载以及加劲梁支撑在塔身上的反力，并将各种荷载传递到下部的塔墩和基础3?? 桥梁按哪两种指标划分桥梁的大小？具体有哪些规定？按多孔跨径总L和单孔跨径划分4?? 各种体系桥梁的常用跨径范围是多少？各种桥梁目前最大跨径是多少，代表性的桥梁名称？中国有哪些桥梁已经排名世界前列？答：梁桥常用跨径在20米以下，采用预应力混凝土结构时跨度一般30-50米。

代表性的桥梁有丫髻沙。

拱桥一般跨径在500米以内。

目前最大跨径552米的重庆朝天门大桥。

钢构桥一般跨径为40-50米之间。

目前最大跨径为红河大桥桥的最大跨径265米5?? 桥梁的基本组成部分有哪些？各组成部分的作用如何？有五大件和五小件组成。

具体有桥跨结构、支座系统、桥墩、桥台、基础、桥面铺装、排水防水系统、栏杆、伸缩缝和灯光照明。

桥跨结构是线路遇到障碍时，跨越这类障碍的主要承载结构。

支座系统式支承上部结构并传递荷载于桥梁墩台上，应满足上部结构在荷载、温度或其他因素所预计的位移功能。

桥墩是支承两侧桥跨上部结构的建筑物。

桥台位于河道两岸，一端与路堤相接防止路堤滑塌，另一端支承桥跨上部结构。

基础保证墩台安全并将荷载传至地基的结构部分。

桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明与桥梁的服务功能有关。

6?? 名词的含义：净跨径，计算跨径，桥梁全长，设计洪水位，桥下净空，桥面净空计算跨径：（支座）桥跨结构支座中心之间的距离。

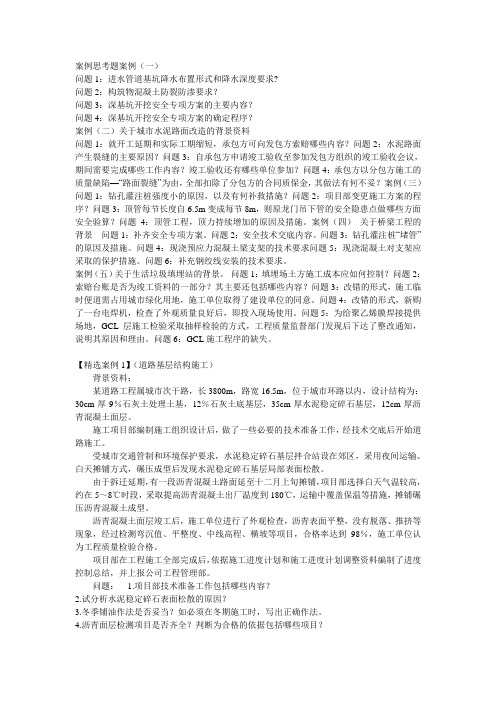

案例思考题案例（一）问题1：进水管道基坑降水布置形式和降水深度要求?问题2：构筑物混凝土防裂防渗要求？问题3：深基坑开挖安全专项方案的主要内容？问题4：深基坑开挖安全专项方案的确定程序？案例（二）关于城市水泥路面改造的背景资料问题1：就开工延期和实际工期缩短，承包方可向发包方索赔哪些内容？问题2：水泥路面产生裂缝的主要原因？问题3：自承包方申请竣工验收至参加发包方组织的竣工验收会议，期间需要完成哪些工作内容？竣工验收还有哪些单位参加？问题4：承包方以分包方施工的质量缺陷—“路面裂缝”为由，全部扣除了分包方的合同质保金，其做法有何不妥？案例（三）问题1：钻孔灌注桩强度小的原因，以及有何补救措施？问题2：项目部变更施工方案的程序？问题3：顶管每节长度自6.5m变成每节8m，则原龙门吊下管的安全隐患点做哪些方面安全验算？问题4：顶管工程，顶力持续增加的原因及措施。

案例（四）关于桥梁工程的背景问题1：补齐安全专项方案。

问题2：安全技术交底内容。

问题3：钻孔灌注桩“堵管”的原因及措施。

问题4：现浇预应力混凝土梁支架的技术要求问题5：现浇混凝土对支架应采取的保护措施。

问题6：补充钢绞线安装的技术要求。

案例（五）关于生活垃圾填埋站的背景。

问题1：填埋场土方施工成本应如何控制？问题2：索赔台账是否为竣工资料的一部分？其主要还包括哪些内容？问题3：改错的形式，施工临时便道需占用城市绿化用地，施工单位取得了建设单位的同意。

问题4：改错的形式，新购了一台电焊机，检查了外观质量良好后，即投入现场使用。

问题5：为给聚乙烯膜焊接提供场地，GCL层施工检验采取抽样检验的方式，工程质量监督部门发现后下达了整改通知，说明其原因和理由。

问题6：GCL施工程序的缺失。

【精选案例1】（道路基层结构施工）背景资料：某道路工程属城市次干路，长3800m，路宽16.5m，位于城市环路以内，设计结构为：30cm厚9％石灰土处理土基，12％石灰土底基层，35cm厚水泥稳定碎石基层，12cm厚沥青混凝土面层。

桥梁工程（上册）思考题1.试述桥梁设计的程序和每—设计阶段的主些内容？2.桥梁的纵断面和横断面设汁纳主要内容是什么？3.公路桥梁荷载有哪几种类型？解释其每一类型的定义和所包括的荷载？4.梁桥按横截由型式分为哪几种?分析其每一类型的优缺点及其适用性？5.整体式斜交板桥有何受力特点？板内主筋应如何配置?6.试述装配式T形梁的横隔梁作用及其连接方法？7.试述拱桥静力体系分为哪几种类型？解释其每一类型的特性？8.双曲拱桥主供圈有哪几部分构造组成？各部分构造都有何作用？9.拱桥上的伸缩缝和变形缝有何作用？它们分别布置在拱桥的哪些位置?10.分析柱式桥墩和桩柱式桥墩为何在桥梁中得到较广泛的采用？11.埋置式桥台在构造和受力上有何持点?它的适用范围有哪些？12.轻型桥台在构造和受力上有何特点?计算中如何考虑?13.在涵洞的洞身中为何要设沉降缝？如何设置？14.山坡涵洞的洞身有几种形式?各有何构造特点并适用于什么场合？15.桥梁施工组织设计中应编写哪些主要内容?16.斜交桥梁的锥坡坡脚如何放样？17.钢筋骨架的焊接为什么要先点焊后跳焊？18.简要叙述先张法预应力施工的程序及其优缺点？19.叙述后张法预应力施工中锥形锚具配锥锚式干斤项的张拉操作方法？20.简单叙述连续梁桥顶推法施工的主要程序?21.简要叙述石拱桥施工中主拱圈的砌筑方法及其适用范围?22.拱桥安装时，主拱圈的预加拱度的确定位考虑哪此因素?施工中如何考虑这此因素？23.简要叙述预制拼装拱肋的转体施工方法?24.简要叙述桥梁静裁试验中短期试验加载的程序？25.梁桥抗震的常用措施主要有哪些？26.叙述桥梁抗震的设防起点如何确定?27.桥梁上部结构的基本施工方法，以及其特点和适用场合。

28.在桥梁施工中有哪些主要的施工设备？29.在预应力技术中，先张法与后张法预应力混凝土结构的工艺区别、适用范围和施工要求是什么？30.桥梁的基础形式有哪些？简述其构造特点和适用范围。

桥梁墩台与基础作业题桥墩部分1、简述桥墩的类型以及重力式桥墩的构造特点。

2、柔性墩和空心墩在构造和受力上有什么特点？3、铁路桥梁墩台设计荷载如何分类，荷载组合有哪几种？4、什么是最不利荷载组合？如何确定？5、简述铁路桥梁重力式桥墩设计的方法与步骤。

6、铁路桥梁重力式桥墩力学检算内容和目的是什么？7、什么是应力重分布？如何计算？如何根据下图计算矩形桥墩截面的应力重分布？（图2）8、公路桥梁的作用效应组合有哪几种？9、柔性桥墩的结构特点和计算图示是什么？10、空心墩的设计计算内容包括哪几个方面？为什么要计算空心墩截面的温度应力？11、参照下图推求近似计算柔性墩顶约束反力的计算公式。

图1图2桥台部分1、桥台的类型有哪些？重力式桥台常用的几种形式各有什么特点？2、如何确定重力式桥台的长度和各细部尺寸？3、重力式桥台的力学计算与桥墩有什么区别？4、台后的填土、活载土压力如何计算？天然地基上的浅基础设计1 浅基础与深基础有哪些区别？确定基础埋置深度应考虑哪些因素？基础埋置深度对地基承载力、沉降有什么影响？如何确定地基的承载力？2 刚性扩大基础为什么要验算基底合力偏心距？何谓刚性角，它与什么因素有关？3 地基（基础）沉降计算包括哪些步骤？在什么情况下应验算桥梁基础的沉降？4 某桥墩为混凝土实体墩刚性扩大基础，控制设计的荷载组合为：支座反力840kN 及930kN ；桥墩及基础自重5480kN ；设计水位以下墩身及基础浮力1200kN ；制动力84kN ；墩帽与墩身风力分别为2.1kN 和16.8kN 。

结构尺寸及地质、水文资料见图2-45（基底宽3.1m ，长9.9m ）。

要求验算：①地基承载力；②基底合力偏心距；③基础稳定性。

5 （选做）有一桥墩墩底为矩形2m ×8m ，刚性扩大基础（20号混凝土）顶面设在河床下1m ，作用于基础顶面荷载（组合II ）：轴心垂直力N =5200kN ，弯矩M =840kN.m ，水平力H =96kN 。

绪论1.桥梁的作用是什么？它是由哪几个主要部分组成的？各部分的主要作用是什么？桥梁（bridge）就是供车辆（汽车、列车）和行人等跨越障碍（河流、山谷、海湾或其他线路等）的工程建筑物、支座上部结构、下部结构、2.解释以下几个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑高度、桥渡。

对梁式桥，设计洪水位线上相邻两桥墩（或桥台）间的水平净距L0,称为桥梁的净跨径。

各孔净跨径之和，称为总跨径，它反映出桥位处泄洪能力的大小。

桥跨结构相邻两支座间的距离L1, 称为计算跨径。

桥梁结构的分析计算以计算跨径为准。

桥长：对梁桥，两桥台侧墙或八字墙尾端之间的距离LT，可称为桥梁全长。

桥面（或铁路桥梁的轨底）至桥跨结构最下缘的垂直高度h，称为桥梁建筑高度。

3.按照力学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受力特点是什么？按结构体系及其受力特点，桥梁可划分为梁、拱、索三种基本体系和组合体系。

梁作为承重结构，主要是以其抗弯能力来承受荷载的。

拱桥(图1.2(c))的主要承重结构是具有曲线外形的拱圈(arch ring)。

在竖向荷载作用下，拱圈主要承受轴向压力，但也受弯、受剪。

拱趾处的支承反力除了竖向反力外，还有较大的水平推力(thrust)。

但大跨度悬索桥的主要承重结构为缆。

组合体系桥(combined system bridge)指承重结构采用两种基本体系，或一种基本体系与某些构件（梁、塔、柱、斜索等）组合在一起的桥。

4. 请根据各类桥梁的力学特点，你认为各自有竞争力的跨度范围是什么？适用于什么样的地质条件？（思考题）第二章桥梁工程的规划与设计1.什么是桥梁的净空（限界）？它有什么用途？是保证车辆、行人安全通过桥梁所需要的桥梁净空界限。

建筑限界：路面（轨面）以上的一定宽度和高度范围内，不允许有任何设施及障碍物侵入的规定最小净空尺寸。

2.桥梁设计包括哪些内容？确定桥梁的高度、长度和孔径划分时，应分别考虑哪些因素？桥梁立面、断面和平面布置。

桥梁工程第一篇总论第一章绪论一、名词解释：1.桥梁建筑高度：是上部结构底缘至桥面的垂直距离。

2.计算跨径（梁式桥）：对于设支座桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁（如拱桥、刚构桥等），为上、下部结构的相交面之中心间的水平距离。

3.标准跨径（梁式桥）：是指两相邻桥墩中线之间的距离，或墩中线至桥台台背前缘之间的距离。

4.桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面行车道长度。

5.净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距。

二、问答题：1．桥梁由哪几部分组成？答：桥梁由五个“大部件”与五个“小部件”组成。

所谓五大部件是指桥梁承受汽车或其他作用的桥跨上部结构与下部结构，它们要通过所承受作用的计算与分析，是桥梁结构安全性的保证。

这五大部件是：1）桥跨结构（或称桥孔结构、上部结构），是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。

2）支座系统，它支承上部结构并传递荷载于桥梁墩台上，它应保证上部结构在荷载、温度变化或其他因素作用下所预计的位移功能。

3）桥墩，是在河中或岸上支承两侧桥跨上部结构的建筑物。

4）桥台，设在桥的两端，一端与路堤相接，并防止路堤滑塌。

为保护桥台和路堤填土，桥台两侧常做一些防护工程。

另一侧则支承桥跨上部结构的端部。

5）墩台基础，是保证梁墩台安全并将荷载传至地基的结构部分。

基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。

所谓五小部件都是直接与桥梁服务功能有关的部件。

这五小部件是：1）桥面铺装（或称行车道铺装）。

铺装的平整、耐磨性、不翘曲、不渗水是保证行车舒适的关键。

特别在钢箱梁上铺设沥青路面的技术要求甚严。

2）排水防水系统。

应迅速排除桥面上积水，并使渗水可能性降至最小限度。

此外，城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。

道路与桥梁试题一、选择题（每题1分，共5分）1. 在道路设计中，下列哪种路面结构形式最为常见？A. 沥青混凝土路面B. 水泥混凝土路面C. 砖石路面D. 木板路面2. 桥梁按结构体系划分，不属于下列哪一类？A. 梁式桥B. 拱式桥C. 悬索桥D. 浮桥3. 道路工程中，下列哪种材料通常用于路面基层？A. 沥青混合料B. 水泥混凝土C. 碎石D. 粘土4. 在桥梁工程中，下列哪种方法常用于桥梁基础的施工？A. 打桩法B. 浇筑法C. 预制法D. 爆炸法5. 道路设计中，下列哪个参数与道路的横向坡度无关？A. 路面宽度B. 路面结构层厚度C. 路面材料D. 路面排水系统二、判断题（每题1分，共5分）6. 道路纵断面设计的主要目的是为了确保道路的平顺性和舒适性。

（）7. 桥梁的上部结构主要承受车辆的垂直荷载。

（）8. 在道路工程中，沥青混凝土路面通常具有较高的抗滑性能。

（）9. 桥梁的下部结构包括桥墩、桥台和基础等部分。

（）10. 道路交叉口设计的主要目的是为了提高交叉口的通行能力。

（）三、填空题（每题1分，共5分）11. 道路工程中，________是路面结构中的承重层，主要承受车辆荷载的竖向力。

12. 桥梁工程中，________是桥梁的上部结构，主要承受车辆的横向荷载。

13. 道路设计中，________是道路纵断面设计的重要参数，直接影响道路的排水和行车舒适性。

14. 桥梁工程中，________是桥梁的下部结构，主要承受桥梁的自重和车辆荷载。

15. 道路交叉口设计的主要目的是为了提高交叉口的________。

四、简答题（每题2分，共10分）16. 简述道路纵断面设计的主要考虑因素。

17. 简述桥梁上部结构的主要作用。

18. 简述道路交叉口设计的主要原则。

19. 简述桥梁下部结构的主要组成部分。

20. 简述道路工程中沥青混凝土路面的主要优点。

五、应用题（每题2分，共10分）21. 某道路工程需要设计一段长为1000m的道路，设计车速为60km/h，试计算该道路的直线段最小长度。

三、名词解释（15％，每题3分）1、净跨径梁式桥的净+径指设计洪水位上相邻两个桥墩（或桥台)之间的净距。

2、永久作用:在设计使用期内，其作用位置和大小、方向不随时间变化，或其变化与平均值相比可忽略不计。

3、合理拱轴线：在某一荷载作用下使得拱的各个截面弯矩为零的拱轴线.4、荷载横向分布系数：某根梁所承受的最大荷载是各个轴数的倍数。

5、弹性中心:使得δ12 =δ21 的刚臂端部几何位置。

三、简答题（20％，每题5 分。

请简要回答下列各题.）1、伸缩缝的作用是什么？如何计算伸缩缝的变形量?伸缩缝的作用:保证桥跨结构在气温变化、活载作用、砼收缩与徐变等影响下按静力图式自由地变形，使车辆在设缝处平顺通过，防止雨水、垃圾、泥土等渗入阻塞，减少噪音。

伸缩缝的变形量Δl :主要考虑温度伸长量Δ + t l 、缩短量Δ − t l ,收缩徐变量s Δl ,安装误差量E Δl 。

2、桥面排水系统如何进行设计？桥面设置横坡（1。

5％～2%）.桥面纵坡〉2％，桥长〈50m，不设泄水孔；桥面纵坡〉2％,桥长〉=50m,设一个泄水管;桥面纵坡〈2％，每隔6~8m 设一个泄水管。

泄水管:要求过水面积不小于2～3cm2/m2，左右对称或交错排列，距缘石20～50cm，可在人行道下设置。

3、支座有何作用？简支梁桥的支座按静力图式有哪几种？板式橡胶支座的构造和工作特点?支座的作用：传递上部结构的支承反力，包括恒载和活载引起的竖向力和水平力;保证结构在活载、温度变化、混凝土收缩和徐变等因素作用下的自由变形,使上、下部结构的实际受力符合结构的静力图式.静力图式：固定支座、活动支座。

板式橡胶支座:由橡胶片和加劲层组成。

活动机理：利用橡胶的不均匀弹性压缩实现转角θ ，利用其剪切变形实现水平位移Δ。

4、拱桥总体布置的主要内容有哪些？拱桥的主要标高有哪些？拱桥矢跨比大小对结构受力有何影响?拱桥总体布置的主要内容：桥址方案比较，确定桥位,根据水文、地质情况，合理拟定桥梁的长度、跨径、孔数、桥面标高、主拱圈的矢跨比等。

桥梁工程模拟5一、名词解释（25分）：1. 汽车冲击系数：汽车以较高速度驶过桥梁时，由于桥面不平整、发动机震动等原因，会引起桥梁结构的振动，从而造成内力增大，这种动力效应称为冲击作用。

在计算中采用静力学的方法来考虑，即引入一个竖向动力效应的增大系数——冲击系数，来计及汽车荷载的冲击作用。

2.桥面板：是直接承受车辆轮压的板，它与主梁梁肋和横隔梁联系在一起，既保证了梁的整体作用，又将荷载传递于主梁。

3.标准跨径：标准跨径，梁桥为桥墩中线间或桥墩中线与台背前缘间的距离；对于拱桥为净跨径。

4.持久状态：持久状况指桥涵建设成后承受自重、汽车荷载等持续时间很长的状况，必须进行承载能力和正常使用两种极限状态设计；5.重力式桥台：靠自身重量来平衡外力而保持稳定的桥台。

二、选择题（20分）：1. 桥梁基本组成部分不包括( B )。

A. 上部结构；B. 路堤；C. 支座；D. 附属设施2. 桥梁结构的力学计算是以( C )为准的。

A. 净跨径；B. 总跨径；C. 计算跨径；D. 标准跨径3. 公路桥梁设计的基本原则不包括( C )。

A. 技术先进；B. 安全可靠；C. 环境保护和可持续发展；D. 综合利用4. 装配式钢筋混凝土简支板桥承重板的计算单元是（A）。

A. 1块板；B. 1m宽板带；C. 荷载有效分布宽度的板；D. 行车道宽度的板5. 某桥计算跨径为60m，当计算剪力效应时，公路—Ⅱ级车道荷载的集中荷载标准值为(C )kN。

A. 360；B. 432；C. 324；D. 2706. 车道荷载用于桥梁结构的( )计算，车辆荷载用于桥梁结构的( C )计算。

A. 上部结构，下部结构；B. 局部加载，整体；C. 整体，局部加载、涵洞、桥台和挡土墙土压力等；D. 上部结构，整体7. 钢筋混凝土结构按正常使用极限状态计算是以（D ）为基础的。

A. 弹性理论；B. 塑性理论；C. 弹塑性理论；D. 弹性理论或弹塑性理论8. 当弯道桥梁的曲线半径等于或小于( C )m时，需考虑汽车荷载的离心力作用。

1.桥梁与涵洞的区别？桥跨度在5米以上，涵洞跨度小于5米。

按建设规模分类，涵洞属于桥梁。

2.桥梁包括哪些组成部分？桥梁是由上部结构（包括桥跨结构、桥面构造）、下部结构（包括桥墩、桥台、基础）、支座、防护设施及调节河流构筑物等组成。

3.简述桥梁分类（1）.按主体结构用材分类钢桥、混凝土桥、钢及混凝土组合梁桥、石桥、木桥等。

（工程上常把混凝土桥和砖石桥统称为圬工桥）。

（2）.按建设规模分类特大桥、大桥、中桥、小桥、涵洞（3）.按平面布置分类直桥（正桥）、斜桥、弯桥（曲线梁桥）、坡桥、匝道桥4.桥梁设计的基本原则是什么？公路桥梁应根据所在公路的作用、性质和将来发展的需要，除应符合技术先进、安全可靠、适用耐久、经济合理的要求外，还应按照美观和有利环保的原则进行设计，并考虑因地制宜、就地取材、便于施工和养护等因素。

5.桥梁的平面设计、纵断面设计和横断面设计主要包括哪些内容？桥梁的平面设计为桥位的选定，应结合工程地质、桥涵水文、两岸接线等综合考虑，病应尽量使桥位与水流正交。

桥梁纵断面设计包括确定桥长、桥梁的分孔、桥面高程与桥下净空、桥上和桥头引道的纵坡以及基础埋置深度等。

桥梁的横断面设计，主要取决与桥面的宽度和不同桥跨结构横断面的形式。

6.桥梁建设包括哪些程序？“预可”阶段、“工可”阶段、初步设计、技术设计、施工图设计7.什么是三阶段设计？什么是两阶段设计？什么情况下采用三阶段设计？什么情况下采用两阶段设计？两阶段设计即初步设计和施工图设计。

对于技术简单、方案明确的小桥，也可采用一阶段设计，即施工图设计。

对技术复杂的大型桥梁，采用三阶段设计，即在初步设计后增加一个技术阶段，在这一阶段要针对全部技术难点，然后再做施工图设计。

8.作用分为哪几类？是怎样划分的？永久作用、可变作用和偶然作用。

永久作用主要指恒载，可变作用包括活载、温度作用等，偶然作用包括地震作用和撞击作用。

9.在作用分类表中，有些作用称作“力”，有些作用称作“荷载”，有些作用称作“作用”，应如何理解与区分？作用于桥梁结构的荷载和引起结构外加变形或约束变形的原因统称为作用。
