优选西门子真空断路器讲解

• 配电
• 参数覆盖广
• 多种尺寸可选
• 10000次免维护
• 多种安装方式可选
• 30000次操作寿命• 风力发电配电
• 卓越的真空开关技术
• 10000次免维护
• 多种安装方式可选
• 30000次操作寿命

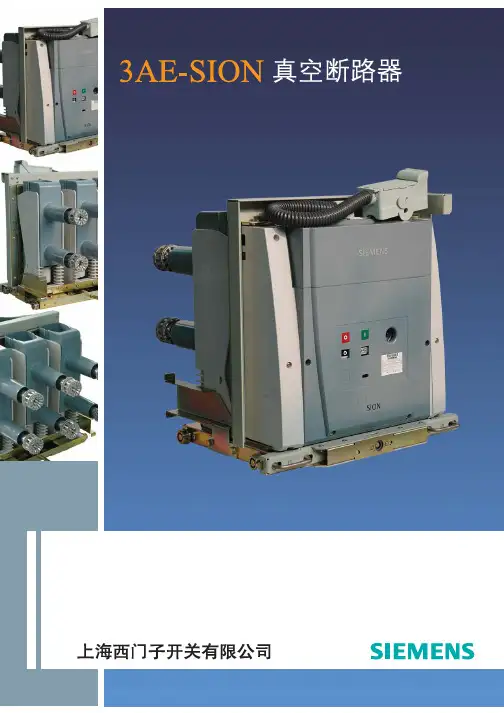

SION 3AE50
SION 3AE52
17,5
SION AE
中压配电真空断路器
广泛应用在配电，工业和基础设施领域
SION 真空断路器可以用来开断中压配电系统的各种负载，可以安装在空气绝缘开关柜中。

多种尺寸可选的的手车部分，触臂和触头等使安装非常便捷。

真空断路器可以控制架空线，电缆，变压器，电容器，和电机的关合，广泛应用在配电，工业和基础设施领域。

3AH上海西门子开关有限公司2杰出的真空开关技术现在，真空已成为中压断路器领域中成本－效益最佳的灭弧介质。

使用最优化的真空开关技术，我们的产品在各方面都呈现了超常规的优良特性。

最显著的优点●稳定的绝缘性能－在真空环境下，没有分解物，由于严格地密封，外界环境对其无影响。

●恒定的触头接触电阻－由于真空下无氧化，能保持触头表面的清洁。

因此，在设备的整个寿命周期内，触头接触电阻一直维持在较小水平。

●开断次数高－额定电流开断最高达30，000次，短路电流开断次数可高达100次。

一万次操作次数内免维护在正常条件下，3AH 断路器在10000次操作内是免维护的，即在前10000次操作或前10年运行无需润滑和机械调整，两个条件以先到为准。

触头磨损很小，电弧电压只有20到200V 。

燃弧时间最大仅15ms ，触头间隙间的能量消耗很小。

灭弧原理当触头分离时，被遮断的电流产生金属蒸汽，电流通过金属蒸汽通道维持至下一电流零点，电弧在过零处被遮断。

金属蒸汽在数微秒内丧失导电性能－这样触头间隙的介质强度能迅速地重新恢复。

根据不同的开断容量，可以选择多种触头形状及尺寸大小。

●横向磁场触头：在这种结构中，电流在约小于10kA 时呈扩散状。

电流更大则呈集聚状绕触头旋转。

●纵向磁场触头：在此结构中，电弧始终保持扩散状，即使电流高达72kA 也是这样。

3AH 真空断路器——真空开关技术的结晶●德国西门子公司最新设计●配用新一代西门子真空灭弧室，更适合中国电力系统的技术标准和运行条件●理想的触头材料和形状，保证较小的截流值和终身稳定的接触电阻●所有零部件全部满足西门子德国质量标准●完备的型式试验●机电寿命高●在正常条件下，10000次操作次数内免维护●零部件少，结构紧凑合理，确保操作更可靠，更安全●理想的感性和容性负荷的开断特性横向及纵向磁场中的电弧3高质量的3AH 真空断路器西门子真空断路器3AH 系列系结合多年的产品设计和运行经验，基于原3AF 真空断路器并针对中国电力系统绝缘要求而进行改进开发和生产的新一代产品。

西门子断路器说明书讲解学习西门子断路器说明书真空断路器 3AH3 7.2KV-36KV（2）真空灭弧室图2/5给出了用于3AH3真空断路器中的真空灭弧室的基本结构的剖视图。

根据型号，真空灭弧室（30.）被固定在上支架（20.）。

电弧室（33.）安装在两个陶瓷绝缘子（32.）之间。

静触片（31.）被直接连接在柜上。

动触片（36.）被安装固定在导轨（35.）中的接线端子螺栓（36.1）上。

金属波纹管形成到灭弧室的真空密封连接。

图2/5真空灭弧室安装在3AH3真空断路器中的真空灭弧室被定型核准符合联邦德国的X 射线规则。

它们符合1987年1月8号（联邦法公报第144页）§8规定的X 射线规则的要求和附件Ⅲ第5部分规定的额定瞬间交流电压符合DIN VDE/IDE标准。

补充说明基本型号的真空断路器包括：带有机械和电气反转的电气操作机械（储能电动机）（M1）合闸线圈（Y9）脱扣分路（Y1）64头带金属孔眼套筒的低压插塞式连接器（X0）辅助开关，6常开+6常闭（S1）“合闸线圈储能”信号的位置开关（S41，S42）断路器分闸信号，信号复位开关（S6，S7）操作次数计数器防止误合闸的闭锁每个3AH3真空断路器也可以装有下面一些设备：接线板（X0）扩展的辅助开关，12常开+12常闭（S1）脱扣分路3AX1101 （Y2）电流互感器操作脱扣3AX1102 （Y4，Y5）电流互感器操作脱扣3AX1104（0.1WS）（Y6）低电压脱扣3AX1103 （Y7）手动电气合闸机械闭锁除标准的脱扣分路外，3AH3真空断路器也可以最多安装两个3AX11型脱扣分路。

在一览表HG11中声明了容许的辅助设备组合和特定的型号。

安装在配电柜或手车上安装供应的3AH3真空断路器是敞开的，可以看到“和闸弹簧脱扣”指示。

在安装3AH3真空断路器之前，先移走运输设备（制动器和定位器）。

根据提供的图纸，面向松开的相间隔板安装。

在将3AH3真空断路器安装进柜中或手车上之前，检查它的额定铭牌数据（避免混乱），比较交货单指明的额定电压与本地可供的电源电压。

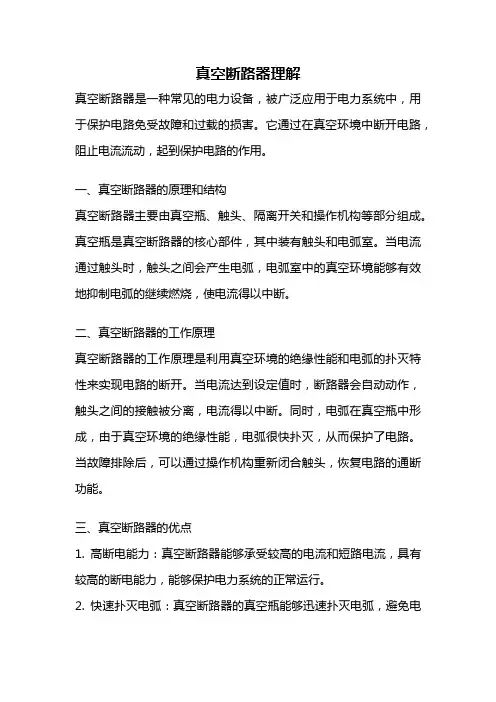

真空断路器理解真空断路器是一种常见的电力设备，被广泛应用于电力系统中，用于保护电路免受故障和过载的损害。

它通过在真空环境中断开电路，阻止电流流动，起到保护电路的作用。

一、真空断路器的原理和结构真空断路器主要由真空瓶、触头、隔离开关和操作机构等部分组成。

真空瓶是真空断路器的核心部件，其中装有触头和电弧室。

当电流通过触头时，触头之间会产生电弧，电弧室中的真空环境能够有效地抑制电弧的继续燃烧，使电流得以中断。

二、真空断路器的工作原理真空断路器的工作原理是利用真空环境的绝缘性能和电弧的扑灭特性来实现电路的断开。

当电流达到设定值时，断路器会自动动作，触头之间的接触被分离，电流得以中断。

同时，电弧在真空瓶中形成，由于真空环境的绝缘性能，电弧很快扑灭，从而保护了电路。

当故障排除后，可以通过操作机构重新闭合触头，恢复电路的通断功能。

三、真空断路器的优点1. 高断电能力：真空断路器能够承受较高的电流和短路电流，具有较高的断电能力，能够保护电力系统的正常运行。

2. 快速扑灭电弧：真空断路器的真空瓶能够迅速扑灭电弧，避免电弧继续燃烧，减少了对电路的损害。

3. 高可靠性：真空断路器的触头部分采用特殊材料制造，具有良好的机械性能和电气性能，能够保证设备的长期可靠运行。

4. 节能环保：真空断路器的断电过程中没有油污、有毒气体或污染物的产生，不会对环境造成污染，符合节能环保的要求。

四、真空断路器的应用领域真空断路器广泛应用于电力系统中的配电站、变电站和工矿企业等场所。

它可以用于电力系统的过载保护、短路保护和接地故障保护等方面，确保电力系统的正常运行和安全稳定。

五、真空断路器的发展趋势随着电力系统的发展和需求的增加，真空断路器的技术也在不断创新和改进。

目前，一些新型的真空断路器已经应用于特殊环境和高压电网中，具有更高的断电能力和更好的电弧扑灭特性。

同时，真空断路器还逐渐向智能化方向发展，具备自动保护和远程监控的功能，提高了设备的使用效率和可靠性。
