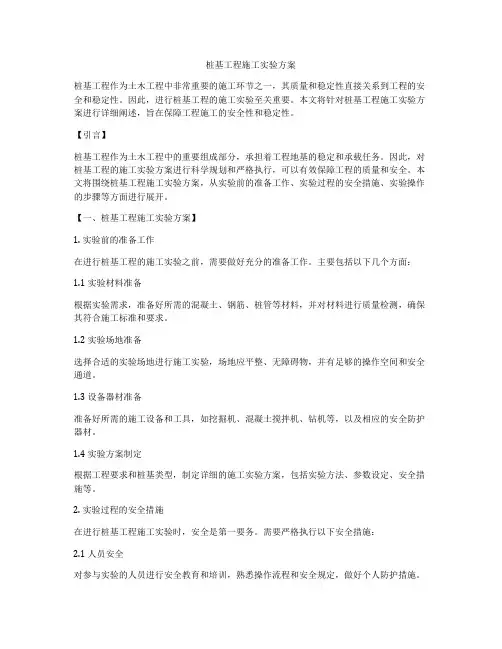

桩基工程施工实验方案桩基工程作为土木工程中非常重要的施工环节之一,其质量和稳定性直接关系到工程的安全和稳定性。
因此,进行桩基工程的施工实验至关重要。
本文将针对桩基工程施工实验方案进行详细阐述,旨在保障工程施工的安全性和稳定性。
【引言】桩基工程作为土木工程中的重要组成部分,承担着工程地基的稳定和承载任务。
因此,对桩基工程的施工实验方案进行科学规划和严格执行,可以有效保障工程的质量和安全。
本文将围绕桩基工程施工实验方案,从实验前的准备工作、实验过程的安全措施、实验操作的步骤等方面进行展开。
【一、桩基工程施工实验方案】1. 实验前的准备工作在进行桩基工程的施工实验之前,需要做好充分的准备工作。
主要包括以下几个方面:1.1 实验材料准备根据实验需求,准备好所需的混凝土、钢筋、桩管等材料,并对材料进行质量检测,确保其符合施工标准和要求。
1.2 实验场地准备选择合适的实验场地进行施工实验,场地应平整、无障碍物,并有足够的操作空间和安全通道。
1.3 设备器材准备准备好所需的施工设备和工具,如挖掘机、混凝土搅拌机、钻机等,以及相应的安全防护器材。
1.4 实验方案制定根据工程要求和桩基类型,制定详细的施工实验方案,包括实验方法、参数设定、安全措施等。
2. 实验过程的安全措施在进行桩基工程施工实验时,安全是第一要务。
需要严格执行以下安全措施:2.1 人员安全对参与实验的人员进行安全教育和培训,熟悉操作流程和安全规定,做好个人防护措施。
2.2 设备安全保证施工设备的良好状态和安全运行,定期检查设备,确保设备正常使用并配备紧急停机装置。
2.3 环境安全施工现场应设置明显的安全警示标识,保持施工现场整洁有序,确保通风畅通,杜绝火源。
3. 实验操作的步骤进行桩基工程的施工实验时,需要按照以下步骤进行操作:3.1 立桩定位根据设计要求和现场情况,在桩位处进行测量和定位,确保桩位的准确性和稳定性。
3.2 钻孔成孔根据桩型和设计要求,使用钻机对桩孔进行成孔作业,注意孔壁的稳定和垂直度的控制。
第1篇一、实验目的本次实验旨在了解和掌握中央空调系统的安装与调试流程,熟悉各类空调设备的使用方法和调试技巧,提高实际操作能力,确保空调系统安全、稳定、高效运行。
二、实验内容1. 中央空调系统安装(1)根据设计图纸,对现场进行实地测量,确定空调机组安装位置、管道走向、风管尺寸等。
(2)进行空调机组、管道、阀门、风机盘管等设备的安装。
(3)完成电气线路的敷设和接通。
2. 中央空调系统调试(1)对空调系统进行试运行,检查设备运行状况,确保无异常。
(2)进行风量测定与调整,确保各个风口风量符合设计要求。
(3)对空调机组进行单机试运转,检查设备运行状况,确保无异常。
(4)进行系统无生产负荷联合试运转及调试,确保各个设备协调运行。
(5)对空调系统进行带冷(热)源的正常联合试运转,观察系统运行状况,确保系统安全、稳定、高效运行。
三、实验步骤1. 现场准备(1)对现场进行实地测量,确定空调机组安装位置、管道走向、风管尺寸等。
(2)准备好安装工具和材料,如扳手、螺丝刀、切割机、焊接机等。
2. 空调机组安装(1)根据设计图纸,确定空调机组安装位置,确保设备与周围设施的距离符合要求。
(2)进行空调机组、管道、阀门、风机盘管等设备的安装。
3. 电气线路敷设(1)根据设计图纸,进行电气线路的敷设。
(2)完成电气线路的接通,确保线路连接牢固、安全。
4. 系统调试(1)对空调系统进行试运行,检查设备运行状况,确保无异常。
(2)进行风量测定与调整,确保各个风口风量符合设计要求。
(3)对空调机组进行单机试运转,检查设备运行状况,确保无异常。
(4)进行系统无生产负荷联合试运转及调试,确保各个设备协调运行。
(5)对空调系统进行带冷(热)源的正常联合试运转,观察系统运行状况,确保系统安全、稳定、高效运行。
四、实验结果与分析1. 空调机组安装及电气线路敷设符合设计要求,设备运行状况良好。
2. 系统调试过程中,各个设备运行协调,无异常现象。

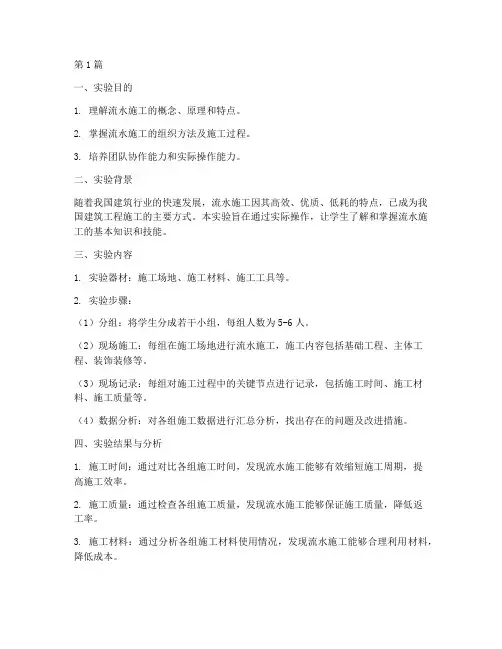

第1篇一、实验目的1. 理解流水施工的概念、原理和特点。
2. 掌握流水施工的组织方法及施工过程。
3. 培养团队协作能力和实际操作能力。
二、实验背景随着我国建筑行业的快速发展,流水施工因其高效、优质、低耗的特点,已成为我国建筑工程施工的主要方式。
本实验旨在通过实际操作,让学生了解和掌握流水施工的基本知识和技能。
三、实验内容1. 实验器材:施工场地、施工材料、施工工具等。
2. 实验步骤:(1)分组:将学生分成若干小组,每组人数为5-6人。
(2)现场施工:每组在施工场地进行流水施工,施工内容包括基础工程、主体工程、装饰装修等。
(3)现场记录:每组对施工过程中的关键节点进行记录,包括施工时间、施工材料、施工质量等。
(4)数据分析:对各组施工数据进行汇总分析,找出存在的问题及改进措施。
四、实验结果与分析1. 施工时间:通过对比各组施工时间,发现流水施工能够有效缩短施工周期,提高施工效率。
2. 施工质量:通过检查各组施工质量,发现流水施工能够保证施工质量,降低返工率。
3. 施工材料:通过分析各组施工材料使用情况,发现流水施工能够合理利用材料,降低成本。
4. 团队协作:通过实验,发现流水施工需要团队成员之间密切配合,提高团队协作能力。
五、实验总结1. 通过本次实验,学生对流水施工的概念、原理和特点有了更深入的了解。
2. 实验过程中,学生们掌握了流水施工的组织方法及施工过程,提高了实际操作能力。
3. 通过团队协作,学生们培养了良好的沟通能力和团队精神。
4. 实验结果证明,流水施工具有高效、优质、低耗的特点,是建筑工程施工的主要方式。
六、改进措施1. 优化施工方案:针对施工过程中出现的问题,及时调整施工方案,提高施工效率。
2. 加强人员培训:提高施工人员的技术水平和综合素质,确保施工质量。
3. 严格控制材料:合理使用材料,降低施工成本。
4. 强化团队协作:加强团队成员之间的沟通与配合,提高施工效率。
5. 完善施工管理:建立健全施工管理制度,确保施工顺利进行。

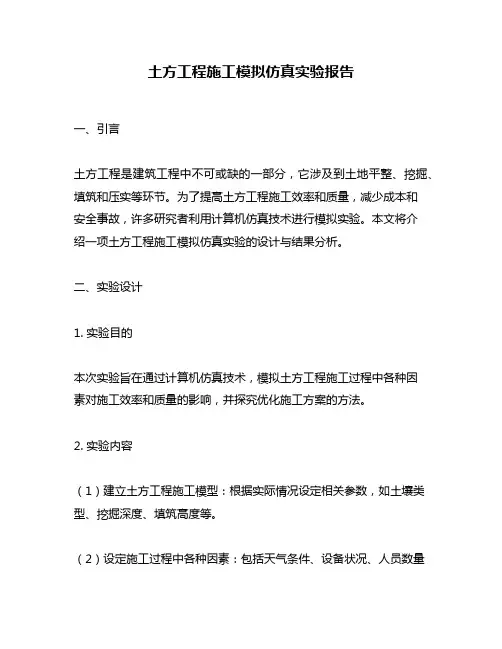

土方工程施工模拟仿真实验报告一、引言土方工程是建筑工程中不可或缺的一部分,它涉及到土地平整、挖掘、填筑和压实等环节。
为了提高土方工程施工效率和质量,减少成本和安全事故,许多研究者利用计算机仿真技术进行模拟实验。
本文将介绍一项土方工程施工模拟仿真实验的设计与结果分析。
二、实验设计1. 实验目的本次实验旨在通过计算机仿真技术,模拟土方工程施工过程中各种因素对施工效率和质量的影响,并探究优化施工方案的方法。
2. 实验内容(1)建立土方工程施工模型:根据实际情况设定相关参数,如土壤类型、挖掘深度、填筑高度等。
(2)设定施工过程中各种因素:包括天气条件、设备状况、人员数量等。
(3)运行模型并收集数据:记录每个时间点的挖掘深度、填筑高度等数据,并统计总用时和总成本。
(4)分析数据并优化施工方案:利用数据分析软件对收集到的数据进行处理,找出施工过程中的瓶颈,并提出优化建议。
3. 实验步骤(1)建立土方工程施工模型:利用计算机辅助设计软件,根据实际情况建立土方工程施工模型。
(2)设定施工过程中各种因素:根据实际情况设定天气条件、设备状况、人员数量等因素。
(3)运行模型并收集数据:运行模型并记录每个时间点的挖掘深度、填筑高度等数据,并统计总用时和总成本。
(4)分析数据并优化施工方案:利用数据分析软件对收集到的数据进行处理,找出施工过程中的瓶颈,并提出优化建议。
三、实验结果分析1. 模拟结果通过模拟实验,我们得到了以下结果:(1)在不同天气条件下,土方工程的施工效率和质量存在显著差异。
在晴天条件下,施工速度最快,但是容易出现塌方等问题;在雨天条件下,施工速度较慢,但是填筑效果较好。
(2)设备状况和人员数量对土方工程的影响也很大。
设备完好、人员充足的情况下,施工效率和质量都能得到保证。
(3)通过分析数据,我们发现土方工程施工过程中的瓶颈主要在于挖掘深度和填筑高度。
在这两个环节中,需要特别注意土壤的稳定性和压实度。
2. 优化建议针对以上问题,我们提出以下优化建议:(1)根据天气条件合理安排施工计划。
工程施工调试实验报告范文实验目的:通过对某工程施工过程进行调试实验,探索施工过程中可能会遇到的问题,并寻找解决方法,确保工程施工顺利进行。
实验内容:本次实验以某工程项目的施工过程为基础,通过模拟施工现场,进行施工调试实验。
实验内容包括以下几个方面:1. 施工设备调试:对施工所需的设备进行检查和调试,确保设备正常运转,能够满足施工需求。
包括起重机、混凝土搅拌机、钢筋加工机等设备的检查和调试。
2. 施工材料准备:检查施工所需的材料,包括水泥、砂石、钢筋等材料的质量和数量,确保材料质量达标,数量充足。
3. 施工方案制定:制定施工方案,包括施工计划、施工工序和施工流程等方面。
确保施工过程按照计划进行,做到有序、高效。
4. 施工现场布置:对施工现场进行布置,包括安全防护设施的设置、施工区域的划分等。
确保施工现场安全有序。
5. 施工工艺调试:对施工过程中的关键工艺进行调试,包括混凝土浇筑、钢筋绑扎等环节。
确保施工工艺可靠有效。
实验过程:1. 施工设备调试:首先对起重机进行检查和调试,包括检查起重机的机械部件和电气部件,测试其吊重能力。
然后对混凝土搅拌机进行检查和调试,测试其搅拌效果。
最后对钢筋加工机进行检查和调试,测试其加工效率。
2. 施工材料准备:对水泥进行取样送检,确保水泥符合标准要求。
对砂石进行筛选和称重,确保砂石的质量和数量符合要求。
对钢筋进行检查和验收,确保钢筋质量可靠。
3. 施工方案制定:制定施工计划,包括施工工序、施工流程、施工周期等内容。
制定详细的施工方案,确保施工按计划进行。
4. 施工现场布置:对施工现场进行布置,设置安全防护设施,标明施工区域,保持施工现场整洁有序。
5. 施工工艺调试:对混凝土浇筑工艺进行调试,包括调试混凝土的配比、搅拌和浇筑工艺。
对钢筋绑扎工艺进行调试,测试绑扎的效果。
实验结果与分析:1. 施工设备调试结果显示,起重机、混凝土搅拌机、钢筋加工机均正常运转,各项指标符合要求。
目录《水利工程施工》地下洞室支护系统锚杆拱效应实验报告 (2)一、实验目的 (2)二、实验原理 (2)三~五、实验用品等 (3)六、分析与讨论 (4)《施工导截流沙盘模型试验》实验报告 (6)一、大溪水库隧洞导流 (6)二、三峡工程之分期围堰方案 (7)《常态混凝土施工工艺模型实验》混凝土的运输浇筑方案简述 (9)一、混凝土的原料 (9)二、混凝土的搅拌 (9)三、混凝土的运输 (10)《混凝土拌合楼模型实验》混凝土拌合楼布置及工程温控防裂措施简述 (12)一、混凝土拌合楼布置 (12)1、拌和站平面布置 (12)2、骨料仓设置 (13)3、粉料仓设置 (13)4、液体料仓设置 (13)5、原材料的输送 (13)6、混凝土搅拌区 (14)7、拌和站工装设备配置 (14)二、水利工程温控防裂措施 (15)1、水工混凝土的特点 (15)2、裂缝的类型、产生原因及危害 (15)3、混凝土温度控制及防裂措施 (17)《水利工程施工》地下洞室支护系统锚杆拱效应实验报告一、实验目的(1)通过地下洞室支护系统锚杆拱效应实验进一步深入与拓展对地下洞室喷锚支护知识的了解;(2)直观展示地下洞室的系统锚杆支护原理,改善地下工程施工部分内容的实验教学环节的不足;(3)提高学生的动手能力,培养学生开展工程实验的能力。
二、实验原理当在地下洞室进行喷锚支护后,洞室顶端山体形成以系统锚杆头和紧固端为顶点的锥形体压缩区,如果将锚杆沿洞室顶拱按一定间距径向排列,在锚杆沿洞室顶拱按一定间距径向排列,在锚固力作用下,每根锚杆周围形成的锥形体压缩区彼此重叠联结,在围岩中形成一连续压缩带,该区域不仅能保持自身的稳定,而且承受上部围岩压力,阻止上部围岩的松动和变形发展。
通过锚杆对破碎岩体施加锚固力是形成加固拱地前提。
本次实验在一个拱形石料槽中安设锚杆并填充碎石料来模拟地下洞室支护的系统锚杆加固拱的作用,锚杆的上下两端都采用垫片加螺母来对石料施加锚固力,实验原理如下图1:(1)先安装石料槽底板,在石料图1槽内不设置锚杆的情况,将粒径40-60mm的石料装进拱槽内,拆卸装置石料槽底板,观察石料完全塌落情况;(2)再次安装石料槽底板,再将下端固定好垫片的锚杆安放在底板上;(3)将粒径40-60mm的石料重新装入拱形石料槽,保证锚杆位置无过大变动;(4)石料装满石料槽后,旋钮锚杆顶部的碟形螺母,在垫片的作用下对石料施加足够的锚固力;(5)拆卸装置的石料槽底板,观察石料的锚固情况,若石料不完全掉落,呈连续拱形,则实验成功,系统锚杆的拱效应得到验证。

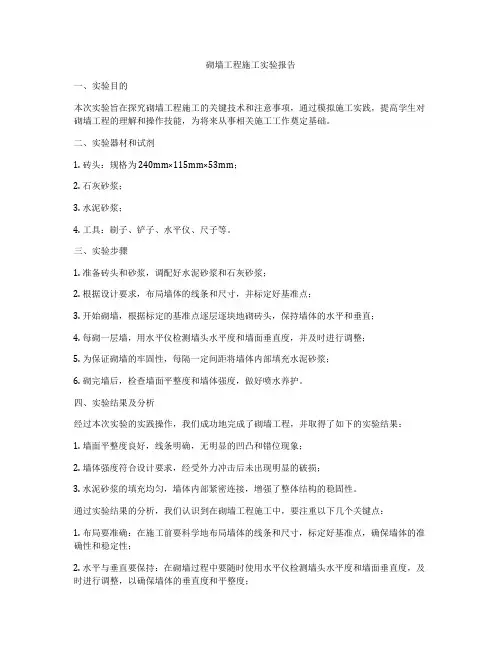

砌墙工程施工实验报告一、实验目的本次实验旨在探究砌墙工程施工的关键技术和注意事项,通过模拟施工实践,提高学生对砌墙工程的理解和操作技能,为将来从事相关施工工作奠定基础。
二、实验器材和试剂1. 砖头:规格为240mm×115mm×53mm;2. 石灰砂浆;3. 水泥砂浆;4. 工具:刷子、铲子、水平仪、尺子等。
三、实验步骤1. 准备砖头和砂浆,调配好水泥砂浆和石灰砂浆;2. 根据设计要求,布局墙体的线条和尺寸,并标定好基准点;3. 开始砌墙,根据标定的基准点逐层逐块地砌砖头,保持墙体的水平和垂直;4. 每砌一层墙,用水平仪检测墙头水平度和墙面垂直度,并及时进行调整;5. 为保证砌墙的牢固性,每隔一定间距将墙体内部填充水泥砂浆;6. 砌完墙后,检查墙面平整度和墙体强度,做好喷水养护。
四、实验结果及分析经过本次实验的实践操作,我们成功地完成了砌墙工程,并取得了如下的实验结果:1. 墙面平整度良好,线条明确,无明显的凹凸和错位现象;2. 墙体强度符合设计要求,经受外力冲击后未出现明显的破损;3. 水泥砂浆的填充均匀,墙体内部紧密连接,增强了整体结构的稳固性。
通过实验结果的分析,我们认识到在砌墙工程施工中,要注重以下几个关键点:1. 布局要准确:在施工前要科学地布局墙体的线条和尺寸,标定好基准点,确保墙体的准确性和稳定性;2. 水平与垂直要保持:在砌墙过程中要随时使用水平仪检测墙头水平度和墙面垂直度,及时进行调整,以确保墙体的垂直度和平整度;3. 墙体内部填充要均匀:为了增强墙体的结构稳固性,要适时地将水泥砂浆填充墙体内部,确保墙体的连接紧密;4. 墙面养护要充分:砌墙完成后,要做好喷水养护工作,让砂浆充分凝固,提高墙体的抗压强度。
五、实验结论本次实验通过模拟砌墙工程实践,使我们深入了解了砌墙工程施工的关键技术和注意事项,提高了我们在实际工程中操作的能力和熟练度。
我们将继续加强实践操作,不断提升自己的专业技能,为将来的工作打下坚实的基础。

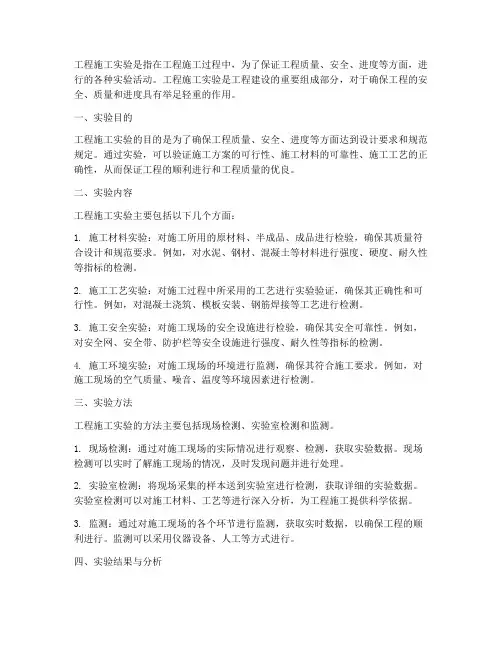

工程施工实验是指在工程施工过程中,为了保证工程质量、安全、进度等方面,进行的各种实验活动。
工程施工实验是工程建设的重要组成部分,对于确保工程的安全、质量和进度具有举足轻重的作用。
一、实验目的工程施工实验的目的是为了确保工程质量、安全、进度等方面达到设计要求和规范规定。
通过实验,可以验证施工方案的可行性、施工材料的可靠性、施工工艺的正确性,从而保证工程的顺利进行和工程质量的优良。
二、实验内容工程施工实验主要包括以下几个方面:1. 施工材料实验:对施工所用的原材料、半成品、成品进行检验,确保其质量符合设计和规范要求。
例如,对水泥、钢材、混凝土等材料进行强度、硬度、耐久性等指标的检测。
2. 施工工艺实验:对施工过程中所采用的工艺进行实验验证,确保其正确性和可行性。
例如,对混凝土浇筑、模板安装、钢筋焊接等工艺进行检测。
3. 施工安全实验:对施工现场的安全设施进行检验,确保其安全可靠性。
例如,对安全网、安全带、防护栏等安全设施进行强度、耐久性等指标的检测。
4. 施工环境实验:对施工现场的环境进行监测,确保其符合施工要求。
例如,对施工现场的空气质量、噪音、温度等环境因素进行检测。
三、实验方法工程施工实验的方法主要包括现场检测、实验室检测和监测。
1. 现场检测:通过对施工现场的实际情况进行观察、检测,获取实验数据。
现场检测可以实时了解施工现场的情况,及时发现问题并进行处理。
2. 实验室检测:将现场采集的样本送到实验室进行检测,获取详细的实验数据。
实验室检测可以对施工材料、工艺等进行深入分析,为工程施工提供科学依据。
3. 监测:通过对施工现场的各个环节进行监测,获取实时数据,以确保工程的顺利进行。
监测可以采用仪器设备、人工等方式进行。
四、实验结果与分析工程施工实验的结果应及时记录、整理和分析,以便对施工过程进行指导和改进。
实验结果应符合设计和规范要求,如发现问题,应及时采取措施进行处理。
实验分析主要包括以下几个方面:1. 实验数据整理:将实验数据进行整理,形成实验报告,为工程施工提供依据。
土木工程实验报告一、实验目的本次土木工程实验的目的在于通过实际操作和数据测量,深入了解土木工程材料的性能、结构的承载能力以及施工工艺的效果,为理论知识的巩固和实际工程应用提供可靠的依据。
二、实验材料与设备(一)实验材料1、水泥:选用符合国家标准的普通硅酸盐水泥。
2、砂:细度模数在 23 30 之间的中砂。
3、石子:粒径 5 25mm 的连续级配碎石。
4、钢筋:HRB400 级钢筋,直径分别为 12mm、16mm、20mm。
(二)实验设备1、万能试验机:用于测定材料的拉伸、压缩等力学性能。
2、压力试验机:用于测试混凝土试块的抗压强度。
3、坍落度筒:测量混凝土的坍落度。
4、振动台:使混凝土拌合物密实成型。
5、电子秤:精度为 01g,用于材料的称量。
三、实验内容与步骤(一)混凝土配合比设计实验1、根据设计要求,确定混凝土的强度等级和坍落度等指标。
2、计算初步配合比,通过试配调整得出基准配合比。
3、制作混凝土试块,在标准养护条件下养护至规定龄期。
(二)钢筋拉伸实验1、截取一定长度的钢筋试样,标记原始标距。
2、将钢筋试样安装在万能试验机上,以规定的加载速度进行拉伸。
3、记录拉伸过程中的荷载和变形数据,直至钢筋断裂。
(三)混凝土抗压强度实验1、从养护室取出混凝土试块,擦干表面水分。
2、将试块放置在压力试验机的承压板中心,以均匀的加载速度进行加压。
3、记录试块破坏时的最大荷载,计算抗压强度。
四、实验数据与结果分析(一)混凝土配合比设计实验1、初步配合比计算结果:水泥:砂:石子:水= 1:x:y:z(具体比例根据实验数据得出)。
2、试配调整后的基准配合比:水泥:砂:石子:水= 1:a:b:c (具体比例根据实验数据得出)。
(二)钢筋拉伸实验1、直径为 12mm 的钢筋,屈服荷载为_____kN,极限荷载为_____kN,屈服强度为_____MPa,抗拉强度为_____MPa。
2、直径为 16mm 的钢筋,屈服荷载为_____kN,极限荷载为_____kN,屈服强度为_____MPa,抗拉强度为_____MPa。

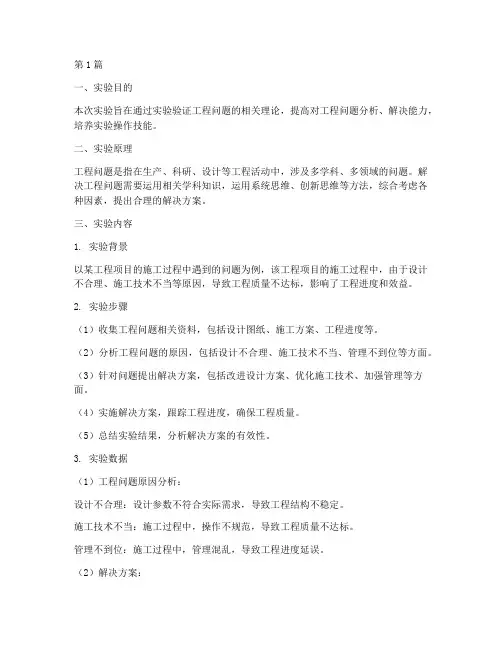

第1篇一、实验目的本次实验旨在通过实验验证工程问题的相关理论,提高对工程问题分析、解决能力,培养实验操作技能。
二、实验原理工程问题是指在生产、科研、设计等工程活动中,涉及多学科、多领域的问题。
解决工程问题需要运用相关学科知识,运用系统思维、创新思维等方法,综合考虑各种因素,提出合理的解决方案。
三、实验内容1. 实验背景以某工程项目的施工过程中遇到的问题为例,该工程项目的施工过程中,由于设计不合理、施工技术不当等原因,导致工程质量不达标,影响了工程进度和效益。
2. 实验步骤(1)收集工程问题相关资料,包括设计图纸、施工方案、工程进度等。
(2)分析工程问题的原因,包括设计不合理、施工技术不当、管理不到位等方面。
(3)针对问题提出解决方案,包括改进设计方案、优化施工技术、加强管理等方面。
(4)实施解决方案,跟踪工程进度,确保工程质量。
(5)总结实验结果,分析解决方案的有效性。
3. 实验数据(1)工程问题原因分析:设计不合理:设计参数不符合实际需求,导致工程结构不稳定。
施工技术不当:施工过程中,操作不规范,导致工程质量不达标。
管理不到位:施工过程中,管理混乱,导致工程进度延误。
(2)解决方案:改进设计方案:根据实际情况,调整设计参数,提高工程结构稳定性。
优化施工技术:加强施工人员培训,提高施工技术水平,确保工程质量。
加强管理:建立健全管理制度,加强工程进度、质量、成本等方面的控制。
4. 实验结果通过实施解决方案,工程问题得到有效解决,工程质量得到提高,工程进度恢复正常,工程效益得到保障。
四、实验分析1. 工程问题产生的原因是多方面的,包括设计、施工、管理等方面。
在解决工程问题时,需要综合考虑各种因素,采取针对性的措施。
2. 解决工程问题需要运用系统思维,从整体上把握工程问题,分析问题产生的原因,提出合理的解决方案。
3. 解决工程问题需要创新思维,不断探索新的技术、方法,提高工程质量和效益。
五、实验结论本次实验验证了工程问题的相关理论,提高了对工程问题分析、解决能力。

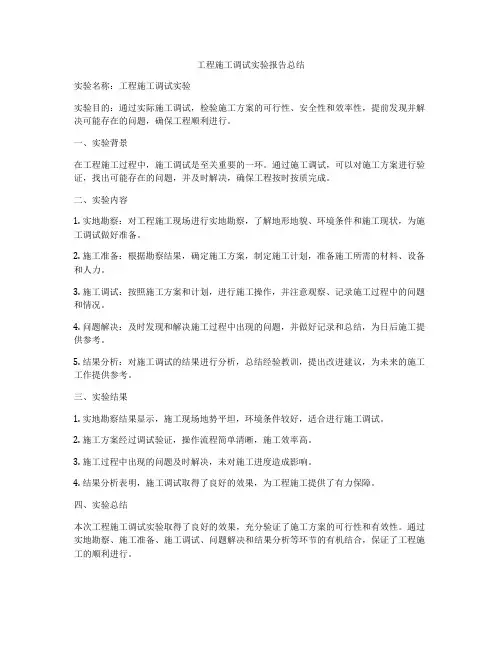

工程施工调试实验报告总结实验名称:工程施工调试实验实验目的:通过实际施工调试,检验施工方案的可行性、安全性和效率性,提前发现并解决可能存在的问题,确保工程顺利进行。
一、实验背景在工程施工过程中,施工调试是至关重要的一环。
通过施工调试,可以对施工方案进行验证,找出可能存在的问题,并及时解决,确保工程按时按质完成。
二、实验内容1. 实地勘察:对工程施工现场进行实地勘察,了解地形地貌、环境条件和施工现状,为施工调试做好准备。
2. 施工准备:根据勘察结果,确定施工方案,制定施工计划,准备施工所需的材料、设备和人力。
3. 施工调试:按照施工方案和计划,进行施工操作,并注意观察、记录施工过程中的问题和情况。
4. 问题解决:及时发现和解决施工过程中出现的问题,并做好记录和总结,为日后施工提供参考。
5. 结果分析:对施工调试的结果进行分析,总结经验教训,提出改进建议,为未来的施工工作提供参考。
三、实验结果1. 实地勘察结果显示,施工现场地势平坦,环境条件较好,适合进行施工调试。
2. 施工方案经过调试验证,操作流程简单清晰,施工效率高。
3. 施工过程中出现的问题及时解决,未对施工进度造成影响。
4. 结果分析表明,施工调试取得了良好的效果,为工程施工提供了有力保障。
四、实验总结本次工程施工调试实验取得了良好的效果,充分验证了施工方案的可行性和有效性。
通过实地勘察、施工准备、施工调试、问题解决和结果分析等环节的有机结合,保证了工程施工的顺利进行。
在未来的工程施工中,我们将进一步完善施工计划,提高施工效率,加强施工质量管控,做好安全生产工作,不断提升工程施工的水平和品质。
希望通过本次实验报告的总结,能够为工程施工调试提供有益参考和借鉴,为工程施工调试工作的不断改进和提升提供有力支持。
愿大家共同努力,为工程建设事业的发展贡献力量。
谢谢!。
工程实验报告工程实验报告引言:工程实验是工程学科中非常重要的一环,通过实验可以验证理论,提高技术水平,为实际工程应用提供依据。
本文将以某工程实验为例,探讨实验目的、实验过程、实验结果以及对实验的总结与展望。
实验目的:本次实验旨在研究某建筑结构材料的强度和变形特性,以评估其在实际工程中的可靠性和适用性。
通过实验,我们希望能够了解该材料在不同载荷下的应力-应变关系,并找出其破坏点和极限荷载。
实验装置与方法:实验所使用的装置包括压力机、应变计、荷载传感器等。
首先,我们将待测材料切割成标准试样,并在试样上粘贴应变计。
然后,将试样放置在压力机上,逐渐施加荷载,记录下对应的应变和荷载值。
在不同荷载下,重复进行实验,以获取一系列数据。
实验过程:在实验过程中,我们按照预定的荷载步进值逐渐增加荷载,每次增加后等待一段时间,以使材料达到平衡状态。
同时,通过应变计采集试样上的应变数据,并通过荷载传感器记录下施加在试样上的荷载值。
在每次荷载增加后,我们还会观察试样的变形情况,并记录下来。
实验结果:通过实验数据的处理与分析,我们得到了一组应力-应变曲线。
从曲线中可以看出,在小荷载下,材料的应变与荷载呈线性关系,即符合胡克定律。
随着荷载的增加,材料开始出现非线性变形,应变增加的速率逐渐加快。
当荷载达到一定程度时,材料出现明显的应力集中现象,应变急剧增加,直至破坏。
实验总结与展望:通过本次实验,我们深入了解了某建筑结构材料的强度和变形特性。
实验结果表明,该材料具有较高的强度和韧性,在实际工程应用中具备良好的可靠性。
然而,本次实验仅对材料的静态力学性能进行了研究,对于其在动态载荷下的响应和耐久性等方面还需进一步研究。
我们希望未来能够通过更多的实验和分析,深入探究该材料的性能,并为实际工程提供更加准确的设计和施工依据。
结语:工程实验是工程学科中不可或缺的一环,通过实验我们可以验证理论,提高技术水平,为实际工程应用提供依据。
本次实验为我们提供了一个了解某建筑结构材料性能的机会,通过实验数据的处理与分析,我们得到了一组应力-应变曲线,从中我们可以看出材料的强度、韧性以及破坏点等重要参数。
园路工程实验报告1. 引言园路工程是城市建设中的重要组成部分,对于城市的交通、景观和环境起着至关重要的作用。
本实验旨在通过对园路工程施工进行观察和数据收集,探索园路工程的设计和施工效果,并对其进行评估和分析。
2. 实验目的- 了解园路工程的基本原理和施工流程- 观察园路工程施工过程中的问题和解决方法- 收集园路工程施工后的数据,并对其进行分析和评估3. 实验装置和材料- 园路施工现场- 施工设备:挖掘机、翻斗车、压路机、水泥搅拌机等- 施工材料:砂石、水泥、沥青等4. 实验步骤4.1 施工准备在施工现场进行勘测和测量,确定园路的设计尺寸和形状。
根据设计图纸和规格要求,准备所需要的施工材料和设备。
4.2 土地开挖采用挖掘机对施工现场进行土地开挖,将地表的土壤和杂物进行清理。
确保基础土壤的平整和清理。
4.3 基础施工按照园路的设计要求,在土地开挖的基础上进行基础施工。
首先进行地基的夯实和平整,然后进行辅助材料的填充和固定。
4.4 铺设路面根据园路的设计要求,使用水泥或沥青对道路进行路面铺设。
在铺设过程中,严格控制材料的比例和施工质量,以保证道路的平整和牢固。
4.5 交通标线和景观装饰在路面铺设完成后,进行交通标线的涂装和景观装饰的布置。
交通标线的设置需要符合交通规则和标准要求,景观装饰的布置需要与周围环境相协调和美观。
4.6 完工验收对施工完成的园路进行验收和评估,检查工程质量和施工效果是否符合设计要求和标准规范。
对存在的问题进行整改和修复。
5. 实验结果和分析通过实验观察和数据收集,我们得到了以下结果和分析:- 在园路施工过程中,土地开挖和基础施工是关键的环节,对于园路的稳定性和持久性有着重要的影响。
- 水泥和沥青是常用的园路路面铺设材料,水泥适用于车辆通行较为频繁和重型车辆经过的道路,而沥青适用于车辆通行较少和轻型车辆经过的道路。
- 交通标线和景观装饰的设置可以提高园路的使用效果和美观度,对于交通安全和环境友好有着重要的作用。
土木工程实验报告一、实验目的本次土木工程实验旨在通过一系列的测试和分析,深入了解土木工程材料的性能、结构的受力特点以及施工工艺的影响,为实际工程的设计、施工和质量控制提供可靠的依据。
二、实验材料与设备1、实验材料水泥:_____牌普通硅酸盐水泥。
砂:中砂,细度模数为 26。
石子:粒径 5 25mm 的连续级配碎石。
钢筋:HRB400 级钢筋,直径分别为 12mm、16mm、20mm。
2、实验设备万能试验机:用于测试材料的拉伸、压缩和弯曲性能。
压力试验机:测定混凝土试块的抗压强度。
坍落度筒:测量混凝土的坍落度。
振动台:使混凝土成型密实。
电子秤:精确称量材料的质量。
三、实验内容1、水泥性能测试标准稠度用水量的测定:按照国家标准,通过调整用水量,使水泥净浆达到规定的标准稠度,从而确定水泥的标准稠度用水量。
凝结时间的测定:使用维卡仪测定水泥的初凝和终凝时间,以评估水泥的凝结特性。
2、混凝土配合比设计与性能测试配合比设计:根据设计要求的强度等级,计算出水泥、砂、石子和水的用量比例。
坍落度测定:将搅拌好的混凝土分三层装入坍落度筒,捣实后提起筒,测量混凝土坍落的高度,以评估混凝土的流动性。
抗压强度测试:制作标准尺寸的混凝土试块,在标准养护条件下养护至规定龄期,然后在压力试验机上进行抗压强度测试。
3、钢筋拉伸试验截取一定长度的钢筋试件,在万能试验机上进行拉伸,记录拉伸过程中的荷载位移曲线,测定钢筋的屈服强度、抗拉强度和伸长率。
四、实验步骤1、水泥性能测试步骤标准稠度用水量的测定(1)准备好水泥净浆搅拌机和标准试杆。
(2)称取 500g 水泥,倒入搅拌锅内。
(3)按照预估的用水量,逐渐加入水,搅拌均匀。
(4)将搅拌好的净浆装入试模,用小刀插捣,刮去多余净浆,抹平。
(5)迅速将试模和试杆固定在维卡仪上,降低试杆,使其与净浆表面接触,然后放松试杆,让其自由沉入净浆中。
(6)调整用水量,重复上述步骤,直至试杆沉入净浆距底板 6mm± 1mm 时,此时的用水量即为标准稠度用水量。
某施工工程实验报告实验概述本实验旨在研究某施工工程中的一个关键环节-混凝土的施工工艺及其影响因素。
通过对不同工艺参数的调整,观察混凝土的强度、硬化时间等性能指标的变化,为该工程的施工提供科学依据。
实验装置1. 混凝土搅拌机:用于混合混凝土材料,保证混凝土的均匀性;2. 震动台:用于模拟施工现场容易出现的地震、振动等情况;3. 强度测试仪:用于测试混凝土的抗压强度;4. 数据记录仪:用于记录混凝土的浇筑时间、龄期、环境温度等参数。
实验步骤1. 准备工作:根据实验方案,准备好混凝土试验料和配合比,将其倒入混凝土搅拌机进行搅拌;2. 施工模拟:将混凝土倒入模具中,在震动台上进行振动,模拟实际施工时的震动情况;3. 强度测试:根据混凝土的龄期,取出样品进行抗压强度的测试;4. 数据记录:记录混凝土的浇筑时间、硬化时间、环境温度等参数,便于后续分析。
实验参数及结果实验组水灰比砂石比水泥粉比强度(MPa)硬化时间(小时)A组0.5 2:3 1:5 30 24B组0.6 1:2 1:4 35 20C组0.4 3:4 1:6 25 30从上表可以看出,实验组B的水灰比较大,砂石比较小,水泥粉比适中,所以相较于其他实验组,其强度最高,而硬化时间较短。
实验组C的水灰比较小,砂石比较大,水泥粉比适中,所以相较于其他实验组,其强度较低,而硬化时间较长。
实验组A的参数在整体范围内较为平衡,所以相较于其他实验组,其强度处于中等水平。
结论通过本次实验,我们可以得出以下结论:1. 水灰比对混凝土的强度和硬化时间有较大影响,水灰比适中可以在一定程度上提高混凝土的强度;2. 砂石比对混凝土的强度和硬化时间也会有影响,砂石比较小时,混凝土的强度会有所提高,而硬化时间会相对较短;3. 水泥粉比对混凝土的强度影响较小,但过高或过低的水泥粉比都会导致强度下降;4. 在实际施工中,应根据具体情况合理选择混凝土的配合比,以保证混凝土的施工质量。
第1篇桥梁工程施工是土木工程专业的重要课程之一,通过本课程的学习,学生可以掌握桥梁施工的基本原理、施工方法和施工技术。
为了让学生更好地理解和掌握课程内容,我们安排了一系列的实验课程,以下是对桥梁工程施工课程实验的概述。
一、实验目的1. 帮助学生了解桥梁工程施工的基本流程和施工方法;2. 培养学生的动手能力和实践操作技能;3. 提高学生对桥梁施工过程中各项技术的掌握程度;4. 增强学生的团队合作精神和沟通能力。
二、实验内容1. 桥梁基础施工实验:主要包括钻孔灌注桩、挖孔桩、桩基础检测等实验。
通过实验,学生可以了解不同类型桩基础的施工工艺、施工设备和质量控制要点。
2. 桥梁墩台施工实验:主要包括现浇混凝土墩台、装配式墩台、墩台检测等实验。
通过实验,学生可以掌握墩台的施工工艺、施工设备和质量控制要点。
3. 桥梁上部结构施工实验:主要包括梁式桥、拱桥、悬臂桥等上部结构的施工工艺、施工设备和质量控制要点。
通过实验,学生可以了解不同类型桥梁上部结构的施工方法和技术要求。
4. 桥梁附属结构施工实验:主要包括伸缩缝、桥面铺装、防护栏等附属结构的施工工艺、施工设备和质量控制要点。
通过实验,学生可以掌握桥梁附属结构的施工方法和技术要求。
5. 桥梁施工测量实验:主要包括平面控制网、高程控制网、施工放样等实验。
通过实验,学生可以了解桥梁施工测量的基本原理、方法和设备。
三、实验方法1. 观察法:通过观察实际施工过程,了解施工工艺和施工方法。
2. 操作法:学生在教师的指导下,亲自操作施工设备,完成实验任务。
3. 分析法:对实验数据进行整理、分析,总结实验结果。
4. 比较法:比较不同施工方法、施工设备和技术要求,找出优缺点。
四、实验要求1. 学生需提前预习实验内容,了解实验目的、方法和步骤;2. 实验过程中,严格遵守操作规程,确保实验安全;3. 实验结束后,认真填写实验报告,总结实验结果;4. 实验报告需包括实验目的、实验内容、实验方法、实验结果和分析等部分。
一、实验目的本次实验旨在通过对建筑工程施工方案的制定与实施,验证方案的科学性、合理性和可行性,为实际工程提供参考依据。
通过实验,提高学生对建筑工程施工方案设计能力的培养,增强工程实践能力。
二、实验内容1. 工程概况工程名称:某住宅小区工程地点:某市某区工程规模:总建筑面积约10万平方米,包含住宅、商业、地下车库等设施。
工程特点:该项目位于市中心,周边环境复杂,施工场地狭小,地下水位较高。
2. 施工方案设计(1)施工组织设计1. 施工单位:某建筑有限公司2. 施工项目经理:张三3. 施工工期:18个月4. 施工队伍:共计1000人,分为施工队、技术队、质量队、安全队等。
(2)施工进度计划1. 施工阶段划分:地基基础工程、主体结构工程、装饰装修工程、室外工程。
2. 施工进度安排:地基基础工程3个月,主体结构工程6个月,装饰装修工程3个月,室外工程6个月。
(3)施工方法与技术措施1. 地基基础工程:采用人工挖孔桩基础,桩径为0.8米,桩长为15米。
2. 主体结构工程:采用框架结构,混凝土强度等级为C30,钢筋强度等级为HRB400。
3. 装饰装修工程:采用内墙涂料、外墙涂料、石材、瓷砖等材料。
4. 室外工程:绿化、道路、照明、排水等。
(4)施工质量控制措施1. 施工前对施工人员进行技术交底,确保施工人员掌握施工技术要求。
2. 施工过程中严格执行施工规范,加强现场管理,确保施工质量。
3. 定期对施工质量进行检查,发现问题及时整改。
(5)施工安全措施1. 施工现场设置安全警示标志,加强安全教育培训。
2. 严格执行安全操作规程,确保施工安全。
3. 定期对施工现场进行安全检查,消除安全隐患。
三、实验结果与分析1. 施工进度:按照施工进度计划,工程各阶段施工进度均按期完成,施工进度合理。
2. 施工质量:施工过程中,严格执行施工规范,加强现场管理,施工质量符合设计要求。
3. 施工安全:施工过程中,严格执行安全操作规程,未发生安全事故。
施工组织设计实验报告(20公里杆路工程)目录一、工程概况 (3)1.施工依据 (3)2.编制原则 (3)3.施工围 (3)4.工期安排 (4)5.项目组织结构 (4)二、施工部署及进度计划 (5)2.1施工部署 (5)2.1.1立电杆 (5)2.1.2装设拉线(或撑杆) (5)2.1.3架设架空吊线 (6)2.1.4架设架空光缆 (6)2.1.5防护装置 (7)2.1.6 路由复测工序及施工方法 (8)2.2 项目甘特图 (8)三、施工资源计划 (10)四、工程质量保证体系 (10)1、质量目标 (10)2、质量承诺 (11)3、质量保证体系 (11)4、质量管理组织机构 (13)五、降低成本措施 (13)一、工程概况现为解决市某山区通信困难状况,市通信管理局公开招投标通信线路铺设工程。
工程主要任务为在市海拔2500m山区新建杆路20公里,布放24芯光缆20公里,工期要求2014年1月1日到2014年2月18日。
假设条件:1)通信杆路工程地形环境为丘陵山区平地;2)拉线方式采用顶头直线拉线;3)杆路路由设计图两杆平局间距为50m。
4)计算人工工日按山区计算,均乘以系数1.13。
注:冬季施工措施1.由专人收集汇总天气预报,特别注意凝冻地面的施工作业,要根据天气随时调整施工计划,尽可能在晴天实施开挖直埋沟、立标石等的工作。
2.不充许在凝冻天气进行施工作业。
3.光缆等重要材料,不充许在凝冻天气进行运输。
4.施工过程中必须采取必要措施防凝防冻,确保施工安全。
1.施工依据1.1、按《光缆线路对地绝缘指标及测试方法》YD5012-95要求。
1.2、按《本地网通信线路验收规》YD5051-97的有关规定。
1.3、按《通信线路施工技术规》的要求1.4、按《电信网光纤数字传输系统工程施工及验收暂行技术规定》YDJ44-89的要求。
1.5、根据指标文件的技术要求及建设方的要求。
2.编制原则根据工程围,工程数量和工期的要求,并结合本公司施工和管理能力,本着优化施工方案,合理配置,“精心组织,工艺一流,技术先进,质量优良,服务周到”,确保质量,安全工期目标的原则,编制本工程的施工组织设计3.施工围本工程的施工围为:按要求完成施工图设计的全部工作容。
4.工期安排严格按照标文件规定的施工工期组织生产,运用科学的管理方法和手段,配备先进的施工作业机械,确保施工进度和工期,具体开工日期以业主方通知为准,工期为49天。
5.项目组织结构图1.1 项目组织结构图二、施工部署及进度计划2.1施工部署2.1.1立电杆(1)参照“新建杆路施工工序”进行施工。
(2)每新立一根电杆,配置技工2名,普工5名,如遇难度较大的情况,可视情况再调派1-5人。
(3)注意事项:①挖洞注意事项:杆洞形状应便于立杆,要求洞壁垂直,不得擅自迁移洞位;爆破时应严密组织,检查爆破区确实无人后再发出爆破信号。
②立杆应注意事项a. 立杆时须严密组织,统一指挥,分工负责,密切协作,确保安全。
b.竖立电杆时,应使用杆叉支撑,不得利用铁锹或其他工具;在较陡的山坡或沟旁竖立电杆时,应用绳子捆绑电杆,派人在上坡拉住或固定在可利用的地物上,以防电杆由坡上滚下。
c.在城镇竖立电杆时,非施工人员不得进入作业区,以防发生危险。
d.在农作物地段竖立电杆时,立杆人员应尽可能缩小作业面,以防过多损坏农作物。
2.1.2装设拉线(或撑杆)(1)参照“装设拉线(或撑杆)施工工序”进行施工。
(2)每新装设一条拉线(或撑杆),配置技工1名,普工3名,如遇难度较大的情况,可视情况再调派1-3人。
(3)注意事项:①架空光缆线路所用的拉线通常用来稳固抗风杆、防凌杆、角杆、坡度杆及长杆档电杆、终端杆等。
②拉线和地锚的装设,架空光缆线路的拉线一般采用镀锌钢绞线,拉线程式及装高方法应以设计方案为准。
③拉线与杆的结合方法,拉线与木杆和钢筋混凝土电杆的结合方法有捆扎法(即自缠法)或抱箍法。
a.捆扎法为拉线在木杆或水泥杆自绕一圈与电杆结合的方法。
b.抱箍法为拉线用拉线抱箍与电杆结合的方法。
④拉线的中把与地锚连接处应按拉线程式装高拉线衬环,以保证拉线的回折有适当的弯曲半径。
a.7/2.2及7/2.6拉线装高三股拉线衬环。
b.7/3.0拉线应装高五股拉线衬环。
⑤与强电线路接近的电杆,拉线中间需加绝缘子。
绝缘子距地面的垂直高度应大于2cm。
⑥拉线地锚的埋设不得偏斜。
地锚拉盘(横木)应与拉线垂直,地锚在地面上10cm及地面下50cm应涂防腐油。
在易腐蚀的地方、地锚的地下部分应用防腐油浸透的麻布条缠扎。
拉线地锚的出土斜槽应与拉线上把成直线,不得有扛、顶现象。
⑦撑杆的使用:因地形限制无法装设拉线时,可改装撑杆,以平衡光缆线路的力和合力。
2.1.3架设架空吊线(1)参照“架设架空吊线施工工序”进行施工。
(2)每架设一盘吊线,配置技工10名,普工20名,如遇难度较大的情况,可视情况再调派5-15人。
(3)注意事项:①在平行架挂两条吊线时,应选用适当长度的无头穿钉,并在电杆两侧各装设一块吊线夹板,吊线夹板线槽应面向上,唇口面向电杆。
在有向杆拉力的角杆上,夹板的唇口则应背向电杆。
②为了提高外角杆上光缆吊线的稳固程度,应根据角深采取相应的加固措施。
②布放吊线无论采用何种方法,光缆吊线距杆顶的距离不得小于50cm,距离变更一般不得超过杆距的5%。
若光缆吊线的坡度变更大于5%,电杆上应设置辅助线。
2.1.4架设架空光缆(1)依据“架设架空光缆施工工序”进行施工。
(2)每架设一盘光缆,配置技工10名,普工20名,如遇难度较大的情况,可视情况再调派5-15人。
(3)光缆架设应遵循以下原则:a.架空光缆垂度的取定应十分慎重,在光缆架设过程中和架设后受到最大负载时产生的伸长率小于0.2% 。
b.架空光缆的布放(原则上)应通过滑轮牵引,布放过程中不允许出现过度弯曲。
c.中负荷区、重负荷区及超重负荷区布放吊挂式架空光缆应在每根杆上做预留,轻负荷区应每10杆档做一处预留。
预留及保护方式参照下图。
光缆在每根电杆处或经十字吊线、丁字吊线处应安装保护管。
d.吊挂式架空光缆布放后应统一调整,光缆挂钩的卡挂间距为50厘米,挂钩在吊线上的搭扣方向应一致,挂钩托板齐全。
挂钩程式选用表e.架空光缆防强电、防雷措施应符合设计规定。
吊挂式架空光缆与电力线交越时,应采用胶管或竹片对钢绞线做绝缘处理。
光缆与树木接触部位,应用胶管或蛇形管保护。
2.1.5防护装置(1)接地保护为保证光缆线路和维护人员的安全,架空光缆必需采用接地保护措施。
光缆接头盒靠近的电杆、角杆、分线杆、H杆、跨越杆、终端杆以及直线杆路上每隔10~15档的电杆均应装设避雷针,其接地电阻不超过20Ω;光缆具有金属护层时,在接头处应将光缆金属护层与吊线连接在一起,做防协保护接地。
(2)架空吊线每隔1公里必需用蛋型隔电子作电气断开。
(3)光缆金属构件在光缆接头处必需作电气断开。
(4)光缆在成端处应引出缆金属构件接机架保护地线。
2.1.6 路由复测工序及施工方法(1)定线:根据设计施工图,在前方三角位桩或转角桩上竖起大标旗,始标点至大标旗间插入两根以上花杆,始标、花杆和大标旗成一直线,以此画线和丈量距离。
复测中需改变路由时,如遇有新路由比原路由增加长度超过100m、连续变更路由超过2km或改变水线路由等情况应报相关部门审批后方可修改。
(2)测距:测地面距离时一般使用100m地链。
地链应每天用皮尺校正以免由于地链变化而造成测量误差。
测距时拉前后链人员应保持在始标至大标旗的直线上,地链应拉直,平行于地面。
穿越较大障碍物<铁路、河流、一、二级公路等>时,如位置变更应测绘出新的断面图。
每隔100m打一计数桩,在转角点穿越障碍处应打定位桩。
桩号应随时与绘图、记录者核对。
在前后桩之间把地直沿地链用白灰画线,沿途预留处应画出,余留长度应记入距离数之。
(3)绘图:核实复测的路由与设计施工图有无差异,路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以的地形和主要建筑物。
核实施工图上的各种障碍及“防护”段落。
提供配盘及光缆运输、施工车辆进入通路的资料<障碍分布及沿途交通情况等>。
2.2 项目甘特图该杆路工程主要有路由复测、立水泥杆、电线杆根部加固、装撑杆、安装拉线、横木地锚及其他、安装附属装置、架设吊线、架设光缆、熔接。
图2-1 项目甘特图图2-2各阶段任务安排阶段技工工日普工工日单位数量技工合计(1.13)普工合计(1.13)技工比例技工人数普工比例普工人数路由复测0.7 0.3 100米200 158.20 67.80 0.11 3.86 0.054 1.65 立水泥肝0.61 0.61 根401 276.41 276.41 0.19 6.74 0.221 6.74 电线杆根部加固0.24 0.24 处401 108.75 108.75 0.07 2.65 0.087 2.65装撑杆0.56 0.56 根101 63.91 63.91 0.04 1.56 0.051 1.56 安装拉线0.78 0.6 处101 89.02 68.48 0.06 2.17 0.055 1.67 横木地锚及其他0.4 0.2 个101 45.65 22.83 0.03 1.11 0.018 0.56 安装附属装置0.24 0.24 处401 108.75 108.75 0.07 2.65 0.087 2.65架设吊线8.07 8.46 千米/条20 182.38 191.20 0.12 4.45 0.153 4.66架设光缆19.2 15 千米/条20 434.15 338.32 0.30 10.59 0.271 8.25熔接0.3 0.3 处11 3.73 3.73 0.003 0.09 0.003 0.09合计1470.95 1250.18人数35.88 30.49三、施工资源计划在项目的开展中,由于工程量比较大,人员配备紧,采用流水施工缓解人力资源的压力。
各阶段人力资源配备曲线图如下:图3-1各阶段人力资源曲线图该工程所需的各项材料主要有如下几项:材料需求表名称单位数量光缆km 21.5钢绞线km 25撑杆根502电杆根401卡盘个401底盘个401拉线盘个101工程车辆 2滑轮个10标志牌个401号杆个401警示牌个25四、工程质量保证体系1、质量目标本工程质量标准为优良,确保单位工程竣工验收一次合格率100%,单位工程优良率95%以上,争创优质样板工程。
2、质量承诺完全响应并遵从业主在施工招标书和施工合同中有关质量管理的各项规定。
并承诺,无论总监理工程师对工程是否进行并通过各项检验,均不解除我们对工程的质量的负责,除非此质量问题非我公司原因产生,但需及时通知监理工程师;同时承诺,无论工程材料是由我公司或业主指定供应商供应,均不解除我公司对工程全面质量的负责。
