动态应变放大器的操作方法软件使用说明前面讲述了YD-21和 YF-3型的调节方法，下面以YF-3型应变放大器为例详细讲述信号采集软件Vib'SYS的操作步骤。
7.1 数据采集仪的连接WS-P系列采集仪模拟输入采用标准的BNC接口可连接输出范围在5 V或10 V的模拟电压信号采集仪的所有输入通道的接地端是连接在一起的单端共地选择电压输出端，设定桥压为5V，连接通道一，7.2 启动程序：打开电脑：点击桌面上的图标，进入控制选项界面7.3 高速数据采集信号采集-----输入文件-----设定采集频率----开始通道----放大增益-----采集时间1 直接(手动)数据采集这种采集需要选择采集文件输入采集频率(Hz)采集时间(Sec)采集开始通道采集结束通道和程控增益参数当试验就绪以后按开始采集按钮开始采集采集过程将持续若干秒(采集时间参数) 选择高速数据采集按钮：进入高速采集控制界面：点击出现输入文件名对话框：输入文件名，此时文件扩展名为.AD,例如此时输入名称为YF3-800.点击保存，此时采集数据将会存放到你指定的地址（本例中存放在桌面）。
然后输入采样频率：800HZ，开始通道和结束通道均为1通道，采集放大增益为2。
注意：采样频率的设定一般是在测试之前实现估计被测的频率，在不知道的情况下建议取消值，如果取值过大则容易烧坏AD板，此处实验取800HZ。
增益放大倍数，使显示图形幅值在窗口三分之二以上的区域为最佳，增益取值也不可过大，否则容易溢出，或扩大本底噪音信号使采集失真。
采集时间：单位为秒，采集数据是跟采集频率和采集时间有关的，采集数据数量=采集频率×采集时间。
此处采集时间取100秒，那么采集数据=800×100=80000个数据。
建议采集时间设定不易太小一般在20秒以上否则采集图形不容易显示。
2 峰值触发采集采集的另一种方式就是触发采集，这种采集需要选择采集文件输入采集频率(Hz)每次触发的采集时间(Sec)采集开始通道采集结束通道程控增益触发峰值(电压伏)触发峰值控制通道和是否选择多次触发参数当试验就绪以后按开始触发采集按钮开始等待采集当模拟输入信号的幅值达到或超过触发峰值时开始次采集如果已选择多次触发采集方式那么采集继续等待下次触发采集，选择多次触发采集可应用于连续激励试验数据采集这样可只采集触发后的信号去掉多余的信号采集触发采集还采用了不丢头技术既触发峰值达到或超过触发峰值以后开始采集但同时也保存了触发点以前的一段信号使采集的信号是连续信号是在被测件发出某一指定信号时开始采集，一般是指当采集到的信号峰值达到某一值时开始采集。
数字式动静态应变仪安全操作及保养规程1. 引言本文档旨在指导用户正确使用数字式动静态应变仪，并提供相应的安全操作和保养规程。
数字式动静态应变仪广泛用于结构力学、材料力学等领域的力学性能测试与分析。
正确、安全地操作仪器不仅能够确保测量数据的准确性，还能延长仪器的使用寿命。
2. 安全操作规程2.1 仪器检查在使用数字式动静态应变仪之前，请仔细检查仪器是否完好无损。
主要包括以下几个方面：•确保仪器外观无任何裂纹或破损。
•检查所有电缆连接是否牢固，并排除松动现象。
•确认电源线连接稳固，并确保电源线的接地可靠。
•确保传感器与测量装置之间的连接正确，并紧固好螺母。
2.2 电源要求数字式动静态应变仪的使用需要稳定可靠的电源供应。
请务必遵守以下要求：•仪器的电源输入电压范围为220V±10%，请确保电源电压稳定，并避免突变。
•请使用地线插头，并确保电源线的接地可靠。
2.3 避免超载在使用数字式动静态应变仪时，应注意避免超载操作。
超载可能导致传感器损坏或测量结果不准确。
•在进行应力或应变测量时，选择适当的传感器，并确保其承受范围能满足测试要求。
•在测试过程中，不要施加过大的载荷，避免超过仪器的额定承载能力。
2.4 防止环境干扰数字式动静态应变仪对环境的干扰比较敏感，因此在操作过程中需注意以下事项：•避免在强电磁场、强热场或强电磁辐射环境下使用仪器。
•避免在潮湿或受到化学腐蚀的环境中使用仪器。
3. 仪器保养规程3.1 清洁仪器定期清洁仪器是保持其正常运行和延长使用寿命的重要措施。
以下是清洁仪器的步骤：1.使用柔软的干净布擦拭仪器表面，清除灰尘和污垢。
2.如果有污渍无法去除，可以用少量中性清洁剂湿润布后轻轻擦拭。
3.避免使用含有酸性或碱性成分的清洁剂，以免损坏仪器外壳。
3.2 保持仪器干燥数字式动静态应变仪对潮湿环境非常敏感，因此需要保持仪器干燥：•存放仪器时，应选择干燥通风的地方，避免阳光直射。
•在使用过程中，避免将液体溅到仪器上，并及时清除。
LK2107A型超动态应变仪使用说明书秦皇岛龙科测控技术有限公司目录概述性能特点----------------------------------3主要技术指标--- ------------------------3前面板说明-------------------------------4后面板示意-------------------------------4组成及结构LK2107A测试示意图------------------5使用及维护使用方法----------------------------------5使用注意事项----------------------------7维护----------------------------------------9保修事项保修----------------------------------------9附录附件清单----------------------------------9联系地址----------------------------------9概述LK2107A系列超动态电阻应变仪是秦皇岛龙科测控技术有限公司生产的，可广泛应用于土木工程、桥梁、机械结构的实验应力分析，结构及材料任意点变形的应力分析。
配接压力、拉力、扭矩、位移和温度传感器，对上述物理量进行测试。
因此该系列仪器在材料研究、机械制造、水利工程、铁路运输、土木建筑及船舶制造等行业得到了广泛应用。
LK2107A系列超动态电阻应变仪(WWW#LKCKJS#COM)采用专有电路进行精心设计，自动桥路平衡，因而平衡精度高，零点稳定性好，深受用户喜爱。
采用MCU控制桥路自动平衡，调零精度高,重复性好，可实现零点长时间保存；同时因配四档可调桥压，测量范围宽、频响高。
因此LK2107A型超动态应变仪可广泛应用于各类超动态应变测试。
性能特点1、数字化智能设计，操作简单，使用方便2、测量通道可选4、6、8路，多通道组合式结构3、按键自动平衡，精确调零，掉电后自动保持平衡值4、内置高精度放大器、A/D转换器等优选电路，工作稳定可靠主要技术指标1、通道数：标准配置8路（可选2-6路）2、适用桥路电阻：120Ω~1KΩ3、供桥电压：2V、4V、6V、10V(电流30mA)4、应变系数：K=2.005、电桥平衡范围：±1%×R（R——使用桥路电阻) 微调范围：±100με6、平衡方式：自动平衡，平衡值自动保持7、输入阻抗：大于100MΩ8、灵敏度：1v/1000με（2V桥压）9、非线性：小于0.1%10、增益：20、40、100、200、400、1000；误差±0.5%11、稳定性：零点漂移＜1μV/℃\0.5%F.S/4小时;灵敏度变化＜±0.1%/4小时12、共模抑制比：大于100dB13、频响：DC~2.5MHz(-3dB±1dB)14、低通滤波(Hz)(-3dB±1dB)：6档50k、100k、300k、500k、1M 、F15、信噪比：大于50dB16、校准值：1kμε、2kμε、5kμε、10kμε、20kμε（±0.5%)17、输出：±10V0-P (电流10mA)18、电源：A C220V(±10%)50H z(±1H z)19、工作环境：温度0~40℃；湿度30%~90%（不结露）20、外形尺寸(mm): 420×375×175（宽×深×高）（8通道）21、功耗：约35W22、重量：~11Kg后面板示意（单通道）组成及结构LK2107A型超动态阻应变仪可以配接各种类型的应变片及应变式传感器，后续记录分析仪器可以是输出电压型或功率型，其典型测试方框图如下所示。
XL2102系列动态电阻应变仪一、概述在研究结构或材料的应力时，不可避免的要使用到电阻应变仪。
电阻应变仪是测量结构及材料在载荷作用下变形的应力分析仪器。
使用应变仪将被测应变（一般几个微应变至几千微应变之间）转换成电阻率变化进行测量，最后用应变的标度显示出来。
应变仪按频率响应范围可分为静态应变仪、静动态应变仪、动态应变仪和超动态应变仪。
其中静态电阻应变仪和动态电阻应变仪应用较多。
静态电阻应变仪用电学方法测量不随时间变化或变化极为缓慢的静态应变，测量应变频率范围10Hz以内的静载应变。
动态电阻应变仪应用于测量随时间变化的动态应变,其工作频率一般在10kHz以下。
超动态电阻应变仪多应用于测量爆炸，高速冲击等瞬态应变测量,其工作频率一般在10kHz以上。
动静态电阻应变仪实质上还是一款静态应变仪，只是兼做较低频率的单点动态应变测量，测量应变一般是静态或频率在200Hz以内的动态应变。
二、电阻应变仪基本工作原理电阻应变片作为电阻应变仪使用的测量用敏感元件，本身就是一个电阻式传感器，以本身的电阻变化来反映需要测量的机械应变，然后通过应变仪以应变大小的电信号显示出来。
电阻应变仪的基本电路包括电桥电路、放大器、功率放大器、低通滤波器和稳压电源等电路。
应变仪的功能：1）将应变片引进的相对电阻变化准确的变成电信号；2）将电信号进行放大；3）将放大后的电信号按应变量显示或指示出来。
动态应变仪电路组成及使用以我公司生产的XL2102系列动态电阻应变仪中XL2102A 动态电阻应变仪为例进行介绍。
动态应变仪由测量电桥、标定电路、放大器、滤波器等基本电路组成。
三、XL2102A动态电阻应变仪介绍3.1 XL2102A动态应变仪性能特点XL 2102A型动态电阻应变仪采用MCU控制桥路自动平衡，调零精度高，重复性好，可实现零点永久保存；四档直流供桥电压，测量范围宽、频响高。
XL2102A型动态应变仪可广泛应用于土木工程、桥梁、机械结构的实验应力分析，结构及材料任意点变形的应力分析。

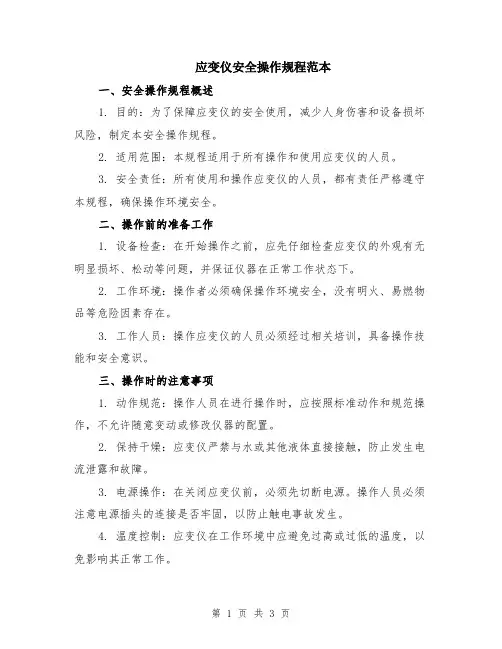

应变仪安全操作规程范本一、安全操作规程概述1. 目的：为了保障应变仪的安全使用，减少人身伤害和设备损坏风险，制定本安全操作规程。
2. 适用范围：本规程适用于所有操作和使用应变仪的人员。
3. 安全责任：所有使用和操作应变仪的人员，都有责任严格遵守本规程，确保操作环境安全。
二、操作前的准备工作1. 设备检查：在开始操作之前，应先仔细检查应变仪的外观有无明显损坏、松动等问题，并保证仪器在正常工作状态下。
2. 工作环境：操作者必须确保操作环境安全，没有明火、易燃物品等危险因素存在。
3. 工作人员：操作应变仪的人员必须经过相关培训，具备操作技能和安全意识。
三、操作时的注意事项1. 动作规范：操作人员在进行操作时，应按照标准动作和规范操作，不允许随意变动或修改仪器的配置。
2. 保持干燥：应变仪严禁与水或其他液体直接接触，防止发生电流泄露和故障。
3. 电源操作：在关闭应变仪前，必须先切断电源。
操作人员必须注意电源插头的连接是否牢固，以防止触电事故发生。
4. 温度控制：应变仪在工作环境中应避免过高或过低的温度，以免影响其正常工作。
5. 数据处理：在进行数据处理时，操作人员应根据使用手册的指导进行，避免误操作导致数据丢失或损坏。
四、紧急情况处理1. 急停操作：发生紧急情况时，操作人员应立即按下急停按钮，切断电源，并采取相应的紧急措施。
2. 报警处理：如应变仪出现异常报警，请立即停止操作，记录相关信息，并报告相关人员进行处理。
3. 火灾事故：发生火灾时，必须迅速撤离现场，并呼叫消防部门进行处理。
不允许操作人员使用灭火器自行处理。
五、应变仪的保养与维护1. 定期检查：应变仪的定期检查由专业人员进行，确保仪器的正常运行和准确性。
2. 清洁保养：应变仪的清洁由操作人员负责，要定期擦拭、清除尘埃和杂物，以防影响仪器的使用寿命和稳定性。
3. 零部件更换：如发现应变仪有损坏或故障，操作人员应立即停止使用，并报告相关人员进行维修或更换。

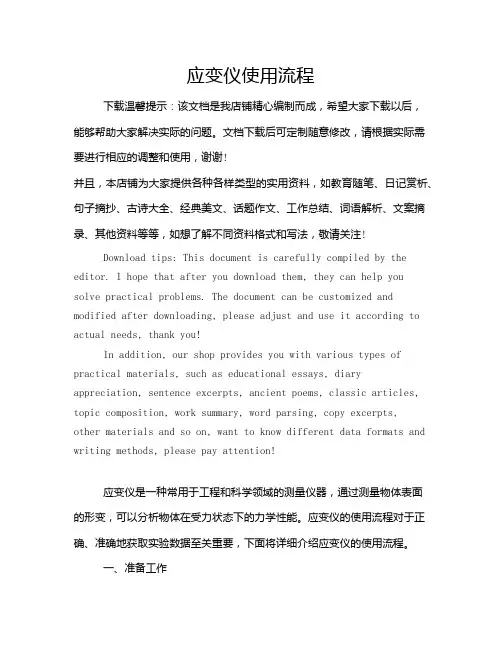

应变仪使用流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!应变仪是一种常用于工程和科学领域的测量仪器，通过测量物体表面的形变，可以分析物体在受力状态下的力学性能。

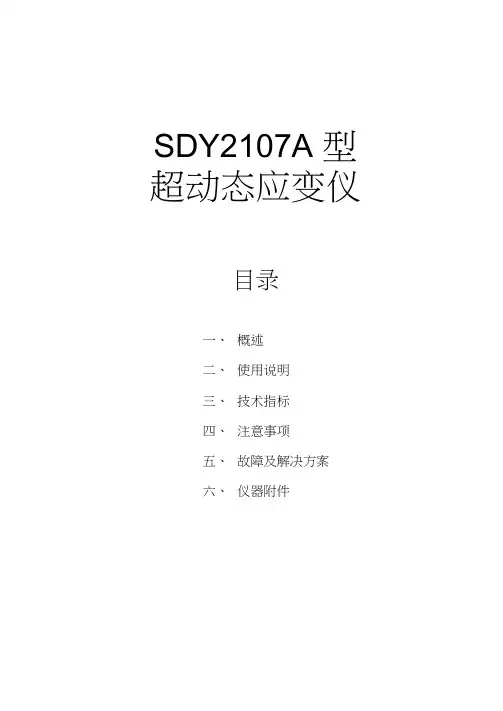

SDY2107A 型超动态应变仪目录一、概述二、使用说明三、技术指标四、注意事项五、故障及解决方案六、仪器附件一、概述SDY2107A型超动态应变仪是一种具有自动平衡功能的动态电阻应变仪，主要用于实验应力分析及动力强度研究中，对结构及材料的任意变形进行动态应变测量。
通道数量可以2、4、6、8自由组合。
体积小重量轻，便于携带和搬运。
采用直流供桥，电桥采用六线制，有长导线补偿功能。
仪器频带宽、校准方便，配接不同类型的应变片及应变式传感器，可以实现应力、拉压力、速度、加速度、位移、扭矩等多种物理量的测量。
SDY2107A型超动态应变仪具有如下特点：1、可以2、4、6、8通道组合，体积小。
2、桥路自动平衡，平衡时间约2秒平衡范围大于士15000卩£3、采用拨盘开关校准，准确方便。
4、供桥电压采用六线制，自动修正长导线测量时引入的误差。
5、频带宽：频响范围DC —2500kHz (- 3dB)。
6、测量精度高，噪声低，稳定性好，抗干扰能力强。
7、器件集成度高，性能稳定可靠。
二、使用说明1、测试方框图SDY 2107A型超动态应变仪可以配接各种类型的应变片及应变式传感器。
其典型测试方框图如图1所示：图1232、 面板说明通道前面板输入插座（7芯航空插座）： 1桥压+, 2桥压―,号+, 7屏敝线。
3、 操作前准备 ① 仪器通电之前，先将桥盒接成全桥，把桥盒的航空插头插入通道的航空插座内，旋紧通道后面板3信号―，4反馈+, 5反馈―，6信SDY21O7A1M 300 爆痣 工作 O 珊迥O 宅堺*星琲 谨客 过箱 O ortU电理开 OK'^XIMLLF ： 10 ?0於(kHz )②使用220V 50Hz 市电供电，电源线一端插入仪器电源插座，另一端接入市电，然后将电源后面板的电源开关置“开”位置，电源即接通。
这时将要使用的通道电源置于“开”（向上扳），随即该通道的前面板的工作指示灯亮了，进入工作状态。
Lance LC07系列LanceLC07系列内装IC应变加速度传感器用户手册朗斯测试技术有限公司LANCE MEASUREMENT TECHNOLOGIES CO.,LTD.目录一、概述 (2)二、技术指标·······································2三、使用方法及注意事项 (4)四、附件及随机文件 (13)全国销售电话：4008-824-824 更多资料详情：一、概述加速度的测量：在大于0.3Hz时，利用压电加速度传感器—电荷放大器测量系统或内装IC压电加速度传感器都可以进行理想的测量。
在小于0.3Hz时，通常使用应变加速度传感器—应变仪测量系统，但由于零漂和噪声都较大，特别在测量小加速度时，很难得到理想的测量结果。
LC07系列内装IC应变加速度传感器的出现，很好的解决了这一难题。
该系列传感器不同于传统的应变桥结构，它是在硅片上同时集成了42个对加速度敏感的可变电容单元，同时解决了零漂、噪声、精度三大难题。
二、技术指标主要技术指标型号量程g-3dB频响Hz灵敏度mV/g抗冲击g噪声密度mg/Hz轴向电源V/mALC0701-2±2DC-2500100020000.11单+5/1 LC0701-5±5DC-250030020000.15单+5/1 LC0702±18DC-250010020000.19单+5/3 LC0703±50DC-1000385001单+5/3 LC0704±100DC-4001910004单+5/3 LC0705±18DC-250010020000.19双+5/1 LC0706±50DC-1000385001双+5/5±10DC-6001905001三+5/7 LC0709±18DC-250010020000.19三+5/1注：1.内装IC应变加速度传感器有如下共同技术指标：·线性：0.5%·横向灵敏度：≤5%·输出短路：无限期·电缆长度：3米2.型号后缀A，电源为8-20V。
XL2102系列动态电阻应变仪使用方法首先，准备工作：1.确认测试材料的性质、尺寸和形状，并根据实际情况选择合适的电阻片和接线板。
2.准备好所需的测试环境，保证仪器在稳定的环境中工作。
其次，接线连接：1.将电阻片的接线板与电子称重仪连接。
2.将加载杆的端部与测试材料连接。
3.将数据采集仪与电子称重仪连接。
然后，校准仪器：1.打开电子称重仪和数据采集仪，并根据说明书进行初始化设置。
2.在“设备校准”菜单中，选择合适的测试模式和参数。
3.将已知负荷加到测试材料上，并记录相应的电阻值。
4.根据测量结果调整电子称重仪和数据采集仪的参数，再次进行校准，直到测量结果与实际负荷相匹配。
接下来，进行实际测试：1.在“新建测试”菜单中，输入测试材料的相关信息，如名称、尺寸、加载方式等。
2.根据实际需求选择测试类型，如静态拉伸、静态压缩、动态拉伸等。
3.设置测试参数，如加载速率、加载范围等。
4.开始测试，仪器将自动加载并记录测试数据。
5.测试完成后，保存测试数据，并进行后续数据处理和分析。
最后，注意事项：1.在使用XL2102系列动态电阻应变仪时，应遵循仪器的使用规范和安全操作指南。
2.使用前，请确保仪器及配件的完整性和正常工作状态。
3.在测试过程中，避免突发电源中断和仪器受到外界干扰。
4.定期对仪器进行保养和维护，保证其长期稳定的工作性能。
总结而言，正确使用XL2102系列动态电阻应变仪需要进行准备工作、接线连接、仪器校准、实际测试和注意事项等步骤。
只有正确操作和熟练掌握仪器的使用方法，才能获得准确可靠的测试结果。

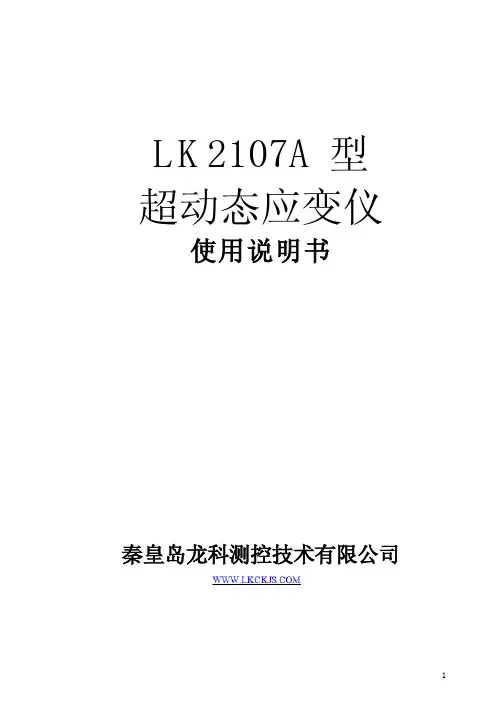

LK2107A型超动态应变仪使用说明书
目录
概述
性能特点----------------------------------3主要技术指标--- ------------------------3前面板说明-------------------------------4后面板示意-------------------------------4组成及结构
LK2107A测试示意图------------------5使用及维护
使用方法----------------------------------5使用注意事项----------------------------7维护----------------------------------------9保修事项
保修----------------------------------------9附录
附件清单----------------------------------9联系地址----------------------------------9
概述
LK2107A系列超动态电阻应变仪是秦皇岛龙科测控技术有限公司生产的，可广泛应用于土木工程、桥梁、机械结构的实验应力分析，结构及材料任意点变形的应力分析。
配接压力、拉力、扭矩、位移和温度传感器，对上述物理量进行测试。
因此该系列仪器在材料研究、机械制造、水利工程、铁路运输、土木建筑及船舶制造等行业得到了广泛应用。
LK2107A系列超动态电阻应变仪(WWW#LKCKJS#COM)采用专有电路进行精心设计，自动桥路平衡，因而平衡精度高，零点稳定性好，深受用户喜爱。
采用MCU控制桥路自动平衡，调零精度高,重复性好，可实现零点长时间保存；同时因配四档可调桥压，测量范围宽、频响高。
因此LK2107A型超动态应变仪可广泛应用于各类超动态应变测试。
性能特点
1、数字化智能设计，操作简单，使用方便
2、测量通道可选4、6、8路，多通道组合式结构
3、按键自动平衡，精确调零，掉电后自动保持平衡值
4、内置高精度放大器、A/D转换器等优选电路，工作稳定可靠
主要技术指标
1、通道数：标准配置8路（可选2-6路）
2、适用桥路电阻：120Ω~1KΩ
3、供桥电压：2V、4V、6V、10V(电流30mA)
4、应变系数：K=2.00
5、电桥平衡范围：±1%×R（R——使用桥路电阻) 微调范围：±100με
6、平衡方式：自动平衡，平衡值自动保持
7、输入阻抗：大于100MΩ
8、灵敏度：1v/1000με（2V桥压）
9、非线性：小于0.1%
10、增益：20、40、100、200、400、1000；误差±0.5%
11、稳定性：零点漂移＜1μV/℃\0.5%F.S/4小时;灵敏度变化＜±0.1%/4小时
12、共模抑制比：大于100dB
13、频响：DC~2.5MHz(-3dB±1dB)
14、低通滤波(Hz)(-3dB±1dB)：6档50k、100k、300k、500k、1M 、F
15、信噪比：大于50dB
16、校准值：1kμε、2kμε、5kμε、10kμε、20kμε（±0.5%)
17、输出：±10V0-P (电流10mA)
18、电源：A C220V(±10%)50H z(±1H z)
19、工作环境：温度0~40℃；湿度30%~90%（不结露）
20、外形尺寸(mm): 420×375×175（宽×深×高）（8通道）
21、功耗：约35W
22、重量：~11Kg
后面板示意（单通道）
组成及结构
秦皇岛龙科测控技术有限公司生产的LK2107A型超动态阻应变仪可以配接各种类型的应变片及应变式传感器，后续记录分析仪器可以是输出电压型或功率型，其典型测试方框图如下所示。
使用及维护
使用方法
一、功能选择
1.1 桥压选择：本仪器提供了两档桥压——2V、4V、6V、10V，选择
开关在相应测试通道的后面板上。
桥压选择的原则：
Ⅰ、桥压供电电流不允许超过30mA，即V桥/R桥应小于30mA。
Ⅱ、不能超过应变片要求的电流值。
但当测量短时小信号动态应变时，可允许供桥电流50mA，以提高测量信号的信噪比。
1.2 应变片与桥盒的连接：
桥盒是应变测量元件与应变仪连接的桥梁，因此熟悉桥盒的结构和连线方法是十分必要的。
图1列出了桥盒的引线及原理图，图中电阻为标准120Ω，使用非标准120Ω应变片时，应使用全桥或半桥测量。
注意：使用标准120Ω应变片测量时，安装前要使应变片及连线总阻值控制在120Ω±1%范围内，否则电桥不能平衡。
为防止外部电磁干扰，应变片和桥盒之间的连线应采用屏蔽线。
图2列出了不同电桥方式的接线方法及原理图。
1.3 输出端与配接的记录、显示及分析仪器输入阻抗要大于1kΩ。
1.4 测试准备:
Ⅰ、根据测量要求选择要连接的桥路形式，按图2接好测量桥盒，将桥盒接入输入插座并选择适当的桥压。
Ⅱ、联结好电源线；同时联结输出线至记录分析设备。
Ⅲ、合理设置低通滤波截止频率点。
1.5 初始调节：
Ⅰ、开启LK2107A电源开关后，可按各测量通道的自动平衡按钮，也可按主控通道的总平衡按钮，观测电桥是否能调整到满足要求的零点值。
Ⅱ、给定校准值，根据欲测量对象的应变值范围选择增益旋钮的位置，使被测输出值达到后端分析记录仪表输入范围的50%~80%。
Ⅲ、完成上述调节后，经预热10~30分钟后，给定正负较准值就可以进行正式测量了。
正/负校可使用测量通道上的正/负校开关。
图二应变片与桥盒的连接方法与电路原理图
使用注意事项
一、正式测量过程中不允许按动自动平衡按钮；正校/负校开关应居中，即处于测量状态。
二、使用不同灵敏度系数的应变片时应进行修正：
本仪器设计使用的应变片灵敏度系数为K=2.00，如果使用其它灵敏度系数的应变片测量则测量结果应按下式进行修正：
三、测量时的温度补偿应变片要贴在与测量片相同的材料上，且测量片与补偿片要同一材料、同一阻值、同一环境，并避免阳光爆晒，对地绝缘阻抗在500MΩ以上。
四、应尽量减少应变片与桥盒之间的测试连线。
使用同轴电缆时，屏蔽层不能作为信号测量导线，而只能做屏蔽保护连到桥盒的接地端。
对于金属试件，要求与应变仪桥盒地线端连接良好以减少工频干扰。
测量导线应远离干扰源，如变压器、电机、大型用电设备及动力线等，测量导线在连接时要尽可能使用对称结构安装，这样一来既有利于电桥平衡，又有利于减小干扰，尤其在长导线测量时更为必要。
五、在实际测量中，为了提高测量精度同时实现温度补偿，常将应变片组合使用，这时测量值就应该进行修正。
注意应变式传感器不用修正。
5.1 A1和D1两只应变片用于应变测量如图3，测量结果要被2除，即：
5.2 四只应变片同时用做测量片，如图4，测量结果除以4，即：
维护
▲移动搬运时应防止剧烈振动、冲击、碰撞和跌落，放置地点应平稳。
▲非专业人员不得拆装仪表，以免发生不必要的损坏。
▲禁止用水和强溶剂（如苯、硝基类油）擦拭仪器机壳和面板。
保修事项
本仪器自售出之日起，在正常使用条件下，出现非人为故障免费保修一年；同时本公司承诺对该应变仪实行终生维修，对超出保修时限和范围的情况只酌情收取工本费。
附件清单
□交流220V电源线1根
□保险丝0.5A Φ5×18 1只
□输入桥盒1个/通道（与所配测量通道数相对应）□专用螺丝刀（电桥平衡微调、桥盒接线）1把
□产品合格证1份
□使用说明书1本
□输出电缆线1条/通道
如果您在测量过程中遇到什么问题、或者对我公司的产品有什么意见和要求，请按以下地址及时与我们联系，我公司将竭诚为您服务！。
