小型锅炉的主要结构

这种锅炉的设计煤种是无烟煤。因此在炉膛内 采用了低而长的后拱和较高的前拱，并使前、后 拱在炉膛内形成一个狭窄的喉部，促使空气和烟 气中的可燃物充分混合，以利燃烧。
2. 双锅筒纵置式水管锅炉
这种水管锅炉的产品型式颇多。按照锅 炉炉膛布置的相对位置不同，可分为 “D” 型和 "O"型两种布置结构。

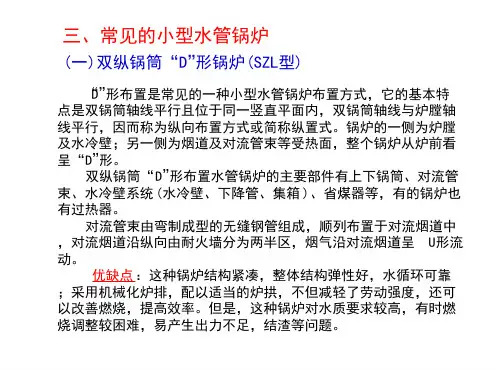

双锅筒纵置式 "D"型锅炉
水管锅炉中管外的烟气大多数采用横向冲刷管束，这就 改善了传热情况，在同样受热面积、同样烟温和烟气流 速的情况下，提高了锅炉的出力和效率。
又因水管锅炉受热面布置较简便，清垢、除灰等也较火 管锅炉方便。因此，在近百年中得到了迅速的发展。
水管锅炉型式繁多，构造各异。
按锅筒数目有单锅筒和双锅筒之分，就锅 筒放置形式则可分为纵置式、横置式和立 置式等几种。
1一人孔 2一安全阀接口3一接烟囱法兰 4一主汽阀接口 5一 封头 6一冲天管 7一水位表接口 8一炉胆顶 9一炉胆 l0一 横水管手孔 11一横水管 12一短拉撑 13一炉门 14一灰门 15一下脚圈 16一排污管 17一进水阀接口
2. 立式横火管锅炉
立式横火管锅炉旧 称考克兰锅炉。主要 由封头、锅壳 、前管 板、烟管、后管板和 炉胆等部分组成。燃 烧设备为固定炉排， 人工投煤。烟气流程 较长，先冲刷炉胆， 再由"喉管"到达燃烧 室，接着转变1800流 经乎行装置的烟管， 汇集于前烟箱，最后 通过烟囱排出。
1一封头 2一锅壳 3一前管板 4一烟管 5一前烟箱 6一炉门 7一U型下脚 8一主汽阀座 9一安全阀座 10一人孔 11一角板撑 12一后管板 13一燃烧室 14一 喉管 15一炉胆
这种锅炉的工作压力多为 0.8MPa，蒸发量可达 l t/h。优点是，封头呈半 球形，因而强度较高，蒸 汽空间较大，有利于负荷 变化；烟管全部浸在水中， 传热较好；整个锅炉结构 紧凑。清洗和检修方便。 缺点是，锅炉形状复杂， 加工困难，造价较高，炉 膛空间较小，水冷程度大， 不利于燃烧，排烟温度在 350~450℃左右，热效率 低，又难于机械化燃烧， 属于淘汰的炉型。
这种锅炉的燃烧设备系固定炉排，人工加煤。煤在 炉排上燃烧后，烟气经炉胆向后流动，由后封头分 向两侧烟道，冲刷锅壳两侧，到前部再转入底烟道， 入烟囱底部，从烟囱上口排至大气，这是一种烟气 流程。也有的锅炉烟气经炉胆部后直接进入底烟道， 冲刷锅壳底部，至前部再分为两路，入两侧烟道至 锅炉后部又合为一路入烟囱底部，从烟囱上口排至 大气。这两种烟气流程各有利弊。前者有利于水循 环，水质沉淀物较多的锅炉大都采用这种流程，但 炉胆下部锅水在生火期间易形成死滞区，使祸壳上 部与下部温差较大。后者无论在运行或生火期间锅 炉上、下部温差均较小。但当水质沉淀物较多时， 易使锅壳底部钢板过热。
这种锅炉的工作压力多为 0 .8MPa，蒸发量可达l t/h。优 点是，烟气流程长，传热好， 水管多，除中间一根大直径下 降管外，其余均为上升管，水 循环好。缺点是，下管板上部 易积灰，难于清除，既影响传 热，又腐蚀钢板；炉膛水冷程 度大，炉温较低，不适合烧劣 质煤。
l一封头 2一下降管 3一直水管 4 一锅壳 5一炉排 6一下管板 7一角 拉技板 8一喉管 9一烟囱 10一烟 箱 11一烟气隔墙
烟气由炉膛后部右侧进入对流烟 道，先由后向前冲刷第中组管束， 再向右转1800弯折入第二组管束， 由前向后流动，从管束末端直接 进入尾部受热面，通过烟囱排入 大气。水循环系统分为两个部分， 一是辐射取热部分，炉膛内两侧 各有一排水冷壁管，其上端直接 与上锅筒连通，下筒通过下联箱 由下锅筒可以可靠地供水，从而 构成独立的水循环回路系统。另 一是对流热受部分。两组对流管 束，第一组管束(上升管)受高温 烟气加热，锅水或汽水混合物密 度小，向上流动，第二组管束 (下降管)吸收热量较少，锅水的 温度低，密度大，向下流动，从 而在上、下锅筒之间构成了水循 环回路系统。
卧式内燃快装锅炉分固定炉排和小链条炉排两种。 图2-9为卧式内燃固定炉排快装锅炉。图2-10为卧式内 燃链条炉排快装锅炉。
，作为主要受热面，在烟管的下部布置
炉胆。煤在炉膛内的炉排上燃烧，与炉排上方对
应的炉胆表面积即为辐射受热面。烟气由炉胆后 部流入后烟箱(对于固定炉排的锅炉，在排至后 烟箱之间布置一般烟管)，然后转入一侧的烟管 (第一烟管)，由后向前流入烟箱，在前烟箱内转 1800弯进入另一侧烟管(第二烟管)，再由前向后 流入尾部受热面，最后通过引风机从烟囱排出。
3. 卧式烟火管快装锅妒
快装锅炉，是将锅炉的各部件在制造厂全部组装完 毕，整机运往使用单位的新型锅炉。工作压力一般有 0.8MPa和1.3MPa两种，蒸发量有0.5t/h，l t/h、2 t/h 和4 t/h等几种。容量较大的快装锅炉，其尾部装有铸 铁式省煤器。
卧式烟火管锅炉为火筒、烟筒或烟管、水管组合锅 炉，一般可分为内燃快装与外燃快装锅炉两种。
水管锅炉效率可达65~90%，工业用水管锅 炉蒸发量可达20~30t/h，蒸汽压力均在 2.45MPa以下。
均装有省煤器，有的还装设空气预热器和 蒸汽过热器。
1. 双锅筒横置式水管锅炉
这种形式的水管锅炉国内产品很多，在 供热锅炉范围里，蒸发量从2 t/h到20 t/h都 有。在配置燃烧设备方面，它不单限于层 燃炉，也适宜配置室燃炉。
3.2 卧式锅壳锅炉
卧式锅壳锅炉指锅壳的纵向中心线与地面平行 的火筒或烟管锅炉。这种锅炉分内燃与外燃两种 主要类别，是一种老旧型式的小型锅炉。它的蒸 发量一般在3t/h以下。蒸汽压力在0.8MPa以下。
卧式锅壳锅炉主要用于小型轻纺工业和较大面 积的局部采暖场合。它具有结构简单、汽压稳定、 操作容易、对水质要求不高等特点。但由于属锅 壳锅炉范畴，承压较低，燃料消耗大，使用钢材 多，发生事故后危险性大。因此一般仅限于容量 在3t/h以下的锅炉采用这种结构型式。
炉膛在锅炉的前部，四周布满水冷壁管。前、后 墙水冷壁管的上端直接接入上锅筒，下端分别连 接在前、后联箱上。两侧水冷壁管又分成前、后 两组，前组的下端分别接入两侧的防焦箱，上端 接入一个单独的上联箱，并通过导汽管与上锅筒 连通；后组的下端分别接入侧下联箱(位于侧墙中 下部)，上端接入侧上联箱，并通过导汽管与上锅 筒连通。所有的下联箱和防焦箱均由从下锅筒引 出的下降管供水。
1. 卧式单火筒锅炉和卧式双火筒锅炉
卧式单火筒(康尼许)锅炉与卧式双火筒 (兰开夏)锅炉的主要不同点是康尼许锅炉 仅有一个火筒，而兰开夏锅炉则有两个火 筒。其它各部分结构大同小异，都属于内 燃式的锅壳锅炉。这两种型式锅炉的主要 受压部件均由锅壳、封头和炉胆三部分组 成。图2-6为卧式单火筒锅炉，图2-7为卧 式双火筒锅炉。
立式弯水管锅炉主要由封头、锅壳 、炉胆顶、炉胆、弯水 管和耳形弯水管等部件组成。锅炉炉排搁置在炉胆内"U" 型下脚的上部，火焰直接冲刷炉胆和装在炉胆内的弯水管； 高温烟气经喉管进入锅壳中部的烟箱，然后分左右两路各 旋转1800，对部分锅壳和装置在锅壳上的耳形弯水管作横 向冲刷，最后汇集于烟箱的前部，从烟囱排出。
3.1 立式锅炉
立式锅炉指锅壳的纵向中心线与地面 垂直的锅炉。它虽有水管与火管之分，但 总的来说是属于火管锅炉的范畴。所以立 式锅炉也统称为立式火管锅炉。
立式锅炉主要用于要求汽压较低的场所。 它具有基座简单、安装迅速、移运方便 、 占地面积小、操作容易、投资费用少等特 点。但热效率低、金属用量大。
1. 立式横水管锅炉
这种锅炉结构的优点是， 锅壳中部被烟箱包围部 分约占整个锅壳的1/3， 因受高温烟气冲刷，提 高了锅炉热效率，水循 环好，升压快，存汽量 较大，对负荷变化的适 应性强。
缺点是，弯水管和耳形 弯管中水垢难以清除， 因此锅炉给水要求严格， 要经过软化处理；炉温 较低，不适合烧劣质煤； 烟箱面积大，活动门多， 应注意防止漏风。
图2-12是SHL(双、横、链)2213型锅炉的结构简图。 SHL20-13型锅炉本体主要由 上、下锅筒，对流管束和水冷 壁管及联箱等受压部件组成， 尾部有铸铁式省煤器和钢管式 空气预热器。上、下锅筒横置 在同一垂直面上，上锅筒直径 较下锅筒直径稍大。两个锅筒 之间有三组对流管束，前组管 束只有一排管子，位于炉膛烟 气出口附近，后两组管束中间 有三道隔烟墙。烟气由炉膛后 上方进入对流区，先向下纵向 冲刷第二组管束，再转1800向 后，呈 “Z”字形曲折向上冲 刷第二、三组管束。然后从第 三组管束的上部向下折入尾部 受热面，最后经烟气出口进入 除尘器，由引风机通过烟囱排 至大气。
立式横水管锅炉有大横管与多横管之分。立式横水管锅 炉主要由锅壳、炉胆、封头、炉胆顶、横水管和冲天管组 成。燃烧设备为固定炉排，人工投煤。燃烧产生的高温烟 气向上冲刷横水管，再经过冲天管由烟囱排出。
这种锅炉的工作压力一般在0.8MPa 以下，蒸发量不超过l t/h。优点是： 结构简单、安装、移运及管理方便， 操作容易，点火、升压及停炉的时 间短。缺点是：受热面积小，蒸发 量低，排烟温度高达500℃以上， 热效率低。
3.3 水 管 锅 炉
火管锅炉由于其结构上的限制，已不能满足日益增长 的工业用汽的需要。例如，当锅炉容量增加到4t/h以上 时，火管锅炉就要加大锅壳直径和壁厚。这不但要增加 钢材的消耗量，而且大直径的锅壳要实现蒸汽压力的提 高也是困难的。于是，出现了水管锅炉。
水管锅炉与火管锅炉的显著区别是，水管锅炉的汽水在 管内流动，烟气在管外冲刷，与火管锅炉烟气在管内流 动，汽水在管外循环的情况恰恰相反。
卧式外燃式快装锅炉(图2-11)是烟管、水管组合式锅炉。主要由锅壳、前 后管板、烟室，火管、水冷壁管及联箱等部件组成。燃料在固定炉排或 链条炉排上燃烧后，其辐射热量分别由锅壳底部受热面和布置在炉膛两 侧水冷壁受热面吸收，烟气进入后烟室，折入第一烟道火管向前流动， 至前烟箱再返入第二烟道火管，由后部经省煤器、引风机入烟囱，由烟 囱排至大气。
卧式快装锅炉的特点是，锅炉热效率高，平均热 效率可达78%，工作压力1.3MPa。装有省煤器的 快装锅炉设计热效率可达82%；结构紧凑，体积 小，耗用钢材小，安装简便，便于移动，占地面 积小，对于燃煤品质的适应范围较广，可燃用烟 煤、无烟煤、劣质煤或劣质烟煤与无烟煤的混合 燃料。但由于体积小，结构紧凑，因此，对于水 质要求较高，另外，由于蒸发率高，水容量小， 在负荷突然变化时，易产生汽水共腾现象。因此， 要求锅水碱度不能过高，供汽、用汽之间要保持 经常联系。
