STM32F103ZET6最小系统电路图

STM32最小系统原理图STM32是一款高性能、高可靠性的32位单片机系列产品，采用Cortex-M内核。

它可以用来设计各种嵌入式系统，包括家电、医疗设备、汽车电子和工业自动化等领域。

在进行STM32的设计时，我们需要先画出最小系统原理图，该原理图包含了STM32所需的电源和外围器件。

首先，我们需要为STM32提供合适的电源。

通常情况下，我们可以使用LM1117-3.3三端稳压器作为主芯片的电源。

其输入电压可以在6V至12V之间，输出电流为800mA，输出电压为3.3V。

此外，还需要添加适当的电容来提供电源稳定性。

接下来，我们需要为STM32添加晶振电路。

晶振电路主要包括一个晶振和两个电容。

在选择晶振时，我们需要确定频率和精度。

常见的选择包括8MHz和16MHz的晶振。

晶振电路的作用是为STM32提供系统时钟信号。

复位电路是STM32系统中非常重要的部分，它用于在系统启动时将芯片复位到初始状态。

复位电路主要由一个复位按钮、一个电阻和一个电容组成。

在启动或出现故障时，按下复位按钮将使STM32芯片重新启动。

调试电路主要用于在开发和调试过程中进行调试操作。

它包括JTAG或SWD接口、调试器、与调试器连接的引脚等。

通过调试电路，开发人员可以通过调试器进行单步调试、变量查看和性能分析等操作。

最后，我们需要为STM32添加一些扩展接口电路，如LED指示灯、按键开关、LCD模块、以太网接口、USB接口、UART接口等。

这些扩展接口可以根据实际应用需求来选择和设计。

STM32最小系统电路原创文章，请注明出处:blog.ednchina./tengjingshu1.电源供电方案● VDD = 2.0～3.6V：VDD管脚为I/O管脚和部调压器的供电。

● VSSA，VDDA = 2.0～3.6V：为ADC、复位模块、RC振荡器和PLL的模拟部分提供供电。

使用ADC时，VDD不得小于2.4V。

VDDA和VSSA必须分别连接到VDD 和VSS。

● VBAT = 1.8～3.6V：当关闭VDD时，（通过部电源切换器）为RTC、外部32kHz 振荡器和后备寄存器供电。

采用LM1117-3.3V(AMS1117)供电2.晶振STM32上电复位后默认使用部[精度8MHz左右]晶振，如果外部接了8MHz的晶振，可以切换使用外部的8MHz晶振，并最终PLL倍频到72MHz。

3.JTAG接口在官方给出的原理图基本是结合STM32三合一套件赠送的ST-Link II给出的JTAG接口。

ST-Link IISK-STM32F学习评估套件原理图的JTAG连接很多时候为了省钱，所以很多人采用wiggler + H-JTAG的方案。

H-JTAG其实是twentyone大侠开发的调试仿真烧写软件，界面很清新很简洁。

H-JTAG界面H-JTAG软件的下载：.hjtag./chinese/download.htmlH-JTAG官网：.hjtag.twentyone 大侠的blog：twentyone.bokee./关于STM32 H-JTAG的使用，请看下一篇博文Wiggler其实是一个并口下载方案，其实电路图有很多种，不过一些有可能不能使用，所以要注意。

你可以在taobao上买人家现成做好的这种Wiggler下载线，最简便的方法是自己动手做一条，其实很简单，用面包板焊一个74HC244就可以了。

Wiggler电路图下载：电路图中”RESET SELECT”和”RST JUMPER”不接，如果接上的话会识别不了芯片。

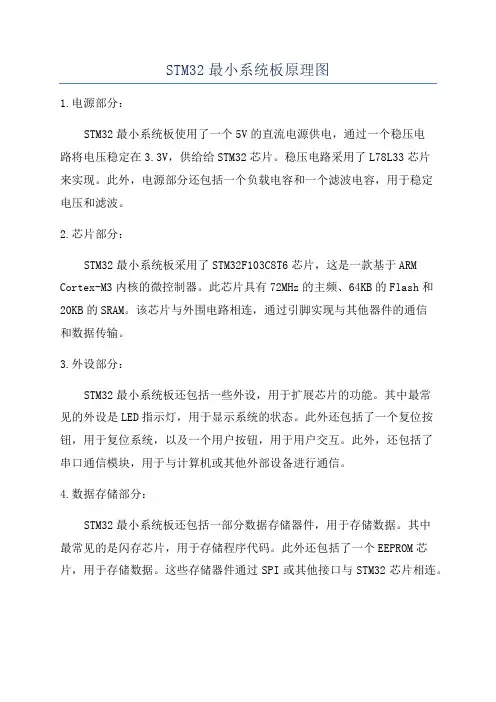

STM32最小系统板原理图
1.电源部分：
STM32最小系统板使用了一个5V的直流电源供电，通过一个稳压电
路将电压稳定在3.3V，供给给STM32芯片。

稳压电路采用了L78L33芯片
来实现。

此外，电源部分还包括一个负载电容和一个滤波电容，用于稳定
电压和滤波。

2.芯片部分：
STM32最小系统板采用了STM32F103C8T6芯片，这是一款基于ARM Cortex-M3内核的微控制器。

此芯片具有72MHz的主频、64KB的Flash和20KB的SRAM。

该芯片与外围电路相连，通过引脚实现与其他器件的通信
和数据传输。

3.外设部分：
STM32最小系统板还包括一些外设，用于扩展芯片的功能。

其中最常
见的外设是LED指示灯，用于显示系统的状态。

此外还包括了一个复位按钮，用于复位系统，以及一个用户按钮，用于用户交互。

此外，还包括了
串口通信模块，用于与计算机或其他外部设备进行通信。

4.数据存储部分：
STM32最小系统板还包括一部分数据存储器件，用于存储数据。

其中
最常见的是闪存芯片，用于存储程序代码。

此外还包括了一个EEPROM芯片，用于存储数据。

这些存储器件通过SPI或其他接口与STM32芯片相连。

以上是STM32最小系统板的原理图解析，介绍了电源部分、芯片部分、外设部分和数据存储部分。

了解STM32最小系统板的原理图可以帮助开发
者更好地理解其工作原理和设计特点，从而更好地进行开发和调试。

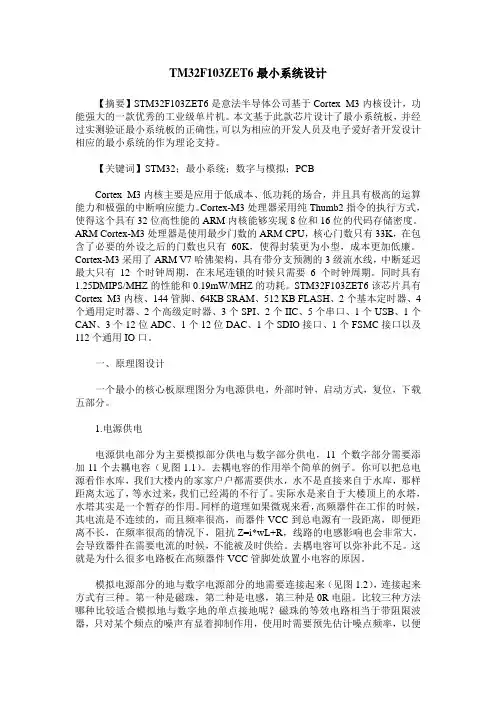

TM32F103ZET6最小系统设计【摘要】STM32F103ZET6是意法半导体公司基于Cortex_M3内核设计，功能强大的一款优秀的工业级单片机。

本文基于此款芯片设计了最小系统板，并经过实测验证最小系统板的正确性，可以为相应的开发人员及电子爱好者开发设计相应的最小系统的作为理论支持。

【关键词】STM32；最小系统；数字与模拟；PCBCortex_M3内核主要是应用于低成本、低功耗的场合，并且具有极高的运算能力和极强的中断响应能力。

Cortex-M3处理器采用纯Thumb2指令的执行方式，使得这个具有32位高性能的ARM内核能够实现8位和16位的代码存储密度。

ARM Cortex-M3处理器是使用最少门数的ARM CPU，核心门数只有33K，在包含了必要的外设之后的门数也只有60K，使得封装更为小型，成本更加低廉。

Cortex-M3采用了ARM V7哈佛架构，具有带分支预测的3级流水线，中断延迟最大只有12个时钟周期，在末尾连锁的时候只需要6个时钟周期。

同时具有1.25DMIPS/MHZ的性能和0.19mW/MHZ的功耗。

STM32F103ZET6该芯片具有Cortex_M3内核、144管脚、64KB SRAM、512 KB FLASH、2个基本定时器、4个通用定时器、2个高级定时器、3个SPI、2个IIC、5个串口、1个USB、1个CAN、3个12位ADC、1个12位DAC、1个SDIO接口、1个FSMC接口以及112个通用IO口。

一、原理图设计一个最小的核心板原理图分为电源供电，外部时钟，启动方式，复位，下载五部分。

1.电源供电电源供电部分为主要模拟部分供电与数字部分供电，11个数字部分需要添加11个去耦电容（见图1.1）。

去耦电容的作用举个简单的例子。

你可以把总电源看作水库，我们大楼内的家家户户都需要供水，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。

实际水是来自于大楼顶上的水塔，水塔其实是一个暂存的作用。
