深井潜水泵型号定义及工作原理

井用潜水泵型号及结构一、井用潜水泵产品概述：井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、井用潜水泵产品特点：1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、井用潜水泵型号意义：四、井用潜水泵使用条件：井用潜水泵可在下列条件下连续运行使用：1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。

2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。

3.水温一般不得高于20℃.4.水质要求：（1）水中含砂量不大于0.01%（重量比）；（2）PH值在6.5~8.5范围；（3）氯离子含量不大于400毫克/升。

5.要求井正值，井壁光滑，不得有井管错开。

五、井用潜水泵结构说明：1、井用潜水泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。

2、井用潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。

3、井用潜水泵上部装有止回阀，避免停机水垂造成机组破坏。

4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。

简介一、产品概述是电机与水泵直联一体潜入水中工作的提水机具，适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ 型产品特点1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

?三、型号意义：四.产品参数型 号扬程参考 使用范围 （M ） 电机功率 （KW ） 额定电流 （A ）出水管直径（寸）150QJ10-50/7 40-55 32（67mm ）150QJ10-100/14 80-110 150QJ10-150/21 120-170150QJ20-24/4 19-29 3 150QJ20-30/5 24-36 3 150QJ20-36/6 29-43 4 150QJ20-42/7 34-50 4150QJ20-48/8 38-58 150QJ20-54/9 43-65 150QJ20-60/10 48-72 150QJ20-66/11 53-79 150QJ20-72/12 58-76 150QJ20-78/13 62-94 150QJ20-84/1467-101相关同类产品QJ型井用潜水电泵()（结构图）：一、结构说明型机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。

2.每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。

井用潜水泵型号及参数说明潜水泵是一种将电动机和泵体结合在一起的水泵，适用于各种需要将水从井中抽出的场合。

在井用潜水泵的选择过程中，了解不同型号和参数的意义，可以帮助我们更好地选择合适的潜水泵，以满足不同的需求。

一、型号和参数1. 型号：井用潜水泵的型号通常由一串字母和数字组成，代表了不同的功能和性能特点。

常见的型号有QJ、QJR、QY、QYR等。

2. 功率：潜水泵的功率是指电机输出功率，通常以千瓦（kW）为单位。

功率越大，泵的抽水能力就越强。

3. 流量：流量是指单位时间内泵能够抽出的水量，通常以立方米/小时（m³/h）为单位。

流量的大小直接影响到潜水泵的抽水效率。

4. 扬程：扬程是指水被抽出井口后能够上升的高度，通常以米（m）为单位。

扬程的大小决定了潜水泵能够抽水的有效范围。

5. 进口口径和出口口径：进口口径是指水进入潜水泵的口径，出口口径是指水从潜水泵排出的口径。

口径的大小对于潜水泵的抽水效率和性能有一定的影响。

二、不同型号和参数的应用场景1. QJ型潜水泵：QJ型潜水泵适用于较深的井水抽取，具有较大的流量和扬程。

它通常用于农田灌溉、城市供水和工业用水等场合。

2. QJR型潜水泵：QJR型潜水泵是一种具有自吸功能的潜水泵，适用于需要连续供水的场合。

它通常用于建筑工地、河道排水和城市给排水系统等。

3. QY型潜水泵：QY型潜水泵适用于较浅的井水抽取，具有较小的流量和扬程。

它通常用于家庭生活用水、花园浇灌和小型农田灌溉等。

4. QYR型潜水泵：QYR型潜水泵是一种具有自吸功能的潜水泵，适用于需要连续供水的场合。

它通常用于建筑工地、河道排水和城市给排水系统等。

三、选购注意事项1. 根据实际需求选择合适的型号和参数，确保潜水泵能够满足所需的流量和扬程要求。

2. 注意潜水泵的功率是否与供电环境相符，确保电源能够正常供电。

3. 注意潜水泵的材质和密封性能，选择适合井水环境的泵体材质和密封方式，以确保潜水泵的使用寿命和性能稳定性。

深井泵的工作原理深井泵是一种利用泵机动力，将水从地面抽送至井底。

它在农业灌溉、城市供水、工业生产等领域有着广泛的应用。

深井泵的工作原理主要包括以下几个方面。

1. 电动驱动系统：深井泵通常使用电动机作为驱动力源。

电动机通过电源提供的电能转换为机械能，进而驱动泵体运转。

2. 泵体结构：深井泵的泵体通常由泵头、电机、输水管道等组成。

其中，泵头是深井泵的核心部件，它负责将泵入的水抽送出来。

泵头包括叶轮、泵体、导向装置等部分。

3. 叶轮原理：叶轮是深井泵泵头中的关键部件。

它通过旋转产生离心力，并将水推进到出水管道中。

叶轮通常由若干个叶片组成，当电动机带动叶轮旋转时，水被吸入叶轮中心，并在旋转的力量下被推向叶片外围，产生高压。

4. 导向装置：深井泵的导向装置用于引导流入泵内的水流。

它的作用是使水能够顺利地进入叶轮，并避免涡流损失。

导向装置通常由导叶、导航管等组成，通过合理的设计能够提高泵的效率和抽水能力。

5. 输水管道：深井泵将水抽送至地面需要通过输水管道来进行传输。

输水管道负责将泵出的水流送往目标地点，通常采用耐压强、密封性好的管道材料，以确保输送过程中不会发生泄漏和损坏。

6. 控制系统：深井泵的工作过程需要通过控制系统实现自动化控制。

控制系统通常包括电控柜、传感器等部件，能够监测泵的工作状态、水位、压力等参数，并根据需求实时调节泵的运行，确保水的稳定供应。

深井泵工作原理的关键在于泵头的叶轮旋转，将水流向出水管道，并通过导向装置减少能量损失。

同时，电动驱动系统和控制系统的配合，能够实现深井泵的智能化管理和维护。

这些原理的合理运用，使得深井泵能够高效地抽送水源，满足不同领域的水需求。

总之，深井泵的工作原理涉及到电动驱动系统、泵体结构、叶轮原理、导向装置、输水管道和控制系统等方面。

深井泵借助泵头的叶轮旋转，将水由井底抽出，并通过输水管道传输至地面。

控制系统实现自动化控制，提高深井泵的工作效率和供水稳定性。

深井泵的工作原理的理解对于正确使用和维护深井泵具有重要意义。

深井泵型号意义及结构说明上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QJ型井用潜水电泵(深井泵)产品概述：QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ型井用潜水电泵(深井泵)产品特点：1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

三、QJ型井用潜水电泵(深井泵)型号意义：四、QJ型井用潜水电泵(深井泵)使用条件：QJ型井用潜水泵可在下列条件下连续运行使用：1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。

2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。

3.水温一般不得高于20℃.4.水质要求：（1）水中含砂量不大于0.01%（重量比）；（2）PH值在6.5~8.5范围；（3）氯离子含量不大于400毫克/升。

QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水
渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、产品特点：
1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求( 即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水
管使用) 。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

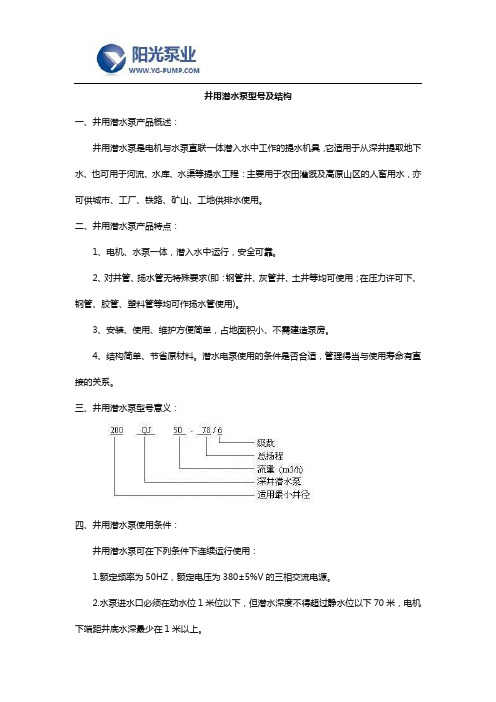

三、型号意义：
例如：150QJ10-50/7
150- 适用最小井径
QJ-深井潜水泵
10- 流量(m3/h)
50-总扬程(m)
7-级数。

深井潜水泵价格型号及结构说明深井潜水泵是一种能够将水从深井中抽出并输送到地面的水泵。

它通常由电动机、泵体、蜗壳和叶轮等部件组成。

深井潜水泵的价格和型号众多，常见的价格区间从几百元到几千元不等，主要取决于其型号、功率和品牌等因素。

1.单级离心深井潜水泵：单级离心泵主要由电动机和泵体组成。

电动机通过轴承支撑在泵体上，并与泵体通过轴连接。

泵体内部存在着由叶轮和泵壳组成的水力轴封结构，当电动机开始运转时，通过水力力学原理，泵体内形成一定的压力差，从而将水从深井中吸入并通过出水口流出。

2.多级离心深井潜水泵：多级离心泵的结构类似于单级离心泵，但它由多级离心叶轮组成。

多级离心泵通常有两种类型：多级离心电泵和多级离心液下泵。

多级离心泵较单级离心泵具有较高的扬程和流量，因此在需要较大扬程和流量的场合使用较多。

3.深井凹版潜水泵：深井凹版潜水泵是一种结构简单、操作方便的水泵。

它由电动机、蜗壳、凹板和泵体等组成。

其中，电动机通过轴承支撑在泵体上，并通过泵体与凹版相连。

凹版通过与蜗壳的连接，形成泵体内部的水力轴封结构，从而将水从深井中吸入并通过出水口流出。

4.深井鼠笼式潜水泵：深井鼠笼式潜水泵采用鼠笼型电动机结构。

它由电动机、泵体、鼠笼叶轮和泵轴等部件组成。

电动机通过泵体与鼠笼叶轮相连，并通过泵轴与泵体相连。

鼠笼叶轮通过与泵体的连接，形成泵体内部的水力轴封结构，从而将水从深井中吸入并通过出水口流出。

深井鼠笼式潜水泵具有结构紧凑、效率高、扬程大的特点，在工业和民用领域得到广泛应用。

5.深井潜水离心泵：深井潜水离心泵是一种功率较大、扬程较高的水泵。

它由电动机、泵体、深井下部双吸叶轮和泵轴等部件组成。

电动机通过轴承支撑在泵体上，并通过泵体与双吸叶轮相连。

泵轴通过泵体与电动机相连。

深井下部双吸叶轮借助扬程效应，在叶轮两侧形成能量圈，从而提高水流能量，提高了泵的扬程和流量。

总之，深井潜水泵的价格和结构多样化，用户可以根据实际需要选择适合自己的型号和结构。

深井潜水泵简介及型号规格表公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]深井潜水泵简介一、深井潜水泵产品概述QJ型深井潜水泵是电机与水泵直联一体潜入水中工作的提水机具，深井潜水泵适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

二、QJ型深井潜水泵产品特点1、电机、水泵一体，潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。

3、安装、使用、维护方便简单，占地面积小、不需建造泵房。

4、结构简单、节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

?三、QJ型深井潜水泵型号意义：四.QJ型深井潜水泵产品参数型号扬程参考使用范围（M）电机功率（KW）额定电流（A）出水管直径（寸）150QJ10-50/740-5532（67mm）150QJ10-100/1480-110150QJ10-150/21120-170150QJ20-24/419-293150QJ20-30/524-363150QJ20-36/629-434150QJ20-42/734-504150QJ20-48/838-58150QJ20-54/943-65150QJ20-60/1048-72QJ型井用潜水电泵(深井泵)（结构图）：一、结构说明型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。

2.潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。

深井潜水泵型号定义及工作原理深井潜水泵是一种特殊类型的水泵，广泛应用于农田灌溉、城市供水以及工业生产等领域。

本文将对深井潜水泵的型号定义和工作原理进行详细介绍。

一、深井潜水泵的型号定义深井潜水泵的型号采用一系列数字字母组合来表示各种规格和型号。

常见的型号命名规则为：QJ（流体引用）、S（潜水）、（某一级流量）/（某级扬程）。

例如，QJ型号的潜水泵表示具有一定流量和扬程，适用于特定的工程要求。

在型号中，流量和扬程是两个十分重要的参数。

流量表示泵的排出能力，即每单位时间内泵能够输送的液体量。

单位通常为立方米每小时（m³/h）。

扬程是指泵能够将液体抬升的高度，单位通常为米（m）。

二、深井潜水泵的工作原理深井潜水泵的工作原理基于离心力原理。

潜水泵通过离心力将液体从低处抽取，并将其提升到高处。

以下是深井潜水泵的工作原理详解：1. 泵体结构：深井潜水泵由泵体、电机、油封和电缆等组成。

泵体通常由不锈钢、合金钢等耐腐蚀材料制成，以防止泵在潜水过程中被水腐蚀。

2. 电机驱动：深井潜水泵采用电动机作为动力源。

电机驱动泵的叶轮旋转，产生离心力将液体抽取和输送。

3. 液体吸入：当潜水泵开始工作时，液体通过吸入管道进入泵体。

潜水泵的泵体底部设置有滤网，以阻挡较大的杂物和颗粒，避免对泵体和电机造成损坏。

4. 叶轮工作：电机驱动叶轮旋转，通过离心力将液体从泵体底部抽取并提升到高处。

流体在离心力的作用下，产生高压力，使液体得以顺利输送。

5. 液体排出：液体通过出水口从泵体排出，进入管道系统，最终输送到需要的地方。

潜水泵的扬程决定了泵能够抬升液体的高度，而流量则决定了泵每单位时间内能够输送的液体量。

总结：深井潜水泵是一种重要的水泵设备，通过离心力原理实现液体的抽取和输送。

深井潜水泵的型号定义采用特定的数字字母组合，用以表示泵的规格和型号。

流量和扬程是深井潜水泵的两个关键参数，决定了泵的工作性能。

在实际应用中，根据具体的工程要求，选择合适的深井潜水泵型号可以有效提高工作效率和节约能源。
