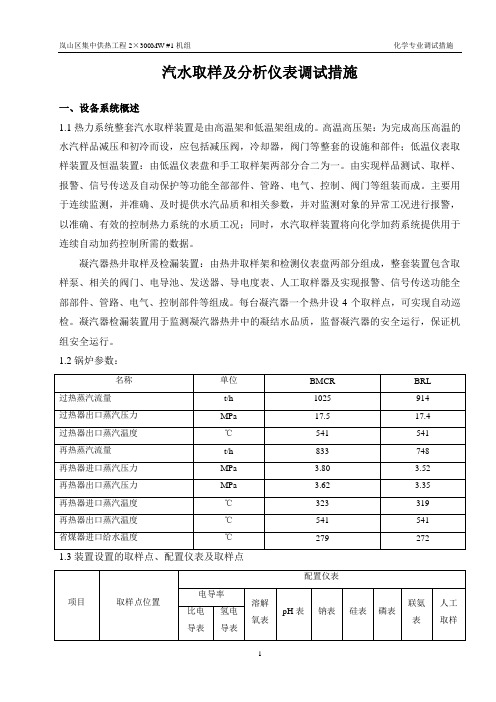

汽水取样及分析仪表调试措施一、设备系统概述1.1热力系统整套汽水取样装置是由高温架和低温架组成的。
高温高压架：为完成高压高温的水汽样品减压和初冷而设，应包括减压阀，冷却器，阀门等整套的设施和部件；低温仪表取样装置及恒温装置：由低温仪表盘和手工取样架两部分合二为一。
由实现样品测试、取样、报警、信号传送及自动保护等功能全部部件、管路、电气、控制、阀门等组装而成。
主要用于连续监测，并准确、及时提供水汽品质和相关参数，并对监测对象的异常工况进行报警，以准确、有效的控制热力系统的水质工况；同时，水汽取样装置将向化学加药系统提供用于连续自动加药控制所需的数据。
凝汽器热井取样及检漏装置：由热井取样架和检测仪表盘两部分组成，整套装置包含取样泵、相关的阀门、电导池、发送器、导电度表、人工取样器及实现报警、信号传送功能全部部件、管路、电气、控制部件等组成。
每台凝汽器一个热井设4个取样点，可实现自动巡检。
凝汽器检漏装置用于监测凝汽器热井中的凝结水品质，监督凝汽器的安全运行，保证机组安全运行。
1.2锅炉参数：1.4主要设备二、编制依据及参考资料2.1《火力发电机组及蒸汽动力设备水汽质量》；GB/T 12145-2008；2.2《电力基本建设热力设备化学监督导则》；DL/T 889-2004；2.3《电力建设施工质量验收及评价规程》DL/T5210.6-2009；2.4《水汽集中取样分析装置验收导则》；DL/T 665-2009；2.5《发电厂在线化学仪表检验规程》；DL/T 677-2009；2.6 《电力建设安全工作规程》(火力发电厂部分) （DL5009.1—2002）；2 .7汽水取样装置技术协议。
三、调试范围及目的3.1有效的发挥汽水取样分析装置对热力系统中蒸汽、水的品质进行分析及监督的作用，为水汽质量符合标准，防止热力设备腐蚀、结垢、积盐以及锅炉和汽机的安全经济运行提供可靠的水汽品质数据。
3.2保证验评表优良率达到100%。
汽水取样分析系统第一章概述每台机组汽水取样系统包括：湿盘（水样处理单元、分析单元和水样恒温装置）、干盘、取样架、凝汽器捡漏装置。
取样系统有与DCS的接口，采集处理取样系统数据。
一、湿盘单元每台机组有一个湿盘，湿盘水样处理单元有以下功能：取到以下水样：1、凝泵出口水5、炉水2、除氧器出口水6、A/B饱和蒸汽3、省煤器进口水7、过热蒸汽4、闭冷水8、再热蒸汽全部高压水样管（2、3、4、5、6、7）设有一个高压排水母管，全部低压水样管（1）除闭冷水外设有一个低压排水母管。
可对每一个水样进行截流，对水样（2、3、4、5、6、7）要进行一级冷却和对全部水样进行减压，对每个水样和一级水样冷却水设有流量调节，闭冷却水设有流量显示。
冷却器和水样管路设有超压保护，水样冷却后的均有温度指示，水样二级冷却后（除闭冷水）均有压力指示。
对3、4、8样测导电度，对1、3、5、6、7样测氢导，对1、3、4样测PH值，对1、2样测溶解氧含量。
设有人工取样槽，对每个水样进行人工取样。
设有排废水装置将测量到的导电度、氢导、PH值、溶解氧信号传送到干盘进行显示、记录、报警湿盘水样分析单元有以下功能：设有控制和指示分析仪用水样流量：钠（6）、硅（3、5、6、7）、联胺（3）、磷（4）收到水样并检测水样水质：钠（6）、硅（3、5、6、7）、联胺（3）、磷（4），并将下列报警信号传送到干盘显示：1、主蒸汽钠高（编号：A17）2、省煤器入口联胺高（编号：A18）3、省煤器入口联胺低（编号：A19）4、炉水磷酸根高（A20）5、硅表指示高（A21）显示钠、硅、联胺、磷酸根分析结果，传送钠、硅、联胺、磷酸根输出信号到干盘记录仪，另外设有仪表废水排放装置二、干盘单元每台机组有一个干盘，每个干盘具有如下功能：通过记录仪收到、显示、记录从湿盘来的测量信号：PH、CC、SC、DO，将测量信号PH、CC、SC、DO传给DCS，DCS记入数据并做趋势分析。
