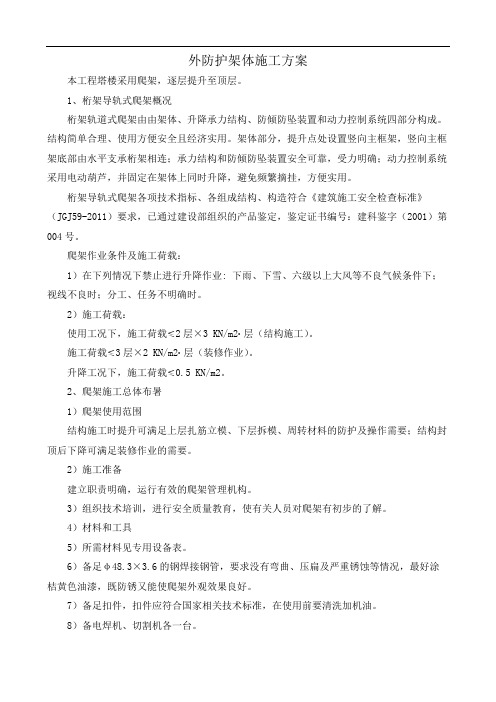

外防护架体施工方案本工程塔楼采用爬架，逐层提升至顶层。
1、桁架导轨式爬架概况桁架轨道式爬架由由架体、升降承力结构、防倾防坠装置和动力控制系统四部分构成。
结构简单合理、使用方便安全且经济实用。
架体部分，提升点处设置竖向主框架，竖向主框架底部由水平支承桁架相连；承力结构和防倾防坠装置安全可靠，受力明确；动力控制系统采用电动葫芦，并固定在架体上同时升降，避免频繁摘挂，方便实用。
桁架导轨式爬架各项技术指标、各组成结构、构造符合《建筑施工安全检查标准》（JGJ59-2011）要求，已通过建设部组织的产品鉴定，鉴定证书编号：建科鉴字（2001）第004号。
爬架作业条件及施工荷载：1）在下列情况下禁止进行升降作业: 下雨、下雪、六级以上大风等不良气候条件下；视线不良时；分工、任务不明确时。
2）施工荷载：使用工况下，施工荷载 2层×3 KN/m2 层（结构施工）。
施工荷载 3层×2 KN/m2 层（装修作业）。
升降工况下，施工荷载 0.5 KN/m2。
2、爬架施工总体布暑1）爬架使用范围结构施工时提升可满足上层扎筋立模、下层拆模、周转材料的防护及操作需要；结构封顶后下降可满足装修作业的需要。
2）施工准备建立职责明确，运行有效的爬架管理机构。
3）组织技术培训，进行安全质量教育，使有关人员对爬架有初步的了解。
4）材料和工具5）所需材料见专用设备表。
6）备足φ48.3×3.6的钢焊接钢管，要求没有弯曲、压扁及严重锈蚀等情况，最好涂桔黄色油漆，既防锈又能使爬架外观效果良好。
7）备足扣件，扣件应符合国家相关技术标准，在使用前要清洗加机油。
8）备电焊机、切割机各一台。
9）爬架施工进度配合主体结构施工和外装修施工进度。
3、爬架设计方案A.采用电动葫芦升降，按结构施工流水段分片提升。
B.爬架主架宽900mm,内排立杆离墙距离400mm 。
C.预埋点位置见平面布置图，在结构施工时进行预埋，预埋点立面位置为楼板面下返250mm 。
外防护脚手架搭设施工方案一、项目介绍外防护脚手架是用于建筑物外立面工程的安全设施，为工人在搭建和维修过程中提供必要的支撑和防护，以确保工人的安全和工程的质量。
本方案旨在详细介绍外防护脚手架的搭设施工流程和注意事项，以确保工程的顺利进行。
二、安全准备1.在施工现场及周边设立明显的警示标志，并配备专职安全员负责监督和指导。
2.对施工人员进行安全培训，确保他们掌握正确的操作方法和紧急救援措施。
三、材料准备1.根据工程需要，准备足够的脚手架材料，包括钢管、接头、钢板等。
2.检查材料的质量和完整性，确保材料符合国家标准，并具备承载能力。
四、脚手架搭设步骤1.确定脚手架的搭设尺寸和高度，根据实际需要进行设计和规划。
2.在地面平整的区域设置脚手架的基础，使用桩或其他固定装置加固脚手架的稳定性。
3.根据设计图纸和规划要求，依次搭设脚手架的主体结构，包括立杆、横杆和斜杆等。
4.将主体结构与建筑物外墙连接，确保脚手架的牢固性和稳定性。
5.搭设脚手架的平台，包括底部和顶部平台，确保平台的水平度和承载能力。
6.安装脚手架的安全设备，如安全绳、防护栏杆等，确保工人在脚手架上工作时的安全。
五、注意事项1.在搭设脚手架之前，需要进行必要的勘查和测量，了解建筑物的结构和要求，并根据实际情况进行相应的调整。
2.在搭设脚手架过程中，需要严格遵守安全操作规程，如佩戴安全帽、安全带等，确保工人的人身安全。
3.在搭设脚手架的每个阶段，需要进行随时检查和维护，确保脚手架的稳定性和可靠性。
4.在脚手架使用过程中，需要根据工作的需要及时调整和固定脚手架的高度和位置，保持脚手架的稳定性。
5.在脚手架使用完毕后，需要进行拆除和清理工作，确保施工现场的整洁和安全。
六、安全措施1.在搭设脚手架之前，需制定搭设计划，并将其送交相关部门审批，确保质量和安全。
2.搭设脚手架时，工人必须穿着符合要求的工作服和安全鞋，并严格按照操作规程进行操作。
3.脚手架使用过程中，需要设置专人进行监督和管理，及时发现和处理现场的安全隐患。
(完整版)外防护脚手架施工方案一、工程概况本项目为外防护脚手架施工，位于某市区核心地段，建筑高度为100米，共30层，建筑面积约为30000平方米。
工程主要包括高层住宅、商业裙楼及地下室。
本工程外防护脚手架施工范围包括建筑物的四周及立面，脚手架搭设高度为建筑物的实际高度加上5米，以确保施工安全。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 施工前组织技术人员学习相关规范和标准，熟悉施工图纸，了解工程特点及施工要求。
2. 编制外防护脚手架施工方案，明确施工工艺、施工方法、施工顺序、施工要求及质量标准。
3. 制定外防护脚手架搭设、拆除及验收规范，确保施工安全、质量。
4. 组织技术交底，对施工人员进行安全技术培训，确保施工人员掌握施工技能和安全知识。
（二）、物资准备工作1. 根据施工图纸和施工方案，计算主要材料需用量，包括钢管、扣件、脚手板、安全网等。
2. 提前采购合格的材料，确保材料质量符合国家标准。
3. 对进场材料进行验收，检查合格证、质保书等相关资料，并对材料进行抽检。
4. 储备足够的施工设备，如塔吊、施工电梯等，以满足施工需求。
5. 准备施工所需的工具、仪器和设备，确保施工过程中正常使用。
6. 按照施工进度计划，合理安排材料、设备和人员进场，确保施工顺利进行。
三、一般规定1. 本施工方案依据《建筑施工安全生产管理规定》、《建筑施工脚手架安全技术规范》等相关法律法规和标准制定，所有施工人员必须严格遵守。
2. 施工前必须对脚手架施工方案进行审批，并获得建设、监理及施工单位的同意。
施工过程中应严格按照审批后的方案执行。
3. 脚手架的搭设、使用、拆除必须由具有相应资质的专业队伍进行，施工人员应具备相应的专业技能和操作资质。
4. 脚手架搭设前，必须对施工场地进行清理，确保基础平整、坚实，满足脚手架搭设要求。
5. 脚手架搭设过程中，应定期进行检查，发现问题及时整改，确保脚手架结构安全可靠。
建筑工程防护外架施工方案一、施工组织设计1.1 项目概况本项目位于XX省XX市，是一座X米高的多层建筑。
本次施工主要是为了完成建筑物外部的修缮和加固工程，需要设置防护外架来保障施工人员和过行人员的安全。
1.2 施工单位本项目的施工单位为XX建筑公司，具有丰富的建筑施工经验和严格的质量管理体系。
施工单位将负责整个防护外架的搭设、拆除和维护工作。
1.3 施工人员施工单位将选派经验丰富的技术人员和熟练操作工人员参与本次防护外架的施工工作。
所有人员必须具有相关证书和经验，并接受安全培训。
1.4 施工场地施工场地位于建筑物周围，需要充分考虑到周围的环境和过行人员的安全。
施工单位将严格遵守当地相关规定，保障施工场地的安全和整洁。
1.5 施工设备施工单位将准备好各类施工设备，包括搭架机、起重机、安全网等。
这些设备必须经过检验和定期维护，保证安全可靠性。
二、施工方案2.1 防护外架的设置在确定施工范围和材料以后，施工单位将根据现场情况设计出周详的防护外架搭设方案。
这将包括搭设的位置、搭设的高度和搭设的结构。
2.2 防护外架的选材施工单位将根据建筑物的高度和施工需要选用合适的材料来搭设防护外架。
这些材料必须具有足够的强度和耐用性，能够承受外界风雨等自然因素的影响。
2.3 防护外架的搭设过程在确定好位置和选材之后，施工单位将根据搭设方案按部就班地进行防护外架的搭设工作。
所有工作人员必须按照设计要求进行操作，保证搭设的安全性和稳固性。
2.4 防护外架的连接和固定在搭设完成后，施工单位将对防护外架进行连接和固定工作。
这将包括钢筋焊接、螺栓连接等工作，保证外架的整体性和安全性。
2.5 防护外架的验收搭设完成后，施工单位将对防护外架进行全面的验收工作。
这将包括外观检查、结构检查、抗风性能等多个方面，以确保外架的安全可靠性。
2.6 防护外架的维护和保养在搭设完成后，施工单位将根据相关规定制定出防护外架的维护和保养计划。
这将包括定期巡检、维修和更换工作，保证外架的长期安全使用。
一、工程概况：本工程是南充海山房地产开发有限公司投资兴建的南充南门壹号商住楼工程的1#楼、2#楼和车库等工程，它位于南充市嘉陵区海山路。
该工程两栋商住楼1#楼33F/—2F层，最大建筑高度99。
6m；2＃楼32F/—2F，最大建筑高度97。
5m.建筑面积为1＃楼40934。
884m2、2＃楼29454。
2m2。
（车库暂无施工图)本工程1＃楼±0.000标高相当于绝对标高301。
5m、2＃楼±0.000标高相当于绝对标高303。
00m，1＃楼负二楼层高4。
5米，负一层层高4。
2米,标准层层高3m；2＃楼负二层层高4.5—6米，负一层层高4。
5米，标准层层高3。
0m。
该工程两栋商住楼基础均采用人工挖孔桩，主体结构采用钢筋混凝土短肢剪力墙结构,采用普通烧质空心砖作为填充墙。
二、编制依据1、《南门壹号商住楼1＃、2#楼工程》建筑及结构施工图2、《建筑施工高处作业安全技术规范》3、《建筑施工安全检查标准》4、《建筑施工扣件式钢管脚手架安全技术规范》三、编制目的确保高处作业施工安全，由于结构安全及外装饰施工，作业人员在建筑物上进行的操作,均属高处作业，必须有可靠的安全防护措施,以保证操作人员的人身安全。
四、施工组织管理1、认真熟悉图纸，掌握工程外观部分建筑结构、结构设计特点。
2、仔细勘察建筑物四周环境及相互关系，预测工程施工过程中可能发生的相关安全隐患问题。
3、确定外防护工程安全生产目标，编制科学合理、切实可行的外防护方案，上报有关部门审批同意后，按方案实行。
4、按已审批的方案结合有关规范的规定，对管理小组及全体作业人员进行全面交底,完善相关手续.5、组织材料进场，对进场材料进行有关技术参数核查，并收集归档资料.6、按方案实施，加强施工中的监督控制.7、对已完成工作面进行验收,合格后投入使用，形成手续归档，进行日常检查维修。
五、施工流程管理施工流程如下图：六、主要材料选用1、钢管材质：采用《直缝电焊钢管》GB/T1393或《低压流体输送焊接钢管》GB/T1392中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》GB/T700中Q235-A级的规定。
外架防护施工方案一、项目背景及目标这个项目位于繁华的市区，是一项重点工程。
我们的目标是在保证施工安全的前提下，确保工程进度和质量。
外架防护施工是其中重要的一环，我们要做到细致入微，确保万无一失。
二、外架防护体系设计1.外架材料选择：根据工程特点，我们选择高强度、耐腐蚀的铝合金材料作为外架的主体结构，确保其稳定性和安全性。
2.外架结构设计：结合建筑物的特点，我们将外架设计为多层次的防护体系，包括水平防护、垂直防护和斜撑防护，形成一个立体的防护网。
3.防护设施：在外架上设置安全防护网、防护板、防护栏等设施，确保施工过程中的安全。
三、施工流程及要点1.施工前准备：对施工人员进行安全教育和技术培训，确保他们熟悉外架防护施工的要求和操作流程。
2.外架搭建：按照设计方案，依次安装铝合金杆件、连接件、支撑件等，确保外架的稳定性。
3.防护设施安装：在外架上安装防护网、防护板、防护栏等，确保施工过程中的安全。
4.施工过程管理：对施工过程进行严格监控，确保施工人员遵守操作规程，发现安全隐患及时整改。
5.施工后验收：施工完成后，组织专业人员对外架防护体系进行检查验收，确保符合设计要求。
四、安全管理措施1.安全培训：定期对施工人员进行安全培训，提高他们的安全意识和操作技能。
2.安全检查：定期对外架防护体系进行检查，发现问题及时整改。
3.安全防护用品：为施工人员提供合格的安全防护用品，确保他们在施工过程中的安全。
4.应急预案：制定应急预案，确保在突发情况下能够迅速应对，保障人员安全。
五、施工进度安排1.施工前期：完成外架搭建和防护设施安装，预计耗时15天。
2.施工中期：进行外架防护体系的施工，预计耗时30天。
3.施工后期：进行施工验收和整改，预计耗时15天。
六、施工质量控制1.严格按照设计方案和施工规范进行施工，确保外架防护体系的质量。
2.对施工过程进行严格监控，发现问题及时整改。
3.组织专业人员对外架防护体系进行检查验收，确保符合设计要求。
外防护脚手架搭设专项施工方案一、概述1.1工程概述本工程是为了保障施工人员的安全，避免高空坠落事故的发生，搭建一套外防护脚手架。
脚手架将围绕建筑物外部，提供一个安全的作业平台。
本方案制定了搭设外防护脚手架的施工步骤、施工程序和安全措施。
二、施工步骤2.1确定建筑物的特征和高度在搭设外防护脚手架前，首先需要确定建筑物的特征和高度。
包括建筑物的结构和用途，建筑物的高度等。
这些信息将有助于确定脚手架的类型和规模。
2.2设计外防护脚手架方案根据建筑物的特征和高度，在符合相关标准和规范的前提下，设计外防护脚手架方案。
包括脚手架的搭设位置、支撑结构、固定装置、材料等。
需要确保脚手架的稳定性和承载能力。
2.3确定搭设方案在设计外防护脚手架方案后，根据实际情况确定搭设方案。
包括搭设脚手架的时间安排、人员配备、材料预订等。
需要提前计划好施工的各个环节，确保施工的顺利进行。
2.4准备工作在搭设外防护脚手架前，需要做好准备工作。
包括清理作业现场，确保施工区域的安全和整洁。
检查所需材料和设备的完整性和性能，确保可以正常使用。
2.5搭设脚手架按照设计方案搭设脚手架。
搭设过程中需要注意以下事项：-脚手架的搭设要按照规范和安全操作规程进行，确保施工人员的安全。
-脚手架的立杆、横杆和斜杆需要固定稳固，确保整个脚手架的稳定性。
-脚手架的立杆和横杆需要选用合适的材料和规格，确保承载能力。
-在搭设过程中，要及时检查和修复脚手架的损坏部位，确保施工的安全。
2.6安全措施在搭设脚手架的过程中，需要采取一系列的安全措施，确保施工人员的安全。
包括：-施工人员必须戴好安全帽和安全带，并按照规定的流程和操作规程进行作业。
-在脚手架上设置警示标志，提醒施工人员注意安全。
-在脚手架周围设置防护网，防止施工人员意外坠落。
-对施工人员进行安全培训，提高他们的安全意识和技能。
三、施工程序3.1施工前的准备工作清理作业现场，检查材料和设备的完整性和性能。
3.2搭设脚手架按照设计方案搭设脚手架，确保脚手架的稳定性和承载能力。
外防护架子施工方案一、前言外防护架子，是指用于在建筑物外墙或高处进行施工作业时悬挂以保护安全的架子。
其施工方案对于施工作业的安全和高效进行至关重要。
本文将就外防护架子的施工方案进行探讨，以保障施工过程中人员和设备的安全。
二、方案制定1.方案确定•在进行外防护架子施工方案之前，需要对施工地点的环境、建筑物高度、工程类型等因素进行全面评估，确保方案的合理性和可行性。
•根据评估结果确定外防护架子的安装位置、悬挂方式、支撑结构等关键要素。
2.材料准备•根据方案确定的要求，准备适当材料，包括但不限于钢管、连接件、安全绳索等，确保材料质量符合相关标准，以保障施工安全。
3.施工流程•根据方案确定的外防护架子结构和悬挂位置，安装支撑结构，进行外防护架子悬挂，确保悬挂稳固。
•对外防护架子进行检查，确保各部件连接牢固，安全绳索牢固可靠，满足相关安全标准要求。
三、施工安全1.人员安全•在外防护架子施工过程中，要对参与施工的人员进行安全培训，确保他们熟悉施工流程，严格执行安全操作规程。
•施工人员必须配备安全帽、安全绳索等安全装备，并严格按照安全要求进行作业，确保人员安全。
2.设备安全•在使用外防护架子的设备时，必须确保设备功能正常、操作稳定，不得使用损坏或劣质设备。
并对设备进行定期检查和维护。
四、后续工作•施工完毕后，要及时拆除外防护架子，并对施工过程中产生的材料和设备进行清理和整理，确保施工区域的整洁和安全。
结语外防护架子的施工方案直接关系到施工过程中的安全和效益。
本文从方案制定、施工安全和后续工作等方面对外防护架子施工方案进行了详细介绍，希望能对相关施工工作者有所帮助，确保施工作业的安全顺利进行。

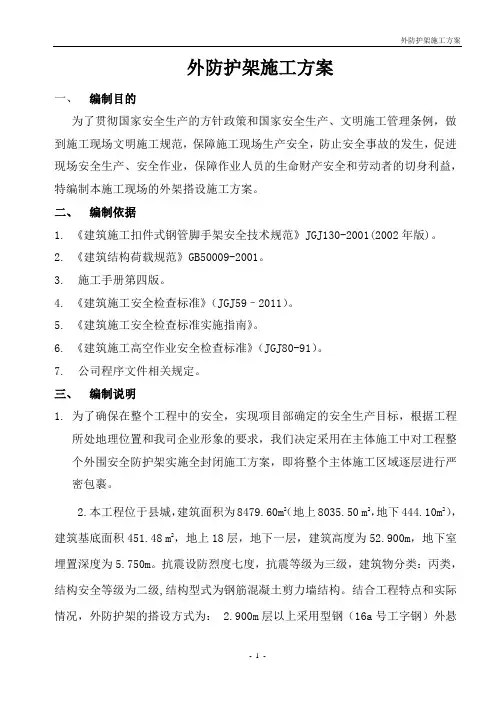

外防护架施工方案外防护架施工方案一、编制目的为了贯彻国家安全生产的方针政策和国家安全生产、文明施工管理条例，做到施工现场文明施工规范，保障施工现场生产安全，防止安全事故的发生，促进现场安全生产、安全作业，保障作业人员的生命财产安全和劳动者的切身利益，特编制本施工现场的外架搭设施工方案。
二、编制依据1.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001(2002年版)。
2.《建筑结构荷载规范》GB50009-2001。
3.施工手册第四版。
4.《建筑施工安全检查标准》（JGJ59–2011）。
5.《建筑施工安全检查标准实施指南》。
6.《建筑施工高空作业安全检查标准》（JGJ80-91）。
7.公司程序文件相关规定。
三、编制说明1.为了确保在整个工程中的安全，实现项目部确定的安全生产目标，根据工程所处地理位置和我司企业形象的要求，我们决定采用在主体施工中对工程整个外围安全防护架实施全封闭施工方案，即将整个主体施工区域逐层进行严密包裹。
2.本工程位于县城，建筑面积为8479.60m2（地上8035.50 m2，地下444.10m2），建筑基底面积451.48 m2，地上18层，地下一层，建筑高度为52.900m，地下室埋置深度为5.750m。
抗震设防烈度七度，抗震等级为三级，建筑物分类：丙类，结构安全等级为二级,结构型式为钢筋混凝土剪力墙结构。
结合工程特点和实际情况，外防护架的搭设方式为： 2.900m层以上采用型钢（16a号工字钢）外悬挑架，每次搭设高度为6层，搭设形式为单杆双排悬挑式外防护脚手架。
四.外防护架的验算及搭设方法4.1.整体封闭式外防护架的验算及搭设方法4.1.1外防护架搭设准备：根据外防护架搭设的长度及高度，计算出所用的钢管、扣件的数量，阻燃绿色密目安全网、竹压板的数量等，并按脚手架搭设要求确定出钢管的各种规格尺寸，扣件的各种数量以及阻燃绿色密目安全网(1.8×6.0m)、5mm厚竹压板(1.0×2.0m)的需用量编制供应计划,可根据现场施工进度分批供应入场。

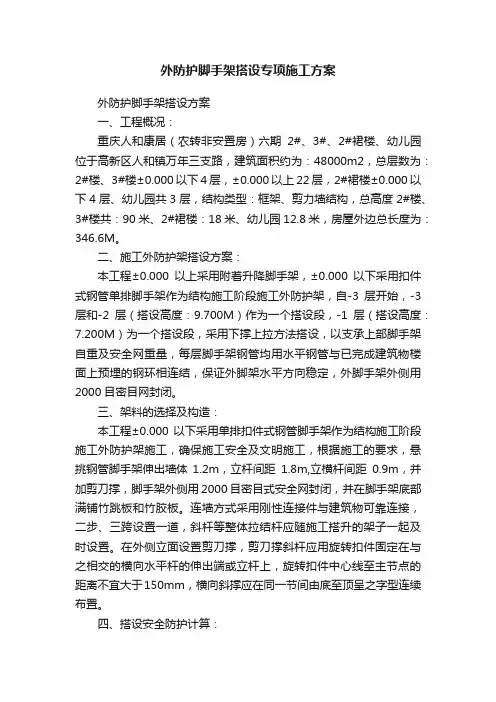

外防护脚手架搭设专项施工方案外防护脚手架搭设方案一、工程概况：重庆人和康居（农转非安置房）六期2#、3#、2#裙楼、幼儿园位于高新区人和镇万年三支路，建筑面积约为：48000m2，总层数为：2#楼、3#楼±0.000以下4层，±0.000以上22层，2#裙楼±0.000以下4层、幼儿园共3层，结构类型：框架、剪力墙结构，总高度2#楼、3#楼共：90米、2#裙楼：18米、幼儿园12.8米，房屋外边总长度为：346.6M。
二、施工外防护架搭设方案：本工程±0.000以上采用附着升降脚手架，±0.000以下采用扣件式钢管单排脚手架作为结构施工阶段施工外防护架，自-3层开始，-3层和-2层（搭设高度：9.700M）作为一个搭设段，-1层（搭设高度：7.200M）为一个搭设段，采用下撑上拉方法搭设，以支承上部脚手架自重及安全网重量，每层脚手架钢管均用水平钢管与已完成建筑物楼面上预埋的钢环相连结，保证外脚架水平方向稳定，外脚手架外侧用2000目密目网封闭。
三、架料的选择及构造：本工程±0.000以下采用单排扣件式钢管脚手架作为结构施工阶段施工外防护架施工，确保施工安全及文明施工，根据施工的要求，悬挑钢管脚手架伸出墙体1.2m，立杆间距1.8m,立横杆间距0.9m，并加剪刀撑，脚手架外侧用2000目密目式安全网封闭，并在脚手架底部满铺竹跳板和竹胶板。
连墙方式采用刚性连接件与建筑物可靠连接，二步、三跨设置一道，斜杆等整体拉结杆应随施工搭升的架子一起及时设置。
在外侧立面设置剪刀撑，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm，横向斜撑应在同一节间由底至顶呈之字型连续布置。
四、搭设安全防护计算：常用数据：1、φ235钢抗拉抗弯强度设计值：205N/mm2；2、弹性模量：2.06×105N/mm2；3、φ48×3.5钢管脚手架自重标准值：0.116KN/M；4、脚手板自重标准值：0.35KN/M2；5、安全网、栏杆、挡脚板自重标准值：0.14KN/m2；6、φ48×3.5钢管截面特性：A=489mm2；I=12.19cm4；截面特性：W=5.08cm3；回转半径：I=1.58mm；理论重量：G=3.84㎏/m；立杆稳定性验算：根据规范：N≤ψAf进行计算钢管脚手架自重：116.1N/m×0.9×1.8=188.082N/m脚手板自重：350N/㎡×1.2=420N/m栏杆及安全网自重标准值：140N/m×12=1680N/m安全防护层荷载：188.082+420+1680=2288.082N/m一根立杆承受的最大荷载力：N=1.2×（188.082+420+1680）+0.85×1.4=2746.89N/mL0=KUH=1.115×1.75×1800=3638.45mmλ=L0/I=3638.45÷15.8≈230.27查表为：ψ=0.135fψA=205×0.135×489=13533.075因为N=2746.89N＜13533.075N所以满足稳定性要求。
目录第一章、工程概况2一、工程概况2二、外架布设方式3三、施工要求3四、技术保证条件4第二章、编制依据4第三章、施工计划51、施工进度计划52、材料与设备计划5第四章、施工工艺技术7一、技术参数7二、工艺流程8三、双排落地式钢管防护架的施工方法9四、悬挑工字钢钢管防护架的施工方法15五、双排落地钢管防护架的检查验收24六、悬挑工字钢钢管防护架的检查验收26第五章、施工安全保障措施28一、组织保障28二、技术措施31三、监测监控36四、应急预案38第六章、劳动力计划39一、专职安全生产管理人员39二、特种作业人员40第七章、计算书及相关图纸40扣件式防护架计算书40悬挑工字钢防护架计算书47第一章、工程概况一、工程概况工程名称：国平·时代天街1#地块工程地址：武隆县中堆坝建设单位：XX国平物业开发XX设计单位: XX源道建筑规划设计XX监理单位:XX联盛建设项目管理XX勘察单位:中国建筑西南地勘设计研究XX施工单位: XX森佑建筑工程XX质量监督单位：武隆县建设工程质量监督站安全监督单位：武隆县建设工程安全监督站承包方式：采用总承包管理责任制，由投标人对分包单位进行总体协调管理施工承包X围：按施工承包合同X围工期目标：520天日历工期质量目标：一次验收合格安全文明目标：创建XX市安全文明工地开工日期：以合同约定及开工报告为准完工日期：以合同约定及开工报告为准建设规模:总建筑面积84194.59m 2,其中住宅44691.46 m 2，车库18635.74 m 2，2 2二、外架布设方式1#、2#、3#塔楼：-1F（-5.00）~4F(13.800)结构实体施工采用双排落地式钢管防护架； 4F(13.800)~机房层+1.800(79.8+1.800=81.6）结构实体施工采用悬挑工字钢架；81.6~85.800结构实体施工采用双排落地式钢管防护架与悬挑工字钢架结合。
1#、2#、3#楼悬挑工字钢架分段：4F（13.800）~10F（31.800），10F （31.800）~16F（49.800），16F（49.800）~22F（67.800），22F（67.800）~构架顶（85.800）。
A、B商业：K轴、1轴、26轴方向-1F（-5.000）~2F（5.100）结构实体施工采用双排落地式钢管防护架，2F（5.100）以上结构实体施工采用悬挑工字钢架；G 轴、12轴与15轴方向结构实体施工采用双排落地式钢管防护架。
三、施工要求1、脚手架的设计力求做到结构安全可靠，造价经济合理。
2、确保脚手架在使用周期内安全、稳定、牢靠。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、脚手架在搭设及拆除过程中要符合工程施工进度要求。
操作人员需取得特殊作业人员资格上岗证。
四、技术保证条件1、安全网络2、脚手架的搭设和拆除需严格执行该《专项施工方案》。
第二章、编制依据1、《建筑施工脚手架实用手册》2、《建筑地基基础设计规X》GB50007-20113、《建筑结构荷载规X》GB50009-20124、《混凝土结构设计规X》GB50010-20105、《钢结构设计规X》GB50017-20036、《建筑施工安全检查标准》JGJ59-20117、《建筑施工高处作业安全技术规X》JGJ80-918、《建筑施工扣件式钢管脚手架安全技术规X》JGJ130-20119、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号文)10、《建设工程安全生产管理条例》国务院令第393号11、《建筑施工竹脚手架安全技术规X》JGJ254-201112、本工程设计图纸13、本工程施工组织设计第三章、施工计划1、施工进度计划随框架结构主体进度要求，并保证外防护架超过作业层1.5米。
2、材料与设备计划1、脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。
每根钢管的最大质量不应大于25.8kg。
新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸室温拉伸试验方法》GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合《建筑施工扣件式钢管脚手架安全技术规X》JGJ130的有关规定，应涂有防锈漆。
旧钢管表面锈蚀深度、钢管弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规X》JGJ130的有关规定。
锈蚀检查应每年一次。
检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。
钢管上严禁打孔。
2、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB15831的要求，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。
扣件应有生产许可证、法定检测单位的测试报告和产品合格证。
扣件进入施工现场应检查产品合格证，并应进行抽样复试。
扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。
扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
新、旧扣件均应进行防锈处理。
3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。
4、悬挑梁采用型钢制作，其材质应符合现行国家标准《碳素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591中的规定。
5、用于固定悬挑梁的U型钢筋拉环或锚固螺栓材质应符合现行国家标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1中HPB235级钢筋的规定。
6、脚手板(1)脚手板可用钢、木、竹材料制作、单块脚手板的质量不大于30kg；(2)竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板；竹串片脚手板应符合现行行业标准《建筑施工木脚手架安全技术规X》JGJ64的相关规定。
7、安全网采用密目式安全立网，应符合下列要求：(1)网目密度不低于2000目/100c㎡；(2)网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于1mm；(3)网体缝线不得有跳针、露缝，缝边应均匀；(4)一X网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)阻燃安全网的续燃、阻燃时间均不得大于4s。
使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；(7)做耐贯穿试验不穿透，1.6×1.8m的单X网重量在3kg以上；(8)颜色应满足环境效果要求，选用绿色；8、连墙件材料采用钢管或型钢制作，其材质应符合现行国家标准《碳素钢结构》GB/T700中Q235级钢或《低合金高强度结构钢》GB/T1591中Q345级钢的规定。
9、可调底座的底板和可调托座托板宜采用Q235钢板制作，厚度不应小于5mm，允许尺寸偏差应为±0.2mm，承力面钢板长度和宽度均不应小于150mm；承力面钢板和丝杆应采用环焊，并应设置加劲片或加劲拱度；可调托座托板应设置开口挡板，挡板高度不应小于40mm。
10、可调底座及可调托座丝杆与螺母旋合长度不得小于6扣，螺母厚度不得小于30mm，插入立杆内的长度不得小于150mm。
主要材料参数表第四章、施工工艺技术一、技术参数二、工艺流程（1）双排落地式钢管防护架工艺流程场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆(格栅)→立杆→横向水平杆→纵向水平杆(格栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网（2）悬挑工字钢钢管防护架工艺流程预埋件设置→安装悬挑主梁→悬挑主梁上下支撑杆件设置→立杆定位点设置→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆(格栅) →剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
三、双排落地式钢管防护架的施工方法1、地基基础定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。
当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。
其余按以下构造要求搭设。
本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。
地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书），立杆垫板或底座面标高高于自然地坪50mm~100mm，两侧设置排水沟，排水通畅。
垫板尺寸采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板或槽钢。
2、钢丝绳卸荷(1)梁板内的受拉锚环，必须在混凝土达到设计强度的75%以上方可受力使用。
拉钩、吊环一定要采用圆钢制作，不允许用螺纹钢筋。
(2)派工人扎接上部拉环的钢丝绳，至少采用3个卡头扎紧，钢丝绳扎头螺丝全要拧紧，不允许松动。
(3)对整个架体进行安全检查，发现钢丝绳松动、锈蚀或焊缝脱焊等情况时要立即进行修复，合格后方可继续使用。
钢丝绳绳卡做法【扣件式脚手架】1、立杆设置(1)立杆采用对接接头连接，立杆与纵向水平杆采用直角扣件连接。
接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3。
(2)上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。
主立杆与副立杆采用旋转扣件连接，扣件数量不应少于2个。
每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。
横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。
(3)当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
(4)立杆的垂直偏差应控制在不大于架高的1/400。
(5)开始搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
(6)立杆及纵横向水平杆构造要求见下图。
立杆对接接头布置纵、横向扫地杆构造2、纵、横向水平杆(1)纵向水平杆设置在立杆内侧，其长度不小于3跨。
纵向水平杆接长宜采用对接扣件连接，也可采用搭接。
要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。
