LM2917电压转换器的原理及性能参数1. 概述LM2917为单片集成频率－电压转换器，芯片中包含了一个高增益的运算放大器/比较器，当输入频率达到或超过某一给定值时，输出可用于驱动开关、指示灯或其它负载。
内含的转速计使用充电泵技术，对低纹波具有频率倍增功能。
另外LM2917还带有完全的输入保护电路。
在零频率输入时，LM2917的输出逻辑摆幅为零。
1.1 主要特点LM2917具有以下特点：进行频率倍增时只需使用一个RC网络；芯片上具有齐纳二极管调整电路，能够进行准确的频率－电压(电流)转换；以地为参考的转速计输入可直接与可变磁阻拾音器接口；运算放大器/比较器采用浮动晶体管输出；50mA输出陷流或驱动能力，可驱动开关、螺线管、测量计、发光二极管等；对低纹波有频率倍增功能；转速计具有滞后、差分输入或以地为参考的单端输入；线性度典型值为±0.3％；以地为参考的转速计具有完全的保护电路，不会受高于VCC 值或低于地参考输入的损伤。
1.2 应用领域LM2917可应用于以下领域：∙超速/低速检测；∙频率电压转换(转速计)；∙测速表；∙手持式转速计；∙速度监测器；∙巡回控制；∙车门锁定控制；∙离合控制；∙喇叭控制；∙触摸或声音开关。
1.3 电性能参数LM2917的主要电性能参数如表1所列。
2. 工作原理图1所示为LM2917的原理框图，各引脚功能如下：∙1脚和11脚为运算放大器/比较器的输入端；∙2脚接充电泵的定时电容；∙3脚连接充电泵的输出电阻和积分电容；∙4脚和10脚为运算放大器的输入端；∙5脚为输出，取自输出晶体管的发射极；∙6，7，13，14脚未用；8脚为输出晶体管的集电极，一般接电源；∙9脚为正电源端；∙12脚为负电源端，一般接地。
运算放大器/比较器完全与转速计兼容，以一个浮动的晶体管作为输出端，具有强的输出驱动能力，能够以50mA电流驱动以地为参考或以电源为参考的负载。
输出晶体管的集电极电位可高于VCC，允许的最大电压VCE为28V。
3V/5V 低功耗同步电压频率变换芯片AD7740电压频率转换器VFC （Voltage Frequency Converter ）是另一种实现模数转换功能的器件，将模拟电压量变换为脉冲信号，该输出脉冲信号的频率与输入电压的大小成正比发布日期:2006-01-02 作者:许 柯 秦建军 张 厚 来源:国外电子元器件摘要：AD7740 是一种CMOS 型低功耗单通道单终端同步电压频率转换芯片，它具有缓冲和非缓冲两种模式。
工作范围宽，对外部元件要求小，输出频率准确，无须调整或校准。
可广泛用于各种A/D 转换系统，并可以和AD22100S 温度传感器构成数字式环境温度指示器等电路。
文中介绍了AD7740的结构、特点、功能、原理和几种典型的应用电路。
1 概述AD7740是一种低成本的超小型同步电压频率转换芯片（VFC ），该芯片的工作电压范围是3.0～3.6或者4.75～5.25V ；工作电流为0.9mA 。
AD7740有8脚SOT-23和8脚小型SOIC 两种封装形式。
体积小、成本低和易于使用是该芯片的主要设计思想。
该芯片还在内部集成有2.5V 带隙基准，用户也可使用外部基准，其外部基准最大力VDD 。
AD7740芯片的输出频率和CLKIN 时钟信号同步。
时钟信号可由附加的外部晶体振荡器（或谐振器）产生，也可由CMOS 兼容的时钟信号源提供。
AD7740的满刻度输入频率为1MHz 。
当模拟信号由0V 到VREF 变化时，AD7740的输出频率可在10%-90%fCLKIN 之间变化。
在缓冲模式下，该芯片的输入阻抗非常高。
此时其VIN 脚的输入电压为0.1V ～VDD-0.2V 。
在非缓冲模式下，VIN 脚的输入电压允许值为-0.15～VDD+0.15V 。
两种模式可通过BUF 脚相互转换。
AD7740（Y 等级）的工作温度范围是-40～+105℃。
AD7740（K 等级）的工作温度范围是0～85℃。
另外，AD7740还有如下特点：●内含单通道单终端两步电压频率转换器；●采用8脚SOT-23和8脚小型SOIC 两种封装；●内含2.5V 基准电压；●REFIN 端的电压基准额定范围是2.5V ～VDD ；●最大输入频率为1MHz ；●具有可选非缓冲输入和高阻抗缓冲输入；●在非缓冲模式下，AD7740的工作电压是3.0～3.6V或者4.75～5.25V，工作电流是0.9mA，最低功耗为3mW（典型值）；●双极工作时，模拟输入可以降低到-150mV以下；●对外部元件要求较小，不需要外接电阻电容来设置输出频率，满刻度输出频率由一个晶体或者时钟来决定，也不需要调整和校准；●具有自动断电功能；●无须电荷泵即可实现真正的-150mV能力。

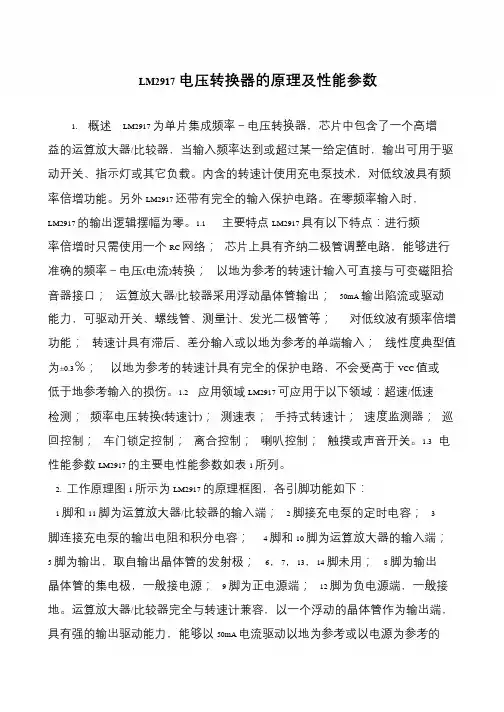

LM2917电压转换器的原理及性能参数1. 概述LM2917 为单片集成频率－电压转换器，芯片中包含了一个高增益的运算放大器/比较器，当输入频率达到或超过某一给定值时，输出可用于驱动开关、指示灯或其它负载。
内含的转速计使用充电泵技术，对低纹波具有频率倍增功能。
另外LM2917 还带有完全的输入保护电路。
在零频率输入时，LM2917 的输出逻辑摆幅为零。
1.1 主要特点LM2917 具有以下特点：进行频率倍增时只需使用一个RC 网络；芯片上具有齐纳二极管调整电路，能够进行准确的频率－电压(电流)转换；以地为参考的转速计输入可直接与可变磁阻拾音器接口；运算放大器/比较器采用浮动晶体管输出；50mA 输出陷流或驱动能力，可驱动开关、螺线管、测量计、发光二极管等；对低纹波有频率倍增功能；转速计具有滞后、差分输入或以地为参考的单端输入；线性度典型值为±0.3％；以地为参考的转速计具有完全的保护电路，不会受高于VCC 值或低于地参考输入的损伤。
1.2 应用领域LM2917 可应用于以下领域：超速/低速检测；频率电压转换(转速计)；测速表；手持式转速计；速度监测器；巡回控制；车门锁定控制；离合控制；喇叭控制；触摸或声音开关。
1.3 电性能参数LM2917 的主要电性能参数如表1 所列。
2. 工作原理图1 所示为LM2917 的原理框图，各引脚功能如下：1 脚和11 脚为运算放大器/比较器的输入端；2 脚接充电泵的定时电容；3 脚连接充电泵的输出电阻和积分电容；4 脚和10 脚为运算放大器的输入端；5 脚为输出，取自输出晶体管的发射极；6，7，13，14 脚未用；8 脚为输出晶体管的集电极，一般接电源；9 脚为正电源端；12 脚为负电源端，一般接地。
运算放大器/比较器完全与转速计兼容，以一个浮动的晶体管作为输出端，具有强的输出驱动能力，能够以50mA 电流驱动以地为参考或以电源为参考的。
lm331工作原理LM331是一种广泛应用于电子测量和控制系统中的精密电压频率转换器。
它采用了一个非常简单但非常有效的工作原理来实现频率和电压之间的转换。
本文将介绍LM331的工作原理及其应用。
我们来了解LM331芯片的基本结构。
LM331由一个比较器、一个电压控制振荡器和一个计数器组成。
其中，比较器用于将输入电压与内部参考电压进行比较，并产生一个脉冲信号。
电压控制振荡器则根据比较器的输出调整其输出频率，而计数器则用于计数振荡器输出的脉冲信号。
通过计数器的计数结果，我们可以得到输入电压对应的频率值。
LM331的工作原理可以简单概括为如下几个步骤：1. 输入电压与参考电压比较：LM331的输入端接收到一个待转换的电压信号，该信号与芯片内部的参考电压进行比较。
比较结果将决定振荡器的输出频率。
2. 振荡器输出调整：根据比较器的输出结果，振荡器将调整自身的输出频率。
当输入电压高于参考电压时，振荡器的输出频率增加；反之，当输入电压低于参考电压时，振荡器的输出频率减小。
3. 计数器计数：振荡器输出的脉冲信号经过计数器进行计数。
计数器记录了振荡器输出的脉冲数量，从而反映出输入电压对应的频率。
4. 频率输出：计数器的计数结果可以通过芯片的输出引脚获得。
通过读取输出引脚的电压值，我们可以得到输入电压对应的频率信息。
除了基本的工作原理之外，LM331还具有一些特殊的功能和应用。
其中包括：1. 频率范围可调：LM331可以通过外部电路调整其工作频率范围，从几赫兹到几百千赫兹不等。
这使得LM331非常适用于需要测量或控制不同范围频率的应用。
2. 高精度：由于LM331采用了精密的比较器和振荡器设计，它可以实现非常高的频率和电压转换精度。
这使得LM331在需要高精度测量或控制的系统中得到广泛应用。
3. 低功耗：尽管LM331具有高精度和可调频率范围的特点，但其功耗却非常低。
这使得LM331在需要长时间运行或依靠电池供电的应用中具有优势。

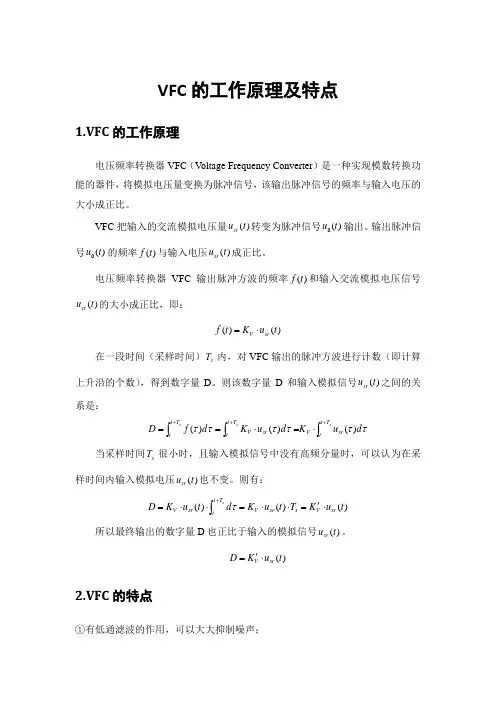

VFC 的工作原理及特点1.VFC 的工作原理电压频率转换器VFC （V oltage Frequency Converter ）是一种实现模数转换功能的器件，将模拟电压量变换为脉冲信号，该输出脉冲信号的频率与输入电压的大小成正比。
VFC 把输入的交流模拟电压量)(t u sr 转变为脉冲信号)(0t u 输出。
输出脉冲信号)(0t u 的频率)(t f 与输入电压)(t u sr 成正比。
电压频率转换器VFC 输出脉冲方波的频率)(t f 和输入交流模拟电压信号)(t u sr 的大小成正比，即：)()(t u K t f sr V ⋅=在一段时间（采样时间）s T 内，对VFC 输出的脉冲方波进行计数（即计算上升沿的个数），得到数字量D 。
则该数字量D 和输入模拟信号)(t u sr 之间的关系是：⎰⎰⎰+++⋅=⋅==ss sT t t sr V T t t sr V T t t d u K d u K d f D ττττττ)()()(当采样时间s T 很小时，且输入模拟信号中没有高频分量时，可以认为在采样时间内输入模拟电压)(t u sr 也不变。
则有：)()()(t u K T t u K d t u K D sr Vs sr V T t t sr V s⋅'=⋅⋅=⋅⋅=⎰+τ 所以最终输出的数字量D 也正比于输入的模拟信号)(t u sr 。
)(t u K D sr V⋅'= 2.VFC 的特点①有低通滤波的作用，可以大大抑制噪声；普通A/D转换器是对模拟量瞬时值进行转换，而VFC型数据采集系统是对模拟量的连续积分，具有低通滤波作用，并可大大抑制噪声。
②抗干扰能力强，在VFC数据采集系统的输出端和CPU主系统的计数器之间接入光电耦合器；③输出数字量D的位数可调；④与微型机的接口简单；⑤可实现多微机共享数据采集；⑥易于实现同步采样；⑦但不适用于高频采样。

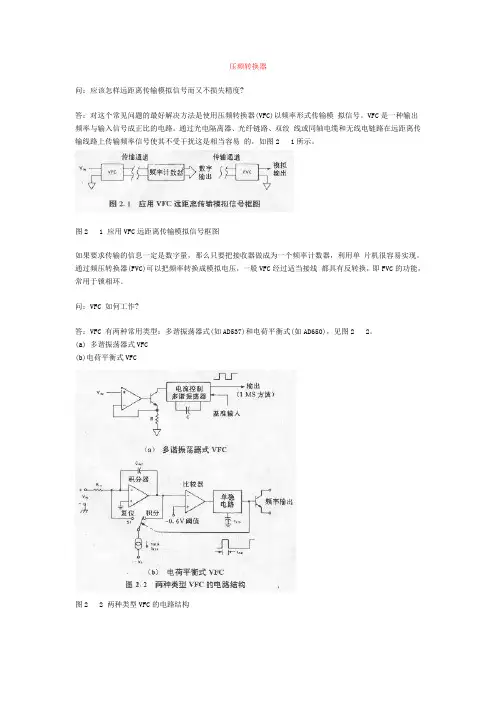

压频转换器问：应该怎样远距离传输模拟信号而又不损失精度?答：对这个常见问题的最好解决方法是使用压频转换器(VFC)以频率形式传输模拟信号。
VFC是一种输出频率与输入信号成正比的电路。
通过光电隔离器、光纤链路、双绞线或同轴电缆和无线电链路在远距离传输线路上传输频率信号使其不受干扰这是相当容易的，如图21所示。
图2 1 应用VFC远距离传输模拟信号框图如果要求传输的信息一定是数字量，那么只要把接收器做成为一个频率计数器，利用单片机很容易实现。
通过频压转换器(FVC)可以把频率转换成模拟电压，一般VFC经过适当接线都具有反转换，即FVC的功能，常用于锁相环。
问：VFC 如何工作?答：VFC 有两种常用类型：多谐振荡器式(如AD537)和电荷平衡式(如AD650)，见图22。
(a) 多谐振荡器式VFC(b)电荷平衡式VFC图2 2 两种类型VFC的电路结构图2 3 电荷平衡式VFC的积分器输出波形多谐振荡器式VFC把输入电压转换成电流，电流要对电容器进行充电，然后通过比较器和触发电路对电容器放电。
用稳定的基准设置切换阈值电压，具有单位传号空号比(mark space ratio，简称MS)的输出频率与输入信号成正比。
电荷平衡式VFC由一个积分器、比较器和精密电荷源组成。
将输入信号加到积分器充电。
当积分器输出电压达到比较器的阈值电压时，电荷源被触发并且有固定的电荷从该积分器中被迁移。
电荷放电的速率一定与被施加的电压相一致，因此电荷源被触发的频率与积分器的输入电压成正比，见图23。
问：这两种类型的VFC的优缺点如何?答：多谐振荡器式VFC简单、便宜、功耗低而且具有单位MS输出(与某些传输介质连接非常方便)。
其缺点是精度低于电荷平衡式VFC，而且不能对负输入信号积分。
电荷平衡式VFC比较精确，而且负输入信号也能对输出有贡献。
它的缺点是对电源要求较高，(输入端通常都是运放的反相输入端)具有低的输入阻抗，其输出波形为脉冲串而不是单位MS方波。

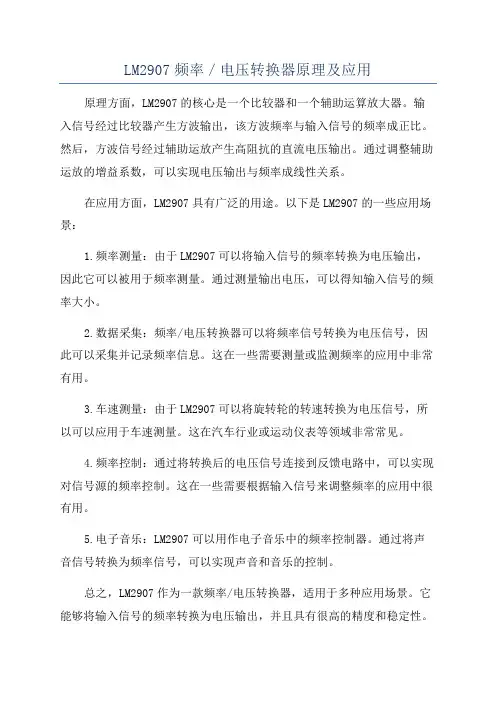

LM2907频率／电压转换器原理及应用原理方面，LM2907的核心是一个比较器和一个辅助运算放大器。
输入信号经过比较器产生方波输出，该方波频率与输入信号的频率成正比。
然后，方波信号经过辅助运放产生高阻抗的直流电压输出。
通过调整辅助运放的增益系数，可以实现电压输出与频率成线性关系。
在应用方面，LM2907具有广泛的用途。
以下是LM2907的一些应用场景：
1.频率测量：由于LM2907可以将输入信号的频率转换为电压输出，因此它可以被用于频率测量。
通过测量输出电压，可以得知输入信号的频率大小。
2.数据采集：频率/电压转换器可以将频率信号转换为电压信号，因此可以采集并记录频率信息。
这在一些需要测量或监测频率的应用中非常有用。
3.车速测量：由于LM2907可以将旋转轮的转速转换为电压信号，所以可以应用于车速测量。
这在汽车行业或运动仪表等领域非常常见。
4.频率控制：通过将转换后的电压信号连接到反馈电路中，可以实现对信号源的频率控制。
这在一些需要根据输入信号来调整频率的应用中很有用。
5.电子音乐：LM2907可以用作电子音乐中的频率控制器。
通过将声音信号转换为频率信号，可以实现声音和音乐的控制。
总之，LM2907作为一款频率/电压转换器，适用于多种应用场景。
它能够将输入信号的频率转换为电压输出，并且具有很高的精度和稳定性。
无论是频率测量、数据采集、车速测量还是频率控制，LM2907都能够提供可靠的解决方案。
课程设计说明书
课程名称：模拟电子技术课程设计
题目：电压频率转换器
学生姓名：
专业：
班级：
学号：
指导教师：
日期：年月日
电压/频率变换器
一、设计任务与要求
说明：电压/频率变换电路实质上是一种振荡频率随外加控制电压变化的振荡器。
主要技术指标与要求：
（1）设计一种电压/频率变换电路，输入υI为直流电压（控制信号），输出频率为ƒO的矩形脉冲，且
fυI。
O
（2）υI变化范围：0～10V。
（3）ƒO变化范围：0～10kHz
（4）转换精度<1% 。
二、方案设计与论证
可知电路有积分器，单稳态触发器，电子开关和恒流源电路组成，狂徒如下：Array
1、电压/频率变换器的输入信号频率 f。
与输入电压 Vi 的大小成正比，输入控制电压 Vi 常为直流电压，也可根据要求选用脉冲信号做为控制电压，其输出信号可为正弦波或者脉冲波形电压。
2、本设计利用输入电压的大小改变电容的充电速度，从而改变振荡电路的振荡频率，故采用积分器作为输入电路。
积分器的输出信号去控制电压比较器或者
单稳态触发器，可得到矩形脉冲输出，由输出信号电平通过一定反馈方式控制
积分电容恒流放电，当电容放电到某一域值时，电容 C 再次充电。
由此实现 Vi 控制电容充放电速度，即控制输出脉冲频率。
三、单元电路设计与参数计算
1、积分器设计：
积分器采用集成运算放大器和 RC 元件构成的反向输入积分器。
具体电路如下：
2、单稳态触发器设计 :
单稳态触发器采用 555 定时器构成的单稳电路。
具体电路如下：
3、电子开关设计
电子开关采用开关三极管接成反向器形式，当触发器的输出为高电平时，三极管饱和导通，输出近似为 0，当触发器输出为低电平时，三极管截止，输出近似等于+VCC.
4 、恒流源电路设计
恒流源电路可采用开关三极管，稳压二极管Dz 等元件构成。
具体电路如下所示。
R2/D1/D5给三极管提供基极偏置，R1提供射极偏置，与+/-15V电源构成恒流源电路，三极管的集电极电流为恒定电流。
当V1为低电平D2,D3
截止，D4导通，所以积分电容通过三极管放电。
当 V1为高电平D2、D3 导通，D4截止，输入信号对积分电容充电。
在单稳态触发器的输出端得到矩形脉冲。
四、总原理图及元器件清单
1 总原理图
2．元件清单
根据题目要求结合电路图，输入与输出关系 Vi∝f0，题目要求输入电压的范围为 0~10V，而输出频率要求为 0~10KHZ，所以该 VFC 电路需有 1khz/v 的换系数。
输入有信号电压 Vin 时，积分电容充电，积分器输出下降，当降至触发器的触发电平（〈1/3Vcc）， 555 置位，使得积分电容通过恒流源反向充电，当积
分电容电压上升到 2/3Vcc 时，又使 555 复位，积分电容又开始充电，从而形成
振荡。
因为单稳态电路的充电时间 tw=1.1R9*C3,选取 R9 为 45.4k,C3 为 1000p ，确定充电时间约为 0.05ms 。
根据所采用的恒 流源电路及参数设置以及输入电压与输出频率的关系，可确定恒流源对积分电容反向充电时间，从而确定 C1=0.025uf ，R1=20K 。
积分器相关计算：
首先假设电容正向充电占总脉冲的0.5
当输入端输入电压为1V 时，整个积分电路输出端的输出电压变化差值为1V ，则由积分电路公式dt u RC
u ⎰-
=I O 1
可得： -1V=1
1
RC -
*1V*0.5*T ① 其中T=1/f=1.0*10-3,由①可得：RC 1=0.5*10-3，令C1=0.025Uf,现电路中R5*0.025uF=0.5*10-3，符合计算得到的结果：R5=20千欧。
单稳态触发器相关计算：
输出脉冲的宽度Tw 等于暂稳态的持续时间,而暂稳态的持续时间长短又取决于定时元件R 和C 的大小.要输出10Khz 的方波,Tw=T/2=1/10000=0.05ms,而Tw=RCln3=1.1RC ，取C2=1000Pf,可求出R1约为45.4千欧. 仿真效果： Vi=+1V 时
Vi=+2V时
Vi=+3V时
当电压为+1V时一个周期T=1.00ms 则频率F1=1/T 则F1=1s/1.00ms=1000Hz
六、结论与心得
