贴片铝电解电容-封装

7343 7227(“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：××1206具体尺寸：××贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

-------------------------------------贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。

上面为圆形，下面为方形，在光驱电路板上很常见。

这种电容则是有“-”标记的一端为负。

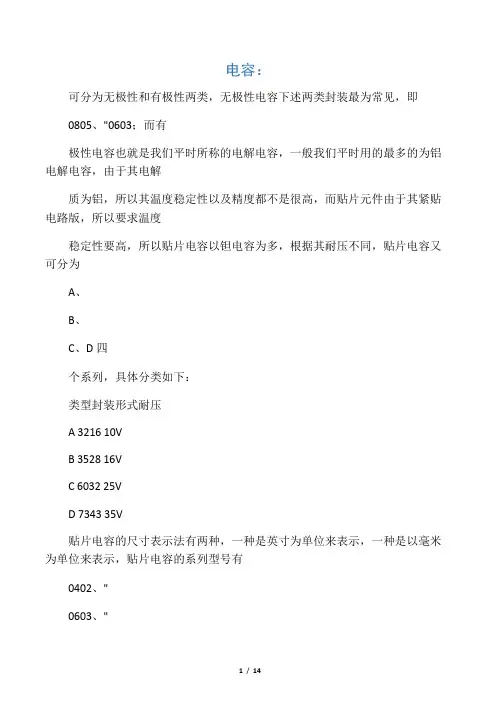

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸： X 3 X电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

贴片电容简述通常大家所说的贴片电容是指片式多层陶瓷电容(Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容。

它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。

具有小体积、大容量、Q值高、高可靠和耐高温等优点。

同时也具有容量误差较大、温度系数很高的缺点。

一般用在噪声旁路、滤波器、积分、振荡电路。

常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。

贴片电容基本结构多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。

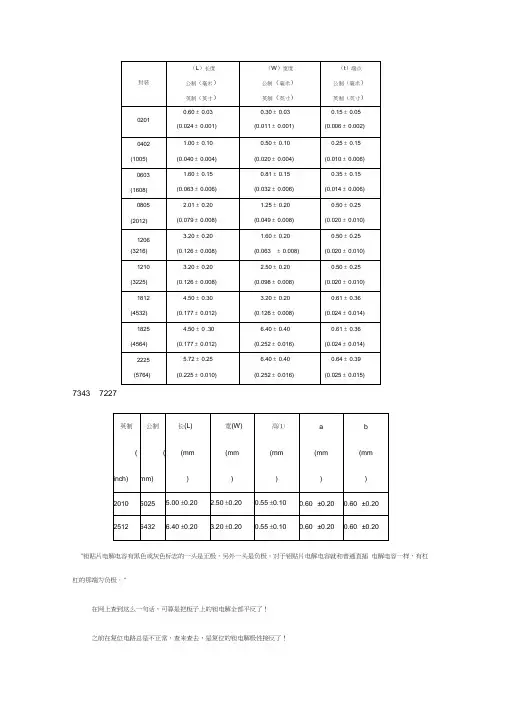

见下图：贴片电容封装尺寸封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)0201 0.60 ± 0.03(0.024 ± 0.001)0.30 ± 0.03(0.011 ± 0.001)0.15 ± 0.05(0.006 ± 0.002)0402 1.00 ± 0.10(0.040 ± 0.004)0.50 ± 0.10(0.020 ± 0.004)0.25 ± 0.15(0.010 ± 0.006)0603 1.60 ± 0.15(0.063 ± 0.006)0.81 ± 0.15(0.032 ± 0.006)0.35 ± 0.15(0.014 ± 0.006)0805 2.01 ± 0.20(0.079 ± 0.008)1.25 ± 0.20(0.049 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1206 3.20 ± 0.20 1.60 ± 0.20 0.50 ± 0.25(0.126 ± 0.008) (0.063 ± 0.008) (0.020 ± 0.010)1210 3.20 ± 0.20(0.126 ± 0.008)2.50 ± 0.20(0.098 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1812 4.50 ± 0.30(0.177 ± 0.012)3.20 ± 0.20(0.126 ± 0.008)0.61 ± 0.36(0.024 ± 0.014)1825 4.50 ± 0.30(0.177 ± 0.012)6.40 ± 0.40(0.252 ± 0.016)0.61 ± 0.36(0.024 ± 0.014)2225 5.72 ± 0.25(0.225 ± 0.010)6.40 ± 0.40(0.252 ± 0.016)0.64 ± 0.39(0.025 ± 0.015)贴片钽电容封装、尺寸封装尺寸：毫米（英寸）Code EIACodeL±0.20(0.008)W+0.20(0.008)-0.10 (0.004)H+0.20(0.008)-0.10 (0.004)W1±0.20(0.008)A+0.30(0.012)-0.20(0.008)S Min.A 3216-18 3.20 (0.126) 1.60 (0.063) 1.60 (0.063) 1.20 (0.047) 0.80 (0.031) 1.80 (0.071)B 3528-21 3.50 (0.138) 2.80 (0.110) 1.90 (0.075) 2.20 (0.087) 0.80 (0.031) 1.40 (0.055)C 6032-28 6.00 (0.236) 3.20 (0.126) 2.60 (0.102) 2.20 (0.087) 1.30 (0.051) 2.90 (0.114)D 7343-31 7.30 (0.287) 4.30 (0.169) 2.90 (0.114) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)E 7343-43 7.30 (0.287) 4.30 (0.169) 4.10 (0.162) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片铝电解电容的封装名称1. 贴片铝电解电容简介贴片铝电解电容是一种常见的电子元件，广泛应用于电子设备中。

它具有体积小、重量轻、容量大、电压稳定等特点，因此在电子产品中起到了重要的作用。

贴片铝电解电容由封装器件和电解液组成，其中封装器件是贴片铝电解电容的外壳，起到保护内部结构和电解液的作用。

2. 贴片铝电解电容的封装名称贴片铝电解电容的封装名称是指封装器件的命名规范和标识，用于区分不同型号和规格的贴片铝电解电容。

贴片铝电解电容的封装名称通常由字母和数字组成，具体的命名规则和标识可以根据不同的厂家和产品进行区分。

2.1 命名规则贴片铝电解电容的封装名称通常由以下几个方面的信息组成：•封装类型：表示贴片铝电解电容的封装类型，常见的封装类型有SMD、DIP 等。

•容量值：表示贴片铝电解电容的容量大小，单位为微法（μF），常见的容量值有1μF、10μF等。

•电压值：表示贴片铝电解电容的额定电压，单位为伏特（V），常见的电压值有16V、25V等。

•公差等级：表示贴片铝电解电容的容量公差等级，常见的公差等级有±10%、±20%等。

•温度系数：表示贴片铝电解电容的温度系数，常见的温度系数有±100ppm/℃、±200ppm/℃等。

2.2 标识方式贴片铝电解电容的封装名称通常采用缩写或简写的方式进行标识，以方便在电子设备中进行标注和使用。

常见的标识方式包括：•SMD型号：采用SMD（Surface Mount Device）标准进行封装的贴片铝电解电容，其型号通常由字母和数字组成，如C0805、C1206等。

•DIP型号：采用DIP（Dual In-line Package）标准进行封装的贴片铝电解电容，其型号通常由字母和数字组成，如DIP-8、DIP-14等。

3. 贴片铝电解电容的封装名称示例以下是几个常见的贴片铝电解电容的封装名称示例：•SMD型号示例：C0805X106K025T（C0805封装，容量为10μF，电压为25V，公差为±10%）•SMD型号示例：C1206X226M050T（C1206封装，容量为22μF，电压为50V，公差为±20%）•DIP型号示例：DIP-8X105J016T（DIP-8封装，容量为1μF，电压为16V，公差为±10%）•DIP型号示例：DIP-14X476K025T（DIP-14封装，容量为47μF，电压为25V，公差为±10%）4. 总结贴片铝电解电容的封装名称是指封装器件的命名规范和标识，用于区分不同型号和规格的贴片铝电解电容。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 04021005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 06031608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 08052012 2.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20 12063216 3.20±0.201.60±0.150.55±0.100.50±0.200.50±0.20 12103225 3.20±0.202.50±0.200.55±0.100.50±0.200.50±0.20 18124832 4.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20 20105025 5.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20 25126432 6.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电容封装尺寸作者去者日期 2007-7-2 18:12:003推荐2.贴片钽电容(AVX、KEMET、NEC) 规格：A型(3.2*1.6)、B型(3.5*2.8)、C型(6.0*3.2)、D型(7.3*4.3)、E型(7.3*4.3)。

容值: 0.1Uf--470Uf 电压:4-50V)贴片电容的封装尺寸Encapsulation size电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04表示长度是0.04英寸，02表示宽度0.02英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201.00±0.201.25±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201.00±0.201.25±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301.50±0.301808 4520 4.50±0.40 2.00±0.20≤2.001812 4532 4.50±0.40 3.20±0.30≤2.502225 5763 5.70±0.50 6.30±0.50≤2.503035 7690 7.60±0.50 9.00±0.05≤3.00贴片电容的命名贴片电容的命名：贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名：贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

"在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是’负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是’负’极诶！” 一一歪着头一想也是！极性的标识方法也应该有个’统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种’下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805 具体尺寸：2.0 X1.25 X0.51206 具体尺寸：3.0 X1.50 X0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。

贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。

上面为圆形，下面为方形，在光驱电路板上很常见。

这种电容则是有“-"标记的一端为负。

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸： 5.5 X 3 X 0.5电容：可分为无极性和有极性两类：无极性电容下述两类封装最为常见，即0805、0603;有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C D四个系列，具体分类如下：类型封装形式耐压A321610VB352816VC603225VD734335V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）有斜角的是表示正极,（小三角的表示正极？不知道!）拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。

贴片铝电解电容的原理贴片铝电解电容是一种常见的电容器，其原理是利用铝箔作为阳极和介质氧化膜作为电解质来存储电荷。

下面将以1200字以上详细介绍贴片铝电解电容的原理。

贴片铝电解电容的结构主要由电解液、两片铝箔、绝缘介质和外壳组成。

其中，铝箔作为电容器的两个极板，电解液是贴片铝电解电容的重要组成部分。

铝箔是通过将铝片经过多道加工工艺制成，以使其表面形成氧化膜。

这个氧化膜就是贴片铝电解电容的电解质。

氧化膜具有很高的绝缘性，可以阻止电流在阳极和阴极之间直接流动，从而实现存储电荷的作用。

氧化膜的生成是通过在铝片表面形成一层氧化铝的过程来完成的。

首先，通过清洗铝片的表面，去除表面的氧化物和杂质。

然后，将清洗后的铝片放入含有电解液的电解槽中。

电解液主要由稀硫酸和硫酸铝组成。

在电解过程中，通过控制电流和时间，可以使铝片表面生成一层致密、均匀的氧化膜。

贴片铝电解电容的电容值是由氧化膜的厚度和表面积决定的。

厚度较薄的氧化膜可以提供更大的电容值。

因此，通过控制电解过程中的电流和时间，可以控制电容值。

一般来说，贴片铝电解电容的电容值较大，可以在数微法到几毫法之间。

贴片铝电解电容的外壳通常由金属铝或塑料材料制成。

外壳不仅起到保护内部元件的作用，还起到固定焊接和引脚连接的作用。

外壳具有良好的导热性能，可以快速散热，保证电容器的正常工作。

贴片铝电解电容的工作原理可以分为两个阶段：充电和放电。

当贴片铝电解电容器与电源相连时，电流通过电解液和氧化膜，进入铝箔的阳极。

在充电过程中，电解液中的正离子被吸附到氧化膜上，形成一层稳定的电荷。

当电解液中的负离子被吸附到氧化膜上时，电容器已经接近充满电荷的状态。

当贴片铝电解电容器与负载电路相连时，电容器开始放电。

在放电过程中，存储在氧化膜上的正负离子会重新回到电解液中，电流从阳极流向阴极，供电给负载电路。

贴片铝电解电容器的放电时间取决于电容器的电容值和放电电流。

放电过程中，电容器电荷逐渐减少，直至完全放电。
