石英晶体谐振器单片晶体滤波器石英晶体振荡器声表面波谐振器及声表面波滤波器等系列产品石英晶体当对晶体的表面施加一外力时，它会产生电压；相反地，当对晶体表面施加一电压时，机械形变振动就会产生。
这些振动的频率取决于晶体的设计和振荡器电路，也称为石英晶体谐振器。
它们因其高Q值，高稳定性和体积小的高度结合而被广泛地应用于频率控制领域。
它们由石英晶体合适的安装，封装和空白电极组成。
频率范围由几百赫兹到几兆赫兹不等。
晶体振荡器这种晶体振荡器拥有较强的频率稳定性。
它最适用于钟表和数字设备。
时钟振荡器被广泛地应用于无线电设备，电子器械和住房设施等产品。
S.P X.O(简易包装晶体振荡器)频率和温度之间的特性是应用中晶体振荡器的温度特性（AT 切振荡器的三维曲线图被用于大多数案例中）和振荡电路的温度特性(这个特性是可以被看成接近直线)的总量，因而表现为一个三维曲线图。
为了提高频率和温度之间的整体特性，温补电容常用于平衡电路中温度特性的偏差，如图1所示。
如上所述，简易封装型晶体振荡器覆盖的温度范围从±5×10–6到±1000×10–6 。
这些振荡器主要用于微型通讯工具，广播设施和测量仪器等的基准振荡器。
T.C.X.O (温补晶体振荡器)晶体振荡器的温度特性主要取决于晶体谐振器，一般显示三维曲线（AT 切）为了确保满足温度的特性，有必要保持晶体周围的温度与工作温度一致或用一个恒温箱。
温补振荡器设计的满足的温度范围包含了一个非常广的范围，并与温补电路联合使用。
以上所说的条件要被考虑在内。
温补振荡器有两种。
一种是与电阻或电容联合使用，用电热调节器作为热敏设备。
另一种就是由温补电路连接到LSI电路上来做为热敏设备。
至于大规模的温补电路，所有的震荡电路都集中到一块芯片上。
尽管是取决于补偿电路和特定温度范围的结合，但是温度特性在三维到五维曲线图上得以显示(见图二)。
这些晶体振荡器在很短的时间内消耗更少的电。

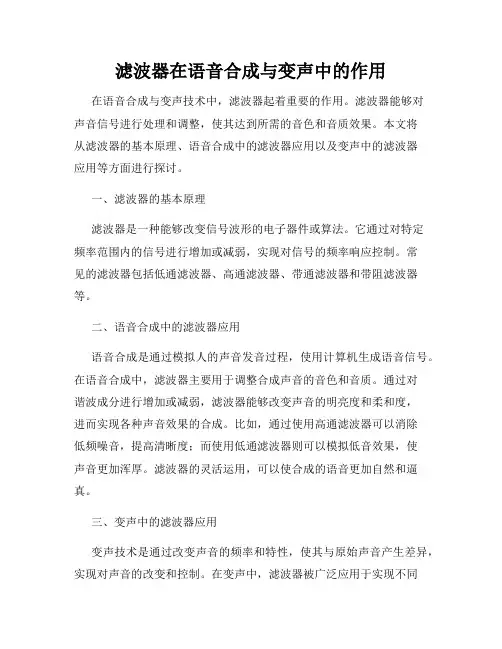

滤波器在语音合成与变声中的作用在语音合成与变声技术中，滤波器起着重要的作用。
滤波器能够对声音信号进行处理和调整，使其达到所需的音色和音质效果。
本文将从滤波器的基本原理、语音合成中的滤波器应用以及变声中的滤波器应用等方面进行探讨。
一、滤波器的基本原理滤波器是一种能够改变信号波形的电子器件或算法。
它通过对特定频率范围内的信号进行增加或减弱，实现对信号的频率响应控制。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
二、语音合成中的滤波器应用语音合成是通过模拟人的声音发音过程，使用计算机生成语音信号。
在语音合成中，滤波器主要用于调整合成声音的音色和音质。
通过对谐波成分进行增加或减弱，滤波器能够改变声音的明亮度和柔和度，进而实现各种声音效果的合成。
比如，通过使用高通滤波器可以消除低频噪音，提高清晰度；而使用低通滤波器则可以模拟低音效果，使声音更加浑厚。
滤波器的灵活运用，可以使合成的语音更加自然和逼真。
三、变声中的滤波器应用变声技术是通过改变声音的频率和特性，使其与原始声音产生差异，实现对声音的改变和控制。
在变声中，滤波器被广泛应用于实现不同的音色和音效。
通过调整滤波器的参数，比如截止频率、增益等，可以使声音产生明显的变化。
例如，当使用高通滤波器移除低频成分时，可产生更尖锐、尖细的声音；而使用低通滤波器则可以产生更低沉、厚实的声音。
此外，带通滤波器和带阻滤波器也可用于实现音效的调整和特殊效果的创造。
四、语音合成与变声中滤波器的实际应用滤波器在语音合成与变声中的应用非常广泛。
在语音合成中，滤波器常常与声码器结合使用，通过对合成器件输出的信号进行滤波处理，改变音色和音质，使得最终合成的声音更加符合人耳的感知；在变声中，滤波器可以与声音处理软件或硬件设备结合使用，实现对声音的实时处理和调整。
总结：滤波器在语音合成与变声中具有重要的作用，通过对声音信号的频率响应进行调整和控制，能够改变声音的音色和音质，从而实现不同的声音效果。

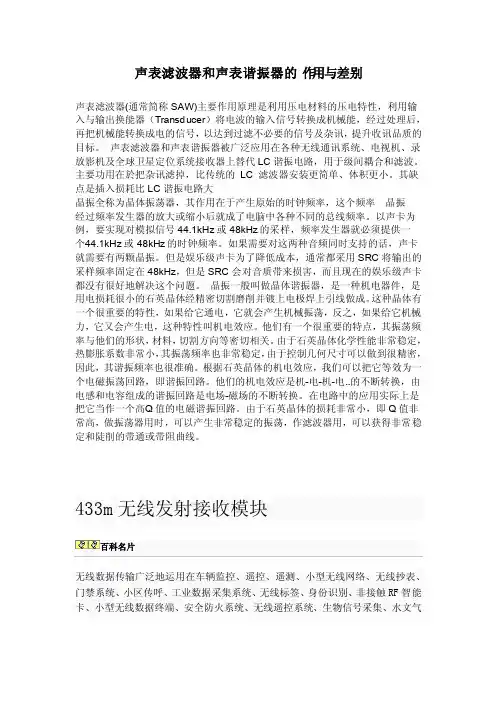

声表滤波器和声表谐振器的作用与差别声表滤波器(通常简称SAW)主要作用原理是利用压电材料的压电特性，利用输入与输出换能器（Transdu cer）将电波的输入信号转换成机械能，经过处理后，再把机械能转换成电的信号，以达到过滤不必要的信号及杂讯，提升收讯品质的目标。
声表滤波器和声表谐振器被广泛应用在各种无线通讯系统、电视机、录放影机及全球卫星定位系统接收器上替代LC谐振电路，用于级间耦合和滤波。
主要功用在於把杂讯滤掉，比传统的LC 滤波器安装更简单、体积更小。
其缺点是插入损耗比LC谐振电路大晶振全称为晶体振荡器，其作用在于产生原始的时钟频率，这个频率晶振经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。
以声卡为例，要实现对模拟信号44.1kHz或48kHz的采样，频率发生器就必须提供一个44.1kHz或48kHz的时钟频率。
如果需要对这两种音频同时支持的话，声卡就需要有两颗晶振。
但是娱乐级声卡为了降低成本，通常都采用SR C将输出的采样频率固定在48kHz，但是SRC会对音质带来损害，而且现在的娱乐级声卡都没有很好地解决这个问题。
晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。
这种晶体有一个很重要的特性，如果给它通电，它就会产生机械振荡，反之，如果给它机械力，它又会产生电，这种特性叫机电效应。
他们有一个很重要的特点，其振荡频率与他们的形状，材料，切割方向等密切相关。
由于石英晶体化学性能非常稳定，热膨胀系数非常小，其振荡频率也非常稳定，由于控制几何尺寸可以做到很精密，因此，其谐振频率也很准确。
根据石英晶体的机电效应，我们可以把它等效为一个电磁振荡回路，即谐振回路。
他们的机电效应是机-电-机-电..的不断转换，由电感和电容组成的谐振回路是电场-磁场的不断转换。
声表滤波器和声表谐振器的作用与差别声表滤波器(通常简称SAW)主要作用原理是利用压电材料的压电特性，利用输入与输出换能器（Transducer）将电波的输入信号转换成机械能，经过处理后，再把机械能转换成电的信号，以达到过滤不必要的信号及杂讯，提升收讯品质的目标。
声表滤波器和声表谐振器被广泛应用在各种无线通讯系统、电视机、录放影机及全球卫星定位系统接收器上替代LC谐振电路，用于级间耦合和滤波。
主要功用在於把杂讯滤掉，比传统的LC 滤波器安装更简单、体积更小。
其缺点是插入损耗比LC谐振电路大晶振全称为晶体振荡器，其作用在于产生原始的时钟频率，这个频率晶振经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。
以声卡为例，要实现对模拟信号44.1kHz或48kHz的采样，频率发生器就必须提供一个44.1kHz或48kHz的时钟频率。
如果需要对这两种音频同时支持的话，声卡就需要有两颗晶振。
但是娱乐级声卡为了降低成本，通常都采用SRC将输出的采样频率固定在48kHz，但是SRC会对音质带来损害，而且现在的娱乐级声卡都没有很好地解决这个问题。
晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。
这种晶体有一个很重要的特性，如果给它通电，它就会产生机械振荡，反之，如果给它机械力，它又会产生电，这种特性叫机电效应。
他们有一个很重要的特点，其振荡频率与他们的形状，材料，切割方向等密切相关。
由于石英晶体化学性能非常稳定，热膨胀系数非常小，其振荡频率也非常稳定，由于控制几何尺寸可以做到很精密，因此，其谐振频率也很准确。
根据石英晶体的机电效应，我们可以把它等效为一个电磁振荡回路，即谐振回路。
他们的机电效应是机-电-机-电..的不断转换，由电感和电容组成的谐振回路是电场-磁场的不断转换。
在电路中的应用实际上是把它当作一个高Q值的电磁谐振回路。
由于石英晶体的损耗非常小，即Q值非常高，做振荡器用时，可以产生非常稳定的振荡，作滤波器用，可以获得非常稳定和陡削的带通或带阻曲线。
什么是SAWF(声表面滤波器),特点及用途什么是SAWF(声表面波滤波器)声表面波滤波器是利用石英、铌酸锂、钛酸钡晶体具有压电效应的性质做成的。
所谓压电效应，即是当晶体受到机械作用时，将产生与压力成正比的电场的现象。
具有压电效应的晶体，在受到电信号的作用时，也会产生弹性形变而发出机械波（声波），即可把电信号转为声信号。
由于这种声波只在晶体表面传播，故称为声表面波。
声表面波滤波器的英文缩写为SAWF，声表面波滤波器具有体积小，重量轻、性能可靠、不需要复杂调整。
在有线电视系统中实现邻频传输的关键器件。
声表面波滤波器的特点是：（1）频率响应平坦，不平坦度仅为±0.3-±0.5dB，群时延±30-±50ns。
（2）SAWF矩形系数好，带外抑制可达40dB以上。
（3）插入损耗虽高达25-30dB，但可以用放大器补偿电平损失。
声表面波滤波器包括声表面波电视图像中频滤波器、电视伴音滤波器、电视频道残留边带滤波器。
声表面波滤波器的典型技术指标如下表所示。
声表面滤波器封装的分类插件型和贴片型(具体的图片如下图声表面波滤波器的应用及发展1 前言声表面波—SAW（SurfaceAcousticWave）就是在压电基片材料表面产生和传播、且振幅随深入基片材料的深度增加而迅速减少的弹性波。
SAW滤波器的基本结构是在具有压电特性的基片材料抛光面上制作两个声电换能器——叉指换能器（IDT）。
它采用半导体集成电路的平面工艺，在压电基片表面蒸镀一定厚度的铝膜，把设计好的两个IDT的掩膜图案，利用光刻方法沉积在基片表面，分别作为输入换能器和输出换能器。
其工作原理是输入换能器将电信号变成声信号，沿晶体表面传播，输出换能器再将接收到的声信号变成电信号输出。
2 SAW滤波器的特点SAW滤波器的主要特点是设计灵活性大、模拟/数字兼容、群延迟时间偏差和频率选择性优良（可选频率范围为10MHz～3GHz）、输入输出阻抗误差小、传输损耗小、抗电磁干扰（EMI）性能好、可靠性高、制作的器件体小量轻，其体积、重量分别是陶瓷介质滤波器的1/40和1/30左右，且能实现多种复杂的功能。

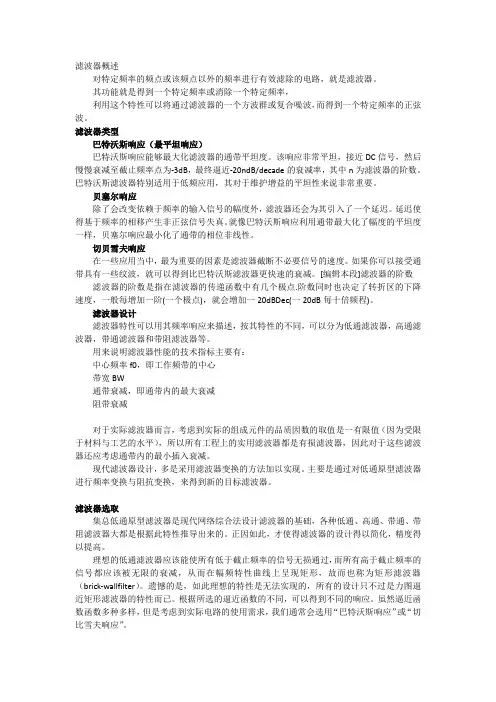

滤波器概述对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器。
其功能就是得到一个特定频率或消除一个特定频率，利用这个特性可以将通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。
滤波器类型巴特沃斯响应（最平坦响应）巴特沃斯响应能够最大化滤波器的通带平坦度。
该响应非常平坦，接近DC信号，然后慢慢衰减至截止频率点为-3dB，最终逼近-20ndB/decade的衰减率，其中n为滤波器的阶数。
巴特沃斯滤波器特别适用于低频应用，其对于维护增益的平坦性来说非常重要。
贝塞尔响应除了会改变依赖于频率的输入信号的幅度外，滤波器还会为其引入了一个延迟。
延迟使得基于频率的相移产生非正弦信号失真。
就像巴特沃斯响应利用通带最大化了幅度的平坦度一样，贝塞尔响应最小化了通带的相位非线性。
切贝雪夫响应在一些应用当中，最为重要的因素是滤波器截断不必要信号的速度。
如果你可以接受通带具有一些纹波，就可以得到比巴特沃斯滤波器更快速的衰减。
[编辑本段]滤波器的阶数滤波器的阶数是指在滤波器的传递函数中有几个极点.阶数同时也决定了转折区的下降速度，一般每增加一阶(一个极点)，就会增加一20dBDec(一20dB每十倍频程)。
滤波器设计滤波器特性可以用其频率响应来描述，按其特性的不同，可以分为低通滤波器，高通滤波器，带通滤波器和带阻滤波器等。
用来说明滤波器性能的技术指标主要有：中心频率f0，即工作频带的中心带宽BW通带衰减，即通带内的最大衰减阻带衰减对于实际滤波器而言，考虑到实际的组成元件的品质因数的取值是一有限值（因为受限于材料与工艺的水平），所以所有工程上的实用滤波器都是有损滤波器，因此对于这些滤波器还应考虑通带内的最小插入衰减。
现代滤波器设计，多是采用滤波器变换的方法加以实现。
主要是通过对低通原型滤波器进行频率变换与阻抗变换，来得到新的目标滤波器。
滤波器选取集总低通原型滤波器是现代网络综合法设计滤波器的基础，各种低通、高通、带通、带阻滤波器大都是根据此特性推导出来的。
什么是SAWF(声表面滤波器),特点及用途(2009-08-01 10:44:52)转载标签：声表滤波器振荡器晶振杂谈什么是SAWF(声表面波滤波器)声表面波滤波器是利用石英、铌酸锂、钛酸钡晶体具有压电效应的性质做成的。
所谓压电效应，即是当晶体受到机械作用时，将产生与压力成正比的电场的现象。
具有压电效应的晶体，在受到电信号的作用时，也会产生弹性形变而发出机械波（声波），即可把电信号转为声信号。
由于这种声波只在晶体表面传播，故称为声表面波。
声表面波滤波器的英文缩写为SAWF，声表面波滤波器具有体积小，重量轻、性能可靠、不需要复杂调整。
在有线电视系统中实现邻频传输的关键器件。
声表面波滤波器的特点是：（1）频率响应平坦，不平坦度仅为±0.3-±0.5dB，群时延±30-±50ns。
（2）SAWF矩形系数好，带外抑制可达40dB以上。
（3）插入损耗虽高达25-30dB，但可以用放大器补偿电平损失。
声表面波滤波器包括声表面波电视图像中频滤波器、电视伴音滤波器、电视频道残留边带滤波器。
声表面波滤波器的典型技术指标如下表所示。
声表面滤波器封装的分类插件型和贴片型(具体的图片如下图声表面波滤波器的应用及发展1 前言声表面波—SAW（SurfaceAcousticWave）就是在压电基片材料表面产生和传播、且振幅随深入基片材料的深度增加而迅速减少的弹性波。
SAW滤波器的基本结构是在具有压电特性的基片材料抛光面上制作两个声电换能器——叉指换能器（IDT）。
它采用半导体集成电路的平面工艺，在压电基片表面蒸镀一定厚度的铝膜，把设计好的两个IDT的掩膜图案，利用光刻方法沉积在基片表面，分别作为输入换能器和输出换能器。
其工作原理是输入换能器将电信号变成声信号，沿晶体表面传播，输出换能器再将接收到的声信号变成电信号输出。
2 SAW滤波器的特点SAW滤波器的主要特点是设计灵活性大、模拟/数字兼容、群延迟时间偏差和频率选择性优良（可选频率范围为10MHz～3GHz）、输入输出阻抗误差小、传输损耗小、抗电磁干扰（EMI）性能好、可靠性高、制作的器件体小量轻，其体积、重量分别是陶瓷介质滤波器的1/40和1/30左右，且能实现多种复杂的功能。
本文来源（）电视机上用到的滤波器通常有人称，声表，声表面波，声表面滤波器，声表面波是一种神奇的机械波，利用电子元器件压电原理的压电特性输入与输出转换器，可将电波输入信号转换成机械能，经过一系列的处理后供与无杂音电的信号源，大大提高讯号音质利用这一特点智能功能下的产品大都配与滤波器,特别是北美市场上3G手机必需要的产品，当然其它具有收音功能的产品也有用到MP3,GPS手机,电视机,卫星通讯等等。
声表滤波器从字面上理解就是把不需要的频率段滤除，无聊时陪着我们的收音机音质能那么清晰就是利用了这一功能，从仔细里的说就是衬底上有同等波长有效信号做为压电体，当无线电波通过滤波器时，杂音就会在这里被滤除掉，不过声表沿着晶体表面进行时在垂直晶体表面能量会逐渐衰减，当超过一个波长深度时能量密度下降到表面的十分之一，这是该产品需要改进的地方因为这样也兼备着一个优点，就是能量能够集中于表层由于这种特性使得声表滤波器元件可以很简单的运用其能量。
声表规格3脚长方体形D-11纽扣式3个脚TO-39长方体式4脚F-11,插件三个脚体积8.0*8.0mm,排形F11规格体积8.36*3.45mm这样的规格有三个脚也有四个脚五个脚一排,扭扣形有三个脚和五个脚体积9.5*3.3mm,贴片有四个脚和三个脚体积3.0*3.0mm 5.0*3.5mm频率比较常用的也有很多种（R315M,R418M,R433M,R310M,F480,L38,L3811,L2955)中心频率从105MHZ~1000MHZ贴片型中心频率从300MHZ~915MHZ这些频率都广泛用于电视系统，移动系统，报警系统等领域，随着市场的需求大量电子产品体积小型化滤波器也新推出外形尺寸 1.5mm×1.3mm简称1513覆盖面积为1.95mm2体积小，性能稳定电路简单成本低现在很多手机客户0.8mm厚的都选用这款小体积声表面波。
滤波器并不是那么复杂它也有相对较简单的工作方式，可以利用换能器来直接激发声表面滤波器，这种换能器也要是叉能的才起这样的作用，因为它是由3000左右的铝薄膜经过光蚀刻技术成型的压电单晶材料做基板表面，当有信号电压外加输入换能器正负电极上时在每对叉指之间就会建立电场，这样一来基板就会受到电声的作用产生耦合振动来激发声表面波，滤波器效率最大时叉指间的距离和波长同等。
声表滤波器和声表谐振器的作用与差别声表滤波器(通常简称SAW)主要作用原理是利用压电材料的压电特性，利用输入与输出换能器（Transducer）将电波的输入信号转换成机械能，经过处理后，再把机械能转换成电的信号，以达到过滤不必要的信号及杂讯，提升收讯品质的目标。
声表滤波器和声表谐振器被广泛应用在各种无线通讯系统、电视机、录放影机及全球卫星定位系统接收器上替代LC谐振电路，用于级间耦合和滤波。
主要功用在於把杂讯滤掉，比传统的 LC 滤波器安装更简单、体积更小。
其缺点是插入损耗比LC谐振电路大晶振全称为晶体振荡器，其作用在于产生原始的时钟频率，这个频率晶振经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。
以声卡为例，要实现对模拟信号44.1kHz或48kHz的采样，频率发生器就必须提供一个44.1kHz或48kHz的时钟频率。
如果需要对这两种音频同时支持的话，声卡就需要有两颗晶振。
但是娱乐级声卡为了降低成本，通常都采用SRC将输出的采样频率固定在48kHz，但是SRC会对音质带来损害，而且现在的娱乐级声卡都没有很好地解决这个问题。
晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。
这种晶体有一个很重要的特性，如果给它通电，它就会产生机械振荡，反之，如果给它机械力，它又会产生电，这种特性叫机电效应。
他们有一个很重要的特点，其振荡频率与他们的形状，材料，切割方向等密切相关。
由于石英晶体化学性能非常稳定，热膨胀系数非常小，其振荡频率也非常稳定，由于控制几何尺寸可以做到很精密，因此，其谐振频率也很准确。
根据石英晶体的机电效应，我们可以把它等效为一个电磁振荡回路，即谐振回路。
他们的机电效应是机-电-机-电..的不断转换，由电感和电容组成的谐振回路是电场-磁场的不断转换。
在电路中的应用实际上是把它当作一个高Q值的电磁谐振回路。
由于石英晶体的损耗非常小，即Q值非常高，做振荡器用时，可以产生非常稳定的振荡，作滤波器用，可以获得非常稳定和陡削的带通或带阻曲线。
433m无线发射接收模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
目录编辑本段英文翻译433Mhz RF transceiver / receiver module编辑本段433M无线发射接收模块应用领域编辑本段433M无线发射接收模块参数介绍主要技术指标：1。
通讯方式：调幅AM2。
工作频率：315MHZ/433MHZ3。
频率稳定度：±75KHZ4。
发射功率：≤500MW5。
静态电流：≤0.1UA6。
发射电流：3～50MA7。
工作电压：DC 3～12V数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至数据模块的输入端即可。
数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。
当电压大于l2V时功耗增大，有效发射功率不再明显提高。
这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。
天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的一半甚至更少，这点需要开发时注意。
数据模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则发射模块将不能正常工作。
数据电平应接近数据模块的实际工作电压，以获得较高的调制效果。
发射发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。
模块的传输距离与调制信号频率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。
一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于无线电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。
编辑本段433M发射模块技术指标主要技术指标：1、通讯方式：调幅AM2、工作频率：315MHZ/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。
特别适合多发一收无线遥控及数据传输系统。
声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。
发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。
比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至数据模块的输入端即可。
数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。
当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。
当电压大于l2V时功耗增大，有效发射功率不再明显提高。
这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。
天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的一半甚至更少，这点需要开发时注意。
数据模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则发射模块将不能正常工作。
数据电平应接近数据模块的实际工作电压，以获得较高的调制效果。
发射发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。
模块的传输距离与调制信号频率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。
一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于无线电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。
编辑本段433M超再生接收模块技术指标433/315超再生接收模块SR9915超再生接收模块的体积：30x13x8毫米主要技术指标：1、通讯方式：调幅AM2、工作频率：315MHZ/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－106DBM5、静态电流：≤5MA6、工作电流：≤5MA7、工作电压：DC 5V8、输出方式：TTL电平接收模块的工作电压为5伏，静态电流4毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。
接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。
这种电路的优点在于：1、天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线2、输出端的波形在没有信号比较干净，干扰信号为短暂的针状脉冲，而不象其它超再生接收电路会产生密集的噪声波形，所以抗干扰能力较强。
3、模块自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。
4、采用带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械振动性能都有极大改善。
可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。
可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。
另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化。
编辑本段433M超外差接收模块技术指标433/315超外差接收模块SR9915超外差接收模块的体积：35x13x8毫米主要技术指标：1、通讯方式：调幅AM2、工作频率：316.8MHZ3、频率稳定度：±75KHZ4、接收灵敏度：－102DBM5、静态电流：≤5MA6、工作电流：≤5MA7、工作电压：DC 5V8、输出方式：TTL电平这里提供的超外差接收模块采用进口高性能无线遥控及数传专用集成电路RX3310A，并且采用316.8M声表谐振器，所以工作稳定可靠，适合比较恶劣的环境下全天候工作。
RX3310A集成电路介绍：RX3310A是台湾HMARK公司生产的专门用于幅度键控ASK调制的无线遥控及数传信号的接收集成电路，内含低噪音高频放大、混频器、本机振荡、中频放大器、中频滤波器、比较器等，为一次变频超外差电路，双列18脚宽体贴片封装，主要技术指标如下：工作频率：150～450MHZ工作电压：2.7～6V工作电流：2.6毫安（3V电源时）接收灵敏度：－105DBM(1K数据速率而且天线匹配时）最高数据速率：9.6KBPS从外接天线接收的信号经C8耦合到L3、C9组成的选频网络进行阻抗变换后输入RX3310的内部高频放大器输入端14脚，经芯片内的高频放大后（增益为15～20DB）的信号再经混频器与本机振荡信号（316.8M)混频，产生1.8M的中频信号，此中频信号经内部中频放大后由第3脚输出，再进入比较器放大整形，最后数据从第8脚输出。
