HP-UX MCSeviceGuard安装配置手册

HP小型机操作系统安装配置指导书2010-05-19 17:11:23| 分类：默认分类| 标签：|字号大中小订阅字体: | 发表于: 2010-3-1311:24 作者: ccy7758 来源: IXPUB技术博客在HP Integrity Server开机后，可能屏幕没有任何显示，请使用串口线登陆系统的MP，进行管理。

下面将分为MP的管理、HP-UX的安装、HP的卷组操作和MC/Service Guard四章来说明。

HP Integrity Server MP在HP Integrity Server中有一块MP卡，该卡负责对系统的状态进行监视和控制。

该卡在系统插上电源后即被激活，无论操作系统是否启动，系统是否开机。

该卡提供了串行和网络两种接口可供访问。

1、连接串口连接方式：对于RX2600类型的机器，在后面板上有一个25针的接口，该接口在写着MP Management的一个框中，使用随机带的1对3接口（一边25针接口，另一边3个九针的接口），把串口线一边接到3个九针接口中写着“console”的接口上（串口线的线序为1-1，2-3，3-2，4-6，5-5，6-4，7-8，8-7，9-9），另一边接到笔记本上的串口上，然后可以使用Windows自带的超级终端程序对系统进行访问。

对于RX4600类型的机器，可能没有25针接口，而有三个九针的串口，其中之一为Local Console，则把串口线的一端接到Local Console口即可。

网络连接方式机器在出厂之日，处于安全的考虑，给MP上的网卡设置的IP为127.0.0.1，所以在使用串口连接去修改MP网络的配置之前，不能使用网络连接方式。

对于网络的配置，请参见本文后面的内容。

使用超级终端和串口连接系统在Window系统中启动超级终端程序，选择COM1口连接，其中配置为Bits per second 9600Data bits 8Parity NoneStop bits 1Flow Control None然后连接系统，则连接上以后可以输入“Enter”或者“Ctrl+B”，看是否有字符出现，如果有，则表示连接正确，否则请检查串口线及连接的情况。

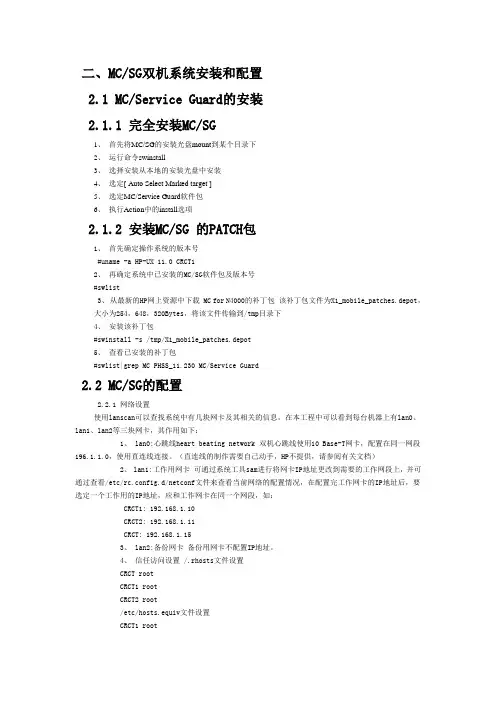

二、MC/SG双机系统安装和配置2.1 MC/Service Guard的安装2.1.1 完全安装MC/SG1、首先将MC/SG的安装光盘mount到某个目录下2、运行命令swinstall3、选择安装从本地的安装光盘中安装4、选定[ Auto Select Marked target ]5、选定MC/Service Guard软件包6、执行Action中的install选项2.1.2 安装MC/SG 的PATCH包1、首先确定操作系统的版本号#uname -a HP-UX 11.0 CRCT12、再确定系统中已安装的MC/SG软件包及版本号#swlist3、从最新的HP网上资源中下载 MC for N4000的补丁包该补丁包文件为X1_mobile_patches.depot，大小为254，648，320Bytes，将该文件传输到/tmp目录下4、安装该补丁包#swinstall -s /tmp/X1_mobile_patches.depot5、查看已安装的补丁包#swlist|grep MC PHSS_11.230 MC/Service Guard2.2 MC/SG的配置2.2.1 网络设置使用lanscan可以查找系统中有几块网卡及其相关的信息，在本工程中可以看到每台机器上有lan0、lan1、lan2等三块网卡，其作用如下：1、 lan0:心跳线heart beating network 双机心跳线使用10 Base-T网卡，配置在同一网段196.1.1.0，使用直连线连接。

（直连线的制作需要自己动手，HP不提供，请参阅有关文档）2、 lan1:工作用网卡可通过系统工具sam进行将网卡IP地址更改到需要的工作网段上，并可通过查看/etc/rc.config.d/netconf文件来查看当前网络的配置情况，在配置完工作网卡的IP地址后，要选定一个工作用的IP地址，应和工作网卡在同一个网段，如：CRCT1: 192.168.1.10CRCT2: 192.168.1.11CRCT: 192.168.1.153、 lan2:备份网卡备份用网卡不配置IP地址。

HP_UX MC /ServicesGuaid 详细安装手册(1)HP的MC软件是一个使用的比较广泛的CLUSTER成熟版本，以LICENSE核算，IBM的最高，下来就是HP的MC，但是下来的SUN的CLUSTER数量只相当于HP的七分之一。

做双机热备的时候需要提前准备：1准备工作A-1：编辑/.rhosts ,MC/ServiceGuard将使用/.rhosts 文件验证2机之间的信任关系。

A-1-1命令vi /.rhosts （oracle 用户需在安装oracle后加入）示例：Hp1 rootHp2 root验证双方关系是否成立在HP1号机上rlogin hp2A-1-2 分发/.rhosts到所有群集结点rcp /.rhosts hp2:/.rhostsA-2 在所有节点上编辑 /etc/nsswitch.conf 文件，确保有下面一行.A-2-1命令vi /etc/nsswitch.confhosts: files [NOTFOUND=continue] dnsA-2-2分发/etc/nsswitch.conf 到所有群集节点rcp /etc/nsswitch.conf hp2:/etc/nsswitch.confA-3在所有节点上编辑 /etc/hosts 文件，解析所有节点的IP和name.A-3-1命令vi /etc/hosts注意：在安腾的操作系统，要非常规范的写hosts文件，（主机的IP地址,主机名）10.0.0.1 hp110.0.0.2 hp2（注意：本处建议不要将心跳地址、浮动IP地址写入）2：在HP主机上安装MC的步骤首先，必须根据HP对所安装的软件提供的License(Customer Identifier) 在 上申请该软件的Codeword。

然后，将光盘(光盘的驱动是/dev/dsk/c3t2d0)放入驱动器中，MOUNT以后，在超级用户提示符下执行# swinstall –s /dev/dsk/c3t2d0(如果未建立CD-ROM文件系统则mkdir /cdromIoscan –funCdiskIssf -e 找到对应硬件路径Mount /dev/dsk/c3t2d0 /cdrom (假设当前为c3t2d0)用ls 命令查看CDROM里面的文件（cd cdrom ls）进入交互式界面后，先加Codeword，才能在列表见到需安装的软件。

HP-UX操作系统安装说明1 设置显示输出新出厂的hp rx2660机器输出默认定义到串行口，需要修改为正确的显卡，设置完保存以后不用再次设置。

1.1连接计算机所有电缆，加电，显示引导管理界面，选择‘Boot Configuration’选项。

1.2选择‘Console Configuration’选项。

1.2选择正确的显示卡输出，在其前设置“P”，其它的输出设备设置为“NC”。

一般情况主板上集成的显卡设备是“VGA Acpi（HWP0002,PNP0A03,0）/PCI(3|0)”，外加的显卡设备是“VGA Acpi（HWP0002,PNP0A03,300）/PCI(1|0)”。

设置完成后保存设置。

2 做SAS卡磁盘镜像(此步可选)如果不做镜像此步可以略高。

如果HP rx2660小机配置多块硬盘，并且没有配置raid卡，两块硬盘做镜像可以通过主板上的SAS卡进行配置。

2.1从引导菜单中选择EFI Shell (Built In)2.2回车进入shell界面，键入drvcfg –s命令。

2.3选择做镜像的SAS卡2.4选择“RAID Properties”2.4选择“RAID Properties”2.5默认“RAID DISK”为“NO”，用空格键将其改为“Yes”,键入“c”创建镜像盘，保存配置。

3做RAID卡磁盘镜像(此步可选)如果机器配置了RAID卡，用RAID卡做磁盘RAID 1或RAID 5。

3.1 在机器启动期间看屏幕提示按“F8”键，进入设置界面，根据屏幕提示操作。

3 操作系统安装3.1 准备HP-UX操作系统光盘（两张DVD），版本2007年12月份以后（HP-UX 11i V2B.11.23）。

3.2 连接计算机所有电缆，加电，把可引导的第一张DVD光盘放入光驱3.3 系统开始引导，（如果系统没有自动引导）它会转到引导菜单。

这是一个限时菜单，按任意键可以使计时器停止运行。

3.4 可以按下列步骤从EFI shell 手动进行安装。
