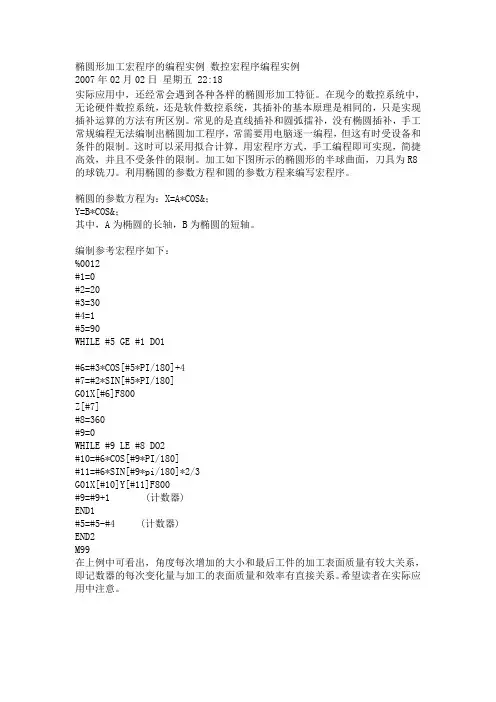

椭圆形加工宏程序的编程实例数控宏程序编程实例2007年02月02日星期五 22:18实际应用中，还经常会遇到各种各样的椭圆形加工特征。

在现今的数控系统中，无论硬件数控系统，还是软件数控系统，其插补的基本原理是相同的，只是实现插补运算的方法有所区别。

常见的是直线插补和圆弧擂补，没有椭圆插补，手工常规编程无法编制出椭圆加工程序，常需要用电脑逐一编程，但这有时受设备和条件的限制。

这时可以采用拟合计算，用宏程序方式，手工编程即可实现，简捷高效，并且不受条件的限制。

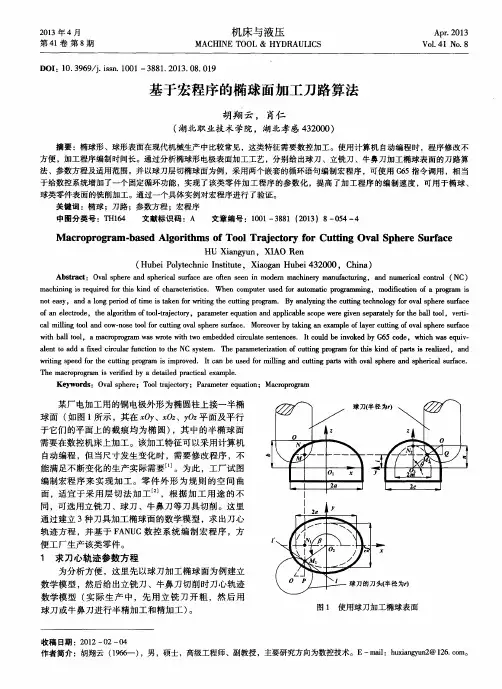

加工如下图所示的椭圆形的半球曲面，刀具为R8的球铣刀。

利用椭圆的参数方程和圆的参数方程来编写宏程序。

椭圆的参数方程为：X=A*COS&；Y=B*COS&；其中，A为椭圆的长轴，B为椭圆的短轴。

编制参考宏程序如下：%0012#1=0#2=20#3=30#4=1#5=90WHILE #5 GE #1 DO1#6=#3*COS[#5*PI/180]+4#7=#2*SIN[#5*PI/180]G01X[#6]F800Z[#7]#8=360#9=0WHILE #9 LE #8 DO2#10=#6*COS[#9*PI/180]#11=#6*SIN[#9*pi/180]*2/3G01X[#10]Y[#11]F800#9=#9+1 (计数器)END1#5=#5-#4 (计数器)END2M99在上例中可看出，角度每次增加的大小和最后工件的加工表面质量有较大关系，即记数器的每次变化量与加工的表面质量和效率有直接关系。

希望读者在实际应用中注意。

椭圆程序代码如下：N10 G54 G90 G0 S1500 M03N12 X0 Y0 Z20.N14 G0 Z1N16 G1 Z-5. F150.N18 G41 D1N20 #1=0N22 #2=34N24 #3=24N26 #4=#2*COS[#1]N28 #5=#3*SIN[#1]N30 #10=#4*COS[45]-#5*SIN[45] N32 #11=#4*SIN[45]+#5*COS[45] N34 G1 X#10 Y#11N36 #1=#1+1N38 IF [#1 L T 370] GOTO26N40 G40 G1 X0 Y0N42 G0 Z100N44 M30发一个铣椭圆宏程序实例铣椭圆实例O0008N2#100=1 角度步长N4#101=0 初始角度N6#102=361 终止角度N8#103=45 长半轴N10#104=25 短半轴N12#105=-10.0 深度N13G90G00X[#103+20]Y0Z100.0 刀具运行到(65,0,100.0)的位置N14S1000M03 主轴正转N15G01Z[#105]F1000.0 刀具下-10.0mmN16#114=#101 变量#114赋初始值0N18#112=#103*COS[#114] 计算X坐标值N20#113=#104*SIN[#114] 计算Y坐标值N22G01G42X[ROUND[#112]]Y[ROUND[#113]]D02F500.0走到第一点，并运行一个步长N24#114=#114+#100 变量#114增加一个角度步长N26IF[#114LT#102]GOTO18 条件判断变量#114是否小于361，满足则返回18 N28G01G40X[#103+20]Y0 取消刀具补偿，回到(65.0,0)N30G90G00Z100.0M05 抬刀N32M30 程序结束椭圆的长轴#1短轴#2起始角#3=0增量角#31刀具半径#4外径/内径#5=0/1加工深度#6每次加工深度#7切削速度#8#15=FIX[#6/#7] 只舍不入取整数 #16=#6-#15*#7#13=#16N11 G90 G1 Z-#13 F[#8/10]N1 IF [#5 EQ 1] GOTO5#10=[#1/2]*COS#3+#4#11=[#2/2]*SIN#3+#4GOTO8N5 #10=[#1/2]*COS#3-#4#11=[#2/2]*SIN#3-#4N8 G90 G1 X#10 Y#11 F#8#3=#3+#31IF [#3 LE 360 ] GOTO1#13=#13+#7IF [#13 GT #6 ] GOTO11N99 M99。

浅析宏程序引言：在数控程序的编制中，宏程序是含有变量的程序。

因为它允许使用变量、运算以及条件功能，则使程序顺序结构更加合理。

宏程序编制方便、简单易学，是手工编程的一部分，多用于零件形状有一定规律的情况下。

关键词：运算变量宏程序1．1．算术运算、逻辑运算与条件1.1 算术运算算术运算主要是指加、减、乘、除、乘方、函数等。

在宏程序中经常使用的算术运算有：＋（加）―（减）* （乘）∕（除）SIN （正弦）ASIN （反正弦）COS （余弦）ACOS （反余弦）TAN （正切）ATAN （反正切）SQRT （平方根）ABS （绝对值）ROUND （舍入）EXP （指数）LN （对数）FIX （上取整）FUP （下取整）MOD （取余）1.2 逻辑运算逻辑运算可以理解为比较运算，它通常是指两个数值的比较或者关系。

在宏程序中，主要是对两个数值的大小进行比较，常用的运算有：EQ （等于）NE （不等于）GT （大于）GE （大于且等于）LT （小于）LE （小于且等于）AND （与）OR （或）NOT （非）（注：根据数控系统不同，它的表示方法可能有差别）1.3 条件条件是指程序中的条件语句，通常与转移语句同用，在宏程序中的常用条件语句有：GOTO 无条件跳转IF 条件转移WHILE 当型循环2、赋值与变量2.1 赋值赋值是指将一个数据赋予给一个变量。

如：#1＝0，则表示#1的值是0。

其中#1代表变量，“#”是变量符号（注：根据数控系统不同，它的表示方法可能有差别），0就是给变量#1赋的值。

这里的“＝”号是赋值符号，起语句定义作用。

赋值的规律有：(1)(1)赋值号两边内容不能随意互换，左边只能是变量，右边只能是表达式。

(2)(2)一个赋值语句只能给一个变量赋值。

(3)(3)可以多次向同一个变量赋值，新变量值取代原变量值。

(4)(4)赋值语句具有运算功能，它的一般形式为：变量＝表达式。

(5)(5)在赋值运算中，表达式可以是变量自身与其它数据的运算结果，如：#1＝#1＋1，则表示#1的值为#1＋1，这一点与数学运算是有所不同的。
