试验表25无机结合料稳定材料无侧限抗压强度试验记录表

被测试样的比表面积 （cm2/g）
比表面积平均值（cm2/g）
备注 试验:
复核：
日期：
年
月ቤተ መጻሕፍቲ ባይዱ
日
第一次
X1(%)
X2(%)
第二次
第三次
项目 第一次
二、烧失量试验
样品质量 m0(g)
第一次灼烧后试料质量 (g)
第二次灼烧后试料质量 (g)
烧失量（%）
平均值
第二次
三、比表面积试验
被测试样试验时，压力计 中 液面降落测得的时间
标准试样试验时，压力 计中液面降落测得的时
间
标准试样的比表面积 （cm2/g）
粉煤灰细度、烧失量、比表面积试验检测记录表
试验室名 称：江西安
记录编号：
工程部位/用途
委托/任务编号
第 页，共 页 JJ1203
试验依据
样品编号
样品描述
样品名称
试验条件
试验日期
主要仪器设备及编号
一、细度试验
项目
样品质量m2、 m3(g)
0.075mm筛余物质量m1 （g）
0.3mm筛余物质量m1（g）

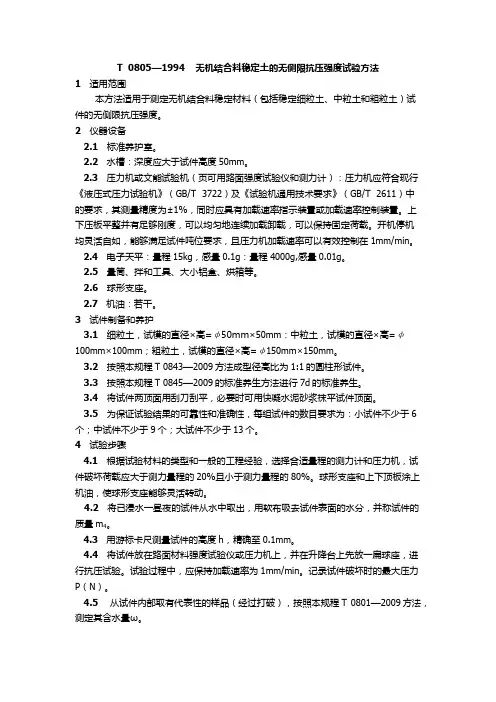

T 0805—1994 无机结合料稳定土的无侧限抗压强度试验方法1适用范围本方法适用于测定无机结合料稳定材料（包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗压强度。

2仪器设备2.1标准养护室。

2.2 水槽：深度应大于试件高度50mm。

2.3压力机或文能试验机（页可用路面强度试验仪和测力计）：压力机应符合现行《液压式压力试验机》（GB/T 3722）及《试验机通用技术要求》（GB/T 2611）中的要求，其测量精度为±1%，同时应具有加载速率指示装置或加载速率控制装置。

上下压板平整并有足够刚度，可以均匀地连续加载卸载，可以保持固定荷载。

开机停机均灵活自如，能够满足试件吨位要求，且压力机加载速率可以有效控制在1mm/min。

2.4电子天平：量程15kg，感量0.1g：量程4000g,感量0.01g。

2.5量筒、拌和工具、大小铝盒、烘箱等。

2.6球形支座。

2.7 机油：若干。

3试件制备和养护3.1细粒土，试模的直径×高=φ50mm×50mm：中粒土，试模的直径×高=φ100mm×100mm；粗粒土，试模的直径×高=φ150mm×150mm。

3.2按照本规程T 0843—2009方法成型径高比为1:1的圆柱形试件。

3.3按照本规程T 0845—2009的标准养生方法进行7d的标准养生。

3.4将试件两顶面用刮刀刮平，必要时可用快凝水泥砂浆抹平试件顶面。

3.5为保证试验结果的可靠性和准确性，每组试件的数目要求为：小试件不少于6个；中试件不少于9个；大试件不少于13个。

4试验步骤4.1根据试验材料的类型和一般的工程经验，选择合适量程的测力计和压力机，试件破坏荷载应大于测力量程的20%且小于测力量程的80%。

球形支座和上下顶板涂上机油，使球形支座能够灵活转动。

4.2将已浸水一昼夜的试件从水中取出，用软布吸去试件表面的水分，并称试件的质量m4。

4.0.7 试件的质量损失指含水量的减少,不包括由于各种不同原因 从试件上掉下的混合料。根据《公路路面基层施工技术规范》,在施工 前和施工过程中对稳定土混合料进行材料组成设计,只用7d龄期的抗压 强度。如需要不同龄期混合料的强度,则按要求延长养生期。
4.0.10 允许的偏差系数Cv是与第4.0.5条规定的试验数量n相对应 的。n是用下式算得的:
4.0.6 40kN反力框架和液压千斤顶很适宜于制备 50mm×50mm和 100mm×100mm的试件。用它制备压实度高的 150mm×150mm的试件 时,有时压力不够,宜采用能量达1000kN的压力机或反力框架和千斤顶。 制作试件时,要特别注意两端的压柱是否均匀进入。如发现压柱的一侧 已进入试模筒内并已与筒顶齐平,而另一侧则尚未完全进入筒内,则应解 除压力后旋转试模筒,然后再继续加压,直到压柱完全进入试模筒内。如 加压过程中不注意,压力过大易将试模筒压坏(中间鼓出)。
量)(%); Qc———混合料中水泥或石灰的质量(g);其原始含水量为wc(%)(水泥
的wc通常很小,也可以忽略不计); w———要求达到的混合料的含水量(%)。 (4)在浸润过的试料中,加入预定数量的水泥或石灰①并拌和均匀。 在拌和过程中,应将预留的3%的水(对于细粒土)加入土中,使混合料的含 水量达到最佳含水量。拌和均匀的加有水泥的混合料应在1h内按下述方 法制成试件,超过1h的混合料应该作废。其它结合料稳定土,混合料虽不 受此限,但也应尽快制成试件。
内浸润备用。如为石灰稳定土和水泥、石灰综合稳定土,可将石灰和土 一起拌匀后进行浸润。浸润时间:粘性土12～24h,粉性土6～8h,砂性土、 砂砾土、红土砂砾、级配砂砾等可以缩短到4h左右;含土很少的未筛分 碎石、砂砾及砂可以缩短到2h。

管理编号：/报告编号：/建设工程质量检测报告检测项目：无机结合料稳定材料配合比设计委托单位：工程名称：报告编号：/（检测结构名称）二〇二三年二月二十八日无机结合料稳定材料配合比设计试验报告委托单位工程名称道路等级城市次干路工程部位K0+120～K0+940路面基层稳定剂种类水泥土种类碎石设计强度（MPa） 6.5设计压实度（%）98样品描述1.集料碎石1：样品编号B01-XXXXXXXX、规格10～30mm；碎石2：样品编号B01-XXXXXXXX、规格5～10mm；碎石3：样品编号B02-XXXXXXXX、规格0～5mm。

2.水泥：样品编号A12-XXXXXXXX、牌号P·O42.5R。

3.以上样品状态均无异常。

委托日期2023年2月13日检验类别丙法试验日期2023年2月13日～2023年2月28日见证单位——见证人——见证证号——检验依据CJJ1-2008《城镇道路道路与质量验收规范》；JTG E51-2009《公路工程无机结合料稳定材料试验规程》；JTG E42-2005《公路工程集料试验规程》。

试验结果序号无机结合料剂量（%）最佳含水率（%）最大干密度（g/cm3）无侧限抗压强度试验平均抗压强度（MPa)偏差系数（%）Rd/（1-ZaCv）1 4.0 5.6 2.238 3.8 6.6 5.02 5.0 6.1 2.272 4.1 6.3 5.03 6.0 6.8 2.314 5.0 4.2 4.8 47.07.2 2.350 5.4 4.1 4.8 58.07.5 2.385 5.5 3.5 4.8剂量根据以上试验结果，无机结合料剂量为6.0%的平均无侧限抗压强度≥Rd/（1-ZaCv）且掺量最少，据此确定其无机结合料的剂量为 6.0%。

建议配合比材料名称碎石1碎石2碎石3质量百分比（%）452530单位体积用量（kg/m3)1042.2579.0694.8备注1.本试验报告中无机结合料掺合方式采用外掺法。
