集料含水率、饱和面干吸水率试验记录

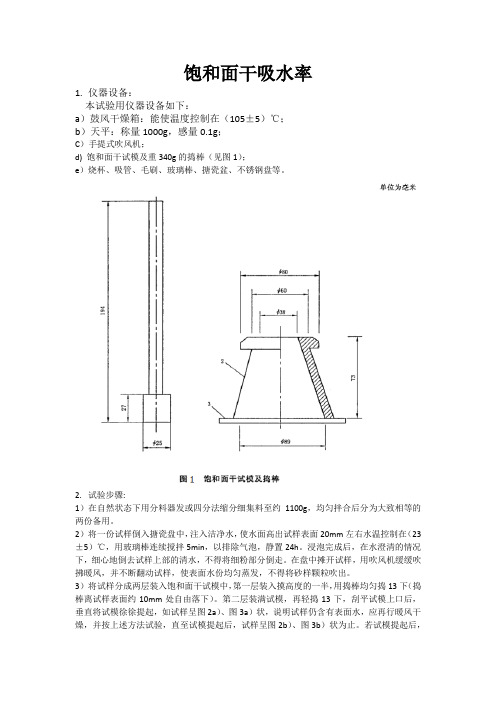

饱和面干吸水率1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；C）手提式吹风机；d) 饱和面干试模及重340g的捣棒（见图1）；e）烧杯、吸管、毛刷、玻璃棒、搪瓷盆、不锈钢盘等。

2.试验步骤:1）在自然状态下用分料器发或四分法缩分细集料至约1100g，均匀拌合后分为大致相等的两份备用。

2）将一份试样倒入搪瓷盘中，注入洁净水，使水面高出试样表面20mm左右水温控制在（23±5）℃，用玻璃棒连续搅拌5min，以排除气泡，静置24h。

浸泡完成后，在水澄清的情况下，细心地倒去试样上部的清水，不得将细粉部分倒走。

在盘中摊开试样，用吹风机缓缓吹拂暖风，并不断翻动试样，使表面水份均匀蒸发，不得将砂样颗粒吹出。

3）将试样分成两层装入饱和面干试模中，第一层装入摸高度的一半，用捣棒均匀捣13下（捣棒离试样表面约10mm处自由落下）。

第二层装满试模，再轻捣13下，刮平试模上口后，垂直将试模徐徐提起，如试样呈图2a）、图3a）状，说明试样仍含有表面水，应再行暖风干燥，并按上述方法试验，直至试模提起后，试样呈图2b）、图3b）状为止。

若试模提起后，试样呈图2c）、图3c）状，说明试样过干，此时应喷洒水50ml,在充分搅拌均匀后，静置于加盖容器中30min，再按上述方法进行试验，直至达到图2b）、图3b）状为止。

4）立即称取饱和面干试样500g，精确至0.1g，倒入已知质量的烧杯（或搪瓷盘）中，置于（105±5）℃的干燥箱中烘干至恒重，在干燥器内冷却至室温后，称取干样的质量（m0），精确至0.1g。

3.结果计算与评定：1）吸水率按下式计算，精确至0.01%：2）精度允许差取两次试验的结果的算术平均值作为吸水率值，精确至0.1%，如果两次试验结果之差大于平均值的3%，则这组数据作废，应重新试验。

采用修约值比较法进行评定。

表号：SYD05-1103
集料密度及吸水率试验原始记录本
第册共册项目名称：
标段：
开始时间：年月日结束时间：年月日试验单位：（盖章）监理单位：（盖章）
广东省交通运输工程质量监督站制
2011年3月
说明
1、本记录本共50页，不得撕毁、缺页，严禁不合规定的涂改，
按照试验日期顺序填写，不得补记。

2、本表对应系统表格：SYD04《粗集料密度及吸水率（网篮法）试验记录表》、《SYD05粗集料密度及吸水率（容量瓶法）试验记录表》。

3、有监理旁站时，试验完后监理当场签名，没有监理旁站在监理
栏划上“／”。

4、试验原始数据实时填写在本记录本上，严禁在草稿纸上先记录
再转抄本记录本上。

5、只用容量瓶法试验的在网篮法填写处划上“／”，反之亦然。

6、集料密度及吸水率两次测定值之差超出允许差值时需在下一个
序号重测，并注明序号“B”是对序号“A”的重测。

7、根据本记录本的数据可以直接出具电脑打印的试验报告，试验
报告上要注明数据在记录本的位置。

8、本记录本作为竣工资料移交归档，永久保存。

装订线

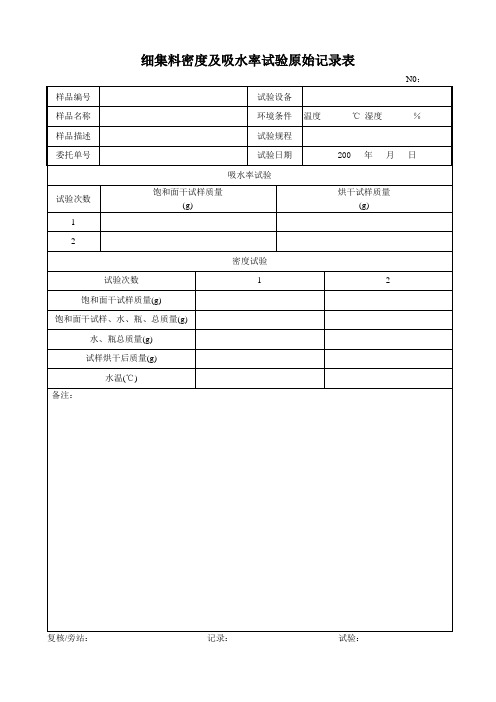

集料密度及吸水率试验记录表
表号：SYD05-1103
- 1 -
- 2 -。

粗集料吸水率表面含水率试验作业指导书执行标准：SL352-2006
一、目的和适用范围
测定碎石或砾石的吸水率，即测定以烘干质量为基准的饱和面干状态含水率。

二、仪器设备
1、烘箱：控温在105℃±5℃
2、天平：称量5kg，感量5g
3、标准筛：孔径为5mm（圆孔筛）或4.75mm（方孔筛）
4、容器、浅盘、金属丝刷和毛巾等
三、试验操作
1、取来样筛去5mm（或4.75mm）以下的颗粒，然后按四分缩法进行缩分，分成两份，用金属丝刷子刷净后备用。

2、取试样1份置于盛水的容器中，使水面高出试样表面5mm左右，24h后从水中取出试样，并用拧干的湿毛巾将颗粒表面的水分轻轻拭干，即成饱和面干试样，立即将试样放在浅盘中称量（m2），在整个试验过程中，水温须保持在20℃±5℃。

3、将饱和面干试样连同浅盘置于烘箱中烘干至恒重，然后取出，放入带盖的容器中冷却1h以上，称取烘干试样与浅盘的总质量（m1）。

四、结果分析
1、吸水率按下式计算，准确至0.01%
W x=（m2-m1）/（m1-m3）×100
式中：W x——集料的吸水率%
m1——烘干试样与浅盘总质量g
m2——烘干前饱和面干试样与浅盘总质量g
m3——浅盘的质量g
以两次平行试验结果的算术平均值作为测定值。

2、表面含水率W s按下式计算，准确至0.1%1
W s=W-W x
式中：W s——试样的表面含水率%
W——试样含水率%
W x——试样吸水率%。

T0330-2005 细集料密度及吸水率试验1目的与适用范围1.1用坍落筒法测定细集料(天然砂、机制砂、石屑)在23℃时对水的毛体积相对密度、表观相对密度、表干相对密度(饱和面干相对密度)。

1.2用坍落筒法测定细集料(天然砂、机制砂、石屑)处于饱和面干状态时的吸水率。

1.3用坍落筒法测定细集料(天然砂、机制砂、石屑)的毛体积密度、表观密度、表干密度(饱和面干密度)。

1.4本方法适用于小于2.36㎜以下的细集料。

当含有大于2.36㎜的成分时，如0～4.75㎜石屑，宜采用2.36㎜的标准筛进行筛分，其中大于2.36㎜的部分采用T 0308“粗集科密度与吸水率测定方法”测定，小于2.36㎜的部分用本方法测定。

2仪具与材料(1)天平：称量1㎏，感量不大于0.1g 。

(2)饱和面干试模：上口径40㎜±3㎜，下口径90㎜±3㎜，高75㎜±3㎜的坍落筒(见图T 0330-1)。

(3)捣捧：金属捧，直径25㎜±3㎜，质量340g±15g(图 T0330-1)(4)烧杯：500mL 。

(5)容量瓶：500mL 。

(6)烘箱：能控温在105℃±5℃。

(7)洁净水，温度为23℃±1.7℃。

(8)其它：干燥器、吹风机(手提式)、浅盘、铝制料勺、玻璃捧、温度计等。

3试验准备3.1将来样用2.36㎜标准筛过筛，除去大于2.36㎜的部分。

在潮湿状态下用分料器法或四分法缩分细集料至每份约1000g ，拌匀后分成两份，分别装入浅盘或其它合适的容器中。

3.2注入洁净水，使水面高出试样表面20㎜左右(测量水温并控制在23℃±1.7℃)，用玻璃棒连续搅拌5min ，以排除气泡，静置24h 。

3.3细心地倒去试样上部的水，但不得将细粉部分倒走，并用吸管吸去余水。

3.4将试样在盘中摊开，用手提吹风机缓缓吹入暖风，并不断翻拌试样，使集料表面的水在各部位均匀蒸发，达到估计的饱和面干状态。
