下载文档原格式
氯丁橡胶是一种特殊的合成橡胶，具有优良的抗油性、耐热性和耐候性等特点，被广泛应用于汽车、机械、电器等领域。
本文将介绍氯丁橡胶的材质标准，以便各位读者更好地了解氯丁橡胶的性能和应用。
一、基本信息氯丁橡胶是一种由氯丁二烯(C4H5Cl)单体聚合而成的聚合物。
它的化学式为(C4H5Cl)n，其中n为聚合度，通常在1000~2000之间。
氯丁橡胶的硬度范围为40~95 Shore A，密度为1.20~1.25 g/cm3。
二、物理性能1.拉伸强度和伸长率：氯丁橡胶的拉伸强度通常在10~25 MPa 之间，伸长率在150%~500%之间。
2.硬度：氯丁橡胶的硬度范围为40~95 Shore A，通常使用硬度计进行测试。
3.耐热性：氯丁橡胶具有较好的耐热性，在温度范围为-40℃~120℃之间使用效果较好。
4.耐油性：氯丁橡胶的耐油性非常出色，可以在石油、油脂和溶剂等化学介质中长期使用。
5.耐臭氧性：氯丁橡胶对臭氧的抵抗能力较强，在空气中暴露长期不易老化。
三、应用领域氯丁橡胶由于具有优良的抗油性、耐热性和耐候性等特点，被广泛应用于以下领域：1.汽车制造：氯丁橡胶被用于制造汽车轮胎、密封件、软管等部件，以提高汽车的耐热性和耐用性。
2.机械制造：氯丁橡胶被用于制造各种机械密封件、软管和振动隔离器等部件，以满足机械设备在高温、高压和化学介质等恶劣环境下的要求。
3.电器制造：氯丁橡胶被用于制造电线电缆、绝缘材料和密封件等部件，以提高电器产品的耐热性和绝缘性能。
四、标准规范氯丁橡胶的标准规范主要包括以下几个方面：1.材质成分：氯丁橡胶应符合国家或行业标准的规定。
2.物理性能：氯丁橡胶应符合国家或行业标准的拉伸强度、伸长率、硬度、耐热性、耐油性、耐臭氧性等物理性能要求。
3.加工工艺：氯丁橡胶在各种加工工艺中的要求，如挤出、压延、注塑等。
4.产品用途：氯丁橡胶所制成的产品应符合国家或行业标准的要求。
五、结语氯丁橡胶是一种性能优异的合成橡胶，具有优良的抗油性、耐热性和耐候性等特点。
氯丁橡胶氯丁橡胶按其性能和用途可分类如下：通用型：G硫磺调节型W非硫横调节型专用型：粘接型、其它特殊用途型氯丁胶乳：通用胶乳、专用胶乳另外也有将氯丁橡胶按特性分类，分为A、B、C、D、E、F六个类别，其中A类是氯丁橡胶的通用型，结晶性中等；B类的结晶性介于A类和C类之间，C类的结果性最低，但耐寒性良好；D类是含有凝胶的氯丁橡胶，压出性良好；E类是硫磺调节型的橡胶：F类的结晶性最高，因粘合性良好，故被用作胶粘剂。
（一）、通用型CR1、G型：用秋兰姆作为稳定剂的硫磺调节型；不含这此化合物的则为W型，即非硫磺调节型，G型硫化时必须使用金属氧化物即氧化锌和氧化镁，而W型硫化时不仅要使用以上两种金属氧化物，而且还要使用促进剂。
G型属于通用型的橡胶，供一般橡胶制品使用，其基本型为GN 型，该胶稳定性较差，加工性类似天然胶，是最早生产的一处品种。
当前最常用的为ＧＮＡ型，它是为改进前者的稳定性而制得的，是在前者聚合后的胶乳中加入防老剂而制成，稳定性较好，但有污染性，其它性能与GN相同。
GNA型氯丁橡胶相当于国产的CR1212型。
G型的橡胶由于主链上含有多硫键。
由于S—S键的键能远低于C—C键或C—S键的键能，在一定条件下（如热、氧、光）的作用）容易断裂，生成新的活性基团，导致发生交联，生成不同结构的聚合物，所以其贮存稳定性较差。
同时也正是由于存在多硫链，在塑炼时才使其分子在多硫键处断裂，形成硫氢化合物，使分子量降低，故其塑炼效果与天然胶近似。
2、氯丁橡胶的牌号表示方法CR表示氯丁橡胶，SCR表示氯苯橡胶氯丁橡胶的牌号表示方法为CR+****四位数字表示，其中：第一位数字：1——硫磺调节型；2——非硫磺调节型；3——混合调节第二位数字表示结晶速度：0——无1——微2——低3——中4——高第三位数字表示分散剂和污染程度：1——石油磺酸钠（污）2——石油磺酸钠（非污）3——二萘基甲烷黄酸钠（污）4——二萘基甲烷黄酸钠（非污）6——中温聚合8——接枝专用。
氯丁橡胶（CR）概况氯丁橡胶是由单体氯丁二烯经乳液聚合反应制成的弹性体。
它于1931年实现工业化，初期由美国杜邦公司开始生产，现已发展为有10多个国家生产率丁橡胶，全世界年生产量约为70万吨。
（1）氯丁橡胶的分类主要根据制法及用途分类氯丁橡胶----1．通用型----（1）硫调型（2）非硫调型2．专用型----（1）粘结型（2）特殊用途性3．氯丁胶乳----（1）通用胶乳（2）特殊胶乳（2）氯丁橡胶的结构硫调型氯丁橡胶也称为通用型或G型。
由于它在合成时用硫黄及秋兰姆做调，所以分子链中有多硫键。
而非硫调型也称W型，制造时用硫醇做调节剂分子链中不含硫黄。
氯丁橡胶的微观结构主要决定于聚合温度，聚合温度低时则反式1，4-结构多，分子规整性高，结晶度高，分子量大的部分含量高，分子量低部分含量低。
氯丁橡胶的结晶能力高于天然橡胶、顺丁橡胶和丁基橡胶。
因为它的大分子链上主要含钒是1，4-结构，像古塔波胶那样，是反式1，4-结构结晶。
结晶程度对于橡胶的加工及应用都有重要的影响，一般未硫化橡胶在长期存放后，便会产生结晶，硬度增加。
硫化胶在-5~21℃间也能产生结晶，0℃以下很快产生结晶，升温会可逆地熔晶。
根据用途不同，可以通过聚合条件等调整合成出不同结晶能力的橡胶。
国产氯丁橡胶结晶能力分为四个等级：微、低、中、高；国外分五个等级：小、中小、中、大、极大。
结晶能力微及小的一般是氯丁二烯与其它单体的共聚物，硫调型者结晶能力低，非硫调型者结晶能力中等。
CR2481、CR2482、AC、AD等粘接型的结晶能力高。
氯丁橡胶结构中的双键及氯原子均不够活泼，不易发生化学反应。
其硫化反应活性及氧化反应活性、臭氧化反应活性均比天然橡胶、丁苯橡胶、丁腈橡胶低。
它不能用一般硫黄硫化体系硫化。
而耐老化性、耐臭氧老化性比一般不饱和橡胶好得多。
（3）氯丁橡胶的性能贮存稳定性在聚合过程中，用硫黄作调节剂的通用性（G型）氯丁橡胶的大分子主链上，常生成具有硫链的聚合物，同时容易生成1，2-结构和3，4-结构的聚合物。
氯丁橡胶的发明过程
嘿，你知道氯丁橡胶是咋来的吗？这可得好好说道说道啦！
话说在很久很久以前，那时候人们可没有像氯丁橡胶这么好用的东西。
橡胶制品啊，总是存在这样那样的问题，不是不耐用，就是性能不太好。
然后呢，有一群科学家就开始琢磨啦，能不能搞出一种更好的橡胶来呢？这就好像一个厨师想要做出一道超级美味的菜肴一样，得不断尝试和改进。
他们就在实验室里捣鼓啊捣鼓，尝试各种不同的材料和方法。
就好像在黑暗中摸索，不知道哪条路才是正确的。
有一天，奇迹发生啦！他们发现了一种特别的组合，经过一系列复杂的反应，嘿，氯丁橡胶就这么诞生了！这就好比你在一堆乱石中突然发现了一块闪闪发光的宝石。
你想想看，这氯丁橡胶多厉害啊！它比以前的橡胶更耐用、更耐热、更耐各种恶劣的环境。
就像是一个超级英雄，拯救了橡胶界。
它可以用来做各种各样的东西，比如鞋子、密封圈、输送带等等。
没有它，我们的生活可就没那么方便啦！
你说这发明是不是很神奇？就好像是老天爷突然给人类的一个大礼物。
那些科学家们就像是勇敢的探险家，在未知的领域里闯荡，最终找到了这个宝藏。
而且啊，这氯丁橡胶的发明可不是一蹴而就的，是经过了无数次的失败和尝试。
这就跟我们学习一样，不可能一下子就学会所有东西，得慢慢来，不断努力。
现在，我们每天都在享受着氯丁橡胶带来的便利，可不能忘了那些为了它付出努力的科学家们啊！他们的智慧和坚持，才让我们有了这么好的东西。
所以啊，我们要珍惜这些科技成果，也要学习科学家们的精神，勇于探索，不怕失败。
说不定哪天，我们也能像他们一样，搞出一个震惊世界的发明呢！你说是不是？
原创不易，请尊重原创，谢谢!。
氯丁橡胶1概述氯丁橡胶是一个性能优良的通用橡胶，但因其成本太高，因而只能限于专用市场。
氯丁橡胶是由氯丁二烯乳液聚合生产的，后者是由丁二烯或异戊二烯氯化生产的。
在氯丁橡胶的重复单元中，以1，4结构为主。
由于分子中有氯存在，因而氯丁橡胶可以抗烃类溶剂溶胀，有较高的抗氧化性和抗臭氧性，并具有阻燃性和耐候性。
氯丁橡胶还具有较高的强度和耐老化性。
主要的缺点是只有较好的介电性和一般的抗低温性,而且与竞争的弹性体相比,价格也较高。
氯丁橡胶的产品有干胶形式,也有胶乳形式。
干胶形式的氯丁橡胶的主要应用是作耐油、耐热、阻燃和耐磨损的管、带、弹性片、柔性装配和垫片等。
胶乳主要作水基粘合剂和手套等胶乳制品。
由于价格和性能的原因,氯丁橡胶的一些应用将不断地被其它橡胶替代,预计1997年-2002年世界对氯丁橡胶的需求量将下降。
2国内生产状况我国有三套氯丁橡胶生产装置,总能力5万吨/年以上。
这三套装置分别位于四川省长寿化工厂、山西省化工厂和青岛化工厂。
长寿化工厂最早的氯丁胶装置于１９５８年建成，能力２０００吨／年，后生产能力扩大到１万吨／年。
１９９４年又建成一套1.3万吨／年生产线，１９８７年从DuPont公司引进一套１万吨／年冷冻凝聚氯丁橡胶后处理生产线，自行设计的一套１万吨／年冷冻凝聚后处理线在１９９８年投入运行。
目前全厂综合生产能力2.3万吨／年。
山西化工厂１９６５年建成２０００吨／年生产线，目前生产能力已超过２万吨。
青岛化工厂１９６６年建成２５００吨／年生产线，经多年技术改造，生产能力达到８０００吨／年。
１９８７年从DuPont公司引进了一套１万吨／年冷冻凝聚氯丁橡胶后处理线。
３生产工艺概述氯丁橡胶的生产由丁二烯氯化生产单体2-氯-1,2-丁二烯(氯丁二烯)开始,氯丁二烯通过游离机引发的乳液聚合生成氯丁橡胶。
通用牌号的生产是借助于松香钠皂在水中乳化氯丁二烯,并用过硫酸钾或过硫酸氨引发聚合制得的。
聚合温度保持在40℃。
氯丁橡胶知识整理eoprene rubber does not has just one outstanding property. But its balance of properties is unique among the other types of synthetic rubber.1.简介氯丁橡胶（简称CR ）是由2-氯-1,3-丁二烯为单体，通过乳液聚合而成的一种合成橡胶。
理论上可以认为，氯丁橡胶具有如下的结构和组成：反式1,4结合含量大，意味着分子呈规则的线性排列，氯丁橡胶结构规整性强，因而比天然橡胶更易结晶。
由于分子中含有电负性极大的Cl 原子，所以，CR 是一种极性橡胶，分子间力较大，分子链柔性较差。
另外，由于Cl 原子连接在双键一侧的碳原子上，诱导效应的结果，使双键和氯原子的活性大大降低，不饱和程度大幅度下降，从而提高了氯丁橡胶的结构稳定性。
氯丁橡胶于1931年由美国杜邦公司命名为Duprene 进行销售，后来于1936年又改名为Neoprene 。
之后的近30年，氯丁橡胶的供应，基本上为杜邦公司所垄断。
直至进入60年代，世界各国才陆续发展了自己的氯丁橡胶，现在已有10多个国家生产氯丁橡胶，尽管各国的氯丁橡胶牌号有所不同，但其生产方法大致是相同的。
2.分类N（反式1,4）约85%（顺式1,4）约10% （顺式1,2）约1.5% （顺式3,4）约1.0%根据不同的性能和在一些工业部门的适用情况氯丁橡胶品种可分为两大类：（1）通用型（硫磺调节型和硫醇调节型）此类氯丁橡胶的商品牌号为GN、GN-A、GRT、W和WRT。
通用型氯丁橡胶可以分为两类：即采用硫磺调节的，以二硫化秋兰姆作稳定剂的“G”型，以及不含这些化合物的非硫化调节的“W”型。
G型和W型氯丁橡胶的性能比较如下表：G型W型原料生胶稳定性没有W型稳定（除GT外）很稳定加工性促进剂不用也可硫化必须用塑炼效果有效，根据品种不同也可利用塑解剂塑炼效果不大粘辊性大小胶料挺性因塑炼而减小除WB以外，均较大压出状态可压出光滑表面塌瘪崩裂少硫化速度受促进剂的影响比W型小随促进剂种类和用量的不同而变化较大物性撕裂强度比W型强弹性比W型大伸长率比W型大压缩永久变形高温下比G型好耐热性比G型号耐屈挠龟裂性比W型号抗张强度含胶率高时比W型大高填充时比G型大其它性质如耐候、耐臭氧、耐燃性等两者相当应用要求胶料柔软的制品以及复杂制品，要求在高温下有较高撕裂强度时要求硫化中变形小的制品，强调耐热的制品、要求高温稳定性好的制品。
氯丁橡胶氯丁橡胶：英文全称:Chloroprene Rubber又称氯丁二烯橡胶，是氯丁二烯（即2-氯-1,3-丁二烯）为主要原料进行α-聚合生成的弹性体，它由杜邦公司的华莱士〃卡罗瑟斯于1930年4月17日首先制得，杜邦于1931年11月公开宣布已经发明氯丁橡胶，并于1937年正式推向市场，使氯丁橡胶成为第一个实行工业化生产的合成橡胶品种。
氯丁橡胶均以乳液聚合法生产，生产工艺流程多为单釜间歇聚合。
聚合温度多控制在40～60℃，转化率则在90％左右。
聚合温度、最终转化率过高或聚合过程中进入空气（氧气）均会导致产品质量下降。
生产中用硫磺－秋兰姆（四烷基甲氨基硫羰二硫化物）体系调节分子量。
硫磺－秋兰姆体系的主要缺点在于硫键不够稳定，这是影响贮存性的重要原因之一。
若用硫醇调节分子量，则可改善此种性能。
氯丁橡胶与一般合成橡胶不同，它不用硫磺硫化，而是用氧化锌、氧化镁等硫化。
氯丁橡胶的品种和牌号较多，是合成橡胶中牌号最多的一个胶种。
氯丁橡胶的品种和牌号可按如下几种情况划分：①按分子量调节方式分为硫黄调节型、非硫黄调节型、混合调节型。
②按结晶速度和程度大小分为快速结晶型、中等结晶型和慢结晶型。
③按结晶速度和程度大小分为快速结晶型、中等结晶型和慢结晶型。
④按门尼粘度高低分为高门尼型、中门尼型和低门尼型。
⑤按所用防老剂种类分为污染型和非污染型。
美国杜邦(DuPont)公司Neoprene系列氯丁橡胶；日本电气化学公司Denka系列氯丁橡胶的；德国拜耳(Bayer)公司Bay pren系列氯丁橡胶；法国迪斯狄吉尔(Distugil)公司Butaehlor系列氯丁橡胶；俄罗斯Nairit系列氯丁橡胶；日本东洋曹达(Soda)公司Skyprene系列氯丁橡胶；美国Petro-Tex化学公司Neoprere系列氯丁橡胶氯丁橡胶在压敏胶制备中单独使用得不多，一般是与天然橡胶配合使用。
氯丁橡胶宜贮存于阴凉、通风、干燥的库房内，切勿重压，以防结团。

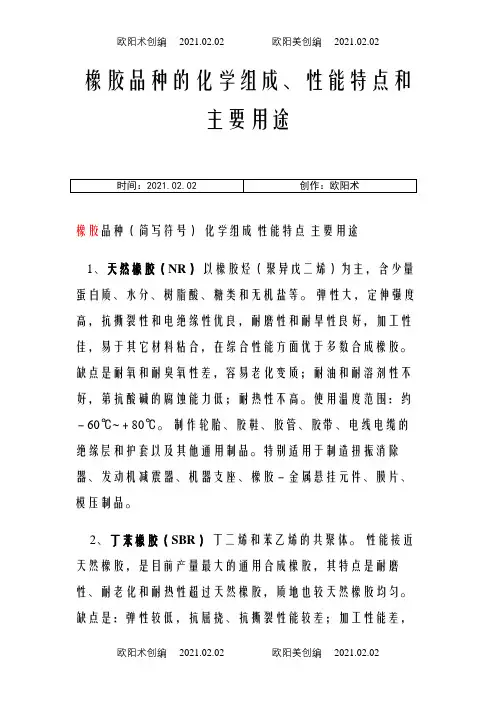

橡胶品种的化学组成、性能特点和主要用途橡胶品种（简写符号）化学组成性能特点主要用途1、天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。
使用温度范围：约－60℃~＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。
特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。
2、丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。
缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。
使用温度范围：约－50℃~＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。
3、顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。
优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。
缺点是强度较低，抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃~＋100℃。
一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4、异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。
化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。
它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。
使用温度范围：约－50℃~＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。
5、氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。
这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。
氯丁橡胶一、产品性质：外观为乳白色、米黄色或浅棕色的片状或块状物，密度1.23－1.25g/cm3，玻璃化温度−40－50°C，碎化点−35°C，软化点约80°C，230－260°C下分解。
氯丁橡胶溶解度参数占δ=9.2～9.41。
溶于甲苯、二甲苯、，二氯乙烷、三钒乙烯，微溶于丙酮、甲乙酮、醋酸乙酯、环己烷，不溶于正己烷、溶剂汽油，但可溶于由适当比例的良溶剂和不良溶剂及非溶剂或不良溶剂和非溶剂组成的混合溶剂，在植物油和矿物油中溶胀而不溶解。
有良好的物理机械性能，耐油，耐热，耐燃，耐日光，耐臭氧，耐酸碱，耐化学试剂。
缺点是耐寒性和贮存稳定性较差。
具有较高的拉伸强度、伸长率和可逆的结晶性，粘接性好。
耐老化、耐热。
耐油、耐化学腐蚀性优异。
耐候性和耐臭氧老化仅次于乙丙橡胶和丁基橡胶。
耐热性与丁腈橡胶相当，分解温度230～260℃，短期可耐120～150℃，在80～100℃可长期使用，具有一定的阻燃性。
耐油性仅次于丁腈橡胶。
耐无机酸、碱腐蚀性良好。
耐寒性稍差，电绝缘性不佳。
生胶储存稳定性差，会产生“自硫”现象，门尼黏度增大，生胶变硬。
二、应用领域与用途：氯丁橡胶是由天然橡胶或合成橡胶经氯化改性后得到的橡胶衍生产品，在橡胶领域中，是第一个工业化的橡胶衍生物。
CR122型氯丁橡胶：传动带、运输带、电线电缆、耐油胶板、耐油胶管、密封材料等橡胶制品。
CR232型氯丁橡胶：电缆护套、耐油胶管、橡胶密封件、粘合剂等。
CR2441 2442型氯丁橡胶：粘合剂生产的原料，用于金属、木材、橡胶、皮革等材料的粘接。
CR321 322型氯丁橡胶：电缆、胶板、普通和耐油胶管、耐油胶靴、导风筒、雨布、帐篷布、传送带、输送带、橡胶密封件、农用胶囊气垫、救生艇等。
氯丁橡胶主要用于制作汽车零件、机械和工业制品及粘结剂，在建筑、涂布织物、电线／电缆方面有少量应用。
还可用作改性丙烯酸酯快结构胶黏剂(SGA)的增韧剂。
氯丁橡胶概述1 氯丁橡胶的结构氯丁橡胶，英文全称:Chloroprene Rubber，简称CR。
又称氯丁二烯橡胶，是氯丁二烯（即2-氯-1,3-丁二烯）为主要原料进行α-聚合生成的弹性体。
它由杜邦公司的华莱士·卡罗瑟斯于1930年4月17日首先制得，杜邦于1931年11月公开宣布已经发明氯丁橡胶，并于1937年正式推向市场，使氯丁橡胶成为第一个实行工业化生产的合成橡胶品种。
图2 氯丁橡胶分子结构图2 氯丁橡胶的性质氯丁橡胶外观为乳白色、米黄色或浅棕色的片状或块状物，密度 1.23－1.25g/cm3，玻璃化温度−40－50℃，碎化点−35℃，软化点约℃，230－260℃下分解。
溶于氯仿、苯等有机溶剂，在植物油和矿物油中溶胀而不溶解。
氯丁橡胶没有一个特别突出的性能，但是在合成橡胶中它的综合性能是独一无二的。
它具有：优异的机械强度、高的耐臭氧和耐候性、好的耐老化性、低的可燃性、好的耐化学药品性、适度的耐油性和耐燃性、可以粘覆在许多基质上。
氯丁橡胶的缺点是电绝缘性能，耐寒性能较差，生胶在贮存时不稳定。
3 氯丁橡胶的生产方法氯丁橡胶制造方法依其所用单体制造方法不同分为乙炔和丁二烯法两种。
进口氯丁橡胶在使用中工艺性能较好，主要体现在：生胶块不粘连，即使经过烘胶处理后也一样，便于称重；不轻易粘辊，下片操作方便；半成品胶片挺性好，不易变形。
国产氯丁橡胶工艺性能较差，体现在：胶块容易粘在一起，烘胶处理后尤甚；胶料容易粘辊，下片操作难些；半成品胶片易粘连，易变形。
图3 氯丁橡胶生产工艺概要4 氯丁橡胶的分类按分子量调节方式分为：硫黄调节型、非硫黄调节型、混合调节型。
按结晶速度和程度大小分为：快速结晶型、中等结晶型和慢结晶型。
按门尼粘度高低分为：高门尼型、中门尼型和低门尼型。
按所用防老剂种类分：为污染型和非污染型。
世界主要氯丁橡胶厂商牌号：美国杜邦(DuPont)公司Neoprene系列氯丁橡胶；日本电气化学公司Denka系列氯丁橡胶的；德国拜耳(Bayer)公司Bay pren系列氯丁橡胶；法国迪斯狄吉尔(Distugil)公司Butaehlor系列氯丁橡胶；俄罗斯Nairit系列氯丁橡胶；日本东洋曹达(Soda)公司Skyprene系列氯丁橡胶；美国Petro-Tex化学公司Neoprere系列氯丁橡胶。
氯丁橡胶配方举例橡胶胶粘剂是以氯丁、丁腈、聚硫和硅橡胶等合成橡胶或天然橡胶为主体配制成的非结构胶。
主要用于制鞋、建筑、建筑装修、家具、汽车等行业。
2000年制鞋用胶约11.0万吨，占41.3％，建筑及装修约9.5万吨，占36.7%，其余主要用于木器加工及其他行业，并有部分出口，近年来制鞋业用胶占有的比率逐年下降，而建筑和装修用胶逐年上升，这是因为它的粘接力强、干燥速度快、耐水和耐候性好等优点。
改性的接枝氯丁胶，因初粘力高、强度好耐发展迅速，现已从二元接枝向三元或四元接枝共聚发展。
氯丁胶的主要原料通用型和接枝型氯丁橡胶，在产量和质量上均不能满足市场需要。
当前，氯丁胶粘剂将在提高产品档次，继续开发无苯溶液型胶、水基胶等新品种和提高与其配套的助剂、减少污染、提高初粘力及产品质量的稳定性。
氯丁橡胶由氯代丁二烯乳液聚合制得。
由于其分子结构规整，分子链上又有极性大的氯原子，故活见性大，这使氯丁橡胶在室温下也具有较高的内聚强度和耐燃性耐老化性能较好。
实用的氯丁胶有填料型，树脂改性型和室温硫化型三种。
其配料中Mgo和ENO是常用的硫化剂，在140℃左右高温硫化，5份ENO和4份MGO并用效果好。
防老剂可提高胶膜的热氧老化性能，主要有防老剂A（N-苯基2萘胺），防老D（N苯B萘胺）和防老SP（苯乙烯化苯酚），氯丁橡胶种类1、填料型氯丁胶，由纯氯丁胶和ENO、MGO、防老剂，溶剂和填料如沉淀的炭黑，CaCO3或炭黑等组成。
2、氯本一酚醛胶：对叔丁基酚醛树脂能与MGO形成高熔点的改性物，大大提高氯丁胶的耐热性。
3、室温双组氯丁胶：由氯丁胶与多异氰酸酯溶液两部分组成，可在室温下快速固化，其固化物不仅具有氯丁胶的弹性，而且内聚强度大，耐热性和胶接强度得到提高。
多异氰酸酯溶液又称列克纳，是浓度为20%的三苯基甲烷三异氰酸酯的二氯乙烷溶液。
4、氯丁乳胶：由z-氯丁二烯的乳化聚合而制作，其固化慢，胶接强度低。
氯丁橡胶配方举例配方一 XY-403胶氯丁橡胶 100 mgo：ENO 10：1 促进DM：防老D 1：2 松香：浣油 5：200 20℃/20h,剥离强度（白细布）≥70N/cm,用于氯丁胶，天然橡胶和丁腈橡胶的粘接。
氯丁橡胶之阳早格格创做1概括氯丁橡胶是一个本能劣良的通用橡胶，但是果其成本太下，果而只可限于博用商场.氯丁橡胶是由氯丁二烯乳液散合死产的，后者是由丁二烯或者同戊二烯氯化死产的.正在氯丁橡胶的沉复单元中，以1，4结构为主.由于分子中有氯存留，果而氯丁橡胶不妨抗烃类溶剂溶胀，有较下的抗氧化性战抗臭氧性，并具备阻焚性战耐候性.氯丁橡胶还具备较下的强度战耐老化性.主要的缺面是惟有较佳的介电性战普遍的抗矮温性,而且与比赛的弹性体相比,代价也较下.氯丁橡胶的产品有搞胶形式,也有胶乳形式.搞胶形式的氯丁橡胶的主要应用是做耐油、耐热、阻焚战耐磨益的管、戴、弹性片、柔性拆置战垫片等.胶乳主要做火基粘合剂战脚套等胶乳制品.由于代价战本能的本果,氯丁橡胶的一些应用将没有竭天被其余橡胶代替,预计1997年-2002年天下对于氯丁橡胶的需要量将下落.2海内死产情景尔公有三套氯丁橡胶死产拆置,总本领5万吨/年以上.那三套拆置分别位于四川省少寿化工厂、山西省化工厂战青岛化工厂.少寿化工厂最早的氯丁胶拆置于１９５８年建成，本领２０００吨／年，后死产本领夸大到１万吨／年.１９９４年又建成一套万吨／年死产线，１９８７年从DuPont公司引进一套１万吨／年热冻凝结氯丁橡胶后处理死产线，自止安排的一套１万吨／年热冻凝结后处理线正在１９９８年加进运止.暂时齐厂概括死产本领万吨／年.山西化工厂１９６５年建成２０００吨／年死产线，暂时死产本领已超出２万吨.青岛化工厂１９６６年建成２５００吨／年死产线，经多年技能变革，死产本领达到８０００吨／年.１９８７年从DuPont公司引进了一套１万吨／年热冻凝结氯丁橡胶后处理线.３死产工艺概括氯丁橡胶的死产由丁二烯氯化死产单体2-氯-1,2-丁二烯(氯丁二烯)启初,氯丁二烯通过游离机激励的乳液散合死成氯丁橡胶.通用牌号的死产是借帮于紧香钠白正在火中乳化氯丁二烯,并用过硫酸钾或者过硫酸氨激励散合制得的.散合温度脆持正在40℃.一种系列的氯丁橡胶死产时使用硫去普及力教本能;另一系列用硫醇改性剂普及耐热性;另有的牌号用二氯丁二烯同散单体去普及矮温本能.氯丁橡胶主要由1,4加成的反式2-氯-2-亚丁烯链节形成.1992年天下上最大的氯丁橡胶死产公司DuPont矫正了丁二烯氯化工艺,被称之为往日30年此后最有效果的矫正,主假如用博利的液相氯化工艺代替了气相法氯化工艺,缩小了有机兴液、兴火达６０％，也去除了饼状副产品.那项矫正普及了仄安性，普及了支率，落矮了成本，缩小了设备的维建战浑理，但是暂时惟有DuPont公司的Ｌaplace一家拆置举止了那样的变革.据报导其余的DuPont工厂也正在计划做那样的变革.氯丁二烯的死产也不妨采与乙炔法,但是死产成本明隐下于丁二烯氯化法.４海内需要战需要删少率１９９３年到１９９９年尔国氯丁橡胶的产量、进心量战表瞅需要量列于表１.1983年到1998年表瞅需要的年均删少率为8.5%.从１９９４年到１９９８年尔国氯丁橡胶产量向去脆持正在２－３万吨，表瞅需要量向去脆持正在３－万吨.表１尔国氯丁橡胶的产量、进心量．出心量战表瞅需要量５近期代价1998年尔国各天区氯丁橡胶的仄衡代价为18000~23000元/吨，1992~1999年各年的仄衡进心代价睹表2战图2.表2 尔国氯丁橡胶的仄衡进心代价 /好圆/吨６应用调配尔国连年去氯丁橡胶消耗调配比比方下：胶粘剂工业约49%，橡胶工业（主要用于阻焚输支戴、传动戴战胶管等）约33%，电缆工业战兴办工业（主要指防火涂料）约18%.尔国引进汽车车型的国产化将对于氯丁橡胶提出较大的需要.好国、西欧战日本氯丁橡胶的应用情景睹表3、4、5.从80年代初海中氯丁橡胶的用量便向去正在下落，主要受成本战本能二种果素的做用.代价下主要由死产效用矮战宝物处理成本下而制成.本能的节制，如正在超出120℃氯丁橡胶便得去回弹性，连年去随汽车收效果箱内温度的降下，汽车死产厂更承诺采用下回弹性极限的PVC-丁腈橡胶战氢化丁腈橡胶代替氯丁橡胶做一些汽车部件.表3 好国氯丁橡胶的消耗情景 /kt西欧氯丁橡胶的消耗情景 /kt*包罗涂被的织物、胶乳、粘合料、胶乳制品战氯丁橡胶衣物日本氯丁橡胶应用情景 /kt７死少前景根据履历上需要删少情况,大略预测2005年尔国氯丁橡胶需要量为6万吨安排.海内现有死产本领5万吨,思量到国际上氯丁橡胶的应用正在渐渐被其余胶种代替,果而到2005年尔国除思量对于老的死产拆置掘潜变革中,没有需要再减少新的死产本领.。
氯丁橡胶1概述氯丁橡胶就是一个性能优良的通用橡胶,但因其成本太高,因而只能限于专用市场。
氯丁橡胶就是由氯丁二烯乳液聚合生产的,后者就是由丁二烯或异戊二烯氯化生产的。
在氯丁橡胶的重复单元中,以1,4结构为主。
由于分子中有氯存在,因而氯丁橡胶可以抗烃类溶剂溶胀,有较高的抗氧化性与抗臭氧性,并具有阻燃性与耐候性。
氯丁橡胶还具有较高的强度与耐老化性。
主要的缺点就是只有较好的介电性与一般的抗低温性,而且与竞争的弹性体相比,价格也较高。
氯丁橡胶的产品有干胶形式,也有胶乳形式。
干胶形式的氯丁橡胶的主要应用就是作耐油、耐热、阻燃与耐磨损的管、带、弹性片、柔性装配与垫片等。
胶乳主要作水基粘合剂与手套等胶乳制品。
由于价格与性能的原因,氯丁橡胶的一些应用将不断地被其它橡胶替代,预计1997年-2002年世界对氯丁橡胶的需求量将下降。
2国内生产状况我国有三套氯丁橡胶生产装置,总能力5万吨/年以上。
这三套装置分别位于四川省长寿化工厂、山西省化工厂与青岛化工厂。
长寿化工厂最早的氯丁胶装置于１９５８年建成,能力２０００吨／年,后生产能力扩大到１万吨／年。
１９９４年又建成一套1、3万吨／年生产线,１９８７年从DuPont公司引进一套１万吨／年冷冻凝聚氯丁橡胶后处理生产线,自行设计的一套１万吨／年冷冻凝聚后处理线在１９９８年投入运行。
目前全厂综合生产能力2、3万吨／年。
山西化工厂１９６５年建成２０００吨／年生产线,目前生产能力已超过２万吨。
青岛化工厂１９６６年建成２５００吨／年生产线,经多年技术改造,生产能力达到８０００吨／年。
１９８７年从DuPont公司引进了一套１万吨／年冷冻凝聚氯丁橡胶后处理线。
３生产工艺概述氯丁橡胶的生产由丁二烯氯化生产单体2-氯-1,2-丁二烯(氯丁二烯)开始,氯丁二烯通过游离机引发的乳液聚合生成氯丁橡胶。
通用牌号的生产就是借助于松香钠皂在水中乳化氯丁二烯,并用过硫酸钾或过硫酸氨引发聚合制得的。
聚合温度保持在40℃。
氯丁橡胶
欧阳光明（2021.03.07）
1概述
氯丁橡胶是一个性能优良的通用橡胶，但因其成本太高，因而只能限于专用市场。
氯丁橡胶是由氯丁二烯乳液聚合生产的，后者是由丁二烯或异戊二烯氯化生产的。
在氯丁橡胶的重复单元中，以1，4结构为主。
由于分子中有氯存在，因而氯丁橡胶可以抗烃类溶剂溶胀，有较高的抗氧化性和抗臭氧性，并具有阻燃性和耐候性。
氯丁橡胶还具有较高的强度和耐老化性。
主要的缺点是只有较好的介电性和一般的抗低温性,而且与竞争的弹性体相比,价格也较高。
氯丁橡胶的产品有干胶形式,也有胶乳形式。
干胶形式的氯丁橡胶的主要应用是作耐油、耐热、阻燃和耐磨损的管、带、弹性片、柔性装配和垫片等。
胶乳主要作水基粘合剂和手套等胶乳制品。
由于价格和性能的原因,氯丁橡胶的一些应用将不断地被其它橡胶替代,预计1997年-2002年世界对氯丁橡胶的需求量将下降。
2国内生产状况
我国有三套氯丁橡胶生产装置,总能力5万吨/年以上。
这三套装置分别位于四川省长寿化工厂、山西省化工厂和青岛化工厂。
长寿化工厂最早的氯丁胶装置于１９５８年建成，能力２０００吨／年，后生产能力扩大到１万吨／年。
１９９４年又建成一套1.3万吨／年生产线，１９８７年从DuPont公司引进一套１万吨／年冷冻凝聚氯丁橡胶后处理生产线，自行设计的一套１万吨／年冷冻凝聚后处理线在１９９８年投入运行。
目前全厂综合生产能力2.3万吨／年。
山西化工厂１９６５年建成２０００吨／年生产线，目前生产能力已超过２万吨。
青岛化工厂１９６６年建成２５００吨／年生产线，经多年技术改造，生产能力达到８０００吨／年。
１９８７年从DuPont公司引进了一套１万吨／年冷冻凝聚氯丁橡胶后处理线。
３生产工艺概述
氯丁橡胶的生产由丁二烯氯化生产单体2-氯-1,2-丁二烯(氯丁二烯)开始,氯丁二烯通过游离机引发的乳液聚合生成氯丁橡胶。
通用牌号的生产是借助于松香钠皂在水中乳化氯丁二烯,并用过硫酸钾或过硫酸氨引发聚合制得的。
聚合温度保持在40℃。
一种系列的氯丁橡胶生产时使用硫来提高力学性能;另一系列用硫醇改性剂提高耐热性;还有的牌号用二氯丁二烯共聚单体来提高低温性能。
氯丁橡胶主要由1,4加成的反式2-氯-2-亚丁烯链节构成。
1992年世界上最大的氯丁橡胶生产公司DuPont改进了丁二烯氯化工艺,被称之为过去30年以来最有成效的改进,主要是用专利的液相氯化工艺替代了气相法氯化工艺,减少了有机废液、废水达６０％，也去除了饼状副产品。
这项改进提高了安全性，提高了收率，降低了成本，减少了设备的维修和清理，但目前只有DuPont公司的Ｌaplace一家装置进行了这样的改造。
据报道其它的DuPont工厂也在计划作这样的改造。
氯丁二烯的生产也可以采用乙炔法,但生产成本明显高于丁二烯氯化法。
４国内需求和需求增长率
１９９３年到１９９９年我国氯丁橡胶的产量、进口量和表观需求量列于表１。
1983年到1998年表观需求的年均增长率为8.5%。
从１９９４年到１９９８年我国氯丁橡胶产量一直保持在２－３万吨，表观需求量一直保持在３－4.5万吨。
表１我国氯丁橡胶的产量、进口量．出口量和表观需求量
５近期价格
1998年我国各地区氯丁橡胶的平均价格为18000~23000元/吨，1992~1999年各年的平均进口价格见表2和图2。
表2 我国氯丁橡胶的平均进口价格 /美元/吨
６应用分配
我国近年来氯丁橡胶消费分配比例如下：胶粘剂工业约49%，橡胶工业（主要用于阻燃输送带、传动带和胶管等）约33%，电缆工业和建筑工业（主要指防水涂料）约18%。
我国引进汽车车型的国产化将对氯丁橡胶提出较大的需求。
美国、西欧和日本氯丁橡胶的应用状况见表3、4、5。
从80年代始国外氯丁橡胶的用量就一直在下降，主要受成本和性能两种因素的影响。
价格高主要由生产效率低和废物处理成本高而造成。
性能的限制，如在超过120℃氯丁橡胶就失去回弹性，近年来随汽车发动
机箱内温度的升高，汽车生产厂更愿意选择高回弹性极限的PVC-丁腈橡胶和氢化丁腈橡胶替代氯丁橡胶作一些汽车部件。
表3 美国氯丁橡胶的消费状况 /kt
西欧氯丁橡胶的消费状况 /kt
*包括涂被的织物、胶乳、粘合料、胶乳制品和氯丁橡胶衣物
日本氯丁橡胶应用状况 /kt
７发展前景
根据历史上需求增长情况,粗略预测2005年我国氯丁橡胶需求量为6万吨左右。
国内现有生产能力5万吨,考虑到国际上氯丁橡胶的应用在逐渐被其它胶种替代,因而到2005年我国除考虑对老的生产装置挖潜改造外,不需要再增加新的生产能力。
