第九章其他常用机构（了解）有级变速机构原理：通过改变机构中某一级的传动比的大小来实现转速的变换。
特点：优点—①传动可靠②传动比准确③结构紧凑缺点—①高速回转时不够平稳②变速时有噪声（了解）无级变速机构原理：依靠摩擦传动传递转矩，改变主动件和从动件的传动半径，使输出轴的转速在一定范围内无级变化。
特点：优点—①传动平稳②有过载保护缺点—①传动比不准确，传动不可靠（了解）无极变速机构常用类型及工作特点①滚子平盘式无级变速机构：结构简单，制造方便，但存在较大的相滑动，磨损严重。
②锥轮—端面盘式无级变速机构：传动平稳，噪声小，结构紧凑，变速范围大。
③分离锥轮式无级变速机构：传动平稳，变速较可靠。

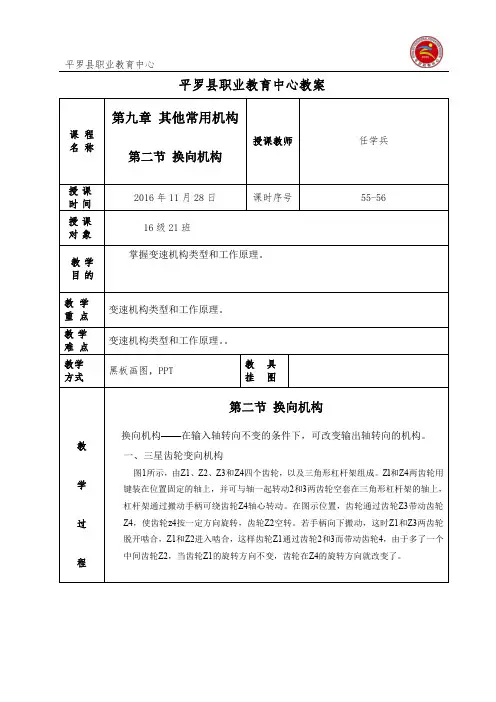

（了解）常见的换向机构类型及工作特点①三星轮换向机构：利用惰轮来实现从动件回转方向的变换的；应用：卧式车床走刀系统。
②离合器锥齿轮换向机构（掌握）齿式棘轮机构※※齿式棘轮机构棘轮转角的调整①改变棘爪的运动范围。
改变摇杆摆角常可通过改变曲柄AB的长度来实现。
②利用覆罩盖。
计算公式：θ=360°×K/z※※齿式棘轮应用特点优点：①结构简单②制造方便③运动可靠④棘轮转角调节方便缺点：①存在刚性冲击（棘爪与棘轮接触和分离的瞬间）②运动平稳性差③会产生噪声④齿尖磨损快。
应用场合：不适于高速传动，常用于主动件速度不大、从动件行程需要改变的场合，如机床的自动进给、送料、自动计时、制动、超越等。
※※常见的应用举例①牛头刨床的横向进给机构②自行车后轴的齿式棘轮超越机构③防逆转棘轮机构（起重设备中）（掌握）摩擦式棘轮机构原理：靠偏心楔块和棘轮间的楔紧所产生的摩擦力来传递动力的。
特点：传动平稳、无噪声；动程可无级调节。
但因靠摩擦力传动，承载能力较小，会出现打滑现象，虽然可起到安全保护作用，但是传动精度不高。
适用场合：适用于低速轻载的场合。
（常做超越离合器）（掌握）槽轮机构基本组成：槽轮、带圆销的拨盘和机架组成。
工作原理：主动拨盘连续匀速转动时，其上的圆销进入槽轮的径向槽时，驱动槽轮转过相应的角度，当圆销退出槽轮的径向槽时，由于拨盘的锁止凸弧与槽轮的锁止凹弧接触锁住而使槽轮静止不动。
