管道焊接知识及拍片比例表

管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。

如设计无规定时，可参考以下规定套用相应定额项目。

1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格,且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。

合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。

2.奥氏体不锈钢管单面焊的焊缝,宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。

公称直径在50毫米以下的采用氩弧焊.3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。

4.管道分类见表1注：⑴剧毒介质的管道按Ⅰ类管道。

⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。

⑶“工作压力”项内任意为不分压力均为一级管道。

5.管口焊前预热和焊后热处理要求见表2.注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。

规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。

⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。

6.管口焊缝无损探伤计算规定数据:（1)管口焊接含量取定见表3。

表3（2)每个管口焊缝X光拍片张数，如无规定者可按表4计算。

表4注:⑴公称直径80毫米以下的管道焊缝X光透视检查拍片,一个焊口要求至少拍两张片。

定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片,执行定额时，人工和机械使用费不变，材料费乘0。

5系数。

⑵片子有效长度按片长减去搭接每边25毫米计算。

⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4)（3）管道各级焊缝射线探伤数量，应按设计规定计算。

如设计无规定时，按表5规定计算。

注：每条管线上最低探伤不得少于一个焊口。

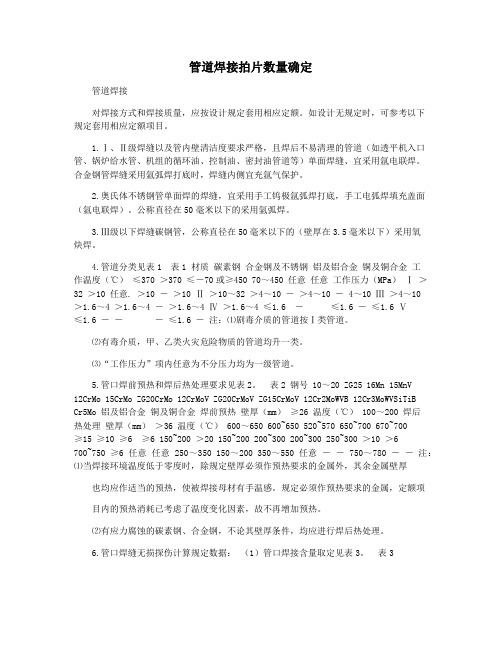

管道焊接拍片数量确定管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。

如设计无规定时，可参考以下规定套用相应定额项目。

1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。

合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。

2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。

公称直径在50毫米以下的采用氩弧焊。

3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。

4.管道分类见表1 表1 材质碳素钢合金钢及不锈钢铝及铝合金铜及铜合金工作温度（℃）≤370 ＞370 ≤－70或≥450 70～450 任意任意工作压力（MPa）Ⅰ ＞32 ＞10 任意. ＞10 ― ＞10 Ⅱ ＞10～32 ＞4～10 ― ＞4～10 ― 4～10 Ⅲ ＞4～10＞1.6～4 ＞1.6～4 ― ＞1.6～4 Ⅳ ＞1.6～4 ≤1.6 ― ≤1.6 ―≤1.6 Ⅴ≤1.6 ― ― ― ≤1.6 ― 注：⑴剧毒介质的管道按Ⅰ类管道。

⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。

⑶“工作压力”项内任意为不分压力均为一级管道。

5.管口焊前预热和焊后热处理要求见表2。

表2 钢号 10～20 ZG25 16Mn 15MnV12CrMo 15CrMo ZG20CrMo 12CrMoV ZG20CrMoV ZG15CrMoV 12Cr2MoWVB 12Cr3MoWVSiTiBCr5Mo 铝及铝合金铜及铜合金焊前预热壁厚（mm）≥26 温度（℃） 100～200 焊后热处理壁厚（mm）＞36 温度（℃） 600～650 600~650 520~570 650~700 670~700≥15 ≥10 ≥6 ≥6 150~200 ＞20 150~200 200~300 200~300 250~300 ＞10 ＞6700~750 ≥6 任意任意 250～350 150～200 350～550 任意― ― 750～780 ― ― 注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。

管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。

如设计无规定时，可参考以下规定套用相应定额项目。

1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。

合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。

2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。

公称直径在50毫米以下的采用氩弧焊。

3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。

4.管道分类见表1注：⑴剧毒介质的管道按Ⅰ类管道。

⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。

⑶“工作压力”项内任意为不分压力均为一级管道。

5.管口焊前预热和焊后热处理要求见表2。

表2注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。

规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。

⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。

6.管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。

（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。

注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。

定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费不变，材料费乘0.5系数。

⑵片子有效长度按片长减去搭接每边25毫米计算。

⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。

如设计无规定时，按表5规定计算。

表5注：每条管线上最低探伤不得少于一个焊口。

-----精心整理，希望对您有所帮助!。

每个管口焊缝X光拍片张数，如无规定者可按计算。

* e& H( q9 b/ w. @2 \# W! U4 J0 j( A; `3 _, |- o* S0 e* ?管径Dg 15 20 25 32 40 50 65 80d* c* a7 x/ W) g! bX光片张2 2 2 2 2 2 2 27 {! |* l* P0 \3 h: @管径Dg 100 125 150 200 250 300 350 4003 m* X, j$ A8 c9 A* sX光片张3 3 34 4 45 58 j- K4 ~ g8 B6 U1 j: o0 w& c管径Dg 450 500 600 700 800 900 1000 1200* p( m/ \( g! zX光片张6 7 8 9 10 12 13 159 f+ N2 \1 T8 E6 G4 J" ^管径Dg 1400 1600 1800 2000 2200 2400 2600 2800- R0 K& Y x ^* M0 O6 {X光片张18 20 23 25 28 30 33 356 u' H, Q: H$ W- [% D. f管径Dg 3000 / n7 o" P& b, f @# PX光片张38 ! a! m) G. o( X& j注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。

定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费不变，材料费乘0.5系数。

; B s" x) W3 g& u: x+ p ⑵片子有效长度按片长减去搭接每边25毫米计算。

本文来自: 造价新家园论坛() 详细出处参考：/thread-9274-1-1.html说明一、本定额的主要和适用范围为：1、厂区范围内的车间、装置、站、罐区及相互之间各种生产用介质输送管道。

管道焊接知识及拍片比例表管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。

如设计无规定时，可参考以下规定套用相应定额项目。

1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。

合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。

2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。

公称直径在50毫米以下的采用氩弧焊。

3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。

4.管道分类见表1注：⑴剧毒介质的管道按Ⅰ类管道。

⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。

⑶“工作压力”项内任意为不分压力均为一级管道。

5.管口焊前预热和焊后热处理要求见表2。

表2注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。

规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。

⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。

6.管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。

（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。

注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。

定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费壁变，材料费乘0.5系数。

⑵片子有效长度按片长减去搭接每边25毫米计算。

⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。

如设计无规定时，按表5规定计算。

表5注：每条管线上最低探伤不得少于一个焊口。

管道分级一、SH3501将管道分为SHA、SHB、SHC、SHD四个等级.二、HG20225－95将管道分为A、B、C、D四个等级三、GB50235—97取消了管道分类，按照设计温度、设计压力和介质类别来区分1）设计温度分为：t ≥400℃、-29≤t<400℃、t<-29；2）设计压力分为：P≥10。

0MPa（≤42。

0）、P<10.0 MPa、4.0≤P〈10.0 MPa、P<4.0 MPa、3) 介质：剧毒、有毒、可燃介质、无毒、非可燃介质(GB5044、）焊接接头射线检测要求一、SH3501－2002焊接接头射线检测要求※SH3501考虑了石油化工的特点,对有毒、可燃介质管道做了详细的规定。

非可燃、无毒介质焊接接头射线检测要求按GB50235要求进行验收。

二、HG20225－1995焊接接头射线检测要求（2）氧气管道按B类管道进行检验.三、GB50235－97焊接接头射线检测要求四、SH3501、HG 20225、GB50235的比较a．相同点对以下管道均为100％射线检测；1) 剧毒介质；2) 有毒可燃介质P≥10.0任意温度4≤P<10.0，t≥400℃3）非可燃、无毒介质P≥10.0，t≥400℃4) 低温管道t〈—29℃b．不同点SH35011）对可燃高度危害介质按介质分为两种情况：◆苯、毒性程度为高度危害介质（丙烯晴、光气、二硫化碳和氟化氢除外）和甲A类液化烃P<10.0 -29≤t〈400℃及P<4.0 t≥400,管道射线检测率为20％;◆甲类、乙类可燃气体和甲B类、乙A类可燃液体P〈10。

0 -29≤t<400℃及P<4.0 t≥400，管道射线检测率为10％；2）毒性程度为中度、轻度危害介质和乙B类、丙类可燃介质P〈10。

0 —29≤t〈400℃及P〈4。

0 t≥400，管道射线检测率为5％;3）对非可燃、无毒介质管道未作规定HG20225对可燃有毒介质按操作条件分为3种0≤P〈10。

管子等级，焊接和拍片通用版，但是不够具体，如下管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。

如设计无规定时，可参考以下规定套用相应定额项目。

1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。

合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。

2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。

公称直径在50毫米以下的采用氩弧焊。

3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。

4.管道分类见表1 表1材质工作温度（℃）工作压力（MPa）注：⑴剧毒介质的管道按Ⅰ类管道。

⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。

⑶“工作压力”项内任意为不分压力均为一级管道。

5.管口焊前预热和焊后热处理要求见注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。

规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。

⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。

6.管口焊缝无损探伤计算规定数据：注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。

定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费壁变，材料费乘0.5系数。

⑵片子有效长度按片长减去搭接每边25毫米计算。

⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。

如设计无规定时，按表5规定计算。

表5 焊缝等级探伤数量（％）适用范围Ⅰ 100 高于Ⅱ级焊缝质量要求的焊缝Ⅱ A 100 Ⅰ类管道及Ⅱ类管道固定焊口B 15 Ⅲ类管道及Ⅱ类管道转动焊口（Ⅲ类管道固定焊口探伤数量为40％）ⅢA 10 Ⅳ类管道固定焊口B 5 Ⅳ类管道转动焊口ⅣA 5Ⅳ类铝及铝合金管道焊口（其中固定焊口探伤数量为15％）B根据现场情况提出时做，但不多于1％Ⅴ类管道焊口注：每条管线上最低探伤不得少于一个焊口。

2.热处理的有效时间是依据《工业管道工程施工及验收规范》GB50235-1997所规定的加热速率、公式计算的，并考虑了必要的辅助时间、拆除和回收用料等工作内容。

3.当焊接工序完成后，立即进行焊口局部热处理工作时，焊后热处理定额人工乘以系数0.87
4.电加热片加热进行焊前预热或焊后局部热处理的工作时，如要求增加一层石棉布保温石棉布的人工可不在增加。

5.用电加热片或电感应法加热进行焊前预热或焊后局部热处理的项目中，除石布和高硅（氧）布各种材料均按摊销量计入定额。

6.电加热片式按履带式考虑的，如实际与定额不符时可按实调整。

87
棉布的消耗量与高硅（氧）布相同，氧）布相为一次性消耗材料外。

其他速率、温度下的恒温时间及冷却速率表。
