电力变压器的过负荷保护

1600kva变压器过负荷保护定值计算方法在电力系统中，变压器作为电能的重要传送设备，承担着电能转换和电能输送的任务。

为了保护变压器的安全运行，需要设置过负荷保护装置。

下面将介绍1600kVA变压器过负荷保护定值计算方法。

过负荷保护是指在变压器工作时，当负荷超过额定负荷时，为了保证变压器的安全运行，及时采取保护措施，防止变压器因过负荷而损坏。

过负荷保护装置的定值计算方法主要包括以下几个步骤：1.确定变压器的额定容量：根据实际情况确定变压器的额定容量，例如1600kVA。

2.确定变压器的额定电流：根据变压器的额定容量和额定电压，可以计算出变压器的额定电流。

公式如下：额定电流=额定容量/（根号3*额定电压）假设变压器的额定电压为10kV，则额定电流=1600/（根号3*10）≈92.39A。

3.确定变压器的过负荷运行时间：过负荷运行时间是指变压器在负荷超过额定负荷后，能够持续运行的时间。

根据实际情况和变压器的特性，可以确定过负荷运行时间。

例如，假设过负荷运行时间为2小时。

4.确定变压器的过负荷倍数：过负荷倍数是指变压器负荷与额定容量之比。

根据实际情况和变压器的特性，可以确定过负荷倍数。

例如，假设过负荷倍数为1.25.计算变压器的过负荷保护定值：根据以上参数，可以计算出变压器的过负荷保护定值。

公式如下：过负荷保护定值=额定电流x过负荷倍数x过负荷运行时间过负荷保护定值=92.39x1.2x2≈221.73A以上就是1600kVA变压器过负荷保护定值计算的方法。

需要注意的是，这只是一种基本的计算方法，实际的计算过程中还需要考虑其他因素，如温度、冷却方式等。

具体的计算方法应根据实际情况进行调整和优化。

同时，为了确保定值的准确性，建议由电力专业人士进行计算和设置。

变压器常见的保护一、油浸式变压器的瓦斯保护在油浸式变压器的实际运行中，油箱内部会发生各种故障，例如：线圈匝间或层间短路、绕组断线、绝缘介质劣化、油面下降、套管内部故障、铁芯多点接地等故障。

线圈匝间或层间短路是指线圈两匝之间或相邻的两层之间由于绝缘破损而造成的短路。

一旦发生短路，容易引起大电流从而烧毁线圈。

相对与匝间短路来说，层间短路更为严重。

绕组断线一般有以下几种原因：线圈接头处焊接不良导致断线、绕组发生短路故障而烧断线圈、雷击引起的绕组断线。

绕组断线会导致低压侧三相电压严重不平衡，同时还会产生电弧，损坏绝缘介质。

油质劣化是由于高温加速劣化、与氧气接触加速氧化、油中进入水分、潮气等因素引起的。

变压器油面下降可能是长期渗、漏油或检修试验人员操作不当引起的。

如果变压器油面下降，会增大油与空气、水分的接触，加速油质劣化，特别是当油面低于散热管的上管口时，油循环散热不能实现，将导致温度剧增，甚至烧坏变压器。

变压器中的铁芯必须可靠接地，因为在变压器运行和试验过程中，铁芯会产生感应电压，达到一定电压会导致金属构件对地放电，所以铁芯及其金属构件必须可靠接地。

但是，铁芯叠片只能允许一点接地，如果铁芯多点接地将形成回路，当磁场穿过时会产生感应电流，影响正常磁路。

由于以上的故障较难发现并及时处理，所以要安装瓦斯继电器来有效减少故障引起的异常或事故。

瓦斯保护的原理可以简单概括如下：油箱内部异常放电会分解绝缘介质，产生气体，造成油箱内气体和油涌动，当涌流增强后会触发瓦斯继电器，引起轻瓦斯报警。

当主变内部发生严重故障时，油箱内涌流突增，使一定量的油冲向瓦斯继电器的挡板，动作于重瓦斯跳闸，使得与主变连接的断路器全部断开。

瓦斯保护反应油箱内各种故障，而且动作迅速、灵敏度高、接线简单，它不能反应油箱外的引出线故障，所以不能单独作为变压器的主保护。

二、变压器的差动保护差动保护是变压器的主保护，主要用来保护变压器绕组内部及引出线上的相间短路故障，也可以用来保护变压器单相匝间短路故障。

电力变压器定时限过电流保护电流速断保护和过负荷保护的综合电路
电力变压器定时限过电流保护、电流速断保护和过负荷保护是保护变压器安全运行的重要手段。

综合电路通常包含以下部分：
1. 过电流保护（电流限幅保护）：这种保护用于检测电流是否超过额定电流的一定倍数。

当电流超过设定值时，保护装置会启动，通常采用电流互感器或电流传感器来监测电流大小并与设定值进行比较。

可以设置不同的动作时间曲线来适应不同的故障类型。

2. 电流速断保护（瞬时过电流保护）：这种保护用于检测电流短时间内的快速增加，通常在毫秒级别。

当发生电流突变（如短路故障）时，保护装置会迅速动作切断电流，以防止故障进一步发展。

通常采用电流互感器或电流传感器进行监测。

3. 过负荷保护：这种保护用于检测变压器长时间过载运行。

它可以通过监测变压器的温度、电流等参数来判断是否超过额定负荷。

当超过设定值时，保护装置会启动，并切断电流，保护变压器免受损坏。

以上是电力变压器定时限过电流保护、电流速断保护和过负荷保护的综合电路的基本原理。

实际的保护装置通常会采用微处理器技术，并结合其他保护功能来提高保护的灵活性和可靠性。

此外，电力变压器还可以配备其他保护功能，如欠电压保护、过电压保护、接地保护等，以全面保护变压器的安全运行。

电力变压器有哪些保护?各种保护的特点?
电力变压器的保护一般有本体重瓦斯保护、压力释放保护、温度保护。

瓦斯保护的范围时：
1、变压器内部相间短路，匝间短路或绕组与铁心短路。

2、油面下降或漏油。

3、分接开关接触不良或导线焊接不良。

它能保护变压器油箱内的各种故障，不能全面反映变压器的故障，需与差动保护相互配合来完成变压器的保护任务。

压力释放保护的特点：当变压器内部因故障使压力超过压力释放器时，则压力释放器也应动作来释放内部压力，以防变压器发生爆炸。

温度保护的特点：当变压器过负荷运行、有风冷却器故障或当变压器内部发生故障时变压器的温度会上升，当变压器的温度上升值超过允许范围时，温度保护装置就会报警或跳闸，起到保护变压器的作用。

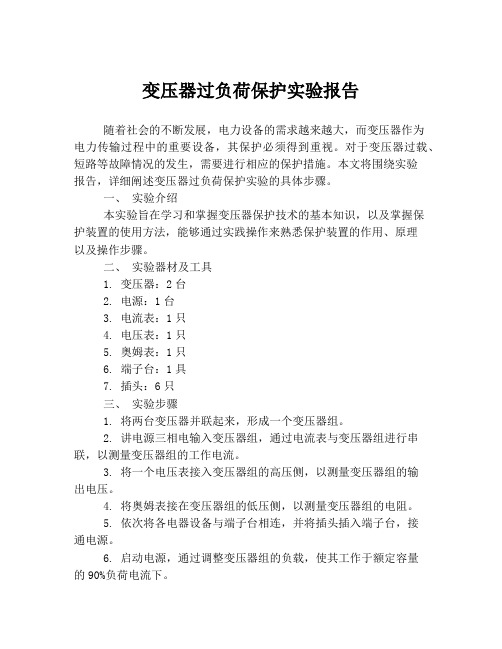

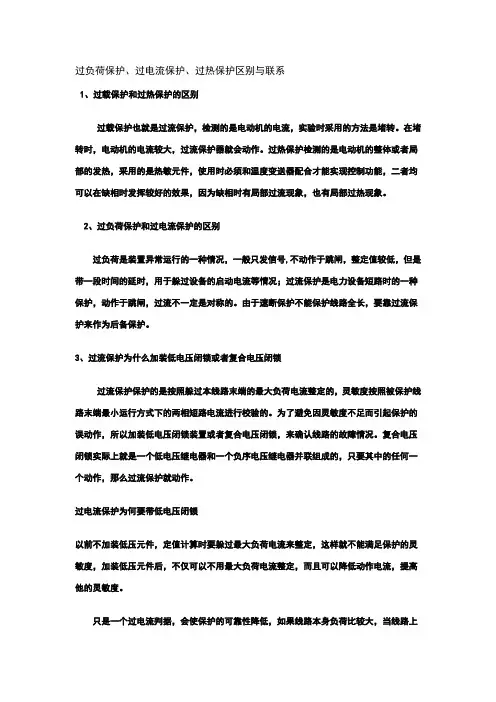

变压器过负荷保护实验报告随着社会的不断发展，电力设备的需求越来越大，而变压器作为电力传输过程中的重要设备，其保护必须得到重视。

对于变压器过载、短路等故障情况的发生，需要进行相应的保护措施。

本文将围绕实验报告，详细阐述变压器过负荷保护实验的具体步骤。

一、实验介绍本实验旨在学习和掌握变压器保护技术的基本知识，以及掌握保护装置的使用方法，能够通过实践操作来熟悉保护装置的作用、原理以及操作步骤。

二、实验器材及工具1. 变压器：2台2. 电源：1台3. 电流表：1只4. 电压表：1只5. 奥姆表：1只6. 端子台：1具7. 插头：6只三、实验步骤1. 将两台变压器并联起来，形成一个变压器组。

2. 讲电源三相电输入变压器组，通过电流表与变压器组进行串联，以测量变压器组的工作电流。

3. 将一个电压表接入变压器组的高压侧，以测量变压器组的输出电压。

4. 将奥姆表接在变压器组的低压侧，以测量变压器组的电阻。

5. 依次将各电器设备与端子台相连，并将插头插入端子台，接通电源。

6. 启动电源，通过调整变压器组的负载，使其工作于额定容量的90%负荷电流下。

7. 观察电流表的读数，当其超过额定容量的110%时，启动保护装置。

8. 通过奥姆表测量变压器组的电阻，确认保护电路的连接是否正确。

9. 关闭电源，拆卸电器设备。

四、实验结论通过实验，我们了解了变压器过负荷保护的原理和作用，并掌握了保护装置的使用方法和操作步骤。

同时，我们还查明了变压器组的额定容量和负荷下限，以及保护电路的连接方式和检测方法。

在日常的电力设备维护和检修中，将这些知识应用到实际工作中，能够更好地提高工作效率，确保设备的安全运行。

变压器复压闭锁过流保护1. 引言变压器在电力系统中起着至关重要的作用，而变压器的过负荷运行是导致变压器故障的主要原因之一。

过负荷运行会产生过流，长时间过大的过流会导致变压器绕组温度升高，从而损坏绝缘结构，进而引起绕组短路故障。

为了防止变压器过负荷运行，必须采取一系列的过负荷保护措施。

本文将介绍一种变压器复压闭锁过流保护。

2. 变压器复压闭锁过流保护原理2.1. 基本原理变压器复压闭锁过流保护是一种在变压器正常运行情况下，如果变压器负载电流超过额定电流，就会自动切断变压器电源的过负荷保护装置。

该保护装置的基本原理为：•当变压器负载电流超过额定电流时，保护装置将变压器输出回路电流转化为电压信号；•通过比较电压信号和额定电压信号的大小，判断变压器是否过负荷；•如果变压器过负荷，则保护装置自动切断变压器电源，达到过负荷保护的目的；•切断电源后，除非手动恢复，否则变压器将无法复电。

2.2. 设计要点•选用专用的电流互感器作为保护元件，其比值与额定电流相同；•选用低压绕组与电流互感器串联，以便大大减小电流互感器的电压等级；•选用高精度、低漂移时间常数的电子互感器，以提高测量稳定性；•保护装置应能实现多级、定时、定值、脉宽等复杂保护功能；•采用微处理器控制，实现数字化控制和自动化管理。

3. 变压器复压闭锁过流保护的工作原理保护装置有两个状态：正常运行与保护状态。

正常运行状态时，电流互感器通过保护装置接入变压器输出回路，并将变压器输出回路电流转化为电压信号。

同时，保护装置也接受额定电压信号，并将两者进行比较，判断变压器是否过负荷。

此外，保护装置还可以实现对变压器的多级、定时、定值、脉宽等复杂保护功能。

当变压器负载电流超过额定电流时，保护装置会自动切断变压器电源，达到过负荷保护的目的。

此时，保护装置进入保护状态，此状态下保护装置的触发器已经被触发，使得内部的开关被切断，变压器将无法再被供电。

保护状态结束后，必须经过手动复位操作才能恢复供电。

浅谈主变压器与发电机过负荷能力的比较摘要：近年来，变压器和发电机事故时有发生，而且有增长的趋势。

从变压器和发电机事故情况分析来看，过负荷是电力变压器和发电机事故的重要原因，对电网造成很大危害，严重影响电网安全运行。

本文首先分析了主变压器与发电机过负荷的表现，然后进行了主变压器与发电机过负荷的能力比较，最后详细阐述了主变压器与发电机过负荷保护措施。

关键词：主变压器；发电机；过负荷；散热；整定一、主变压器与发电机过负荷的表现（一）主变压器过负荷变压器具有过负荷能力，是指在保证变压器正常寿命（一般为20年）损耗的前提下，可以带比额定值大的负荷运行一段时间。

所以，变压器过负荷运行是以不损害变压器正常使用寿命为前提条件。

1、变压器负荷电流增大（1）输入变压器的负荷增大，即输入负荷增大，会使电压升高，有功功率变大，损坏变压器原边绕组。

（2）用户负荷增大，即输出负荷增大，电压降低，随之无功功率增大，从而导致电压进一步降低，形成恶性循环，引起电压崩溃。

这里主要指用户负荷增大，即负载阻抗变小，导致变压器输出电流增大，超过最大额定电流。

2、变压器过负荷跳闸明显增多过负荷跳闸主要表现为馈线的阻抗保护跳闸和主变压器的过负荷跳闸。

主变压器的过负荷保护定值按照主变压器额定电流的1.5 倍整定，提前60 s 报警，90 s 后动作于断路器跳闸。

馈线阻抗保护的电抗 X 根据最大短路电流整定，电阻 R 根据馈线最大设计负荷电流整定。

（二）发电机过负荷发电机正常运行时，实际上是在以某一个功角为原点并以一定幅度进行低频振荡运行，此种称为稳定工况下的同步运行。

当发电机出现故障时，由于机端电压U/短路阻抗Xd 下降，电磁功率快速降低，而原动机功率调节速率较慢，短时间内原动机和发电机功率不平衡，此时这种转速差就表现出来，发电机即出现不同步运行。

二、主变压器与发电机过负荷能力比较（一）主变压器过负荷能力1、变压器的正常过负荷能力220kV 变电站有三台变压器，总容量共计303MVA。

电力变压器保护设计规范电力变压器保护设计规范（GB／T50062—2008）4·0·1电压为3～110kV，容量为63MV·A及以下的电力变压器，对下列故障及异常运行方式，应装设相应的保护装置：1，绕组及其引出线的相问短路和在中性点直接接地或经小电阻接地侧的单相接地短路。

2，绕组的匝间短路。

3，外部相间短路引起的过电流。

4，中性点直接接地或经小电阻接地的电力网中外部接地短路引起的过电流及中性点过电压。

5，过负荷。

6，油面降低。

7，变压器油温过高、绕组温度过高、油箱压力过高、产生瓦斯或冷却系统故障。

4.0.2容量为0.4MV·A及以上的车间内油浸式变压器、容量为0.8MV·A及以上的油浸式变压器，以及带负荷调压变压器的充油调压开关均应装设瓦斯保护，当壳内故障产生轻微瓦斯或油面下降时，应瞬时动作于信号；当产生大量瓦斯时，应动作于断开变压器各侧断路器。

瓦斯保护应采取防止因震动、瓦斯继电器的引线故障等引起瓦斯保护误动作的措施。

当变压器安装处电源侧无断路器或短路开关时，保护动作后应作用于信号并发出远跳命令，同时应断开线路对侧断路器。

4.0.3对变压器引出线、套管及内部的短路故障，应装设下列保护作为主保护，且应瞬时动作于断开变压器的各侧断路器，并应符合下列规定：1，电压为10kV及以下、容量为10MV·A以下单独运行的变压器，应采用电流速断保护。

2，电压为10kV以上、容量为10MV·A及以上单独运行的变压器，以及容量为6.3MV·A及以上并列运行的变压器，应采用纵联差动保护。

3，容量为10MV·A以下单独运行的重要变压器，可装设纵联差动保护。

4，电压为10kV的重要变压器或容量为2MV·A及以上的变压器，当电流速断保护灵敏度不符合要求时，宜采用纵联差动保护。

5，容量为0.4MV·A及以上、一次电压为10kV及以下，且绕组为三角一星形连接的变压器，可采用两相三继电器式的电流速断保护。

变压器容量的大小与保护设置的关系变压器保护配备一般根据变压器的容量和电压等级。

小型变压器配过流和速断保护就够了，甚至可以用熔断器保护；中型变压器（1250kVA以上）可以再加上瓦斯保护；更大的变压器（如6300kVA以上）一般应再配备差动保护。

变压器保护配置的基本原则1、瓦斯保护:800KVA及以上的油浸式变压器和400KVA以上的车间内油浸式变压器，均应装设瓦斯保护。

瓦斯保护用来反应变压器油箱内部的短路故障以及油面降低，其中重瓦斯保护动作于跳开变压器各电源侧断路器，轻瓦斯保护动作于发出信号。

2、纵差保护或电流速断保护:6300KVA及以上并列运行的变压器，10000KVA及以上单独运行的变压器，发电厂厂用或工业企业中自用6300KVA及以上重要的变压器，应装设纵差保护。

其他电力变压器，应装设电流速断保护，其过电流保护的动作时限应大于0.5S。

对于2000KVA以上的变压器，当电流速断保护灵敏度不能满足要求时，也应装设纵差保护。

纵差保护用于反应电力变压器绕组、套管及引出线发生的短路故障，其保护动作于跳开变压器各电源侧断路器并发相应信号。

3、相间短路的后备保护:相间短路的后备保护用于反应外部相间短路引起的变压器过电流，同时作为瓦斯保护和纵差保护（或电流速断保护）的后备保护，其动作时限按电流保护的阶梯形原则来整定，延时动作于跳开变压器各电源侧断路器，并发相应信号。

一般采用过流保护、复合电压起动过电流保护或负序电流单相低电压保护等。

4、接地短路的零序保护:对于中性点直接接地系统中的变压器，应装设零序保护，零序保护用于反应变压器高压侧（或中压侧），以及外部元件的接地短路。

5、过负荷保护:对于400KVA以上的变压器，当数台并列运行或单独运行并作为其他负荷的备用电源时，应装设过负荷保护。

过负荷保护通常只装在一相，其动作时限较长，延时动作于发信号。

6、其他保护:高压侧电压为500KV及以上的变压器，对频率降低和电压升高而引起的变压器励磁电流升高，应装设变压器过励磁保护。
