电力变压器的继电保护

电力变压器继电保护电力变压器是电力系统中重要的电力设备之一，用于升降电压以及提供电力输送中途的电力支撑。

为了保护电力变压器运行安全，必须采用继电保护，它是电力系统中最重要的保护手段之一。

本文将介绍电力变压器继电保护的原理、类型、应用以及故障处理方法。

一、原理继电保护是指利用电气原理和电气器件，通过电气信号实现保护、控制、监视等功能的一种自动化保护措施。

在电力系统中，继电保护通过对电压、电流、功率、状态等参数进行监测和判断，实现对电气设备的保护。

电力变压器作为电力系统中的重要设备，需要采用多种继电保护手段进行保护。

电力变压器继电保护的原理主要有以下几个方面：1、过电流保护过电流保护是指当电力变压器发生短路、过负荷等故障时，通过对电流进行测量，对相应的故障进行保护。

通常采用电流互感器（CT）对电流进行测量，并通过电流保护装置实现对变压器的保护。

3、差动保护4、绝缘监测保护绝缘监测保护是指通过对电力变压器绝缘状态进行监测，判断绝缘状态的变化情况，实现对电力变压器的保护。

通常采用绝缘监测装置对电力变压器绝缘状态进行监测，并通过绝缘监测装置的报警信号实现对变压器的保护。

二、类型主保护是指继电保护中最基本、最重要的保护方式。

它是指对电力变压器主要运行参数进行监测和判断，如对电流、电压、功率等根据规定的保护定值进行测量和判断，从而实现对电力变压器的保护。

2、备用保护备用保护是指当主保护失效或不能正常工作时，采用备用保护来对变压器进行保护。

通常备用保护是由多个继电保护组成的，当主保护失效时，备用保护可以及时地发挥作用，对变压器进行保护。

三、应用电力变压器继电保护在电力系统中的应用非常广泛，主要是用于保护电力变压器运行的安全与稳定。

1、电力供应管理电力供应管理是电力系统中非常重要的一环，电力变压器作为输电的关键设备，必须要有可靠的继电保护装置，确保电力的稳定供应。

2、防止故障电力变压器继电保护主要用于防止电力变压器的短路、过负荷等故障，当发生故障时，继电保护可及时切断电力变压器，确保安全运行。

电力变压器继电保护
电力变压器是输送、分配和利用电力的重要设备，其正常运行对电力系统的稳定运行具有重要意义。

电力变压器在运行过程中受到各种因素的影响，可能会出现各种故障，对电力变压器进行继电保护是确保其安全稳定运行的重要手段之一。

继电保护系统是电力系统中的重要组成部分，用于监测和保护电力设备，保障电力系统的安全运行。

电力变压器继电保护的主要任务是对电力变压器的各种故障进行检测和保护，包括短路、接地故障、过载、过压、欠压等。

通过对这些故障进行及时有效的保护，可以最大限度地减少故障对电力变压器的损害，保障电力系统的安全运行。

电力变压器的继电保护系统通常包括差动保护、过流保护、过电压保护、接地保护等多种保护功能，通过这些保护功能共同作用，可以对电力变压器进行全面的保护。

差动保护是电力变压器继电保护中最重要的一种保护方式，它利用变压器两侧电流的差值来判断变压器的内部故障。

差动保护主要是通过检测变压器两侧的电流，当两侧电流的差值超过设定值时，即判定为变压器内部出现了故障，保护动作将被触发，从而及时切断电力系统中的故障，保护变压器不受损害。

差动保护是对电力变压器内部故障进行及时有效保护的重要方式，同时也是保障电力系统安全运行的重要手段。

电力变压器的电气试验与继电保护电力变压器是电力系统中不可或缺的设备，它承担着将输电线路的电压进行升降级的重要任务。

为了确保电力变压器能够正常工作，必须对其进行电气试验与继电保护。

电气试验是用来检验变压器的绝缘性能和工作性能是否符合要求的一系列测试，而继电保护则是为了保护变压器在故障情况下能够及时断开电路，避免损坏设备和人员安全。

一、电气试验1. 介损和交流电阻测试介损和交流电阻是反映变压器绝缘性能的重要指标。

通过测试介损和交流电阻可以检测变压器的绝缘状况，及时发现变压器绝缘存在的隐患，预防变压器由于绝缘老化而引起的故障。

2. 绝缘电阻测试绝缘电阻测试是检测变压器的绝缘电阻是否满足要求的方法。

通过测试可以确定变压器绝缘是否正常，以及是否存在漏电现象，从而提前预防绝缘故障的发生。

3. 载波保护测试载波保护是利用载波通信技术对变压器进行在线监测和故障保护的一种手段。

通过测试载波保护系统的工作性能，可以确保其正常运行，及时发现变压器存在的故障和异常情况。

4. 阻性测温和红外测温阻性测温和红外测温是用来监测变压器温度的两种常用方法。

通过测试可以得到变压器内部和外部的温度分布情况，以便及时发现变压器存在的温度异常，及时采取措施保护变压器。

5. 绝缘油介质测试绝缘油是变压器的重要绝缘介质，通过测试绝缘油的介质性能可以了解变压器内部的绝缘状态，发现绝缘油中是否存在异常的杂质和水分，从而确保变压器的绝缘性能。

二、继电保护1. 过流保护过流保护是变压器继电保护中的重要部分，它能够检测变压器的负载电流，及时发现变压器存在的过负载情况，避免变压器因过负载而损坏。

2. 过压保护过压保护是用来保护变压器在电网发生过电压情况下的一种保护装置。

通过设置合理的过压保护参数，可以避免变压器因过电压而受损。

电力变压器的电气试验与继电保护是确保其正常运行和安全使用的重要手段。

只有通过科学的电气试验和合理的继电保护装置，才能够及时发现变压器存在的问题，避免损坏设备和人员安全。

电力变压器继电保护电力变压器是电力系统中不可或缺的设备，它在电力系统中起着调整电压、升降电压、保护电器设备等作用。

而变压器继电保护则是为了保护变压器的安全运行，防止发生故障而设计的一项重要技术措施。

本文将从电力变压器的基本原理、变压器继电保护的作用及特点等方面进行详细介绍。

一、电力变压器的基本原理电力变压器是一种通过电磁感应原理实现电压变化的设备，其基本原理可以简单地表述为：在变压器的铁心上绕有两个或多个线圈，分别为高压线圈和低压线圈。

当高压线圈通电时，产生的磁场会使铁心中的低压线圈感应出电动势，从而使得输入电压和输出电压之间实现了降压或升压的变换。

这样，变压器可以实现从高电压向低电压、或者从低电压向高电压的转换，以满足不同电器设备的电压需求。

二、变压器继电保护的作用及特点1. 作用电力变压器在电力系统中起着重要的作用，一旦发生故障则可能导致系统的停运，给生产和生活带来严重的影响。

而变压器继电保护的作用就是为了及时发现并隔离变压器的故障，保证电力系统的安全稳定运行。

变压器继电保护系统可以通过实时监测变压器的运行状态，发现变压器的异常情况，并及时做出响应，保护变压器免受损害。

2. 特点变压器继电保护系统有以下特点：（1）灵敏性高：变压器继电保护系统可以对电路的异常情况做出及时反应，实现对变压器的快速保护。

（2）鲁棒性强：变压器继电保护系统可以适应不同的工作环境和电压等级，保证变压器在各种复杂条件下的安全运行。

（3）自动化程度高：现代的变压器继电保护系统采用先进的数字化技术，可以实现自动化的监测、诊断和响应，减轻运维人员的工作负担。

（4）全面性强：变压器继电保护系统可以监测变压器的各种参数，对变压器的各种异常情况都能做出有效的保护措施。

三、变压器继电保护的实现方式变压器继电保护可以通过多种方式实现，下面介绍常见的几种方式：1. 电压继电保护电压继电保护是采用电压传感器对变压器的输入、输出电压进行实时监测，当输入、输出电压偏离正常范围时，可及时发出警报信号并采取措施，以保护变压器不受损害。

电力变压器继电保护设计方案电力变压器是电力系统中重要的设备之一，经常被用作输电和配电系统中的变换器。

由于电力变压器的故障会对整个电力系统产生严重影响，因此必须采取必要的保护措施，保障电力系统的稳定性和可靠性。

本文介绍电力变压器继电保护的设计方案，着重介绍继电保护原理和保护配置。

一、继电保护原理电力变压器继电保护一般采用电流互感器整流式保护。

电流互感器将变压器通路中的电流变为与它成比例的小电流，接入继电器中进行处理。

继电器通过比对电流大小和相位差等参数来判断电力变压器内部是否存在故障，如短路、接地等故障。

当发生故障时，继电器将发送开关信号给断路器，切断电力变压器的供电，保护电力系统的安全稳定运行。

二、保护配置电力变压器的保护配置根据其不同型号和规格有所不同，但通常包括以下保护。

1. 过流保护过流保护是电力变压器最基本的保护之一。

当电力变压器通路中的电流超出额定电流值时，其可能会引起故障，如短路和接地等。

过流保护采用不同的越限电流值来判断电力变压器是否发生故障。

过电压保护是指当电力变压器出现过电压时，通过继电器的动作来保护设备。

过电压保护通常采用电压比率继电器，对比变压器的一次和二次侧电压，当二次侧电压过高时，继电器动作，切断断路器，保护电力变压器及其周边设备。

3. 低压保护低压保护是用来检查电力变压器一次侧的电压是否低于额定电压的保护措施。

当电力变压器一次侧电压低于设定值，继电器将会动作，发送开关信号，使断路器切断供电。

4. 短路保护5. 零序保护零序保护是用来检测电力变压器周边设备的相对接地。

当电力变压器周边设备出现接地故障时，电流会通过地线回到中性点，形成零序电流。

零序保护采用电流互感器接入继电器，当检测到零序电流超过设定值时，继电器将动作，切断电力变压器供电，以保护电力系统的稳定性。

三、总结电力变压器是电力系统中最核心的设备之一，其保护显得尤为重要。

电力变压器继电保护采用电流互感器整流式保护，采用过流、过电压、低压、短路、零序保护等多种方式，以确保电力系统的安全稳定运行。

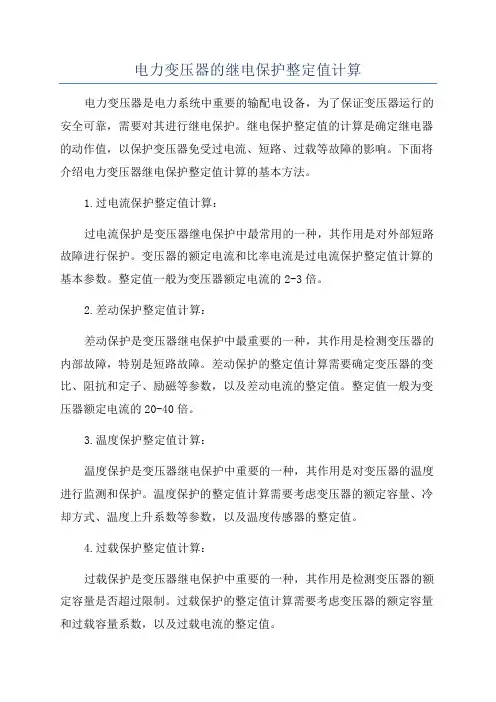

电力变压器的继电保护整定值计算电力变压器是电力系统中重要的输配电设备，为了保证变压器运行的安全可靠，需要对其进行继电保护。

继电保护整定值的计算是确定继电器的动作值，以保护变压器免受过电流、短路、过载等故障的影响。

下面将介绍电力变压器继电保护整定值计算的基本方法。

1.过电流保护整定值计算：过电流保护是变压器继电保护中最常用的一种，其作用是对外部短路故障进行保护。

变压器的额定电流和比率电流是过电流保护整定值计算的基本参数。

整定值一般为变压器额定电流的2-3倍。

2.差动保护整定值计算：差动保护是变压器继电保护中最重要的一种，其作用是检测变压器的内部故障，特别是短路故障。

差动保护的整定值计算需要确定变压器的变比、阻抗和定子、励磁等参数，以及差动电流的整定值。

整定值一般为变压器额定电流的20-40倍。

3.温度保护整定值计算：温度保护是变压器继电保护中重要的一种，其作用是对变压器的温度进行监测和保护。

温度保护的整定值计算需要考虑变压器的额定容量、冷却方式、温度上升系数等参数，以及温度传感器的整定值。

4.过载保护整定值计算：过载保护是变压器继电保护中重要的一种，其作用是检测变压器的额定容量是否超过限制。

过载保护的整定值计算需要考虑变压器的额定容量和过载容量系数，以及过载电流的整定值。

5.欠压保护整定值计算：欠压保护是变压器继电保护中一种常用的保护方式，其作用是检测变压器的输电线路是否断开或有其他故障。

欠压保护的整定值计算需要考虑变压器的额定电压和欠压整定比率，以及欠压保护器的整定值。

继电保护整定值的计算需要根据不同的变压器类型、规格和工作条件来确定，利用变压器的参数和额定值作为计算依据，通过合理的整定可以确保变压器在故障和异常情况下能够及时检测和保护，保证变压器的安全运行。

电力变压器继电保护电力变压器是电力系统中的重要设备，其作用是将输送线路上的高压电能转变为用户所需的低压电能，为工业生产和居民生活提供电力保障。

而变压器继电保护则是保证变压器正常运行和安全的重要保障措施。

本文将从变压器继电保护的基本原理、作用和常见故障进行深入介绍。

一、继电保护的基本原理继电保护是电力系统中保护设备和线路的一种重要控制保护手段，其基本原理是通过选择合适的保护装置和电气元件，对电力系统中的故障或异常状态进行检测和判别，及时采取必要的措施，避免故障扩大，保证电力系统的安全稳定运行。

继电保护的基本原理包括以下几个方面：1. 故障检测：通过对电力系统中的各种故障进行检测，包括短路故障、接地故障、过载故障等，确定故障的类型和位置，以便及时采取保护措施。

2. 故障判别：根据故障发生的情况和故障信号的特点，对故障类型进行判别，确定是否需要启动继电保护装置。

3. 信号传输：将故障信号传输给继电保护装置，启动相应的保护动作，以保护变压器和电力系统的安全运行。

二、继电保护的作用继电保护在电力系统中起着非常重要的作用，其主要作用包括以下几个方面：1. 故障保护：及时发现电力系统中的各种故障，如短路故障、接地故障、过载故障等，采取必要的保护措施，避免故障扩大，保证电力系统的安全运行。

2. 过载保护：对电力系统中的过载情况进行监测和保护，及时减小负荷或切断电源，避免设备的过载烧坏。

3. 过电压保护：对电力系统中的过电压情况进行监测和保护，避免设备被过电压烧坏。

4. 欠电压保护：对电力系统中的欠电压情况进行监测和保护，确保设备在安全的电压范围内运行。

继电保护的作用主要是保障电力系统的安全运行，避免各种故障对设备和线路造成损害，保证供电的可靠性和稳定性。

特别是对于电力变压器来说，继电保护的作用更为突出，因为变压器在电力系统中扮演着重要的角色，一旦出现故障可能会导致整个系统的停电。

三、常见的变压器继电保护四、结语在当前电力系统中，变压器继电保护技术不断发展，涌现出越来越多的先进的保护装置和技术手段，提高了变压器继电保护的智能化和精准化水平。

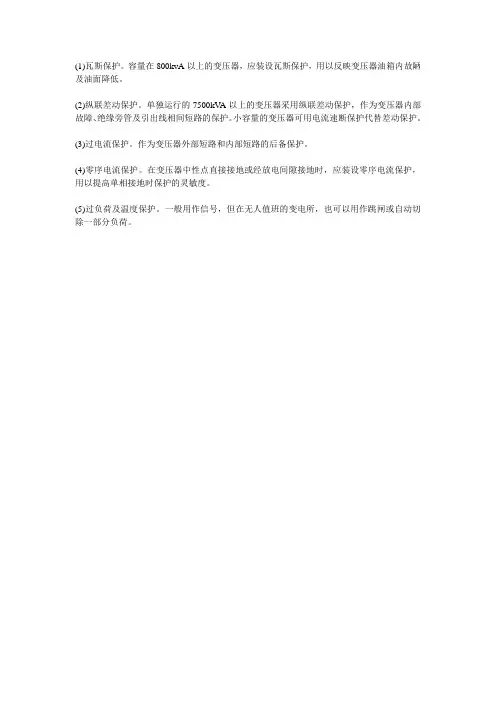

(1)瓦斯保护。

容量在800kvA以上的变压器，应装设瓦斯保护，用以反映变压器油箱内故陋及油面降低。

(2)纵联差动保护。

单独运行的7500kV A以上的变压器采用纵联差动保护，作为变压器内部故障、绝缘旁管及引出线相间短路的保护。

小容量的变压器可用电流速断保护代替差动保护。

(3)过电流保护。

作为变压器外部短路和内部短路的后备保护。

(4)零序电流保护。

在变压器中性点直接接地或经放电间隙接地时，应装设零序电流保护，用以提高单相接地时保护的灵敏度。

(5)过负荷及温度保护。

一般用作信号，但在无人值班的变电所，也可以用作跳闸或自动切除一部分负荷。

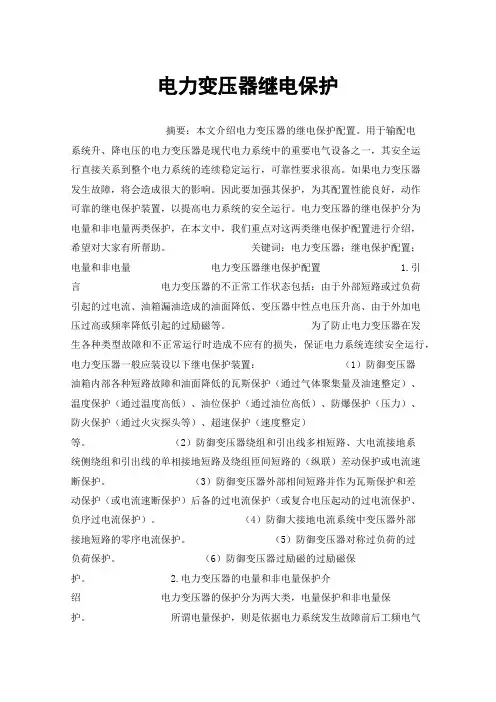

电力变压器继电保护摘要：本文介绍电力变压器的继电保护配置。

用于输配电系统升、降电压的电力变压器是现代电力系统中的重要电气设备之一，其安全运行直接关系到整个电力系统的连续稳定运行，可靠性要求很高。

如果电力变压器发生故障，将会造成很大的影响。

因此要加强其保护，为其配置性能良好，动作可靠的继电保护装置，以提高电力系统的安全运行。

电力变压器的继电保护分为电量和非电量两类保护，在本文中，我们重点对这两类继电保护配置进行介绍，希望对大家有所帮助。

关键词：电力变压器；继电保护配置；电量和非电量电力变压器继电保护配置 1.引言电力变压器的不正常工作状态包括：由于外部短路或过负荷引起的过电流、油箱漏油造成的油面降低、变压器中性点电压升高、由于外加电压过高或频率降低引起的过励磁等。

为了防止电力变压器在发生各种类型故障和不正常运行时造成不应有的损失，保证电力系统连续安全运行，电力变压器一般应装设以下继电保护装置：（1）防御变压器油箱内部各种短路故障和油面降低的瓦斯保护（通过气体聚集量及油速整定）、温度保护（通过温度高低）、油位保护（通过油位高低）、防爆保护（压力）、防火保护（通过火灾探头等）、超速保护（速度整定）等。

（2）防御变压器绕组和引出线多相短路、大电流接地系统侧绕组和引出线的单相接地短路及绕组匝间短路的（纵联）差动保护或电流速断保护。

（3）防御变压器外部相间短路并作为瓦斯保护和差动保护（或电流速断保护）后备的过电流保护（或复合电压起动的过电流保护、负序过电流保护）。

（4）防御大接地电流系统中变压器外部接地短路的零序电流保护。

（5）防御变压器对称过负荷的过负荷保护。

（6）防御变压器过励磁的过励磁保护。

2.电力变压器的电量和非电量保护介绍电力变压器的保护分为两大类，电量保护和非电量保护。

所谓电量保护，则是依据电力系统发生故障前后工频电气量如电流、电压、功率、频率等变化的特征为基础构成的保护。

电量保护由继电保护厂家完成，主要通过变电站内的CT以及PT等配置完成。

电力变压器继电保护电力变压器是电力系统中不可或缺的重要设备之一，其作用是将高压电能转换为低压电能或者将低压电能转换为高压电能，以满足不同电气设备的电压要求。

电力变压器在输配电系统中承担着关键的作用，因此其可靠性和安全性非常重要。

为了确保变压器的安全运行，在变压器的保护中，继电保护技术起着至关重要的作用。

一、继电保护的作用继电保护系统是电力系统中非常重要的一部分，其作用是及时检测电力系统中的故障并采取相应的措施来隔离故障，以保护设备和保障系统的安全稳定运行。

变压器继电保护系统能够对变压器进行全面的监测和保护，一旦变压器出现故障，继电保护系统将能够做出快速的响应，避免或者减少故障给变压器带来的损害。

继电保护技术在电力变压器的应用中显得尤为重要。

二、变压器继电保护的原理变压器继电保护系统的原理是在变压器中安装有感应电流互感器和感应电压互感器，这些传感器能够对变压器的电流、电压等参数进行监测，并将监测到的数据传输到继电保护装置中进行处理。

继电保护装置会根据预先设定的保护参数和逻辑来判断变压器是否存在故障，并且确定故障的类型和位置。

一旦确定了故障的存在，继电保护装置将立即采取相应的措施，例如发出信号给断路器来分断故障点，或者给出警示信号以通知运维人员等。

三、常见的变压器继电保护功能1. 过流保护：当变压器出现短路或者过负荷情况时，将导致变压器内部的电流急剧增加，这时过流保护将会发出信号并采取措施来隔离故障，并且避免给变压器带来更大的损害。

2. 零序保护：用于保护变压器内部的短路和接地故障，能够有效地预防变压器出现电气故障，确保变压器的安全运行。

3. 差动保护：利用继电保护装置对变压器两侧的电流值进行比较，以确定变压器内部是否存在短路故障，是一种高精度的保护方式，被广泛应用于变压器保护中。

4. 欠电压保护：用于监测变压器的输入端是否存在欠电压情况，避免因为欠电压导致变压器无法正常运行。

5. 过电压保护：相对于欠电压保护，过电压保护则是用于监测电压输入端的过高电压情况，确保变压器内部设备不会受到过电压的损坏。
