8
图 1 - 2 双动式棘轮机构模型 (a) 钩头双动式棘爪;
9
2. 常用棘轮机构的类型 (1) 单向外啮合棘轮机构， 如图1 - 3所示。 其特
点是棘轮上的齿做在棘轮的外缘上，作单向间歇运动。
图1 - 3
10
(2) 内啮合的棘轮机构， 如图1 - 4所示。 其特点是棘轮上的齿做在棘轮的内缘上， 作单向间歇运动
30
图 2- 2双圆销外啮合槽轮机构
31
2. 槽轮机构的基本形式 槽轮机构有两种基本形式, 一是外
啮合槽轮机构, 如图2 - 2所示, 其拨盘1与 槽轮2转向相反；
1 2
图 2-2 32
二是内啮合槽轮机构, 如图2 - 3所示, 其拨盘1与槽轮2 转向相同。 一般常用外啮合槽轮机构。
2 拨盘1
13
图1- 5(a）双向棘轮机构模型
14
图1 - 5(a）可变向棘轮机构模型
15
2、棘轮转角的调节 上述各种棘轮机构, 在原动件摇杆摆角一定的条
件下, 棘轮每次的转角是不变的。 若要调节棘轮的转 角, 则可改变摇杆的摆动角或改变拨过棘轮齿数的多 少。 如图2 - 6所示, 在棘轮上加一遮板, 变更遮板的 位置, 即可使棘爪行程的一部分在遮板上滑过, 不与棘 轮的齿接触, 从而改变棘轮转角的大小。

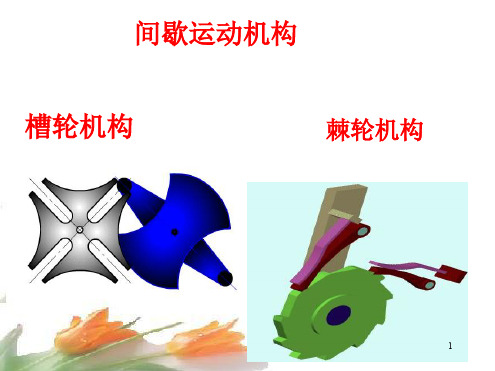

间歇运动机构
槽轮机构
棘轮机构
1
概述： 在机器工作时，当主动件作连续运
动时，常需要从动件产生周期性的运动 和停歇，实现这种运动的机构，称为间 歇运动机构。最常见的间歇运动机构有 棘轮机构、槽轮机构、不完全齿轮机构 和凸轮式间歇机构等，它们广泛用于自 动机床的进给机构、送料机构、刀架的 转位机构、精纺机的成形机构等。
图 2-3
