TArch7.0 天正提供了一系列日照辅助工具来帮助规划师进行日照的分析验算，从而满足国家和地区当前的日照规范。
日照分析的量化指标是计算建筑窗户的日照时间，这是在确定建筑物规划平面后进行的，而建设项目的规划是动态可变的，经过日照分析进行合理的规划设计可改善规划区域新建建筑和受影响的原有建筑的日照状况。
TArch7.0提供的一系列的日照分析命令是帮助规划师进行建筑规划的助手，符合地方日照规范的精确日照分析工具在“天正日照”专业软件提供。
* 日照分析的一般工作流程1.创建日照模型使用以下两种方法之一新建或者导入日照模型：·利用多段线(PLINE)命令绘制封闭的建筑物外轮廓线，执行【建筑高度】命令赋予建筑物外轮廓线高度，生成建筑物模型，日照分析所用的建筑模型和建筑渲染使用的模型不同，前者不要求细节，但平面轮廓以及阳台、屋顶、遮阳板等构件要求比较准确。
·利用【导入建筑】命令，把在天正5以上版本生成的组合三维模型导入，并转化为日照模型，以便减少建立日照模型的时间。
其中的窗已经由建筑门窗自动转换为日照窗的模型，并按照日照窗要求加以编号。
在建筑模型上采用【顺序插窗】命令插入需计算日照的窗户。
2.获取分析结果·进行【多点分析】算出一个区域内各点的日照时间。
采用【等日照线】命令，绘制出指定日照时间长度区域的轮廓线。
多点分析的结果可以指导拟建的平面最佳位置。
也可以大致用于验算新规划设计的建筑物对原有建筑的日照影响，判断结果是否符合当前法规要求。
·执行【窗日照表】命令，获得指定建筑物窗户的窗日照数据，计算结果输出表格。
3.校核分析结果进行【单点分析】算出要关心的日照测试点的日照时间，或者执行TArch7.0 新提供的【日照仿真】命令进行实时分析，通过以上命令检验【窗日照表】命令的结果，不同的分析工具结果应当一致。
注意：日照分析使用的建筑规划总平面图目前仅能支持毫米单位，如果用户使用的是米单位总平面图，要放大1000生成毫米单位图，才能进行日照分析。

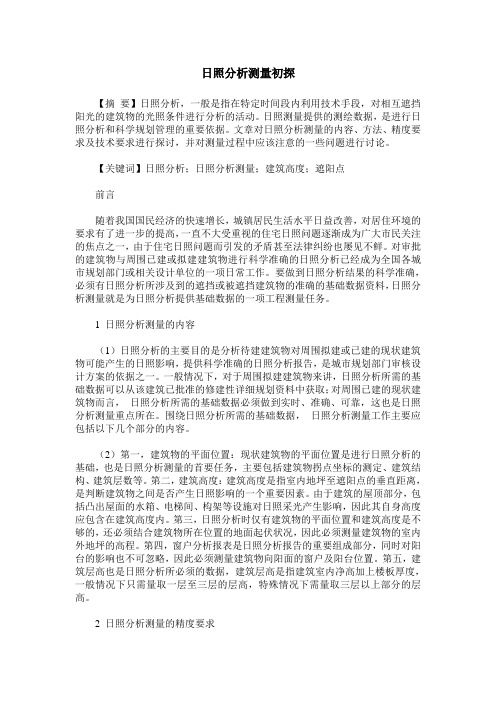

日照分析测量初探【摘要】日照分析，一般是指在特定时间段内利用技术手段，对相互遮挡阳光的建筑物的光照条件进行分析的活动。
日照测量提供的测绘数据，是进行日照分析和科学规划管理的重要依据。
文章对日照分析测量的内容、方法、精度要求及技术要求进行探讨，并对测量过程中应该注意的一些问题进行讨论。
【关键词】日照分析；日照分析测量；建筑高度；遮阳点前言随着我国国民经济的快速增长，城镇居民生活水平日益改善，对居住环境的要求有了进一步的提高，一直不大受重视的住宅日照问题逐渐成为广大市民关注的焦点之一，由于住宅日照问题而引发的矛盾甚至法律纠纷也屡见不鲜。
对审批的建筑物与周围已建或拟建建筑物进行科学准确的日照分析已经成为全国各城市规划部门或相关设计单位的一项日常工作。
要做到日照分析结果的科学准确，必须有日照分析所涉及到的遮挡或被遮挡建筑物的准确的基础数据资料，日照分析测量就是为日照分析提供基础数据的一项工程测量任务。
1 日照分析测量的内容（1）日照分析的主要目的是分析待建建筑物对周围拟建或已建的现状建筑物可能产生的日照影响，提供科学准确的日照分析报告，是城市规划部门审核设计方案的依据之一。
一般情况下，对于周围拟建建筑物来讲，日照分析所需的基础数据可以从该建筑已批准的修建性详细规划资料中获取；对周围已建的现状建筑物而言，日照分析所需的基础数据必须做到实时、准确、可靠，这也是日照分析测量重点所在。
围绕日照分析所需的基础数据，日照分析测量工作主要应包括以下几个部分的内容。
（2）第一，建筑物的平面位置：现状建筑物的平面位置是进行日照分析的基础，也是日照分析测量的首要任务，主要包括建筑物拐点坐标的测定、建筑结构、建筑层数等。
第二，建筑高度：建筑高度是指室内地坪至遮阳点的垂直距离，是判断建筑物之间是否产生日照影响的一个重要因素。
由于建筑的屋顶部分，包括凸出屋面的水箱、电梯间、构架等设施对日照采光产生影响，因此其自身高度应包含在建筑高度内。
建筑日照实验报告建筑日照实验报告建筑日照实验报告篇二：日照实验报告(带数据、日照棒影图、及心得),.建筑物理实验报告班级：姓名：学号：指导教师：建筑物理实验室2013年10月实验日期：小组成员：学生成绩：实验题目：建筑日照实验实验目的：通过日照仪可直接获得任意地点、任意日期、任意时刻的太阳高度角和方位角；也可在日照仪上直接绘制棒影图；对造型较为复杂的建筑模型单体或群体进行直观的实验，观察该地、该日，建筑周围的阴影变化情况。
室内日照时间、日照面积以及遮阳板遮蔽情况。
也可用来观察建筑物朝向与间距的关系，用以研究日照设计问题。
实验内容：1.测试某地区某日的日出时间、日没时间，以及每隔一小时太阳的高度角和方位角。
2.绘制某地区夏至日、春秋分、冬至日的日照棒影图。
3.测试两栋建筑模型之间的相互遮挡情况及日照时间。
实验步骤：棒影调零:将纬度盘刻度置于零点，时间刻度盘置于12点，赤纬度刻度盘（即季节表）位于3月21春分/9月22秋分的日期位置上，同时锁紧两端旋钮以固定该位置。
挪动日照仪位置，使棒影处于无影状态。
2.松开锁紧的旋钮，调节纬度盘、赤纬度盘，调到要测的地理纬度和日期，再锁紧旋钮。
松开时间刻度盘旋钮，转动支架，可测出不同时间的日照情况，直接在地平面上铺纸绘制棒影图。
实验测试表格及简单说明：实验结果分析及结论：夏至日太阳高度最大，冬至日最小；冬至日白昼时间短，夏至日白昼时间长；通过实验，我们利用棒影图可以分析出所测地区的建筑物的阴影区和日照区，也可以确定建筑物受日照时间和所采用的遮阳尺寸，从而确定建筑物的准确朝向和建筑物间距的选择实验对你的启发：这次日照实验对于我来说收获良多具体如下 1. 动手能力对于需要精确数据的实验、作业、甚至工作生活都是极其重要的，只有不断锻炼，提高自己的动手能力，才能保质保量的完成任务2. 团队的力量是不容忽视的。
有些事情与个人能力的高与低没有太大关系，只要团队中的每个人员能够了解自己的定位，各司其职，各自发挥自己的特长，才能为整个团队奉献出完美的一块拼图，最后完善整项工作。

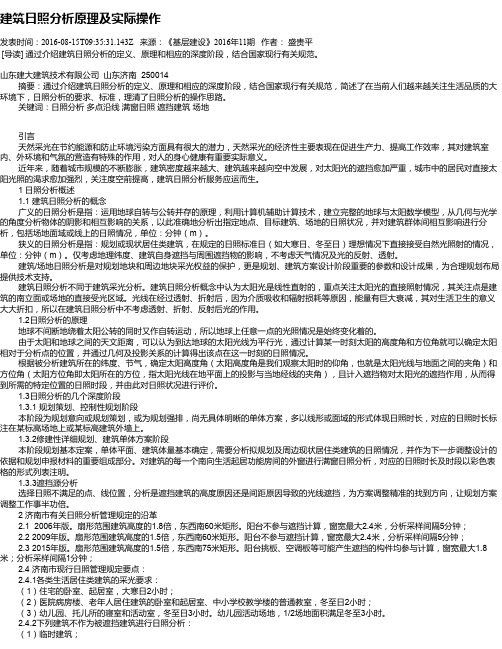

建筑日照分析原理及实际操作发表时间：2016-08-15T09:35:31.143Z 来源：《基层建设》2016年11期作者：盛贵平[导读] 通过介绍建筑日照分析的定义、原理和相应的深度阶段，结合国家现行有关规范。
山东建大建筑技术有限公司山东济南 250014 摘要：通过介绍建筑日照分析的定义、原理和相应的深度阶段，结合国家现行有关规范，简述了在当前人们越来越关注生活品质的大环境下，日照分析的要求、标准，理清了日照分析的操作思路。
关键词：日照分析多点沿线满窗日照遮挡建筑场地引言天然采光在节约能源和防止环境污染方面具有很大的潜力，天然采光的经济性主要表现在促进生产力、提高工作效率，其对建筑室内、外环境和气氛的营造有特殊的作用，对人的身心健康有重要实际意义。
近年来，随着城市规模的不断膨胀，建筑密度越来越大、建筑越来越向空中发展，对太阳光的遮挡愈加严重，城市中的居民对直接太阳光照的渴求愈加强烈，关注度空前提高，建筑日照分析服务应运而生。
1 日照分析概述 1.1 建筑日照分析的概念广义的日照分析是指：运用地球自转与公转并存的原理，利用计算机辅助计算技术，建立完整的地球与太阳数学模型，从几何与光学的角度分析物体的阴影和相互影响的关系，以此准确地分析出指定地点、目标建筑、场地的日照状况，并对建筑群体间相互影响进行分析，包括场地面域或线上的日照情况，单位：分钟（m）。
狭义的日照分析是指：规划或现状居住类建筑，在规定的日照标准日（如大寒日、冬至日）理想情况下直接接受自然光照射的情况，单位：分钟（m）。
仅考虑地理纬度、建筑自身遮挡与周围遮挡物的影响，不考虑天气情况及光的反射、透射。
建筑/场地日照分析是对规划地块和周边地块采光权益的保护，更是规划、建筑方案设计阶段重要的参数和设计成果，为合理规划布局提供技术支持。
建筑日照分析不同于建筑采光分析。
建筑日照分析概念中认为太阳光是线性直射的，重点关注太阳光的直接照射情况，其关注点是建筑的南立面或场地的直接受光区域。
日照分析报告合同甲方：______________________地址：____________________联系方式：________________乙方：______________________地址：____________________联系方式：________________一、引言。
二、服务内容。
1. 乙方要做啥。
乙方呀，就像是一个超级侦探，要对甲方指定的区域进行日照分析。
这个分析可不是随随便便的哦，得按照各种专业的标准和规定来。
要详细地查看这个区域内不同时间段的日照情况，是阳光满满呢，还是有一些阴影的角落。
2. 报告要求。
做出来的报告得特别详细。
就像是给这个区域画了一幅超级精确的日照画像。
要有文字描述，得让人一看就懂，可不能用那些特别高深莫测的专业术语把甲方绕晕。
还得有各种图表呀，比如说日照时长的柱状图，或者是不同季节日照范围的平面图。
这些图表就像是报告的小助手，能让甲方一眼就看明白整个日照的情况呢。
三、服务费用。
1. 费用金额。
甲方要给乙方支付一定的费用啦。
这个费用是________元（大写：________________）。
这就像是甲方给乙方的小报酬，感谢乙方这么用心地去做日照分析报告。
2. 支付方式。
支付方式可灵活啦。
甲方可以选择银行转账的方式。
就像把钱通过一条安全的小管道送到乙方那里。
在合同签订后的______个工作日内，甲方要先支付定金，定金的金额是总费用的______%，也就是______元（大写：________________）。
等到乙方把报告完成得漂漂亮亮，像一个精心打扮的小公主一样，甲方再支付剩下的费用。
四、时间安排。
1. 开始时间。
乙方一收到甲方的定金呀，就像听到了起跑的枪声，立马就要开始工作啦。
这个时间就从收到定金的那一天开始算。
2. 完成时间。
乙方要在______个工作日内完成这份日照分析报告。
这个时间可不能拖延哦，就像赶一场重要的约会一样，要准时把报告交到甲方的手上。
建筑光照与日照分析在建筑设计与规划中，光照与日照是至关重要的因素。
合理的光照和日照分析能够提供宜人的室内环境，并在一定程度上节约能源。
本文将探讨建筑光照与日照分析的重要性、方法与实践案例。
一、建筑光照与日照分析的重要性建筑光照与日照分析对于室内环境舒适度的影响不容忽视。
充足的自然光能够提供良好的照明效果，改善人们的生活质量和工作效率。
此外，光照还与人们的健康密切相关，适当的光线可以调节人们的生物钟，并促进身心健康。
而日照分析则是考虑到建筑在不同季节、不同时间段的日照情况，确保建筑内外的舒适性和安全性。
二、建筑光照与日照分析的方法1. 光照分析方法针对建筑光照分析，常用的方法包括视景分析、光线追踪与模拟、日照路径图等。
视景分析通过分析建筑周边环境的高度、观测点位置等，评估自然光的照射情况。
光线追踪与模拟则是利用计算机软件模拟光线在室内的传播，预测不同光照条件下的照明效果。
而日照路径图能够清晰地表示在不同时刻太阳的高度和方向，为室内设计提供有关建筑外观、窗户设置等的建议。
2. 日照分析方法在进行建筑日照分析时，可以运用太阳轨迹图、三维模型和光照分析软件等方法。
太阳轨迹图是根据经纬度和时间，绘制太阳在天空中运动的轨迹，从而了解不同时间段的日照情况。
三维模型则可以用于模拟建筑物在不同时间段的遮挡效果，预测日照的分布情况。
光照分析软件则可以结合建筑模型，通过计算和模拟得出日照分析结果。
三、建筑光照与日照分析的实践案例1. 优化室内光照在建筑光照分析的实践中，一家工作室通过合理的光照设计改善了室内办公环境。
该工作室使用光线追踪与模拟技术分析了建筑结构和窗户位置对室内光照的影响，并在设计中增加了天窗和采光井，引入更多的自然光。
最终，该工作室实现了室内较均匀、柔和的光线，提升了员工的工作效率和舒适度。
2. 确保建筑安全性日照分析在建筑设计中也起到了重要的作用。
一个校园的规划团队利用太阳轨迹图和三维模型分析了校园各个区域的日照情况，并据此决定了操场和休息区的位置。
