09 第九章 船舶机舱控制系统

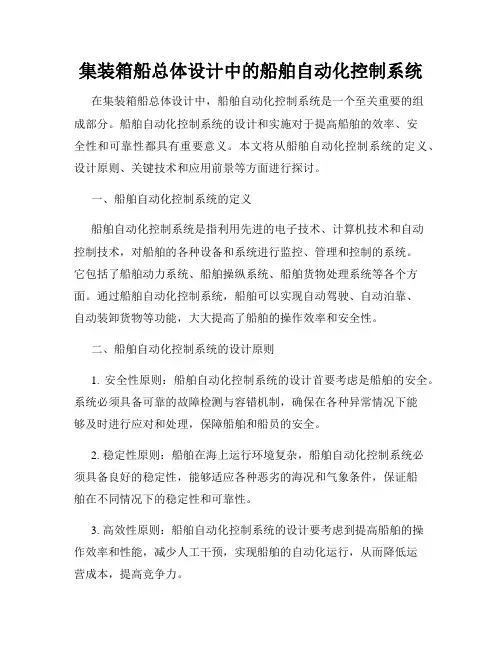

集装箱船总体设计中的船舶自动化控制系统在集装箱船总体设计中，船舶自动化控制系统是一个至关重要的组成部分。

船舶自动化控制系统的设计和实施对于提高船舶的效率、安全性和可靠性都具有重要意义。

本文将从船舶自动化控制系统的定义、设计原则、关键技术和应用前景等方面进行探讨。

一、船舶自动化控制系统的定义船舶自动化控制系统是指利用先进的电子技术、计算机技术和自动控制技术，对船舶的各种设备和系统进行监控、管理和控制的系统。

它包括了船舶动力系统、船舶操纵系统、船舶货物处理系统等各个方面。

通过船舶自动化控制系统，船舶可以实现自动驾驶、自动泊靠、自动装卸货物等功能，大大提高了船舶的操作效率和安全性。

二、船舶自动化控制系统的设计原则1. 安全性原则：船舶自动化控制系统的设计首要考虑是船舶的安全。

系统必须具备可靠的故障检测与容错机制，确保在各种异常情况下能够及时进行应对和处理，保障船舶和船员的安全。

2. 稳定性原则：船舶在海上运行环境复杂，船舶自动化控制系统必须具备良好的稳定性，能够适应各种恶劣的海况和气象条件，保证船舶在不同情况下的稳定性和可靠性。

3. 高效性原则：船舶自动化控制系统的设计要考虑到提高船舶的操作效率和性能，减少人工干预，实现船舶的自动化运行，从而降低运营成本，提高竞争力。

4. 兼容性原则：船舶自动化控制系统的设计应该考虑到与其他系统的兼容性，能够与船舶的其他设备和系统进行有效的集成，实现信息的共享和资源的优化利用。

5. 可维护性原则：船舶自动化控制系统的设计要考虑到系统的可维护性和可升级性，能够方便地进行系统的维护和更新，保证系统的长期稳定运行。

三、船舶自动化控制系统的关键技术1. 传感器技术：传感器是船舶自动化控制系统的重要组成部分，通过传感器可以实现对船舶各个部位的监测和数据采集，为系统的控制和决策提供必要的信息支持。

2. 控制算法：控制算法是船舶自动化控制系统的核心，包括了船舶的自动导航、自动操纵、自动装卸货物等各种功能的控制算法，其设计的优劣直接影响着系统的性能和稳定性。

船舶自动化控制系统操作指南说明书一、引言船舶自动化控制系统是现代船舶的重要组成部分，它可以实现船舶系统的自动化运行和监控。

为了正确、高效地操作船舶自动化控制系统，本指南将详细介绍操作步骤和注意事项。

二、系统概述船舶自动化控制系统由多个子系统组成，包括动力系统、电力系统、船载设备控制系统等。

各子系统之间存在相互关联，协同工作，确保船舶正常运行。

三、系统操作步骤1. 系统启动a. 确保电源开关处于关闭状态；b. 按照系统启动顺序，依次将各子系统电源开关、控制面板、仪表等设备打开；c. 系统启动后，进行自检，确保各设备正常工作。

2. 系统监控和调整a. 在控制面板上观察各仪表读数，并注意异常；b. 根据需要，根据船舶工况和运行情况，对系统参数进行调整；c. 注意监测各传感器数据，发现异常及时处理。

3. 故障排除a. 遇到系统故障或报警时，首先确认是否为假报警；b. 如果是真实故障，按照故障排除流程，逐步排查问题；c. 在排除故障后，重新启动系统，并进行必要的测试检验。

4. 应急措施a. 在紧急情况下，按照紧急停船操作程序进行操作；b. 遵循应急预案，保持冷静，并及时汇报相关部门。

四、注意事项1. 操作前应仔细阅读相关操作手册和指南；2. 操作时必须戴上个人防护用品，确保安全；3. 对各系统设备进行定期维护和检查，防止故障发生；4. 操作人员应熟悉系统工作原理和操作流程，提高操作技能；5. 严禁私自改动系统设置，如需更改应由专业人员操作。

五、系统维护1. 定期进行系统巡检，检查各设备运行状况；2. 定期清洁设备、连接线路等；3. 进行预防性维护和定期保养；4. 及时更换老化设备和部件。

六、系统安全1. 严格遵守操作规范和安全操作标准；2. 定期进行系统安全检查，确保系统不存在安全隐患；3. 在操作过程中，注意检测电压、温度等参数是否正常。

七、系统关闭1. 操作结束后，按照系统关闭顺序，关闭各子系统电源开关、控制面板等设备；2. 确保电源开关处于关闭状态；3. 保存操作记录和数据。

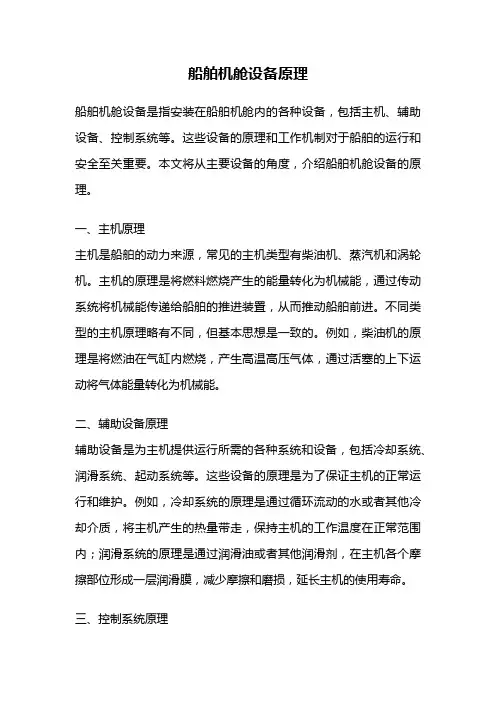

船舶机舱设备原理船舶机舱设备是指安装在船舶机舱内的各种设备，包括主机、辅助设备、控制系统等。

这些设备的原理和工作机制对于船舶的运行和安全至关重要。

本文将从主要设备的角度，介绍船舶机舱设备的原理。

一、主机原理主机是船舶的动力来源，常见的主机类型有柴油机、蒸汽机和涡轮机。

主机的原理是将燃料燃烧产生的能量转化为机械能，通过传动系统将机械能传递给船舶的推进装置，从而推动船舶前进。

不同类型的主机原理略有不同，但基本思想是一致的。

例如，柴油机的原理是将燃油在气缸内燃烧，产生高温高压气体，通过活塞的上下运动将气体能量转化为机械能。

二、辅助设备原理辅助设备是为主机提供运行所需的各种系统和设备，包括冷却系统、润滑系统、起动系统等。

这些设备的原理是为了保证主机的正常运行和维护。

例如，冷却系统的原理是通过循环流动的水或者其他冷却介质，将主机产生的热量带走，保持主机的工作温度在正常范围内；润滑系统的原理是通过润滑油或者其他润滑剂，在主机各个摩擦部位形成一层润滑膜，减少摩擦和磨损，延长主机的使用寿命。

三、控制系统原理控制系统是为了控制和调节船舶机舱设备的运行状态和参数，保证船舶的安全和效率。

控制系统的原理是通过传感器和执行器等装置，将设备的状态和参数转化为电信号，经过控制器的处理和判断，再通过执行器对设备进行控制。

例如，自动控制系统的原理是通过传感器感知设备的状态和环境信息，控制器根据设定的参数进行判断和决策，再通过执行器对设备进行自动调节和控制。

四、安全系统原理安全系统是为了保障船舶机舱设备的安全运行和人员的安全，主要包括火灾报警系统、泵防错装置、紧急停机装置等。

安全系统的原理是通过感知和监测设备的运行状态和环境信息，及时发出警报并采取相应的措施。

例如，火灾报警系统的原理是通过火焰传感器或者烟雾传感器感知火灾，发出警报信号，同时触发灭火系统进行灭火。

船舶机舱设备的原理涉及到多个方面，包括机械、电气、热力等知识。

了解和掌握这些原理，对于船舶工程师和船员来说非常重要，可以帮助他们更好地理解设备的工作原理，提高设备的运行效率和安全性。

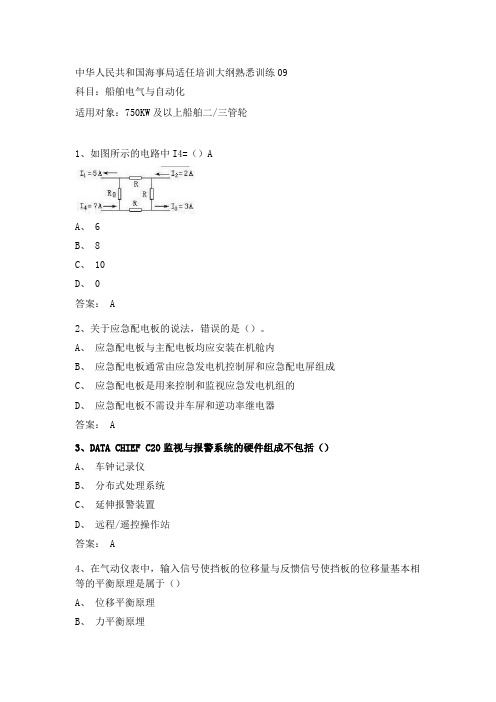

中华人民共和国海事局适任培训大纲熟悉训练09科目：船舶电气与自动化适用对象：750KW及以上船舶二/三管轮1、如图所示的电路中I4=（）AA、 6B、 8C、 10D、 0答案： A2、关于应急配电板的说法，错误的是（）。

A、应急配电板与主配电板均应安装在机舱内B、应急配电板通常由应急发电机控制屏和应急配电屏组成C、应急配电板是用来控制和监视应急发电机组的D、应急配电板不需设并车屏和逆功率继电器答案： A3、DATA CHIEF C20监视与报警系统的硬件组成不包括（）A、车钟记录仪B、分布式处理系统C、延伸报警装置D、远程/遥控操作站答案： A4、在气动仪表中，输入信号使挡板的位移量与反愦信号使挡板的位移量基本相等的平衡原理是属于（）A、位移平衡原理B、力平衡原埋C、力矩平衡原理D、功率平衡原理答案： A5、具有比例积分作用的控制系统，若积分时间T1选得太小，则（）A、积分作用太强，准确性降低B、积分作用太强，稳定性降低C、积分作用太弱，稳定性降低D、积分作用太弱，准确性降低答案： B6、对于异步电动机的定、转子之间的空气隙说法，错误的是（）A、空气隙越小,空载电流越小B、空气隙越大，漏磁通越大C、一般来说，空气隙做得尽量小D、空气除越小，转子转速越高答案： D7、（）的方法不能用于电机调速。

A、变电源频率B、变磁极对数C、变电源电压D、变电源相数答案： D8、关于船舶安全用电的说法，正确的是（）A、安全电压一律为36VB、皮肤潮湿时人体电阻显著下降，故禁止湿手触摸电气设备C、电气工具平时应挂在电气设备的防护栏杆上，以便于修理时使用D、电气设备着火，应使用泡沬灭火剂带电灭火答案： B9、将船舶电网与陆地电网相比较，说法错误的是（），A、交流船舶电力系统的额定频率一般沿用各国陆地上的频率标谁，我国通常采用50HzB、船舶电网的电压与频率易波动C、船舶电网的容量小D、船舶电网电站单机容量大答案： D10、若整步表指针顺时针旋转，则表明待并机组的频率（）运行机组的频率。

船舶机舱自动化船舶机舱自动化是指通过自动化技术和系统，对船舶机舱内部的各种设备、仪表和系统进行监控、控制和管理，以提高船舶的安全性、可靠性和效率。

船舶机舱自动化系统通常由以下几个方面的功能组成：监测、控制、报警和故障诊断。

1. 监测功能：船舶机舱自动化系统通过各种传感器和仪表，对船舶机舱内部的各种参数进行实时监测。

这些参数包括温度、压力、流量、液位、电压、电流等。

监测功能可以帮助船员实时了解机舱内部的状态，及时发现异常情况。

2. 控制功能：船舶机舱自动化系统可以根据监测到的参数，自动控制机舱内部的设备和系统。

例如，当发动机温度过高时，系统可以自动控制冷却系统启动，降低温度。

控制功能可以提高船舶的运行效率，减少人工干预的需求。

3. 报警功能：船舶机舱自动化系统可以根据预设的阈值，自动发出报警信号。

当机舱内部的参数超出正常范围时，系统会发出声音或光信号，提醒船员注意。

报警功能可以帮助船员及时发现并处理故障，防止事故发生。

4. 故障诊断功能：船舶机舱自动化系统可以通过分析监测到的参数数据，进行故障诊断。

系统可以自动判断设备或系统是否存在故障，并给出相应的诊断结果。

故障诊断功能可以帮助船员快速定位和修复故障，减少维修时间和成本。

船舶机舱自动化系统的设计和安装需要考虑以下几个方面的要求：1. 可靠性：船舶机舱自动化系统是船舶安全运行的重要组成部分，因此系统的可靠性是至关重要的。

系统应具备高可靠性，能够在恶劣的海洋环境下正常工作，并能够快速响应和处理各种异常情况。

2. 兼容性：船舶机舱自动化系统需要与船舶的其他系统进行集成，例如动力系统、导航系统等。

因此，系统应具备良好的兼容性，能够与其他系统进行数据交换和通信，实现信息共享和协同工作。

3. 可扩展性：船舶机舱自动化系统应具备良好的可扩展性，能够根据船舶的需求进行灵活调整和扩展。

系统应支持模块化设计，方便添加新的功能模块或替换老化的设备。

4. 易操作性：船舶机舱自动化系统应具备良好的易操作性，方便船员进行操作和管理。

船舶操纵系统图解船舶操纵系统第一节操纵系统概述为了满足船舶在各种工况下的航行需要，将船舶主机的起动、换向和调速等各装置联结成一个统一整体，并可集中控制的所有机构、设备和管路，总称为柴油机推进装置的操纵系统。

小型柴油机的推进装置，其起动、调速及换向系统的控制件距离近，通常分别设置，各自操纵。

近年来不少船舶也通过机械、气动等型式传输集中至机舱集控台或驾驶室，对推进装置集中操纵。

大、中型柴油机为操纵方便和工作可靠，都将各控制部分通过各种方式有机地联系以便集中控制和远程控制。

随着自动化技术和电子技术的发展，各种遥控技术已广泛地应用于柴油机的操纵机构。

特别是近年来电子计算机技术和微处理机已用于主机遥控、巡回检测和工况监视等方面，不仅大大减轻了轮机人员的劳动强度，改善了工作条件，还可以避免人为的操作差错，提高船舶运行的安全性、操纵性和经济性。

目前，主机遥控技术水平越来越高，船舶正朝着全面自动化和智能化的方向发展。

一、对操纵系统的要求在船舶柴油机中，操纵部分是最复杂的一部分，其部件多、零件杂、相互牵连制约，近代自动化技术和遥控技术在操纵系统的应用，更增加了操纵系统的复杂程度。

为了保证操纵系统能够可靠地工作，对船舶柴油机的操纵系统有下列基本要求：（1）必须能迅速而准确地执行起动、换向、变速和超速保护等动作，并能满足船舶规范上相应的要求。

（2）具有必要的连锁装置，以避免操作差错而造成事故。

起动连锁装置：盘车机未脱开不能起动，换向未到位不能起动。

换向连锁装置：转向与要求不符时不能起动，不允许在较高转速下换向，运转过程中不能自行换向。

滑油保安连锁装置：当滑油压力下降至许用下限值时，将油量调节杆推至零油位，使柴油机自行熄火停车。

（3）必须设有必要的监视仪表和安全保护、报警装置。

在操纵台（或遥控操纵台）上有转速、转向、气压、油压、水温等醒目的仪表，并对直接影响安全运行的有关压力和温度等置有报警装置和安全保护装置。

（4）操纵机构中的零部件必须灵活、可靠、不易损坏。

船舶机舱自动化船舶机舱自动化是指利用先进的技术和系统，对船舶机舱内的各种设备和系统进行自动化控制和监控的过程。

通过船舶机舱自动化系统，可以实现对船舶机舱内的发动机、泵、阀门、传感器等设备的远程控制、自动运行和实时监测，提高船舶的安全性、可靠性和效率。

船舶机舱自动化系统通常由以下几个部分组成：1. 控制系统：船舶机舱自动化系统的核心部分，负责对各种设备和系统进行控制。

控制系统通常由一台或多台工控机、PLC（可编程逻辑控制器）等组成，通过与设备和系统的接口进行通信，实现对其的控制。

2. 监控系统：船舶机舱自动化系统的重要组成部分，用于实时监测船舶机舱内各种设备和系统的运行状态。

监控系统通常由一台或多台监控终端、监控软件等组成，可以显示设备的运行参数、报警信息等，并提供历史数据记录和趋势分析功能。

3. 通信系统：船舶机舱自动化系统与船舶其他部分以及岸上监控中心进行数据交换和通信的系统。

通信系统通常由网络设备、通信接口等组成，可以通过有线或无线方式与其他设备进行数据传输和通信。

4. 传感器和执行器：船舶机舱自动化系统中的重要组成部分，用于感知船舶机舱内各种物理量，并将其转换为电信号进行处理。

传感器通常包括温度传感器、压力传感器、流量传感器等，而执行器包括电动阀门、电动泵等，用于实现对设备和系统的控制。

船舶机舱自动化系统的主要功能包括以下几个方面：1. 远程控制：通过船舶机舱自动化系统，可以实现对机舱内各种设备和系统的远程控制。

船舶的船员可以通过监控终端或者岸上监控中心，对机舱内的设备进行远程操作，提高操作的便捷性和安全性。

2. 自动运行：船舶机舱自动化系统可以实现对机舱内设备和系统的自动运行。

根据预设的参数和逻辑，系统可以自动控制设备的启停、调节设备的运行参数等，提高船舶的自动化程度和效率。

3. 实时监测：船舶机舱自动化系统可以实时监测机舱内各种设备和系统的运行状态。

通过传感器采集的数据，系统可以实时显示设备的运行参数，如温度、压力、流量等，并及时报警和记录异常情况，提高船舶的安全性和可靠性。

船舶机舱集中控制台的监控系统设计开题报告一、选题背景和意义随着船舶行业的发展，船舶机舱集中控制台的监控系统在船舶的运行中起着重要的作用。

船舶机舱集中控制台监控系统是指通过对机舱内各种设备、仪器、管道等状态进行监测和控制，实现机舱内的安全运行。

该系统的设计和运行效果直接影响到船舶的安全性、可靠性和经济性。

目前，船舶机舱集中控制台的监控系统多采用传统的有线设计，存在着布线复杂、工程量大、故障率高等问题。

而且，随着船舶的大小和功能的复杂性的增加，传统的监控系统设计已经无法满足船舶机舱集中控制台的需求。

因此，对船舶机舱集中控制台的监控系统进行优化和升级设计，变得十分必要。

本课题旨在研究船舶机舱集中控制台的监控系统设计，通过引入现代化的技术手段和方法，提高监控系统的实时性、可靠性和准确性，进而提高船舶的运行效率和安全性。

该研究对于船舶行业的发展具有重要意义。

二、研究内容和方法本课题的研究内容主要包括以下几个方面：1.研究船舶机舱集中控制台的监控系统的现状和存在的问题，分析传统设计的局限性和不足之处。

2.探索现代化的监控系统设计理念和技术手段，如无线传感器网络、云计算、大数据等，并分析其在船舶机舱集中控制台监控系统中的应用前景。

3.设计船舶机舱集中控制台监控系统的硬件和软件结构，包括传感器模块、数据采集模块、数据处理模块、人机交互界面等。

4.搭建实验平台，实际测量和监测船舶机舱的各种状态参数，并分析和评估监控系统设计的效果。

5.对比分析传统设计与优化设计的差异，并进行经济性和可行性的评估。

本课题主要采用文献研究法、实验研究法和对比分析法进行研究。

通过对文献的搜集和综述，了解船舶机舱集中控制台监控系统的现状和发展趋势，为后续的研究提供理论基础。

同时，搭建实验平台，对船舶机舱进行实际测量和监测，验证设计的可行性和有效性。

最后，通过对比分析传统设计与优化设计的差异，评估优化设计的经济性和可行性。

三、预期成果和应用价值本课题的预期成果包括：1.船舶机舱集中控制台监控系统的设计方案，包括硬件和软件的详细结构和参数。

船舶机舱自动化船舶机舱自动化是指利用先进的技术和设备，对船舶机舱内的各种系统进行自动化控制和监测，以提高船舶的安全性、可靠性和运行效率。

船舶机舱自动化系统通常包括主机控制系统、发电机控制系统、船舶动力管理系统、船舶消防系统、船舶排污系统等。

1. 主机控制系统主机控制系统是船舶机舱自动化的核心部分，用于控制和监测主机的运行状态。

该系统通过传感器采集主机的各项参数，如转速、温度、压力等，并根据预设的控制策略，自动调整主机的运行参数，以保证主机的安全运行和最佳性能。

2. 发电机控制系统发电机控制系统用于控制和监测船舶发电机的运行状态。

该系统通过传感器采集发电机的电压、电流、频率等参数，并根据负荷需求自动调整发电机的输出功率和电压稳定性，以满足船舶各种电气设备的供电需求。

3. 船舶动力管理系统船舶动力管理系统用于监测和控制船舶的动力系统，包括主机、发电机、蓄电池等。

该系统通过传感器采集各个动力系统的运行参数，并根据船舶的航行状态和负荷需求，自动调整动力系统的运行模式和功率分配，以实现船舶的能源优化管理和节能减排。

4. 船舶消防系统船舶消防系统用于监测和控制船舶机舱内的火灾风险，并采取相应的措施进行火灾的控制和灭火。

该系统通过火灾探测器、温度传感器等设备，实时监测机舱内的温度和烟雾浓度，并自动启动灭火装置或报警系统，以保证船舶机舱的安全。

5. 船舶排污系统船舶排污系统用于监测和控制船舶机舱内的废水和废气排放。

该系统通过传感器采集废水和废气的成分和浓度，并根据相关法规和标准，自动控制和调节废水和废气的处理设备，以达到环保要求和减少对海洋环境的污染。

船舶机舱自动化的优势在于提高了船舶的安全性和可靠性，减少了人为操作的误差和风险。

同时，船舶机舱自动化系统还可以实现船舶的智能化管理和远程监控，提高了船舶的运行效率和管理水平。

随着科技的不断进步，船舶机舱自动化系统将会越来越智能化和先进化，为船舶行业带来更多的发展机遇。

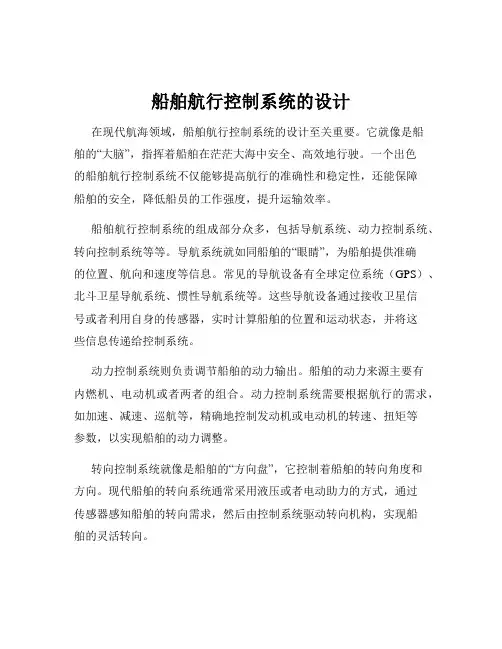

船舶航行控制系统的设计在现代航海领域，船舶航行控制系统的设计至关重要。

它就像是船舶的“大脑”，指挥着船舶在茫茫大海中安全、高效地行驶。

一个出色的船舶航行控制系统不仅能够提高航行的准确性和稳定性，还能保障船舶的安全，降低船员的工作强度，提升运输效率。

船舶航行控制系统的组成部分众多，包括导航系统、动力控制系统、转向控制系统等等。

导航系统就如同船舶的“眼睛”，为船舶提供准确的位置、航向和速度等信息。

常见的导航设备有全球定位系统（GPS）、北斗卫星导航系统、惯性导航系统等。

这些导航设备通过接收卫星信号或者利用自身的传感器，实时计算船舶的位置和运动状态，并将这些信息传递给控制系统。

动力控制系统则负责调节船舶的动力输出。

船舶的动力来源主要有内燃机、电动机或者两者的组合。

动力控制系统需要根据航行的需求，如加速、减速、巡航等，精确地控制发动机或电动机的转速、扭矩等参数，以实现船舶的动力调整。

转向控制系统就像是船舶的“方向盘”，它控制着船舶的转向角度和方向。

现代船舶的转向系统通常采用液压或者电动助力的方式，通过传感器感知船舶的转向需求，然后由控制系统驱动转向机构，实现船舶的灵活转向。

在设计船舶航行控制系统时，需要充分考虑船舶的特性和航行环境。

不同类型的船舶，如货船、客船、油轮等，其航行要求和特点各不相同。

货船通常更注重运输效率和经济性，而客船则更关注舒适性和安全性。

此外，航行环境也是一个重要的因素。

海洋中的风浪、水流、水深等都会对船舶的航行产生影响。

因此，控制系统需要具备良好的适应性和鲁棒性，能够在各种复杂的环境下稳定工作。

为了实现精确的控制，船舶航行控制系统采用了多种先进的技术和算法。

例如，PID 控制算法（比例积分微分控制算法）在船舶控制中得到了广泛的应用。

它通过对偏差的比例、积分和微分运算，来计算控制量，从而实现对船舶的精确控制。

此外，模糊控制、神经网络控制等智能控制算法也逐渐被应用到船舶航行控制中，以提高控制系统的性能和适应性。
