图9-2
[解答]
系统动作循环见下表，这个系统的主要特点是：用液控单向阀实现液压缸差动连接；回油节流调速；液压泵空运转时在低压下卸荷。
电磁铁动作顺序：
习题解答
试写出图所示液压系统的动作循环表，并评述这个液压系统的特点。
解答：该液压系统的动作循环表如下：
这是单向变量泵供油的系统，油泵本身可变速，工进过程中，可以通过调速阀配合调速。
执行机构为活塞杆固定的工作缸。
通过三位五通电液换向阀换向。
实现快进、工进、停留、快退、停止的工作过程如下：
快进时：1YA通电，液压油进入工作缸的左腔，推动缸筒向左运动，由于3YA也通电，液控单向阀有控制油，工作缸右腔的油经过三位阀也进入工作缸左腔，油缸实现差动快进。
工进时：3YA断电，油缸右腔的回油经调速阀回油箱，缸筒以给定的速度工进，可实现稳定调速。
工进到终点，缸筒停留短时，压力升高，当压力继电器发出动作后，1YA断电，2YA通电，泵来的压力油经液控单向阀进入缸筒右腔，推动缸筒快速退回。
退回至终点停止。
图所示的压力机液压系统，能实现“快进、慢进、保压、快退、停止”的动作循环，试读懂此系统图，并写出：包括油路流动情况的动作循环表。
解答：
图所示的液压系统，如按规定的顺序接受电器信号，试列表说明各液压阀和两液压缸的工作状态。
解答：
回路动作原理如图所示。
1、Ⅰ缩回，Ⅱ不动
2 、Ⅰ伸出，Ⅱ不动
3、Ⅰ不动，Ⅱ伸出
4、Ⅰ不动，Ⅱ缩回
5、Ⅰ不动，Ⅱ伸出
6、Ⅰ伸出，Ⅱ不动。
优秀论文审核通过未经允许切勿外传目录引言............................................................................................................................................正文............................................................................................................................................1.1 液压传动系统的特点.........................................................................................1.2 液压传动应用于汽车起重机上的优缺点 ........................................................2 汽车起重机总体方案设计 ...........................................................................................2.1 传动型式的选定.................................................................................................2.2 动力装置的选定.................................................................................................2.3 起升机构液压油路方案设计 ............................................................................2.4 支臂控制机构液压油路方案设计 ....................................................................2.5 回转机构液压油路方案设计 ............................................................................2.6 支腿机构液压油路方案设计 ............................................................................3 起重机液压系统元件的选择 ......................................................................................3.1汽车起重机液压系统功能、组成和工作特点 ...............................................3.2 典型工况分析及对系统的要求 (1)4 起重机各液压回路组成原理和性能分析 (1)4.1 汽车起重机典型液压系统原理图 (1)4.2 起升回路 (1)4.3 变幅回路 (1)4.4 伸缩回路 (1)4.5 回转回路 (1)4.6 支腿回路 (1)4.7 制动回路 (1)5 起重机液压系统的常见故障及预防 (2)5.1 起重机液压系统的主要故障 (2)5.2 汽车起重机液压系统故障的预防 (2)5.3 起重机液压系统故障的排除 (2)结论 (2)致谢 (2)参考文献 (2)引言汽车起重机是各种工程建筑广泛应用的起重设备,是用来对物料进行起重、运输、装卸或安装等作业的机械设备，在工业和民用建筑中作为主要施工机械而得到广泛运用。
液压系统应用实例及分析液压系统，在工程领域中广泛应用于各种机械设备中，提供了强大的力量和可靠性。
以下是几个典型的液压系统应用实例及分析。
1. 挖掘机挖掘机是一种常见的工程机械设备，其液压系统用于提供机械臂的力量和控制。
液压马达和液压缸驱动机械臂和斗杆的伸缩和旋转运动。
液压系统的主要优势是能够提供足够的力量以应对重工作量，并且具有精确的运动控制，使得挖掘机能够精确地进行各种工作，如挖掘、装载和解体。
2. 压力机压力机是一种用于冷压和热压工艺的设备，液压系统用于提供高压力和精确的压力控制。
液压泵提供高压液体，并通过液压缸将力传递到工作台或模具上。
液压系统可根据需要调整压力和速度，实现产品的压制和形状调整。
液压系统的优势在于其高压力输出和可靠性，使得压力机能够在高负荷条件下进行长时间运行。
3. 汽车制动系统液压制动系统是汽车重要的安全设备，用于控制汽车的制动力和转向力。
制动时，驾驶员通过踩下踏板使液压油压力增加，液压力传递到制动腌盘上的刹车片。
液压制动系统的优势在于其响应速度快、可靠性高、刹车力量可调节。
此外，液压制动系统还能适应各种行驶条件和速度，保证了汽车行驶时的安全性。
4. 风力发电装置风力发电装置中的液压系统常用于调节叶片角度和旋转转速。
液压马达和液压缸用于精确地调整叶片角度，以最大化风力的捕捉效率。
液压系统还能通过调节转子的转速来保护发电机和风力机。
液压系统的主要优势是响应速度快，能够提供精确的动力控制，并且能够适应不同的风力条件，使风力发电装置能够在各种风速下高效运行。
总的来说，液压系统在工程领域中的应用非常广泛，并且在许多机械设备中都能发挥重要的作用。
液压系统具有高压力输出、精确的运动控制和可靠性等优势，能够满足不同应用需求。
随着科技的进步和工程技术的不断发展，液压系统将继续在各个领域中发挥重要的作用，并不断得到改进和创新。

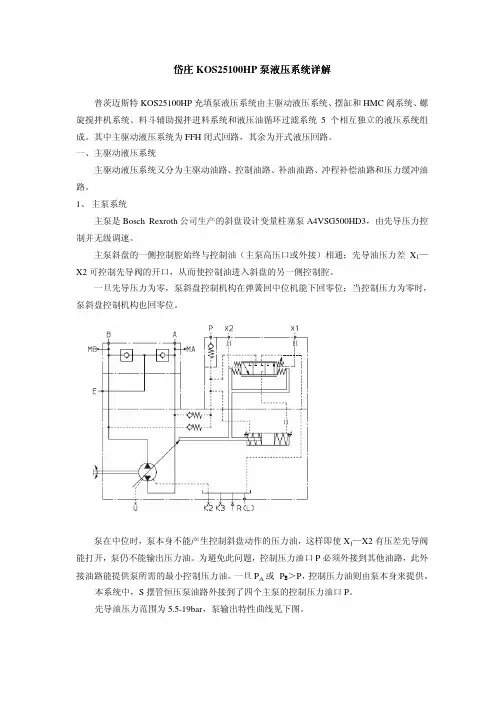

岱庄KOS25100HP泵液压系统详解普茨迈斯特KOS25100HP充填泵液压系统由主驱动液压系统、摆缸和HMC阀系统、螺旋搅拌机系统、料斗辅助搅拌进料系统和液压油循环过滤系统5个相互独立的液压系统组成。
其中主驱动液压系统为FFH闭式回路，其余为开式液压回路。
一、主驱动液压系统主驱动液压系统又分为主驱动油路、控制油路、补油油路、冲程补偿油路和压力缓冲油路。
1、主泵系统主泵是Bosch Rexroth公司生产的斜盘设计变量柱塞泵A4VSG500HD3，由先导压力控制并无级调速。
主泵斜盘的一侧控制腔始终与控制油（主泵高压口或外接）相通；先导油压力差X1—X2可控制先导阀的开口，从而使控制油进入斜盘的另一侧控制腔。
一旦先导压力为零，泵斜盘控制机构在弹簧回中位机能下回零位；当控制压力为零时，泵斜盘控制机构也回零位。
泵在中位时，泵本身不能产生控制斜盘动作的压力油，这样即使X1—X2有压差先导阀能打开，泵仍不能输出压力油。
为避免此问题，控制压力油口P必须外接到其他油路，此外接油路能提供泵所需的最小控制压力油。
一旦P A或P B＞P，控制压力油则由泵本身来提供。
本系统中，S摆管恒压泵油路外接到了四个主泵的控制压力油口P。
先导油压力范围为5.5-19bar，泵输出特性曲线见下图。
2、主驱动油路主驱动油路由四个排量为500ml/r的主泵（127.1、127.2、127.3、127.4）和两个液压油缸（101.1、101.2）组成FFH闭式液压回路。
四个主泵的A口和B口分别直接与两个驱动油缸相连，两油缸同侧腔（有杆腔）相连。
当主泵A口或B口输出压力油，进入一个油缸，形成两驱动油缸一进一退，作功后液压油大部分从另一个油缸回主泵的B口或A口，其中约12%通过四个冲洗阀（139.1、139.2、139.3、139.4）进入散热器132.1冷却后回油箱。
当主泵换向，油缸即换向。
大量高压液压油高速通过液压控制阀内腔流道时会受到阻尼，产生热量、压力损失和能量损耗。
典型液压传动系统实例分析(总32页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第四章典型液压传动系统实例分析第一节液压系统的型式及其评价一、液压系统的型式通常可以把液压系统分成以下几种不同的型式。
1．按油液循环方式的不同分按油液循环方式的不同，可将液压系统分为开式系统和闭式系统。
（1）开式系统如图所示，开式系统是指液压泵1从油箱5吸油，通过换向阀2给液压缸3（或液压马达）供油以驱动工作机构，液压缸3（或液压马达）的回油再经换向阀回油箱。
在泵出口处装溢流阀4。
这种系统结构较为简单。
由于系统工作完的油液回油箱，因此可以发挥油箱的散热、沉淀杂质的作用。
但因油液常与空气接触，使空气易于渗入系统，导致工作机构运动的图开式系统不平稳及其它不良后果。
为了保证工作机构运动的平稳性，在系统的回油路上可设置背压阀，这将引起附加的能量损失，使油温升高。
70在开式系统中，采用的液压泵为定量泵或单向变量泵，考虑到泵的自吸能力和避免产生吸空现象，对自吸能力差的液压泵，通常将其工作转速限制在额定转速的75％以内，或增设一个辅助泵进行灌注。
工作机构的换向则借助于换向阀。
换向阀换向时，除了产生液压冲击外，运动部件的惯性能将转变为热能，而使液压油的温度升高。
但由于开式系统结构简单，因此仍为大多数工程机械所采用。
（2）闭式系统如图所示。
在闭式系统中，液压泵的进油管直接与执行元件的回油管相联，工作液体在系统的管路中进行封闭循环。
闭式直系统结构较为紧凑，和空气接触机会较少，空气不易渗入系统，故传动的平稳性好。
工作机构的变速和换向靠调节泵或马达的变量机构实现，避免了在开式系统换向过程中所出现的液压冲击和能量损失。
但闭式系统较开式系统复杂，由于闭式系统工作完的油液不回油箱，油液的散热和过滤的条件较开式系统差。
为了补偿系统中的泄漏，通常需要一个小容量的补油泵进行补油和散热，因此这种系统实际上是一个半闭式系统。
Internal Combustion Engine&Parts 1定量液压系统定量液压系统是目前国内装载机采用最多也是技术最成熟的一种液压系统，主要是通过齿轮泵供油，属于溢流调速系统。
通常情况下整机有两个齿轮泵，转向泵主要负责转向液压系统供油，工作泵主要负责工作液压系统供油，有些系统的先导和制动也是由转向泵提供油源。
由于正常工况下转向液压系统需求流量比较小，齿轮泵又无法实现变排量供油，因此会产生很大一部分的能量损失。
意识到这个问题后，另一种较为先进的液压系统被逐步应用，即双泵合流转向优先液压系统，典型的液压系统原理如图1所示。
双泵合流转向优先系统即在转向系统中增加优先阀，首先需要满足转向系统的正常工作，当转向液压系统不工作或者需求流量很小的时候，转向齿轮泵的多余流量合流到工作液压系统，这样就减少了转向系统的空载损失，同时又可以在满足三项和要求的前提下适时减小工作泵排量。
这种液压系统安装简单、成本较低、技术相对很成熟，但是效率较低、能耗较高，目前普遍应用在国内中低端装载机上。
2定变量液压系统定变量液压系统是在定量系统的基础上做了改进，将转向齿轮泵换成负载敏感变量泵，同时配备负载敏感闭中位转向控制阀，也就是说转向系统设计为负载敏感液压系统，工作泵还是选择齿轮泵，但是在工作泵出口设计高压卸荷阀，分配阀选择开中位机能，整机液压系统是定量与变量系统相结合的定变量液压系统。
典型的定变量系统原理图如图2所示。
浅析几种常见的装载机液压系统吴国梁（约翰迪尔（天津）有限公司，天津300457）摘要:装载机是一种常见的工程机械，其机动性好、操作灵活、作业效率高,在基础设施建设中发挥着举足轻重的作用。
液压系统则是装载机的核心组成部分，不同类型的液压系统在成本、安装以及能耗方面均有很大差别。
目前主流装载机的液压系统主要有以下几种类型，定量液压系统、定变量液压系统和全变量液压系统三种。
本文将从系统组成、简单原理、成本及能耗等方面分别介绍这几种不同的装载机液压系统。
