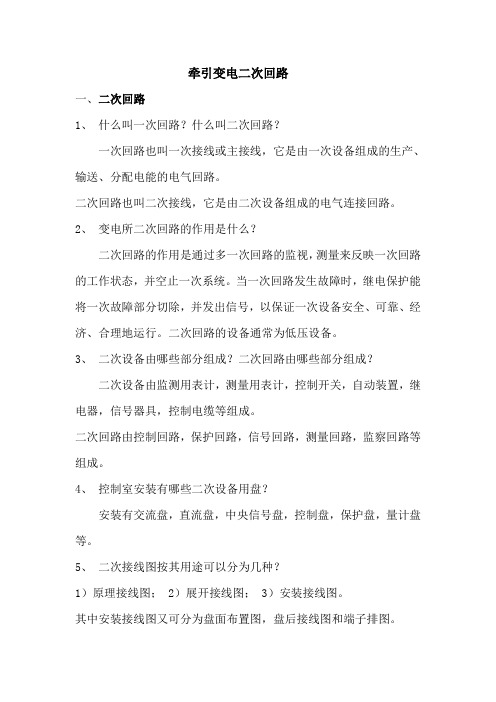

牵引变电二次回路一、二次回路1、什么叫一次回路？什么叫二次回路？一次回路也叫一次接线或主接线，它是由一次设备组成的生产、输送、分配电能的电气回路。
二次回路也叫二次接线，它是由二次设备组成的电气连接回路。
2、变电所二次回路的作用是什么？二次回路的作用是通过多一次回路的监视，测量来反映一次回路的工作状态，并空止一次系统。
当一次回路发生故障时，继电保护能将一次故障部分切除，并发出信号，以保证一次设备安全、可靠、经济、合理地运行。
二次回路的设备通常为低压设备。
3、二次设备由哪些部分组成？二次回路由哪些部分组成？二次设备由监测用表计，测量用表计，控制开关，自动装置，继电器，信号器具，控制电缆等组成。
二次回路由控制回路，保护回路，信号回路，测量回路，监察回路等组成。
4、控制室安装有哪些二次设备用盘？安装有交流盘，直流盘，中央信号盘，控制盘，保护盘，量计盘等。
5、二次接线图按其用途可以分为几种？1）原理接线图； 2）展开接线图； 3）安装接线图。
其中安装接线图又可分为盘面布置图，盘后接线图和端子排图。
6、对二次回路电缆截面有什么要求？电缆回路的铜芯电缆截面不小于1.5mm2，铝芯电缆截面不小于2.5mm2,带有距离保护的电压回路采用4mm2的铜芯电缆，电流回路的铜芯电缆不小于2.5mm2。
7、更换电缆的注意事项有哪些？1）拆线前要与图纸校对做好原始记录；2）所换上的电缆应考虑截面，芯数必须满足回路最大负载电流的要求，并对新电缆进行绝缘电阻测定；3）断开所有接线并检查确无电压后工作；4）拆除有关的电缆卡子；5）将运行电缆与该电缆脱离接触，并防止转角处拉坏电缆；6）接上电缆，接线完毕，要进行必要的核对和传动试验检查。
8、清扫二次回路应注意什么？1）人员不得进入高压分间或防护栅内，同时与带电部分之间的距离要符合规定，作业地点附近有高压设备时，要在作业地点周围设围栅或相应的标示牌；2）使用互感器的二次回路均要有可靠的保护接地；3）直流回路不得接地或短路；4）根据作业要求要进行断路器的分合闸试验时，必须经值班人员同意方可操作，作业完毕时，要报告值班员。
