汽车主动安全与被动安全结构PPT课件

EBA（紧急刹车辅助系统）
电脑根据刹车踏板上侦测到的刹车动作， 来判断驾驶员对此次刹车的意图，如属 于紧急刹车，则指示刹车系统产生更高 的油压使ABS发挥作用，从而使刹车力更 快速的产生，缩短刹车距离。
被动安全
为避免或减轻人员在车祸中受到伤害而采取的 安全设计称为被动安全设计，如安全带，安全 气囊，车身的前后吸能区，车门防撞钢梁都属 被动安全设计。它们都是在车祸发生后才起作 用的。
安全带 预紧式安全带 安全气囊(SRS) 侧门防撞钢梁
安全带：
是为了固定乘员身体以避免发生碰撞而 设置的，主要有两点式和三点式两种， 两点式只固定乘员的腰部，不能固定上 半身，一般不用在前座，三点式在两点 的基础上加一根斜跨到肩部固定上半身 的带子，固定带子的固定点有三处，它 可固定乘员的上半身，提高了安全性
当汽车以48km/h速度发生正面碰撞，90ms时，人体在 转向盘接触处受力约90000N，下肢多处骨折，头部和 巡捕的手上程度大大超过容许程度，一般来说，死亡 在所难免。
无安全气囊，前乘员未系安全带时的 碰撞情形
但汽车以48km/h速度发生正面碰撞时，千册患处造成 下肢骨折外，面部受严重损害，胸部损伤相对小些，但 头部的损伤导致成员的死亡。
无安全气囊，驾驶员系上安全带 时的碰撞情形
当汽车以48km/h速度发生正面碰撞时，驾驶员头部受伤 较重，胸部由于被安全带约束，可产生近10000N的力，造 成胸骨和肋骨的骨折。
有安全气囊，驾驶员未系安全带时的碰撞情形
但汽车以48km/h速度发生正面碰撞时，向前快速运动的人体充分 与安全气囊作用，释放能量。作用在安全气囊上的力约为10000N， 转向轴所受的分力约为9000N,切向分力约为6000N。安全气囊将人 体头部和胸部同驾驶室前部结构（如风挡、转向盘）隔开。避免了 头部和胸部的原种损伤。
安全气囊(SRS)：
当车辆前端发生了强烈的碰撞，安全气囊就会 瞬间从方向盘内“蹦”出来，垫在方向盘与驾 驶者之间，防止驾驶者的头部和胸部撞击到方 向盘或仪表板等硬物上（安全气囊并不是不分 大小的碰撞都会出来的，它对正面碰撞的受力 和接触面积都有要求的，一般在时速40公里以 上的正面撞击，以及车辆中心左右各约30°角 的正侧面撞击时，才会感应产生作用）。
安全气囊(SRS)
工作过程：当传感器侦测撞车的强烈程 度，传递出信号；气体发生器根据信号 指示产生点火动作，点燃固态燃料并产 生气体（多为氮气）向气囊充气，使气 囊迅速膨胀，当膨胀起来后气囊又立即 泄气， 防止乘员在撞上它以后反弹回来 的二次伤害。
安全气囊
无安全气囊，驾驶员未系安全带时的 碰撞情形

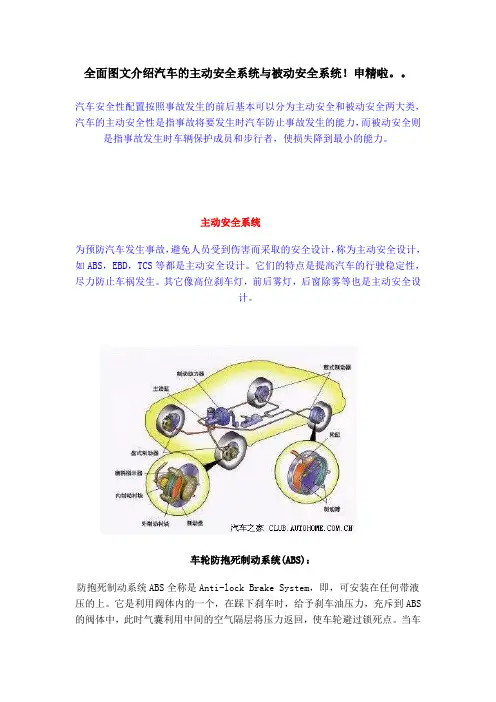

汽车的主动安全
为预防汽车发生事故，避免人员受到伤 害而采取的安全设计，称为主动安全设 计，如ABS，EBD，TCS，ESP等都是主 动安全设计。它们的特点是提高汽车的 行驶稳定性，尽力防止车祸发生。其它 像高位刹车灯，前后雾灯，后窗除雾等 也是主动安全设计。
ABS（防抱死制动系统）
它通过传感器侦测到的各车轮的转速，由计算 机计算出当时的车轮滑移率，由此了解车轮是 否已抱死，再命令执行机构调整制动压力，使 车轮处于理想的制动状态（快抱死但未完全抱 死）。
汽车的车身结构与安全
承载式车身 没有刚性车架，只是加强了车头，侧围，车尾，
底板等部位，车身和底架共同组成了车身本体 的刚性空间结构。 优点：具有较大的抗弯曲和抗扭转的刚度，质 量小，高度低，装配简单，高速行驶稳定性较 好。整体式车身比较安全。 缺点：底盘强度远不如大梁结构的车身，当四 个车轮受力不均匀时，车身会发生变形，另外 制造成本偏高
对ABS功能的正确认识：能在紧急刹车状况下， 保持车辆不被抱死而失控，维持转向能力，避 开障碍物。在一般状况下，它并不能缩短刹车 距离
Eபைடு நூலகம்D（电子制动力分配系统）
它必须配合ABS使用，在汽车制动的瞬间， 分别对四个轮胎附着的不同地面进行感 应、计算，得出摩擦力数值，根据各轮 摩擦力数值的不同分配相应的刹车力， 避免因各轮刹车力不同而导致的打滑， 倾斜和侧翻等危险。
汽车安全与维护之主动安全和被动安全
汽车的车身结构与安全
非承载式车身 ：汽车具有刚性车架。
优点：有独立的大梁（即车架），底盘 强度较高，抗颠簸性能好，此外即使四 个车轮受力不均匀，也由车架承担，而 不会传递到车身上去。
缺点:车身比较笨重，质量大，高速行驶 稳定性较差。目前轿车基本不用非承载 式车身，主要用于越野车，货车和客车。
ESP（电子稳定程序）
它实际上也是一种牵引力控制系统，与 其它牵引力控制系统比较，ESP不但控制 驱动轮，而且控制从动轮。它通过主动 干预危险信号来实现车辆平稳行驶。如 后轮驱动汽车常出现的转向过多情况， 此时后轮失控而甩尾，ESP便会放慢外侧 的前轮来稳定车子；在转向过少时，为 了校正循迹方向，ESP则会放慢内后轮， 从而校正行驶方向。
汽车的车身结构与安全
一体式侧围（BODYSIDE） 是由整体钢板冲压成形的，最大限度的构建起
安全的车内空间，防止侧面撞击给乘客带来的 伤害属于GOA车身的必备设计理念，GOA车身 为GlobalOutstandingAssessmen（世界顶级水 准的安全设计）。核心技术是具有高强度座舱 和冲击能量高效吸收能力的车身结构。目前只 有极少数厂家使用一体式体围。
ASR/TCS（牵引力控制系统）
汽车在光滑路面制动时，车轮会打滑，甚至使 方向失控。同样，汽车在起步或急加速时，驱 动轮也有可能打滑，在冰雪等光滑路面上还会 使方向失控而出危险。TCS就是针对此问题而 设计的。它依靠电子传感器探测到从动轮速度 低于驱动轮时(这是打滑的特征)，就会发出一 个信号，调节点火时间、减小气门开度、减小 油门、降挡或制动车轮，从而使车轮不再打滑。 TCS可以提高汽车行驶稳定性，避免加速过度 与甩尾失控的危险。
预紧式安全带
当汽车发生碰撞事故的一瞬间，乘员尚未向前 移动时它会首先拉紧织带，立即将乘员紧紧地 绑在座椅上，然后锁止织带防止乘员身体前倾， 有效保护乘员的安全。它除了有普通安全带卷 收器的收放织带功能外，还有控制装置和预拉 紧装置，它们的功能是当车速发生急剧变化时， 能够在0.1s左右加强对乘员的约束力，固定乘 员在座位上，最大限度的降低伤害。它也可归 于主动安全类。
