污水泵站沉井施工技术1、工程概况大坑口污水泵站是通过加压将____市____溪污水经跨江管道输送到江南污水处理厂的一个加压污水泵站。
泵站位于____市大坑口____溪旁，经多方案比较优化，泵站构造设计为沉井构造，这也是目前____市在建最大的沉井构造之一。
沉井构造尺寸为28.6米×23米，下沉深度为16.1米。
2、水文地质情况、气候条件泵站地面高程73.2m，沉井底部高程为57.4m泵站场地土层自上而下分别为杂填土①粉质粘土②粉质粘土③圆砾④粉砾⑤和泥岩。
场地地下水主要为贮存于填土层____市气候为亚热带气候，长夏无冬，雨量充分，降雨多集中在5～9月间，约占全年降雨量的72％左右。
3、沉井施工方案沉井根据设计井壁形式，采取分2次制作、1次下沉，施工顺序为：挖基坑;铺设砂垫层，安装垫架;制作底节、第二节沉井、隔墙;拆掉垫架、模板、挖土下沉到设计深度;沉井封底、浇筑钢筋砼底板;制作第三节沉井。
4、沉井构造下沉受力计算根据以往经验，沉井高度大于12m，浇筑困难，下沉易引起倾斜，本沉井高达16.1m，采取分节制作，分节高度应保证其稳定性，使沉井能在自重下顺利下沉，沉井下沉系数计算如下：K=Q/L（H-2.5）f其中：K—沉井下沉系数Q—井壁自重H—井壁高度L—井壁外周长f—土壤的摩擦系数第一次下沉系数（包括第一、二节沉井和底梁、隔墙）：K=（539+346.42+151.8+26.38+89.7+40.5）×24／100.4×（16.1-6-2.5）×25＝1.5＞1.15本沉井根据沉井井壁设计分节，采取分三节制作，高度分别为7.1m，5.5m，3.5m，浇筑程序是第一、二节沉井砼和底梁、隔墙砼浇好后，待其到达设计强度100%后，即开展下沉12.1m然后开展封底、浇注设备平台、浇筑第三层沉井砼。
5、沉井施工过程5.1施工坑开挖沉井采取在基坑中制作，以减少下沉深度，降低施工作业面。

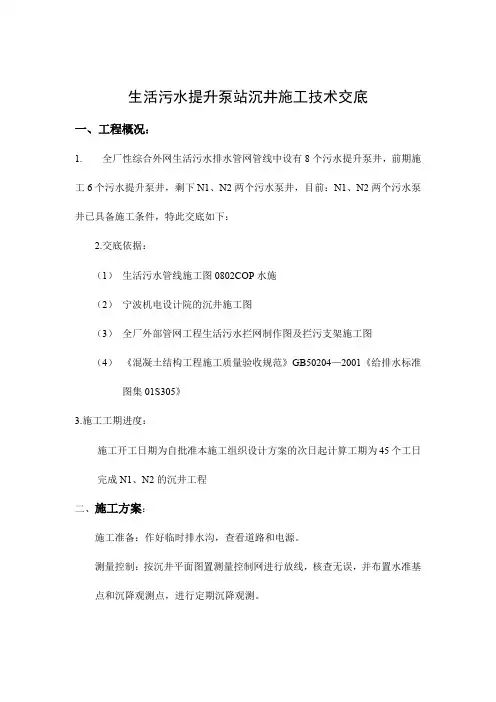

生活污水提升泵站沉井施工技术交底一、工程概况：1. 全厂性综合外网生活污水排水管网管线中设有8个污水提升泵井，前期施工6个污水提升泵井，剩下N1、N2两个污水泵井，目前：N1、N2两个污水泵井已具备施工条件，特此交底如下：2.交底依据：（1）生活污水管线施工图0802COP水施（2）宁波机电设计院的沉井施工图（3）全厂外部管网工程生活污水拦网制作图及拦污支架施工图（4）《混凝土结构工程施工质量验收规范》GB50204—2001《给排水标准图集01S305》3.施工工期进度：施工开工日期为自批准本施工组织设计方案的次日起计算工期为45个工日完成N1、N2的沉井工程二、施工方案：施工准备：作好临时排水沟，查看道路和电源。
测量控制：按沉井平面图置测量控制网进行放线，核查无误，并布置水准基点和沉降观测点，进行定期沉降观测。
施工顺序：定位放样挖基坑填砂垫层铺枕木浇砼垫层绑轧钢筋立模浇井壁砼拆模抽枕木挖砼试块制作土下沉封底钢筋砼底板立顶板模板绑顶板钢筋浇顶砼试块制作板砼拆模。
沉井制作：1）、基坑：采取在基坑中制作，基坑挖至距地面约2.5米，基坑下口坡脚刃脚外壁向外廷伸1m ,放坡45°，四周设排水沟，使地下水位降至基坑底面下。
2）、垫层、铺设枕木、刃脚制作：填砂垫层，铺设厚度60㎝，洒水并用平板振捣器震实。
用C10砼厚10㎝找平，平整度控制在±10㎜以内，铺设枕木，每米安放一根，对称布置。
在垫木上支设刃脚，井壁模板，铺设垫木应使其顶面保持在同一水平面上，用水准仪找平。
砂垫层厚度计算：砂垫层厚度h=[（G/Qd）-L]/2tg Ø,其中式中G：沉井单位长度重（KN/m），G=120Qd：砂垫层容许承载力，取Qd=80KN/㎡L：垫木长度，L=1mØ:砂垫层扩散角，Ø=22.5°h=(120/80-1)/(2×0.4)=0.625m取h=0.6m取砂垫层厚度H=0.6m，砂垫层宽度为井外壁向外廷伸0.5m。
某污水主干管泵站沉井施工方案一、项目背景和目的本项目旨在新建一座污水主干管泵站沉井，将周边污水收集并运送至处理厂。
本方案将详细描述沉井施工的步骤和要点，确保工程质量和安全。
二、施工准备1.详细调查设计图纸，并与设计方进行沟通，确保施工图纸的准确性。
2.准备施工所需的材料和设备，包括钢筋、混凝土、水泥、挖掘机、泵车等。
3.制定施工计划和安全方案，确保施工过程的顺利进行和安全。
三、施工步骤1.标高测量和放样根据设计要求，确定沉井地坪标高，进行测量，并根据平面图进行放样。
2.挖掘和开挖根据设计深度，使用挖掘机进行开挖工作，同时确保周围建筑物的安全，并及时清理废土。
3.青砖墙施工在开挖完毕后，进行青砖墙的施工。
首先在沉井四周开挖基坑，然后按照设计要求进行基坑的作业和青砖墙的砌筑。
在砌筑过程中，需要严格按照水平和垂直的要求进行施工，并及时清理构造物内的泥浆。
4.钢筋绑扎和混凝土浇筑在青砖墙施工完毕后，进行钢筋绑扎工作。
根据设计要求，在墙体和地面上按照规定间距绑扎钢筋，并及时清理钢筋焊接点上的锈蚀。
绑扎完毕后，进行混凝土浇筑。
浇筑前需检查模板的坚固性，并在浇筑时使用振动棒确保混凝土的均匀性。
5.设备安装和调试待混凝土完全凝固后，进行设备的安装工作。
根据设计要求，安装泵以及相关附件，并进行管道的连接和密封。
安装完毕后，进行设备的调试和试运行，确保设备运转正常。
6.完成阶段性验收和污水泵站的竣工经专业人员检查和验收后，确保沉井施工符合设计要求，达到验收标准。
随后，进行沉井的卫生检查和清理工作，确保沉井周围安全无隐患。
最后，办理竣工手续，完成污水主干管泵站的建设。
四、施工安全措施1.施工期间严禁人员在沉井内进行作业，严格按照操作规程进行施工。
2.设备安装过程中，要求安全员全程监督，确保施工人员和设备的安全。
3.在施工现场设置安全防护标志和警示牌，引导施工人员遵守安全规则。
4.严禁超载作业，以确保挖掘机和泵车的安全运作。

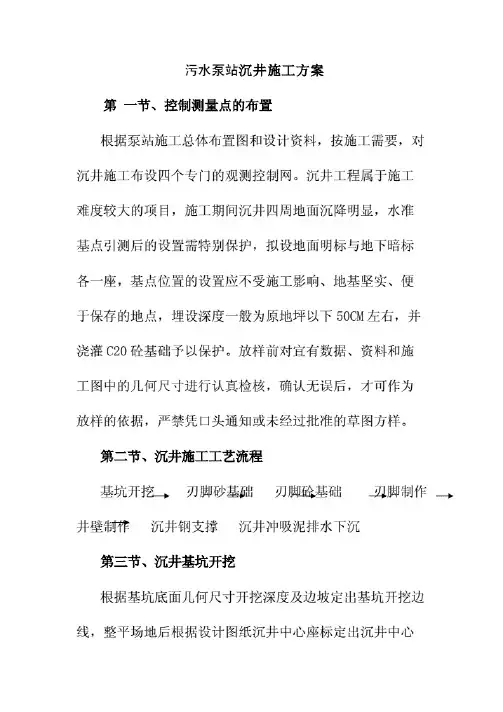

污水泵站沉井施工方案第一节、控制测量点的布置根据泵站施工总体布置图和设计资料，按施工需要，对沉井施工布设四个专门的观测控制网。
沉井工程属于施工难度较大的项目，施工期间沉井四周地面沉降明显，水准基点引测后的设置需特别保护，拟设地面明标与地下暗标各一座，基点位置的设置应不受施工影响、地基坚实、便于保存的地点，埋设深度一般为原地坪以下50CM左右，并浇灌C20砼基础予以保护。
放样前对宜有数据、资料和施工图中的几何尺寸进行认真检核，确认无误后，才可作为放样的依据，严禁凭口头通知或未经过批准的草图方样。
第二节、沉井施工工艺流程基坑开挖刃脚砂基础刃脚砼基础刃脚制作井壁制作沉井钢支撑沉井冲吸泥排水下沉第三节、沉井基坑开挖根据基坑底面几何尺寸开挖深度及边坡定出基坑开挖边线，整平场地后根据设计图纸沉井中心座标定出沉井中心桩以及纵横轴线控制桩，并测设控制桩的攀线桩，作为沉井制作及下沉过程的控制桩。
基坑土用机械开挖，自卸车装运。
为了减少沉井的下沉深度适当增加深基坑的开挖深度，但若挖出表土硬壳层后坑底为很软弱淤泥则不宜挖出表面硬土，决定合理深度应通过综合比较。
基坑平面尺寸一般比沉井大2.0米～3.0米，以能满足施工人员绑扎钢筋及树立外模为原则，边坡坡度取1：0.5。
基坑底部若有暗浜、土质松软的土层应予清除。
在井壁中心线的两侧各1M的范围内回填砂性土整平振实，以免沉井在制作过程中发生不均运沉陷。
第四节、刃脚制作基础砂垫层应分层铺设，可根据具体条件选用振实、夯实或压实等方法。
适当加水分层夯实，做好一层经检验合格后再做一层，采用平板式振动器时松铺砂层的分层厚度取20～25cm。
砂垫层再铺设后基坑内应不断用清水泵排水，确保砂的干容重不小于1.6T/m3。
第五节、沉井井体制作、沉井下沉1、模板制作安装核支撑沉井模板核钢筋的施工顺序为：支设内模绑扎钢筋支设外模沉井的内模宜一次性安装完毕。
刃脚底模应用水平尺进行校平，使之保持在同一水平面上。
