三相三电平并网逆变器研究与设计

T型三电平并网逆变器的设计与实现T型三电平并网逆变器是一种新型的并网逆变器，通过使用T型拓扑结构和PWM控制技术，实现了高效率、低损耗和低谐波输出的特点。

在太阳能电池、风能等可再生能源并网系统中，T型三电平并网逆变器可以有效提高系统的性能并减少对电网的影响。

1.T型三电平并网逆变器的设计原理T型三电平并网逆变器采用T型拓扑结构，其中包括两个IGBT功率开关管和一个中性点电容。

逆变器的输出端连接一个LC滤波器，用以减小输出波形的谐波。

逆变器的PWM控制采用了三电平调制技术，通过控制IGBT功率开关管的导通与关断，实现对输出电压的精确控制。

T型三电平并网逆变器的工作原理如下：当逆变器的DC电压输入为Vdc时，通过PWM控制技术，将DC电压变换为交流电压输出。

在每个半个周期中，逆变器的输出电压可以取三个水平值：-Vdc、0和Vdc。

通过控制IGBT功率开关管的导通与关断，可以实现输出电压的平滑变化，从而减小输出波形的谐波含量。

在设计T型三电平并网逆变器时，首先需要确定逆变器的功率容量、输入电压范围和输出电压频率等参数。

然后选择合适的功率开关器件、驱动电路和控制策略，设计逆变器的拓扑结构和控制电路。

在逆变器的实现过程中，需注意以下几点：（1）功率开关器件选择：逆变器的功率开关器件需要能够承受高频率、高电压和高电流的工作环境。

常用的功率开关器件包括IGBT、MOSFET等。

（2）驱动电路设计：驱动电路需要能够精确控制功率开关器件的导通与关断，防止出现交叉导通和短路现象。

常用的驱动电路包括光耦隔离、反嵌极电路等。

（3）PWM控制策略：逆变器的PWM控制需要根据需求设计合适的调制算法，以实现输出电压的精确控制和谐波抑制效果。

（4）滤波器设计：逆变器的输出端连接一个LC滤波器，用以减小输出波形的谐波含量。

滤波器的参数需要根据系统的输出频率和电压等参数进行优化设计。

在实际应用中，T型三电平并网逆变器可以广泛应用于太阳能电池、风能等可再生能源系统中，提高系统的效率和稳定性。

三电平光伏并网逆变器的控制策略研究的开题报告一、立题背景及研究意义随着全球能源需求的不断增加，可再生能源的应用也在不断扩大。

光伏电力作为一种重要的可再生能源，在全球范围内得到广泛应用。

在光伏发电系统中，逆变器负责将直流电转换为交流电，并将电力输出到电网。

而三电平光伏并网逆变器因其具有高效、可靠、高质量的输出波形等特点，越来越受到人们的关注和喜爱。

然而，三电平光伏并网逆变器也存在一些问题。

如何对其进行有效的控制和优化，提高其运行效率和性能，是当前研究的热点和难点。

因此，本文旨在研究三电平光伏并网逆变器的控制策略，探究其在提高光伏发电系统性能和经济性方面的作用，具有重要的理论意义和实际应用价值。

二、研究内容和研究方法本文将研究三电平光伏并网逆变器的控制策略，主要包括以下内容：1. 介绍三电平光伏并网逆变器的基本原理和工作特点。

2. 分析当前三电平光伏并网逆变器控制策略的优缺点，归纳其存在的问题和挑战。

3. 提出改进方案，并探究新的控制策略的可行性和有效性。

4. 利用仿真软件进行数值模拟分析，验证新的控制策略的性能和经济性。

研究方法主要包括文献调研、理论分析、数值模拟以及实验验证。

三、研究进度安排计划研究时间为6个月，具体进度安排如下：第1-2个月：进行文献调研，了解当前三电平光伏并网逆变器控制策略的研究现状和存在的问题。

第3-4个月：分析三电平光伏并网逆变器的控制策略，并提出改进方案。

第5-6个月：利用仿真软件进行数值模拟分析，并进行实验验证。

四、预期研究成果和应用前景通过本文的研究，预期取得以下成果：1. 深入了解了三电平光伏并网逆变器的控制策略，归纳总结了其存在的问题和挑战。

2. 提出了改进方案，探究了新的控制策略的可行性和有效性。

3. 利用仿真软件进行数值模拟分析，并进行实验验证，验证了新的控制策略的性能和经济性。

本文研究成果将为三电平光伏并网逆变器的研究和应用提供一定的理论支持和实践参考。

在光伏发电系统领域，这对于提高系统性能和经济性，实现可持续发展等都具有重要的应用前景。

三电平光伏并网逆变器共模电压SVPWM抑制策略研究发布:2011-09-07 | 作者: | 来源: mahuaxiao | 查看:436次 | 用户关注：摘要：本文提出了一种优化空间矢量脉宽调制方法来抑制光伏并网逆变器中产生的共模电压。

在分析共模电压产生机理的基础上，对通常SVPWM调制技术进行改进,调整了有效矢量的选择范围,并对开关次序进行优化。

该空间矢量合成算法克服了SPWM调制存在的母线电压利用率低，线性调制区小的问题。

仿真结果表明，该算法可以将共模电压幅值抑制到普通SVPWM算法的1/2，具有良好的有效性和实用性。

1引言目前,多电平变流器以其突出的优点在高压大摘要：本文提出了一种优化空间矢量脉宽调制方法来抑制光伏并网逆变器中产生的共模电压。

在分析共模电压产生机理的基础上，对通常SVPWM调制技术进行改进, 调整了有效矢量的选择范围, 并对开关次序进行优化。

该空间矢量合成算法克服了SPWM调制存在的母线电压利用率低，线性调制区小的问题。

仿真结果表明，该算法可以将共模电压幅值抑制到普通SVPWM算法的1/2，具有良好的有效性和实用性。

1 引言目前, 多电平变流器以其突出的优点在高压大功率变流器中得到了日益广泛的应用,它不仅能减少输出波形的谐波，也易于进行模块化设计[1, 2]。

二极管中点箝位式(NPC)三电平拓扑结构即是高压大功率变频器的主流拓扑结构之一[3] 。

然而在三电平变流器的应用中, 也出现了一些问题，特别是共模电压问题。

目前，变频器共模电压的抑制方法主要有两种：一是外加无源滤波器等，或有源滤波器[4-6]，这类方法会导致体积和成本显著增加，且不易应用于高压大容量场合；二是通过控制策略从源头减小共模电压，文献[7]、[8]提出一种SPWM消除共模电压的调制方法。

该方式是通过异相调制来消除开关共模电压,但是存在直流电压利用率低、线性调制区过小的问题。

针对SPWM调制的电压利用率低、不利于运用于各种调制比工况下的缺点，本文从三电平逆变器共模电压形成机理出发，提出了一种基于优化电压空间矢量(SVPWM)方法, 可有效抑制三电平逆变器输出共模电压。

三电平光伏并网逆变器的设计和仿真三电平光伏并网逆变器是一种逆变器，可将光伏发电系统产生的直流电转换为交流电并注入电网中。

相较于传统的两电平逆变器，三电平逆变器具有较低的谐波畸变、较高的效率以及较低的损耗。

本文将主要介绍三电平光伏并网逆变器的设计和仿真。

首先，我们需要了解三电平光伏并网逆变器的工作原理。

该逆变器采用全桥拓扑结构，通过PWM控制技术将直流电转化为交流电。

在三电平拓扑中，单个逆变器开关可以处于三个可能的状态之一，产生三个不同的输出电平。

通过合理的控制逆变器开关状态，可以实现更接近纯正弦波形的输出。

接下来，我们需要进行三电平光伏并网逆变器的设计。

设计的关键步骤包括选择逆变器拓扑、选择开关器件以及设计控制策略。

逆变器拓扑的选择可以参考现有的研究成果和文献，如全桥拓扑、H桥拓扑等。

开关器件的选择需要考虑功率损耗、效率、成本等因素。

对于控制策略的设计，可以采用比例积分控制器，根据输入输出电流电压进行调节和控制。

设计完成后，我们可以使用电路仿真软件进行三电平光伏并网逆变器的仿真。

常用的电路仿真软件包括PSIM、Simulink等。

通过仿真，可以验证逆变器的性能以及输出波形是否满足要求。

在仿真过程中，需要输入逆变器的直流电源电压、负载的电阻值以及逆变器的控制信号等参数，以获取准确的仿真结果。

总结起来，三电平光伏并网逆变器的设计和仿真需要进行逆变器拓扑选择、开关器件选择以及控制策略设计等关键步骤，并可以通过电路仿真
软件进行验证。

这种逆变器在光伏发电系统中具有重要的应用价值，可以提高发电系统的效率和稳定性。

三电平逆变器变频调速系统的研究随着电力电子技术和微处理器技术的不断发展，三电平逆变器变频调速系统在工业领域中的应用越来越广泛。

这种调速系统具有高效率、高可靠性、节能等优点，因此受到许多行业的青睐。

本文将对三电平逆变器变频调速系统进行深入研究，旨在为其在工业控制领域中的更好应用提供理论支持和实践指导。

三电平逆变器变频调速技术是一种基于电力电子器件逆变器的高效调速方法。

其基本原理是通过改变逆变器的开关状态，控制交流电机的转速，从而实现电机的调速。

三电平逆变器相较于传统的两电平逆变器，具有更高的电压利用率、更低的谐波畸变和更好的电磁兼容性等优点。

因此，三电平逆变器变频调速系统在工业领域具有广泛的应用前景。

建立三电平逆变器变频调速系统的数学模型，包括三电平逆变器模型和交流电机模型。

通过MATLAB/Simulink进行系统仿真，探究不同参数对系统性能的影响。

结果表明，随着电机转速的增加，三电平逆变器的开关频率也相应增加，系统效率得到提高；同时，适当的调制策略能够有效降低谐波畸变和电磁干扰。

基于异步电动机和矢量控制的三电平逆变器变频调速控制策略，通过将异步电动机的定子电流分解为转矩分量和磁通分量，并分别对其进行控制，从而实现电机的精确调速。

对该控制策略进行仿真分析，结果表明该策略具有较高的控制精度和响应速度，并且在不同负载和电机参数下均表现出良好的鲁棒性。

为验证所提出控制策略的有效性和优越性，搭建了三电平逆变器变频调速实验平台，并对不同参数设置下的调速效果进行了比较。

实验结果表明，采用基于异步电动机和矢量控制的三电平逆变器变频调速控制策略的实验系统，具有更高的调速精度、更快的响应速度和更好的鲁棒性。

对比传统的两电平逆变器变频调速系统，三电平逆变器变频调速系统在效率和性能上均表现出显著优势。

通过对三电平逆变器变频调速系统的深入研究，本文成功建立了一套完整的数学模型，提出了一种基于异步电动机和矢量控制的三电平逆变器变频调速控制策略，并通过实验验证了其有效性和优越性。

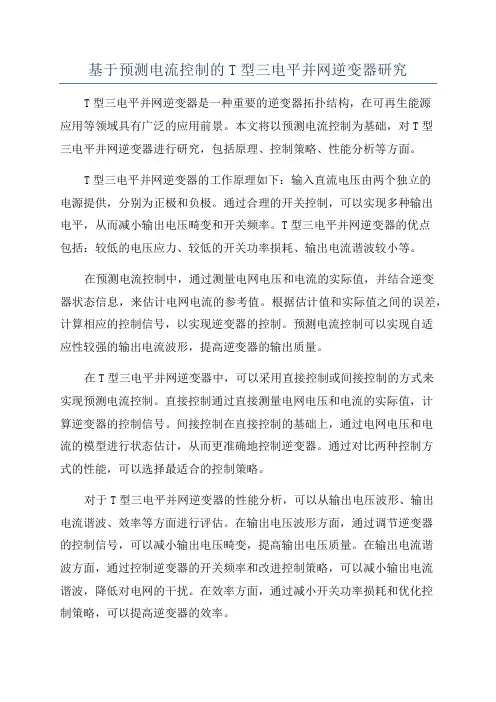

基于预测电流控制的T型三电平并网逆变器研究T型三电平并网逆变器是一种重要的逆变器拓扑结构，在可再生能源应用等领域具有广泛的应用前景。

本文将以预测电流控制为基础，对T型三电平并网逆变器进行研究，包括原理、控制策略、性能分析等方面。

T型三电平并网逆变器的工作原理如下：输入直流电压由两个独立的电源提供，分别为正极和负极。

通过合理的开关控制，可以实现多种输出电平，从而减小输出电压畸变和开关频率。

T型三电平并网逆变器的优点包括：较低的电压应力、较低的开关功率损耗、输出电流谐波较小等。

在预测电流控制中，通过测量电网电压和电流的实际值，并结合逆变器状态信息，来估计电网电流的参考值。

根据估计值和实际值之间的误差，计算相应的控制信号，以实现逆变器的控制。

预测电流控制可以实现自适应性较强的输出电流波形，提高逆变器的输出质量。

在T型三电平并网逆变器中，可以采用直接控制或间接控制的方式来实现预测电流控制。

直接控制通过直接测量电网电压和电流的实际值，计算逆变器的控制信号。

间接控制在直接控制的基础上，通过电网电压和电流的模型进行状态估计，从而更准确地控制逆变器。

通过对比两种控制方式的性能，可以选择最适合的控制策略。

对于T型三电平并网逆变器的性能分析，可以从输出电压波形、输出电流谐波、效率等方面进行评估。

在输出电压波形方面，通过调节逆变器的控制信号，可以减小输出电压畸变，提高输出电压质量。

在输出电流谐波方面，通过控制逆变器的开关频率和改进控制策略，可以减小输出电流谐波，降低对电网的干扰。

在效率方面，通过减小开关功率损耗和优化控制策略，可以提高逆变器的效率。

综上所述，基于预测电流控制的T型三电平并网逆变器是一种具有潜力的逆变器拓扑结构。

通过研究其原理、控制策略和性能分析，可以进一步优化逆变器的性能，提高其在可再生能源应用等领域的应用效果。

基于DSP的大功率三相三电平逆变系统设计与实现基于DSP的大功率三相三电平逆变系统设计与实现摘要：本文针对大功率三相三电平逆变系统的设计与实现进行了研究。

首先介绍了逆变器的基本原理和分类，然后对三相三电平逆变系统的工作原理进行了详细阐述，并提出了一种基于DSP的控制算法。

接着，根据设计要求，进行了硬件选型和系统组成部分的设计。

最后，设计了相应的实验平台，通过实验验证了系统的性能和稳定性。

关键词：大功率三相三电平逆变系统；逆变器；DSP控制算法；硬件设计；实验验证第一章引言随着电力需求的不断增长，大功率逆变系统在电力传输和能源变换领域中起着重要作用。

而三相三电平逆变系统作为一种有效的能源转换装置，具有输出波形质量好、运行稳定等优点，因此备受研究者关注。

本文旨在设计并实现基于DSP的大功率三相三电平逆变系统，提高系统的控制性能和效率。

第二章逆变器基本原理与分类2.1 逆变器基本原理逆变器是将直流电能转换为交流电能的装置，其工作原理是通过周期性开关功率器件，改变直流电源的极性和电流方向，使其输出交流电压。

在逆变器中，开关器件的控制与驱动是关键步骤。

2.2 逆变器分类逆变器按照交流输出波形可分为方波逆变器、脉宽调制（PWM）逆变器以及多电平逆变器等。

本文所设计的大功率三相三电平逆变系统属于多电平逆变器。

第三章三相三电平逆变系统工作原理3.1 三相三电平逆变系统结构三相三电平逆变系统由直流供电部分、逆变部分和控制调节部分组成。

其中，直流供电部分提供逆变器所需的直流输入电源，逆变部分将直流输入转换为交流输出，控制调节部分通过控制算法实现对逆变系统的控制和调节。

3.2 三相三电平逆变工作原理三相三电平逆变系统通过采用三相桥臂的方式，控制三个桥臂的开关状态，实现相应的电平输出。

采用多电平逆变技术可以提高系统的输出波形质量，减小谐波含量。

第四章基于DSP的控制算法设计针对三相三电平逆变系统，本文设计了基于DSP的控制算法。

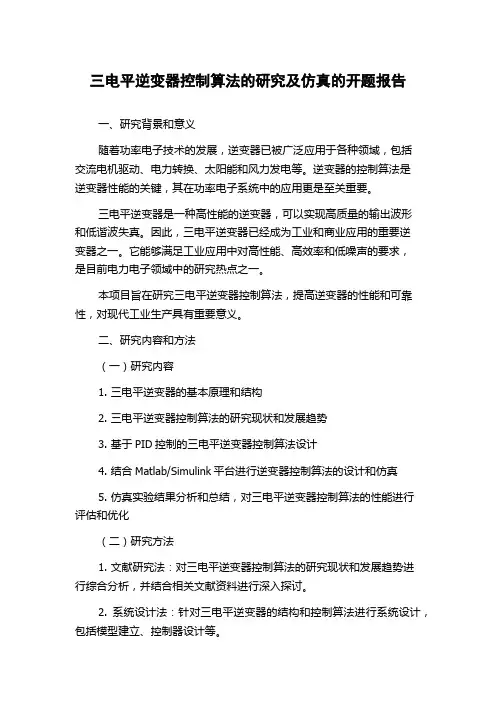

三电平逆变器控制算法的研究及仿真的开题报告一、研究背景和意义随着功率电子技术的发展，逆变器已被广泛应用于各种领域，包括交流电机驱动、电力转换、太阳能和风力发电等。

逆变器的控制算法是逆变器性能的关键，其在功率电子系统中的应用更是至关重要。

三电平逆变器是一种高性能的逆变器，可以实现高质量的输出波形和低谐波失真。

因此，三电平逆变器已经成为工业和商业应用的重要逆变器之一。

它能够满足工业应用中对高性能、高效率和低噪声的要求，是目前电力电子领域中的研究热点之一。

本项目旨在研究三电平逆变器控制算法，提高逆变器的性能和可靠性，对现代工业生产具有重要意义。

二、研究内容和方法（一）研究内容1. 三电平逆变器的基本原理和结构2. 三电平逆变器控制算法的研究现状和发展趋势3. 基于PID控制的三电平逆变器控制算法设计4. 结合Matlab/Simulink平台进行逆变器控制算法的设计和仿真5. 仿真实验结果分析和总结，对三电平逆变器控制算法的性能进行评估和优化（二）研究方法1. 文献研究法：对三电平逆变器控制算法的研究现状和发展趋势进行综合分析，并结合相关文献资料进行深入探讨。

2. 系统设计法：针对三电平逆变器的结构和控制算法进行系统设计，包括模型建立、控制器设计等。

3. 算法仿真法：使用Matlab/Simulink软件平台对所设计的控制算法进行仿真实验，模拟不同工况下的控制性能并进行分析。

三、预期成果和意义本项目预期将能够：1. 建立较为完整和准确的三电平逆变器控制模型，实现针对不同负载的优化控制。

2. 结合PID控制，设计高性能的逆变器控制算法。

3. 使用Matlab/Simulink平台进行仿真实验，分析三电平逆变器控制算法在不同工况下的性能表现。

4. 对逆变器的性能和可靠性进行深入评估和分析，为三电平逆变器的应用提供理论依据和技术支持。

本项目的成功实施将对电力电子领域的研究和应用产生积极的影响，促进工业和商业应用的发展。

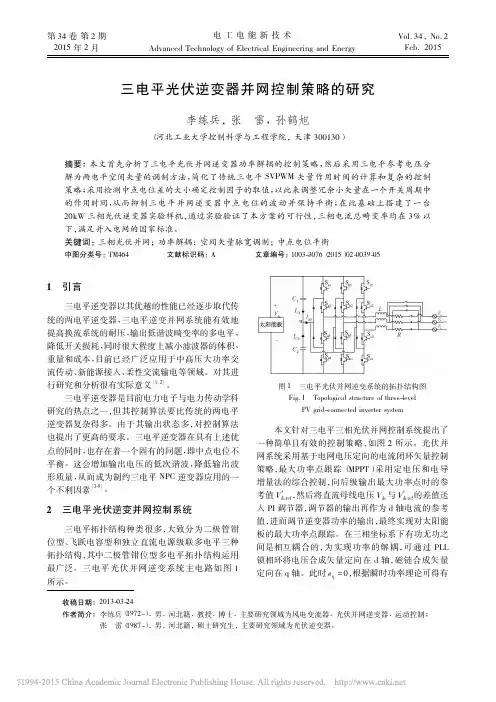

第34卷第2期2015年2月电工电能新技术Advanced Technology of Electrical Engineering and EnergyVol．34，No．2Feb．2015收稿日期：2013-03-24作者简介：李练兵（1972-），男，河北籍，教授，博士，主要研究领域为风电变流器、光伏并网逆变器、运动控制；张雷（1987-），男，河北籍，硕士研究生，主要研究领域为光伏逆变器。

三电平光伏逆变器并网控制策略的研究李练兵，张雷，孙鹤旭（河北工业大学控制科学与工程学院，天津300130）摘要：本文首先分析了三电平光伏并网逆变器功率解耦的控制策略，然后采用三电平参考电压分解为两电平空间矢量的调制方法，简化了传统三电平SVPWM 矢量作用时间的计算和复杂的控制策略；采用检测中点电位差的大小确定控制因子的取值，以此来调整冗余小矢量在一个开关周期中的作用时间，从而抑制三电平并网逆变器中点电位的波动并保持平衡；在此基础上搭建了一台20kW 三相光伏逆变器实验样机，通过实验验证了本方案的可行性，三相电流总畸变率均在3%以下，满足并入电网的国家标准。

关键词：三相光伏并网；功率解耦；空间矢量脉宽调制；中点电位平衡中图分类号：TM464文献标识码：A文章编号：1003-3076（2015）02-0039-051引言三电平逆变器以其优越的性能已经逐步取代传统的两电平逆变器，三电平逆变并网系统能有效地提高换流系统的耐压，输出低谐波畸变率的多电平，降低开关损耗，同时很大程度上减小滤波器的体积、重量和成本，目前已经广泛应用于中高压大功率交流传动、新能源接入、柔性交流输电等领域。

对其进行研究和分析很有实际意义［1，2］。

三电平逆变器是目前电力电子与电力传动学科研究的热点之一，但其控制算法要比传统的两电平逆变器复杂得多。

由于其输出状态多，对控制算法也提出了更高的要求。

三电平逆变器在具有上述优点的同时，也存在着一个固有的问题，即中点电位不平衡。

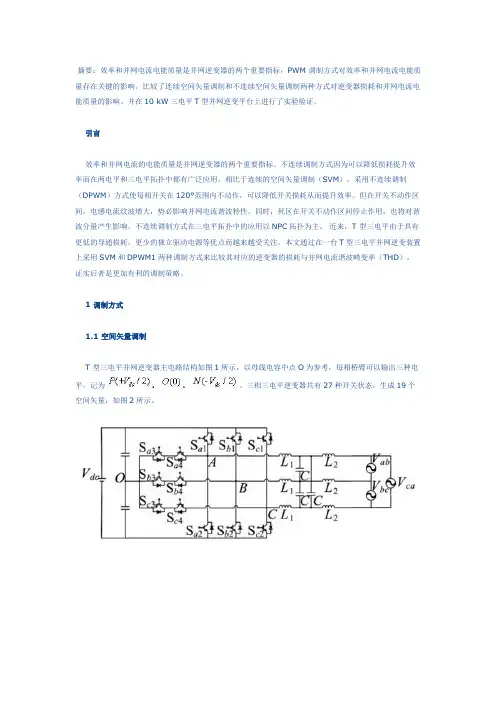

摘要：效率和并网电流电能质量是并网逆变器的两个重要指标，PWM 调制方式对效率和并网电流电能质量存在关键的影响。

比较了连续空间矢量调制和不连续空间矢量调制两种方式对逆变器损耗和并网电流电能质量的影响。

并在10 kW三电平T型并网逆变平台上进行了实验验证。

引言效率和并网电流的电能质量是并网逆变器的两个重要指标。

不连续调制方式因为可以降低损耗提升效率而在两电平和三电平拓扑中都有广泛应用，相比于连续的空间矢量调制（SVM），采用不连续调制（DPWM）方式使每相开关在120°范围内不动作，可以降低开关损耗从而提升效率。

但在开关不动作区间，电感电流纹波增大，势必影响并网电流谐波特性。

同时，死区在开关不动作区间停止作用，也将对谐波分量产生影响。

不连续调制方式在三电平拓扑中的应用以NPC拓扑为主。

近来，T 型三电平由于具有更低的导通损耗，更少的独立驱动电源等优点而越来越受关注。

本文通过在一台T型三电平并网逆变装置上采用SVM和DPWM1两种调制方式来比较其对应的逆变器的损耗与并网电流谐波畸变率（THD），证实后者是更加有利的调制策略。

1 调制方式1.1 空间矢量调制T 型三电平并网逆变器主电路结构如图1所示，以母线电容中点O为参考，每相桥臂可以输出三种电平，记为。

三相三电平逆变器共有27种开关状态，生成19个空间矢量，如图2所示。

图2 三电平空间矢量图图3 Ⅰ扇区2区间矢量序列选择矢量序列并计算矢量作用时间，即可唯一确定一种调制方式。

普通空间矢量调制方式按照最近三角的原则选择矢量，当参考矢量旋转至I扇区2区间的矢量序列如图3所示。

1.2 不连续调制观察图3矢量序列，一个开关周期内每相开关动作两次，开关动作都会产生开关损耗。

而从图2可知，序列中开关状态PPO与OON代表同一矢量，如果将OON的作用时间转移至 PPO，则序列变成图4（a）所示，在保证原有矢量作用时间不变的前提下，实现了a相的不动作，消除了开关周期内的a相开关损耗。

三电平逆变器的设计三电平逆变器的设计包括拓扑结构和控制策略两个方面。

首先，我们需要选择适当的拓扑结构。

常见的三电平逆变器拓扑结构包括NPC （Neutral-Point Clamped）和T-type（也称为Flying Capacitor）。

1.NPC逆变器：该拓扑结构是最常用的三电平逆变器拓扑，它包括两个单元级别的电压源逆变器和一个中性点夹紧电路。

中性点夹紧电路用于夹紧中性点电位，使其保持在一个固定的电位上。

这样可以实现更高的输出电压质量和更低的谐波失真。

2.T型逆变器：该拓扑结构由四个开关器件和三个电容器组成。

通过控制电容器的充放电过程可以实现三个不同的输出电压水平。

与NPC逆变器相比，T型逆变器具有更低的开关损耗和更简单的控制策略。

除了拓扑结构，逆变器还需要设计相应的控制策略来实现稳定的输出电压波形。

常见的控制策略包括脉宽调制（PWM）和无功功率控制（Q- control）。

1.PWM控制：该控制策略通过调节开关器件的通断时间来控制输出电压的幅值和频率。

具体来说，PWM控制策略将输入直流电压转换为一系列脉冲信号，通过改变脉冲信号的宽度和周期来调节输出电压的幅值和频率。

通过合理设计PWM调制器的参数和采样周期，可以实现稳定的输出电压波形。

2.Q-控制：该控制策略用于调节无功功率输出。

当电网电压发生波动时，Q-控制策略可以自动调节逆变器的工作状态，以保持稳定的无功功率输出。

通过监测电网电压和逆变器输出电流的相位差，并根据设定的无功功率输出要求，Q-控制器可以自动调节逆变器的开关器件，以实现稳定的无功功率控制。

在设计过程中，还需要考虑逆变器的功率损耗、热管理、故障保护等方面。

合理选择功率开关器件、电容器和电感器的参数，并采取适当的散热措施，可以有效降低逆变器的功率损耗和提高系统的可靠性。

总结起来，三电平逆变器的设计涉及拓扑结构选择、控制策略设计和其他相关方面的考虑。

通过合理的设计和优化，可以实现高效率、高质量的电能转换和稳定的电能供应。

基于三电平三相逆变器的调制策略研究近年来，随着电力电子技术的快速发展，三电平三相逆变器逐渐成为工业领域中常用的电力转换设备之一。

为了提高逆变器的性能和效率，调制策略的研究变得尤为重要。

在三电平三相逆变器中，调制策略是指如何控制逆变器的开关管，以产生期望的输出电压波形。

常用的调制策略包括脉宽调制（PWM）和多重载波调制（MPWM）等。

其中，PWM调制是最常用的一种策略，它通过调整开关管的占空比，使输出电压近似于期望的正弦波形。

而MPWM调制则是在PWM调制的基础上引入多重载波，以进一步改善逆变器的输出性能。

为了研究基于三电平三相逆变器的调制策略，首先需要建立逆变器的数学模型。

逆变器的数学模型可以描述逆变器的动态特性和输出特性，为调制策略的研究提供基础。

其次，需要选择合适的调制策略进行实验验证。

通过实验可以得到逆变器的输出波形和频谱特性，评估不同调制策略的性能。

最后，可以根据实验结果进行调制策略的优化和改进。

在调制策略研究中，需要考虑多个因素。

首先是输出电压的畸变率和谐波含量，这直接影响逆变器的输出质量。

其次是逆变器的效率和功率损耗，这关系到逆变器的能量利用率。

此外，还需要考虑调制策略的计算复杂度和实时性，以及其对逆变器控制电路的要求。

基于三电平三相逆变器的调制策略研究具有重要的理论意义和实际应用价值。

通过研究不同调制策略，可以优化逆变器的性能，提高其在电力转换和控制领域中的应用效果。

此外，逆变器的调制策略研究还可以为其他电力电子设备的设计和控制提供借鉴和参考。

综上所述，基于三电平三相逆变器的调制策略研究是一个重要的研究领域。

通过研究逆变器的数学模型、选择合适的调制策略，并进行实验验证和优化改进，可以提高逆变器的性能和效率，推动电力电子技术的发展。

这将对电力系统的稳定运行和能源的可持续利用产生积极的影响。

三电平逆变器的设计摘要：多电平逆变器是近年来电力电子领域中中高压大功率应用场合研究的一个热点，这种逆变器用小容量的器件输出高容量、高质量的电能，因此在中高压变频调速、交流柔性输电系统等场合得到广泛的关注。

本文从二极管箝位型三电平的拓扑电路出发，详细分析了三电平的SVPWM原理，介绍了三电平的电压空间矢量控制策略（SVPWM），用电压空间矢量方程求解了每个扇区内四个小三角形的电压空间矢量和三电平母线箝位电压空间矢量控制策略，在母线箝位SVPWM方法中由于存在每一个小扇区中有一个开关状态保持不变，从而使得开关频率最小化。

最后仿真实验证实了这种空间矢量控制策略的特点，并将这种方法与一般的SPWM方法进行比较，发现其开关损耗小，电流畸变也小。

关键词：三电平逆变器；中点箝位三电平逆变器；母线箝位SVPWMClamp Diode-type Inverter DesignAbstract: During recent years, multilevel inverter has been widely researched in high power level application with high voltage output. Power energy with characteristic of high capacity and high quality can be achieved by this type of inverter, in which relatively small capability and low voltage switches are adopted. So this technique has been widely concentrated in such application as medium-high voltage transducer and Flexible AC Transmission SystemIn this paper, the principle of the three-level SVPWM is specified consequently based on the circuit topology of NPCTLI three-level inverter. And the three-level SVPWM is introduced, and then the voltage space vector of four small triangles in each sector is solved using the voltage space vector equation. Because a switch isn’t changed in the small triangle of each in bus clamped SVPWM, switching frequency of use makes minimum. At last, achievement of the SVPWM driving signal by using the tool of SIMULINK is discussed. The loss of switch and THD of current can be reduced compared with usual SPWM technique.Key words: Three-level Inverter; NPCTLI ，Bus Clamped Space Vector Pulse Width Modulation第一章引言电力电子学作为一门研究电能变换的理论、方法和应用的专门学科，其主要任务就是“随心所欲”的使用电能——高效率地提供任意形式和容量的电能。

三电平T型并网逆变器设计哈尔滨工业大学工学硕士学位论文目录摘要 .......................................................................................................................... . (I)ABSTRACT ......................................................................................................... .......... II 第1章绪论 .. (1)1.1课题研究的背景和意义 (1)1.2三电平逆变电路的发展现状 (1)1.2.1 二极管中点钳位型逆变器 (2)1.2.2 飞跨电容钳位型逆变器 (2)1.2.3T型拓扑结构逆变器 (3)1.3三电平光伏并网逆变器主要技术研究现状 (4)1.3.1 三电平逆变器调制方式 (4)1.3.2 中点电压平衡策略研究现状 (5)1.3.3 锁相环技术的研究现状 (5)1.3.4 电网不平衡时控制策略的研究现状 (6)1.4本文主要研究的内容 (6)第2章直流侧中性点电压不平衡控制策略 (8)2.1引言 (8)2.2空间矢量脉宽调制方式 (8)2.2.1 最近三矢量法SVPWM调制方式 (8)2.2.2 简化SVPWM调制方式 (10)2.3中点电压不平衡产生原因 (11)2.3中点电压不平衡抑制策略 (13)2.4仿真验证 (14)2.4.1 简化SVPWM仿真 (14)2.4.2 直流侧中性点不平衡控制策略仿真 (16)2.5本章小结 (16)第3章三相逆变器锁相环的设计 (18)3.1引言 (18)3.2电网电压不平衡下SRF-PLL的分析 (18)3.2.1基于同步坐标系三相锁相环 (18)3.2.1电网电压不平衡及谐波畸变对SRF-PLL的影响 (19) 哈尔滨工业大学工学硕士学位论文3.3针对电网电压畸变锁相环的设计 (21)3.3.1 解耦双同步参考坐标系锁相环 (21)3.3.2 基于双二阶广义积分的锁相环 (22)3.3.2 基于自适应陷波器的锁相环 (23)3.3.3 电网谐波畸变时锁相环的改进 (26)3.4仿真分析 (26)3.4.1 电网电压不平衡或谐波畸变情况下SRF-PLL仿真 (26) 3.4.2 几种锁相环的仿真比较 (28)3.4.3 针对网测电压失调时改进PLL仿真分析 (28)3.5本章小结 (29)第4章并网控制策略 (30)4.1引言 (30)4.2电网电压平衡下并网控制策略 (30)4.2.1 电平逆变的动态数学模型 (30)4.2.2 基于电网电压定向的矢量控制 (32)4.2.3 控制环路的设计 (34)4.3电网电压不平衡下并网逆变器的控制策略 (36)4.4光伏并网系统的仿真分析 (38)4.4.1电网电压平衡时仿真分析 (38)4.4.2 电网电压不平衡系统仿真 (39)4.5本章小结 (40)第5章并网逆变系统的设计 (41)5.1引言 (41)5.2逆变器主电路的参数设计 (41)5.2.1 直流侧母线电容的设计 (41)5.2.2 功率器件的选择 (42)5.2.3LC滤波电路的设计 (42)5.3辅助电路的设计 (44)5.3.1 采样电路的设计 (44)5.3.2 漏检测电路的设计 (45)5.4实验波形分析 (46)5.4.1 漏电流检测电路实验分析 (46)5.4.2并网电流波形分析 (48)哈尔滨工业大学工学硕士学位论文5.5本章小结 (50)结论 (51)参考文献 (52)哈尔滨工业大学学位论文原创性声明和使用权限 (56)致谢 (57)哈尔滨工业大学工学硕士学位论文第1章绪论1.1 课题研究的背景和意义工业和经济的发展与人类利用自然资源的能力息息相关。

三相三电平光伏并网逆变器的研制的开题报告一、选题背景及意义光伏发电在近年来得到了广泛的推广和应用，逆变器是光伏发电系统中最重要的部件之一，起到将直流电转换成交流电的作用。

为了提高光伏发电系统的效率和安全性，不断优化逆变器的控制策略和电路设计，是当前研究的重点之一。

传统的两级逆变器的输出波形不够平滑，会带来一些问题，如谐波干扰等。

而三相三电平逆变器的输出波形相对平滑，能够减小谐波干扰，提高系统效率。

因此，研究三相三电平光伏并网逆变器的控制策略和电路设计，对提高光伏发电系统的性能有着重要意义和实际价值。

二、主要内容和研究方法本研究拟研制一种三相三电平光伏并网逆变器，并针对该逆变器进行控制策略和电路设计的研究。

主要研究内容包括：1.三相三电平逆变器电路设计。

根据光伏发电系统的要求，设计合适的三相三电平逆变器电路，提高系统效率和稳定性。

2.逆变器控制策略研究。

通过对光伏发电系统的分析和研究，确定逆变器的控制策略，实现逆变器的有效控制和运行。

3.硬件系统实现和测试。

根据电路和控制策略设计的结果，进行硬件系统的实现和测试，验证系统的有效性和可行性。

本研究主要采用实验方法，通过对光伏发电系统的分析和研究，设计出符合要求的三相三电平逆变器电路，并结合控制策略实现控制和运行，最终实现硬件系统，并进行测试，在实验结果的基础上加以优化。

三、预期成果及贡献本研究的预期成果包括：1.设计出一种符合要求的三相三电平光伏并网逆变器电路。

2.研究出逆变器的控制策略，实现逆变器的有效控制和运行，提高系统效率和稳定性。

3.实现硬件系统并进行测试，验证系统的有效性和可行性。

本研究的主要贡献包括：1.提高了光伏发电系统的效率和稳定性，为光伏发电技术的推广和应用提供了技术支持。

2.对三相三电平逆变器的电路设计和控制策略进行了研究和探讨，为该领域的研究提供了新的思路和方法。

3.提供了一种针对光伏发电系统的三相三电平逆变器的控制设计方法，可借鉴其他类似领域研究的方案。

三电平T型并网逆变系统设计
1.引言
介绍三电平T型并网逆变系统的背景和意义，包括其在可再生能源发
电领域的应用和对电网可靠性和稳定性的影响。

2.三电平T型并网逆变系统的结构和工作原理
详细介绍三电平T型并网逆变系统的结构和工作原理，包括其主要组
成部分和工作原理。

系统的主要组成部分包括电源侧、交流侧和控制部分。

工作原理涉及系统的开关控制和逆变过程。

3.三电平T型并网逆变系统的设计目标和约束
阐述设计三电平T型并网逆变系统的目标和约束，包括系统的效率、
功率因素、电网对谐波的容忍度等。

4.设计方法和步骤
介绍设计三电平T型并网逆变系统的方法和步骤，包括电力电子器件
的选择、系统参数的设计和系统的模拟和优化。

5.系统的性能评估和分析
对设计好的三电平T型并网逆变系统进行性能评估和分析，包括系统
的效率、功率因素、电压波动和电流谐波等指标的测量和分析。

6.结论
总结全文对三电平T型并网逆变系统设计的介绍，强调其在可再生能
源发电领域的重要性和潜在应用。

引用相关领域和设计三电平T型并网逆变系统的相关文献，以便读者
进一步了解该领域。

以上仅为三电平T型并网逆变系统设计的一个大致的框架和主要内容，具体的设计过程和方案将根据实际情况和需求而定。

设计一个高效、可靠
的三电平T型并网逆变系统是一个复杂的工程，需要充分考虑电力电子器
件的选型、系统参数的设计和系统的控制策略等方面。

希望这个设计能为
读者提供指导和参考。
