基于Matlab-Simulink的三相光伏发电并网系统的仿真(汇编)

三相光伏发电并网系统的建模与仿真作者：缑新科张明鑫来源：《现代电子技术》2015年第12期摘要：为了真实地模拟光伏发电并网系统，针对光伏发电并网的最大功率点追踪，给出了基于电导增量法的控制方法，提高了光伏电池阵列的工作效率。

利用Boost电路实现MPPT 控制，以SVPWM变换形成PWM波，在此基础上分别从光伏发电并网系统的各重要组成部分出发，建立了一套两级式三相光伏并网发电系统模型。

最后，通过仿真对所搭建模型的动态性能进行验证。

仿真结果表明，该模型能够真实地反映三相光伏发电并网系统的实际运行特性，具有较好的动态性能。

关键词：光伏并网系统；光伏阵列；并网逆变器； SVPWM中图分类号： TN710⁃34 文献标识码： A 文章编号： 1004⁃373X（2015）12⁃0159⁃040 引言光伏发电是一种新型的分布式发电技术，光伏发电系统主要是利用太阳能光伏电池直接对光能进行能量转换从而产生电能的一套装置，但是由于太阳光本身的不稳定等因素，光伏发电并网会对当前电网的稳定性造成一定的影响，因此对光伏发电并网的相关科学研究具有非常重要的实际意义。

近年来，我国对光伏发电并网的相关研究取得了很多关键性的进展，文献[1]对光伏发电并网的几个核心问题进行了研究，通过改进扰动法和Boost电路实现MPPT，对比光伏并网的电流控制方式，以双闭环控制对联网逆变器进行控制以及孤岛检测的优化等，该文献为发展分布式能源的高效利用提供了重要参考。

文献[2]是在PSCAD/EMTDC平台上搭建了一个直流光伏发电模型，该模型的优势在于能够模拟任意光照强度下的光伏I⁃V特性，但未对三相光伏并网系统进行仿真。

文献[3]通过实际的光伏发电并网系统的运行数据，系统的介绍了光伏发电并网后对电网的影响，对不同天气情况下的光伏发电功率、孤岛检测和大功率光伏发电并网后对电网负荷的影响等方面进行了研究，并对未来的光伏发电并网的调度、负载等问题进行了分析，对光伏发电的并网研究具有指导意义，但没有提出具体的处理方案。

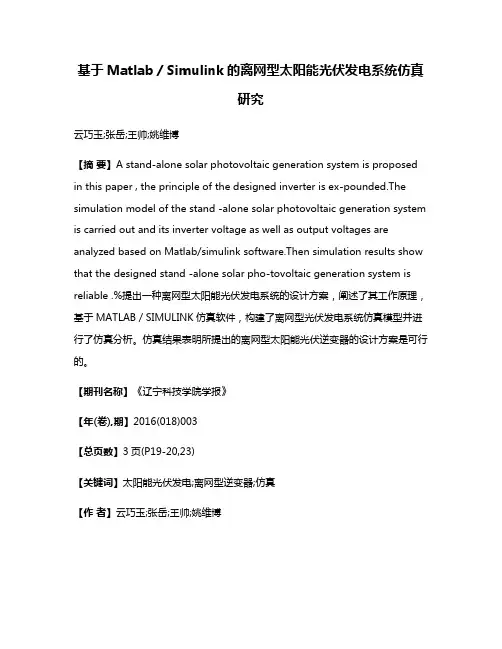

基于Matlab／Simulink的离网型太阳能光伏发电系统仿真研究云巧玉;张岳;王帅;姚维博【摘要】A stand-alone solar photovoltaic generation system is proposed in this paper , the principle of the designed inverter is ex-pounded.The simulation model of the stand -alone solar photovoltaic generation system is carried out and its inverter voltage as well as output voltages are analyzed based on Matlab/simulink software.Then simulation results show that the designed stand -alone solar pho-tovoltaic generation system is reliable .%提出一种离网型太阳能光伏发电系统的设计方案，阐述了其工作原理，基于MATLAB／SIMULINK仿真软件，构建了离网型光伏发电系统仿真模型并进行了仿真分析。

仿真结果表明所提出的离网型太阳能光伏逆变器的设计方案是可行的。

【期刊名称】《辽宁科技学院学报》【年(卷),期】2016(018)003【总页数】3页(P19-20,23)【关键词】太阳能光伏发电;离网型逆变器;仿真【作者】云巧玉;张岳;王帅;姚维博【作者单位】辽宁科技学院电气与信息工程学院，辽宁本溪117004;辽宁科技学院电气与信息工程学院，辽宁本溪117004;辽宁科技学院电气与信息工程学院，辽宁本溪117004;辽宁科技学院电气与信息工程学院，辽宁本溪117004【正文语种】中文【中图分类】TP391.9太阳能是一种无污染、可再生的绿色清洁能源，目前太阳能光伏发电成为解决世界日趋短缺的能源需求的一种可行方式而得到广泛研究与应用。

基于MATLAB的光伏发电系统仿真与并网性能测试的开题报告一、选题背景随着能源需求的日益增长和环境问题的不断加剧，新能源技术的发展备受关注。

光伏发电作为一种清洁、可再生的新能源技术，已经逐渐成为人们关注的焦点。

随着光伏技术的不断发展，其在工业、生活、农业等领域的应用逐渐扩展。

然而，光伏发电系统的实际运行中，会受到天气、阴影、温度等复杂因素的影响，导致发电效率下降。

同时，由于光伏发电系统的功率波动性较大，如何将其有效地并网成为一个关键问题。

因此，在光伏发电系统的研究中，光伏发电系统的仿真与并网性能测试成为重要的研究方向。

本次选题将利用MATLAB对光伏发电系统进行仿真，并测试其并网性能。

通过该研究，对光伏发电系统的性能与优化提供一定的参考和指导。

二、研究目的1.建立MATLAB光伏发电系统模型，模拟其在不同天气、阴影、温度等条件下的发电效率。

2.对光伏发电系统的并网性能进行测试，探究其并网特性和与电网之间的协同运行模式。

3.利用仿真结果分析光伏发电系统性能及并网特性，提出优化建议。

三、研究内容及思路1. 光伏发电系统的建模利用MATLAB建立基于材料的光伏电池模型，模拟光伏发电系统的发电效率。

2. 光伏发电系统性能仿真在MATLAB中进行光伏发电系统的性能仿真，模拟天气、阴影、温度等多种因素对其发电效率的影响，以及其发电变化趋势。

3. 光伏发电系统的并网性能测试利用MATLAB分析光伏发电系统的并网特性和与电网之间的协同运行模式，在仿真平台中对其进行测试。

4. 研究结果分析与优化建议对仿真结果进行分析和总结，提出优化建议，为光伏发电系统的性能提升和并网能力提供参考和指导。

四、研究难点及解决措施1. 光伏发电系统的建模难点：光伏发电系统模型的建立需要考虑多种因素，如电池材料、工作条件、光谱分布等。

解决措施：参考现有的材料光伏电池模型，结合实际测量数据进行仿真与修正。

2. 光伏发电系统性能仿真难点：光伏发电系统受多种因素影响，如天气、阴影、温度等，仿真过程需要考虑这些因素的综合影响。

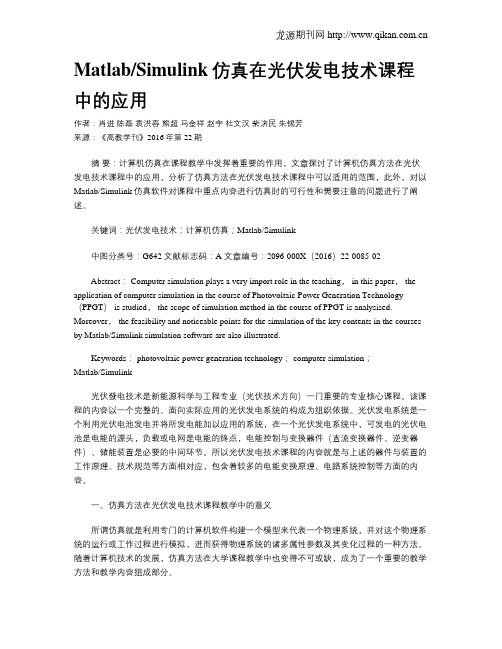

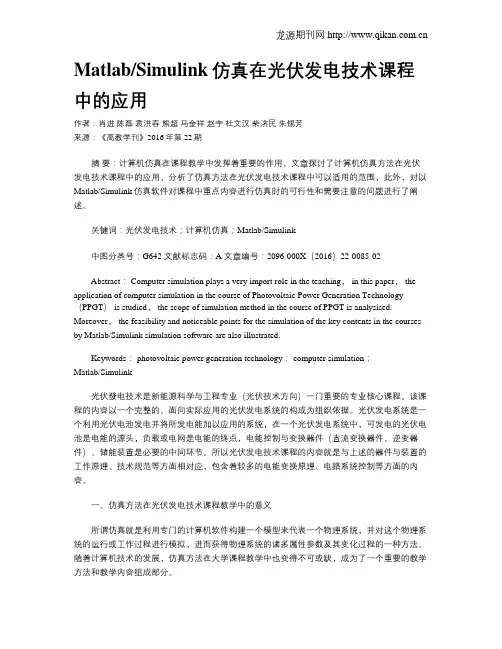

Matlab/Simulink仿真在光伏发电技术课程中的应用作者：肖进陈磊袁洪春熊超马金祥赵宇杜文汉柴济民朱锡芳来源：《高教学刊》2016年第22期摘要：计算机仿真在课程教学中发挥着重要的作用，文章探讨了计算机仿真方法在光伏发电技术课程中的应用，分析了仿真方法在光伏发电技术课程中可以适用的范围，此外，对以Matlab/Simulink仿真软件对课程中重点内容进行仿真时的可行性和需要注意的问题进行了阐述。

关键词：光伏发电技术；计算机仿真；Matlab/Simulink中图分类号：G642 文献标志码：A 文章编号：2096-000X（2016）22-0085-02Abstract： Computer simulation plays a very import role in the teaching， in this paper， the application of computer simulation in the course of Photovoltaic Power Generation Technology （PPGT） is studied， the scope of simulation method in the course of PPGT is analysised. Moreover， the feasibility and noticeable points for the simulation of the key contents in the courses by Matlab/Simulink simulation software are also illustrated.Keywords： photovoltaic power generation technology； computer simulation；Matlab/Simulink光伏發电技术是新能源科学与工程专业（光伏技术方向）一门重要的专业核心课程。

（完整版）光伏发电的MATLAB仿真⼀、实验过程记录1.画出实验接线图图1 实验接线图图2 光伏电池板图3 实验接线实物图2.实验过程记录与分析（1）给出实验的详细步骤○1实验前根据指导书要求完成预习报告○2按预习报告设计的实习步骤，利⽤MATLAB建⽴光伏数学模型，如下图4所⽰。

图4 光伏电池模型其中PV Array模块⾥⼦模块如下图5所⽰。

图5 PV Array模型其中Iph，Uoc，Io，Vt⼦模块如下图6-9所⽰。

图6Iph⼦模块图7Uoc⼦模块图8 Io⼦模块图9Vt⼦模块○3在光伏电池建模的基础上，输⼊实际光伏电池参数值，研究不同光照强度下、不同温度下光伏电池的I-V、P-V特性曲线，并得出结论。

○4设计光伏电池测试平台，在不同光照、温度情况下测试光伏电池输出电压、输出电流值，对实测数据进⾏处理并加以分析，记录实际光伏电池的I-V、P-V特性曲线，与仿真结果进⾏对⽐，得出有意义的结论。

○5确定电⼒变换电路拓扑结构，设计电路中的相关参数值，通过MATLAB搭建电路并仿真分析，搭建电路如图10所⽰。

图10离⽹型光伏发电系统○6确定系统MPPT控制策略，建⽴MPPT模块仿真模型，并仿真分析。

系统联调，调节离⽹型光伏发电系统的电路和控制参数值，仿真并分析最⼤功率跟踪控制效果。

（2）记录实验数据表1当T=290K时S=1305W/m2时的测试数据表2当T=287K时S=1305W/m2时的测试数据表3当T=287K时S=1278W/m2时的测试数据⼆、实验结果处理与分析1.实验数据的整理和选择使⽤MATLAB软件其中的simulink⼯具进⾏模型的搭建。

再对其进⾏仿真，得到仿真曲线。

使⽤Excel表格输⼊实验所测得U、I、P，在对其⾃动⽣成I-V，P-V曲线。

2.绘制不同光照强度下、不同温度下光伏电池的I-V、P-V特性曲线；图11 I-V曲线图12 P-V曲线当T=290K时S=1305W/m2时的测拟合曲线图13 I-V曲线图14 P-V曲线当T=287K时S=1305W/m2时的拟合曲线图15 I-V曲线图16 P-V曲线当T=287K时S=1278W/m2时的拟合曲线3.所得实验数值和预习所得理论值⽐较，进⾏实验结果的误差分析所得实验数值和预习所得理论值⽐较，仿真波形开路电压均⽐实验所得的开路电压⼤，仿真波形最⼤功率也⽐实验所得最⼤功率⼤，所取得最⼤功率值对应的电压值也是仿真时⽐实验时的⼤，造成这个现象的原因有以下⼏点：（1）由于天⽓原因，真实测试环境的光照强度有些不稳定，前后变化幅度明显，这也导致了⼀部分的误差。

基于LabVIEW与Simulink混合编程的光伏发电系统仿真刘颖;陆宁【摘要】光伏作为重要的新能源之一备受关注,对光伏组件的建模与仿真,可为光伏系统其他环节的研究以及其并网运行提供基础与理论依据.在MATLAB/Simulink 仿真软件中建立了光伏阵列和功率变换的仿真模型,并实现基于电导增量法的最大功率跟踪的仿真.Simulink不足之处在于界面开发较复杂,利用LabVlEW的界面开发优势,采用该软件所提供的与Simulink的接口,实现了基于LabVlEW和MATLAB/Simulink混合编程的小型混合能源发电系统的仿真.实例表明,利用LabVIW和MATLAB/Simulink进行协同仿真,可以较好地完成复杂系统的辅助设计与仿真分析.【期刊名称】《电源技术》【年(卷),期】2016(040)010【总页数】3页(P1987-1989)【关键词】光伏发电;LabVIEW;Simulink;混合编程;系统仿真【作者】刘颖;陆宁【作者单位】武汉供电公司电力调度控制中心,湖北武汉430070;武汉理工大学自动化学院,湖北武汉430070【正文语种】中文【中图分类】TM615随着全球新能源的开发和新能源技术的发展，各国对可再生能源发电的研究也逐渐深入和广泛。

我国正紧锣密鼓地规划新能源的发展，其中光伏发电就是新能源发展的四大重点之一，而促进光伏产业走向市场化、规范化、可持续发展的道路，有利于推动我国节能环保事业的发展，促进资源节约型和环境友好型社会的建设。

湖北省日照丰富，已出台《关于促进光伏发电项目建设的通知》，鼓励发电项目的建设，对于光伏发电的研究也提出要求。

光伏发电系统中光伏电池以及其他环节的实验及研究需要以仿真研究为基础。

对光伏组件的建模与仿真可以为其他环节的深入研究提供基础和理论依据。

光伏电池材料是一种特殊半导体，它是一种将光能转换成电能的一种固态器件。

根据其工作原理可以建立数学模型描述其特性[1-2]，这是建立光伏电池仿真模型的基础。

绪论新能源是21世纪世界经济发展中最具决定力的五大技术领域之一。

随着世界经济的快速发展，对能源需求逐年增长，而地球上以石油和煤为主的矿物资源日渐枯竭，能源已成为制约各国经济发展的瓶颈。

同时，随着化石燃料的燃烧，所产生的二氧化碳在大气中的浓度急剧增加，生态环境逐渐恶化，使地球逐渐变暖。

随着人类社会的发展，改善生态环境的呼声越来越高，开发利用无污染的新能源，对促进社会文明与进步，发展经济，改善人民生活具有重大的意义。

太阳能作为一种清洁、高效和永不衰竭的新能源，在日常生活中受到了各国政府的重视，各国都将太阳能资源利用作为国家可持续发展战略的重要内容。

太阳能并网发电系统通过把太阳能转化为电能，不经过蓄电池储能，直接通过并网逆变器，把电能送上电网。

太阳能并网发电代表了太阳能电源的发展方向，是21世纪最具吸引力的能源利用技术。

光伏发电技术根据负载的不同分为离网型和并网型两种，早期的光伏发电技术受制于太阳能电池组件成本因素，主要以小功率离网型为主，满足边远地区无电网居民用电问题。

随着光伏组件成本的下降，光伏发电的成本不断下降，预计到2013年安装成本可降至1.5美元/Wp，电价成本为6美分/(kWh)，光伏并网已经成为可能。

并网型光伏系统逐步成为主流。

目录第一章基于Matlab软件平台的光伏并网系统仿真实训......................... 错误！未定义书签。

1.1 Matlab软件介绍...................................... 错误！未定义书签。

1.2 光伏并网系统 (8)第二章光伏并网逆变器电路工作原理 (13)2.1 逆变器定义 (13)2.3 逆变器功能作用 (13)2.3.2 孤岛检测技术 (14)2.3.3 智能电量管理及系统状况监控系统 (14)第三章SG3525芯片 (15)3.1芯片特点 (15)3.2 管脚功能管脚图 (16)3.3 结构设计内部结构图 (17)第四章制图 (18)4.1 用protel绘制原理图 (18)4.2 根据原理图生成PCB电路板图 (18)第五章焊接与调试 (19)5.1 电路前面板的设计 (19)5.2 调试结果 (20)第六章实训结论 (21)第一章基于Matlab软件平台的光伏并网系统仿真实训1.1 、Matlab软件介绍MATLAB是矩阵实验室（Matrix Laboratory）的简称，是美国MathWorks 公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和Simulink两大部分。
