汽车设计课程设计说明书车辆工程课程设计任务书1．课程设计题目：汽车齿轮齿条式转向器设计及零件加工工艺制定2．课程设计目的：此课程设计是《汽车设计》、《汽车制造工艺学》课程教学重要实践环节，其目的是：1）培养学生理论联系实际的设计思想，巩固和加强所学的相关专业课程的知识；2）熟悉和掌握车辆设计和制造工艺制定的一般过程和方法，提高综合运用所学的知识进行车辆设计与制造的能力；3）熟练掌握和运用设计资料（指导书、图册、标准和规范等）以及经验数据进行设计的能力，培养学生机械制图、设计计算和编写技术文件等的基本技能。
3．课程设计时间：2010年8月30日~2010年9月23日（4周）4．整车性能参数：车型：一汽佳宝（面包车）基本参数（网络搜索得到）：名称轴距L 前轮距L1 后轮距L2 最小转弯半径R数值2500mm 1350mm 1360mm 4600mm名称车长车宽车高车质量数值3930mm 1585mm 1857mm 1123kg 5．汽车齿轮齿条式转向器设计的基本要求：1）技术参数：线角传动比：41.8mm/rad齿轮法向模数：2.2方向盘总圈数：3.5齿条行程：61.5mm2）设计要求：仅设计转向器部分。
6．齿轮齿条式转向器的零件加工制造工艺部分的要求零件名称：齿轮1）生产纲领：1000~10000件，生产类型：批量生产；应保证零件的加工质量，尽量提高生产率和降低消耗率。
2）尽量降低工人的劳动强度，使其有良好的工作条件；在充分利用现有生产条件的基础上，采用国内外先进工艺技术；主要的工艺要进行必要的分析论证和计算。
7．提交的文件资料：1）装配图1张（A1）、零件图2张（A3）；2）零件毛配图1张（A3）；3）零件加工工艺过程卡片1套、零件加工工序卡片1套；4）课程设计说明书1份（20页左右）（A4）。
一．齿轮齿条转向器的优缺点：齿轮齿条转向器是由转向轴做成一体的转向齿轮和常与转向横拉杆做成一体的齿条组成。
汽车转向器设计及应用毕业论文目录插图清单 (3)表格清单 (3)摘要 (4)Abstract (5)第一章绪论 (6)1.1 汽车转向器的功能及重要性 (6)1.2 汽车转向器的主要性能参数 (6)1.2.1转向器的效率 (6)2.2.2传动比的变化特性 (7)2.2.3转向盘自由行程 (9)1.4 汽车转向器的工作原理 (10)1.4.1 动力转向系统的工作原理 (10)1.4.2 转阀式液压助力转向器工作原理 (11)第二章总体方案设计 (12)2.1 转向器设计的分类 (12)2.1.1齿轮齿条式转向器 (12)2.1.2 蜗杆曲柄销式转向器 (12)2.1.3 循环球式转向器 (12)2.2 转向器方案分析 (13)2.3 防伤安全机构方案分析 (15)第三章循环球式转向器的设计与计算 (17)3.1 螺杆、钢球和螺母传动副 (18)3.1.1 钢球中心距D、螺杆外径D1和螺母径D2 (19)3.1.2 钢球直径d及数量n (19)3.1.3 滚道截面 (20)3.1.4 接触角 (20)3.1.5 螺距P和螺旋线导程角 (21)3.1.6 工作钢球圈数W (21)3.1.7 导管径d1 (21)3.2 齿条、齿扇传动副的设计 (21)3.3 循环球式转向器零件强度计算 (23)3.3.1钢球与滚道之间的接触应力σ (23) (24)3.3.2 齿的弯曲应力w3.3.3 转向摇臂轴直径的确定 (24)第四章动力转向机构的设计 (25)4.1 对动力转向机构的要求 (25)4.2 液压式动力转向机构布置方案分析 (25)4.2.1 动力转向机构布置方案分析 (25)4.3 液压式动力转向机构的计算 (27)4.3.1 动力缸尺寸的计算 (27)4.3.2 分配滑阀参数的选择 (27)4.3.3 分配阀的回位弹簧 (27)4.3.4 动力转向器的评价指标 (29)第五章转向梯形 (31)5.1 转向梯形结构方案分析 (31)5.1.1 整体式转向梯形 (31)5.1.2 断开式转向梯形 (32)5.2整体式转向梯形机构优化设计 (33)致谢 (37)参考文献 (38)插图清单图1-1 转向器角传动比变化特性曲线 (9)图1-2 液压动力转向系统示意图 (11)图2-1 循环球式齿条-齿扇转向器 (13)图2-2 防伤转向传动轴简图 (15)图2-3 防伤转向轴简图 (15)图3-1 螺杆钢球螺母传动副 (19)图3-2 四段圆弧滚道截面 (20)图3-3 为获得变化的齿侧间隙齿扇的加工原理和计算简图 (22)图3-4 用于选择偏心n的线图 (22)图3-5 螺杆受力简图 (24)图4-1 动力转向机构布置方案图 (26)图4-2 动力缸的布置 (27)图4-3 确定动力缸长度尺寸简图 (28)图4-4 预开隙1e (28)图4-5 静特性曲线分段图 (30)图5-1 整体式转向梯形 (31)图5-2 断开式转向梯形 (32)图5-3 断开点的确定 (33)图5-4 理想的、外车轮转角关系简图 (34)图5-5 转向梯形机构优化设计的可行域 (36)表格清单表3-1 循环球转向器的主要参数 (17)表3-2 循环球式转向器的部分参数 (18)表3-3 系数k与A／B的关系 (23)摘要汽车转向器是汽车的重要组成部分，也是决定汽车主动安全性的关键总成，它的质量严重影响汽车的操纵稳定性。
中文摘要为了减轻驾驶员转动方向盘的操作力，利用动力产生辅助动力的装置称为转向动力机构。
现代汽车都采用动力转向辅助系统，使驾驶员的转向操作变得方便、省力。
本文主要介绍了齿轮齿条式动力转向器的设计计算以及结构设计。
对转向系的要求,转向系的主要参数，动力转向系的要求,动力转向的组成和工作原理，以及动力转向系布置方案的选择和确定等作了详细的介绍。
并且对所需要的辅助油泵作了计算和选择。
关键字：齿轮齿条式，动力转向，设计计算AbstractIn order to reduce the driver turned the steering wheel operating force, the use of power auxiliary power produced the device is called to the motor. It made the driver change direction conveniently and save his labouring. This text mostly introduced the design and the count of the integery type of circulating rack and pinion steering along with the design of structure. And it particularly introduced the need of steering system, the main parameters of steering system, the need of power steering system , the make-up and the principle of power steering system ,and how to select and ascertain the established scheme of power steering system,It is emphasized the design and the count, also reckon and select the pump.Keywords: Rack and pinion steering,power steering,design and count中文摘要 (I)Abstract .................................................................................................................... I I 前言 (1)第一章转向系统设计方案论证 (2)§1－1 转向系的概述 (2)§1－2 动力转向系统概述 (4)§1－3 齿轮齿条式转向器与其它型式转向器的比较 (6)§1－4 电控液压动力转向系统的工作特性 (7)第二章齿轮齿条转向器设计及校核 (10)§2—1 齿轮齿条转向器种类的选择 (10)§2—2 前轴负荷的确定 (12)§2—3 转向系的主要性能参数计算 (13)§2—4 齿轮齿条转向器的计算及校核 (16)第三章电控液压动力转向系统的设计及验证 (24)§3—1 EHPS系统设计方案选择 (24)§3—2 EHPS系统的设计计算 (27)§3—3 动力转向系统方案校核 (35)第四章毕业设计结论与小结 (38)致谢 (40)参考文献 (41)本次毕业设计在高晓宏老师的指导下进行。
转向系包括转向器和转向传动机构。
转向系的要求；转向器的工作原理：转向器的分类；重点突出循环球式转向器优点缺点；怎么改进缺点，循环球式转向器由螺杆和螺母共同形成的螺旋槽内装钢球构成的传动副，以及螺母上齿条与摇臂轴上齿扇构成的传动副组成。
循环球式转向器是汽车转向系中最重要的部件，它的作用是增大转向盘传到转向传动机构的力和改变力的传递方向。
它由两级传动副构成：第一级是螺杆螺母传动副，第二级是齿条齿扇传动副。
在第一级传动副中，螺杆螺母的螺纹并不直接接触，其间装有多个钢球，实现滚动摩擦，可使正效率可达到90%。
因此循环球式转向器是目前国内外机械式和液压动力式汽车转向器应用最广泛的结构型式之一。
转向螺母是循环球式转向器中核心件之一，工作时与钢球接触，发生滚动摩擦，并有由于路面不平传到螺母的冲击。
由此转向螺母的钢球滚道轮廓形状是设计的关键，如果滚道与钢球的接触点不正确，将导致转向器卡死，造成翻车事故。
文中使用SolidWorks软件建立某车型汽车循环球式转向器的组件——转向螺母的精确三维模型，以便为后续的有限元分析、工作过程仿真和建立虚拟样机提供真实精确的三维仿真模型。
1 转向螺母的滚道设计原理转向螺杆和螺母上都加工出断面轮廓为两段不同心圆弧组成的近似半圆的螺旋槽，它们的螺旋滚道槽法截面轮廓见图1。
采用双圆弧滚道型面可以保证钢球滚珠和滚道面的“三点接触”，通过第三接触点C的法向反力Nc来和摩擦力fA、fB相平衡，使滚珠在几乎无滑移的情况下即可达到力的平衡，大大减轻其自锁效应。
自锁效应是指在两个摩擦力fA、fB组成力偶的作用下，滚珠向螺母或螺杆滚道侧的滑动现象。
如果滚珠滑动过大，将导致滚珠和接触滚道发生塑性变形，使整个螺旋副传动卡死，造成转向器不能转向，引发交通事故。
采用双圆弧滚道型面的滚珠螺旋副能减小自锁效应的关键是严格控制三者的配合间隙，过大的间隙将使得滚珠必须滑移一个较大的间隙值后才能与滚道的第三点接触，甚至不出现第三点接触。
3.3齿轮齿条式转向器的设计与计算3.3.1 转向系计算载荷的确定为了保证行驶安全，组成转向系的各零件应有足够的强度。
欲验算转向系零件的强度，需首先确定作用在各零件上的力。
影响这些力的主要因素有转向轴的负荷、路面阻力和轮胎气压等。
为转动转向轮要克服的阻力，包括转向轮绕主销转动的阻力、车轮稳定阻力、轮胎变形阻力和转向系中的内摩擦阻力等。
精确地计算出这些力是困难的。
为此用足够精确的半经验公式来计算汽车在沥青或者混凝土路面上的原地转向阻力矩M R (N·mm)。
表3-1 原地转向阻力矩M R 的计算 设计计算和说明计算结果 mm 627826.2N 0.17910902.530.7p G 3f 331⋅===R M式中 f ——轮胎和路面间的滑动摩擦因数；1G ——转向轴负荷，单位为N ；P ——轮胎气压，单位为MPa 。
f=0.71G =10902.5Np=0.179MPaR M =627826.2mm N ⋅作用在转向盘上的手力F h 为：表3-2 转向盘手力F h 的计算设计计算和说明计算结果N F iD L M L WSWRh 7.290%90153202.6278262221=⨯⨯⨯=+=η式中 1L ——转向摇臂长, 单位为mm ；R M ——原地转向阻力矩, 单位为N·mm 2L ——转向节臂长, 单位为mm ； SW D ——为转向盘直径,单位为mm ；I w ——转向器角传动比；η+——转向器正效率。
因齿轮齿条式转向传动机构无转向摇臂和转向节臂，故1L 、2L 不代入数值。
R M =627826.2mm N ⋅SW D =400mmi w =15+η=90%h F =290.7N对给定的汽车，用上式计算出来的作用力是最大值。
因此，可以用此值作为计算载荷。
梯形臂长度的计算2L ：表3-3 梯形臂长度L 2的计算设计计算和说明计算结果轮辋直径LW R = 16in=16×25.4=406.4mm 梯形臂长度2L =LW R ×0.8/2= 406.4×0.8/2=162.6mm,取2L =160mm2L =160mm轮胎直径的计算R T ：表3-4 轮胎直径R T 的计算设计计算和说明计算结果 20555.0⨯+=LW T R R =406.4+0.55×205=518.75mm取T R =520mmT R =520mm转向横拉杆直径的确定：表3-5 转向横拉杆直径的计算设计计算和说明计算结果mm m a M d R811.41021616.083.6274][43=⨯⨯⨯⨯=≥-πσπa =2L ;m N M MPa R ⋅==83.627;216][σ取min d =15mm初步估算主动齿轮轴的直径：表3-6 主动齿轮轴的计算设计计算和说明计算结果mm m Mn d 9.111014016.07.29016][max 16233=⨯⨯⨯⨯=≥-πτπ][τ=140MPa取min d =18mm3.3.2 齿轮齿条式转向器的设计 1. EPS 系统齿轮齿条转向器的主要元件1) 齿条 齿条是在金属壳体内来回滑动的，加工有齿形的金属条。
转向器毕业设计说明书J I A N G S U U N I V E R S I T Y本科毕业论文3t轻型货车转向器设计The design of 3t light truck steering完整版毕业设计请联系QQ645227879包括说明书+开题报告+外文翻译+装备图+零件图（图纸加起来总共3张A0）3t轻型货车转向器设计摘要汽车是一种性能要求高，负荷变化大的运输工具。
转向系统作为汽车的关键部件之一，更需要了解和掌握。
转向器作为转向系统的重要组成部件，对它的深入的研究显得意义重大。
循环球式转向器和齿轮齿条式转向器将是目前转向器的发展的趋势和潮流。
循环球式转向器主要由螺杆、钢球、螺母和转向器壳体等组成，具有较高的传动效率，操纵轻便，磨损较小，使用寿命长，近几年来得到广泛的应用。
根据现有的国家标准并按照汽车设计的原则设计一款循环球转向器，完成装配图和零件图的平面绘制，使其能够满足现代商用车的国家标准要求。
随着汽车工业的发展，汽车转向器也在不断的得到改进，虽然电子转向器已开始应用，但机械式转向器仍然广泛地被世界各国汽车及汽车零部件生产厂商所采用。
而在机械式转向器中，循环球齿条-齿扇式转向器由于其自身的特点被广泛应用于各级各类汽车上。
关键词：循环球转向器设计分析商用车The design of 3t light truck steeringAbstract Car is a transport that require a high performance ,load changes. Steering system as a key component of a car, need to understand and master.Steering as a key component of steering system ,its depth study seem significant.Recirculating ball steering and rack and pinion steering is currently the development trend and fashion of the steering.Recirculating ball steering mainly consists of the screw, ball, nut and steering housing,which has a high transmission efficiency,manipulation of light, less wear, long life, that has been widely used in recent years.According to existing national standards and in accordance with the principles of automotive design to design arecirculating ball steering,completing the assembly drawing and parts diagram drawing plane,so that it can meet the requirements of national standard of modern commercial vehicles.With the development of the auto industry,steering constantly improved,although the electronic Steering have begun to use,but the mechanical steering is still widely used by the world of motor vehicles and parts manufacturers.However in the mechanical steering gear, recirculating ball steering because of its features have been widely used in various types vehicles.Keywords Recirculating ball Steering Design Analysis Commercial Vehicles目录第一章转向器总体概述 (1) (1) (1)1.3 转向器的定义 (1)1.4 循环球式转向器 (1)1.4.1 循环球式转向器的结构及特点 (1)1.4.2 循环球式转向器的工作原理 (1)1.4.3 循环球式转向器的组成 (2)第二章转向器总成方案分析 (2)2.1 转向器的设计要求 (2)2.2 转向器的总成方案设计 (3)第三章循环球式转向器主要参数的选择 (6)3.1 钢球中心距D、螺杆外径D1、螺母内径D2 (6)3.2 钢球直径d及数量n (7)3.3 滚道截面 (9)3.4 接触角θ (9)3.5 螺距P和螺线导程角α0 (9)3.6 工作钢球圈数W (10)3.7 导管内径d1 (10)3.8 相切导管与相交导管 (10)3.9 转向器各参数的计算 (11)3.10 螺杆轴设计计算............................... 错误!未定义书签。
齿轮齿条转向器设计专业：机械设计制造及其自动化（汽车方向）学生：李牟嘉指导教师：刘国宪完成日期： 2007.6.9扬州大学机械工程学院中文摘要根据对齿轮齿条式转向器的研究以及资料的查阅，着重阐述了齿轮齿条式转向器类型选择，不同类型齿轮齿条式转向器的优缺点，和各种类型齿轮齿条式转向器应用状况。
根据原有数据计算转向系的传动比，并确定齿轮齿条的几何参数。
齿轮齿条式转向器总体设计，受力分析，及对齿轮齿条的疲劳强度校核、齿根弯曲疲劳强度校核。
修正齿轮齿条式转向器中不合理的数据。
通过对齿轮齿条式转向器的设计，选取出相关的零件如螺钉、轴承等，并在说明书中画出相关零件的零件图。
通过说明书并画出齿轮齿条式转向器的零件图6 张、装配图１张。
关键词：齿轮齿条，转向器，设计计算AbstractAccording to the research of the Rack-and-pinion steering and the data of the machine, the advantages and disadvantages of the typical machine are analyzed, and the layout type is chosen. the application condition with every kind of types Rack-and-pinion steering. is introduced, and the transmission ratio and the geometry parameters of the machine are calculated. That text precedes the total designs to the Rack-and-pinion steering. Suffering the dint analysis, and calibrate the tired strength of the machine with the bent and tired strength in root of tooth. This article revised the unreasonable data of the steering. With the design of the Rack-and-pinion steering, selects the related spare parts. Such as bolt, bearing...etc. and draw the diagrams of the related spare parts in manual. Drawing the 6 precise of spare parts diagrams and 1 precise of the assemble diagram of Rack-and-pinion steering.Key words: Rack-and-pinion steering, design and calculation目录中文摘要 (I)Abstract (II)第一章引言 (1)1.1汽车转向装置的设计趋势 (1)1.2汽车转向装置的发展趋势 (1)第二章齿轮齿条转向器设计方案选择 (3)第三章传动比的计算 (6)3.1 汽车方向盘（转向盘） (6)3.1 转向阻力矩 (6)3.3 角传动比与力传动比 (6)第四章齿轮设计 (8)4.1齿轮参数的选择[8] (8)4.2齿轮几何尺寸确定[2] (8)4.3齿根弯曲疲劳强度计算[11] (9)4.3.1齿轮精度等级、材料及参数的选择 (9)4.3.2齿轮的齿根弯曲强度设计。
齿轮齿条式转向器设计⽬录摘要Abstract1 绪论 (1)齿轮齿条式转向器概述 (1)齿轮齿条式动⼒转向器的原理 (2)1.2.1齿轮齿条转向器的⼯作原理 (2)1.2.2动⼒转向系统的⼯作原理 (2)2 转向器整体结构设计⽅案分析 (4)动⼒转向器的整体结构及附属机构 (4)转向器结构设计⽅案分析 (4)液压动⼒转向特点分析 (5)3转向器结构⽅案的确定和具体设计 (6)转向器结构的确定和设计 (6)3.1.1阿克曼⼏何学 (6)R (7)3.1.2最⼩转弯半径min3.1.3转向系的效率 (7)3.1.4转向系的⾓传动⽐与⼒传动⽐ (7)齿轮齿条传动副的确定和设计 (10)3.2.1变传动⽐齿轮齿条的原理分析 (10)3.2.2斜齿圆柱齿轮的设计 (11)3.2.3传动副传动⽅案的设计 (12)3.2.4齿条的设计 (12)动⼒缸结构设计 (13)3.3.1作⽤⼒的计算 (13)4 结论 (16)参考⽂献致谢齿轮齿条式转向器设计1 绪论齿轮齿条式转向器概述汽车⾏驶时要经常改变⾏驶⽅向，这就需要有⼀套能够按照驾驶需要使汽车转向的机构，它将司机转动⽅向盘的动作转变为车轮（通常是前轮）的偏转动作。
这套机构就是汽车的转向系。
转向系通过对左、右车轮不同转⾓的合理匹配来保证汽车沿着设想的轨迹运动[3]。
按转向⼒能源的不同，可将转向系分为机械转向系和动⼒转向系。
机械转向系的能量来源是⼈⼒，所有传⼒件都是机械的，由转向操纵机构（⽅向盘）、转向器、转向传动机构三⼤部分组成。
其中转向器是将操纵机构的旋转运动转变为传动机构的直线运动（严格讲是近似直线运动）的机构，是转向系的核⼼部件。
动⼒转向系除具有以上三⼤部件外，其最主要的动⼒来源是转向助⼒装置。
由于转向助⼒装置最常⽤的是⼀套液压系统，因此也就离不开泵、油管、阀、活塞和储油罐，它们分别相当于电路系统中的电池、导线、开关、电机和地线的作⽤[1]。
转向器（也常称为转向机），是完成由旋转运动到直线运动（或近似直线运动）的⼀组齿轮机构，同时也是转向系中的减速传动装置。
摘要汽车转向器是汽车的重要组成部分，也是决定汽车主动安全性的关键总成，它的质量严重影响汽车的操纵稳定性。
随着汽车工业的发展，汽车转向器也在不断的得到改进，虽然电子转向器已开始应用，但机械式转向器仍然广泛地被世界各国汽车及汽车零部件生产厂商所采用。
而在机械式转向器中，循环球齿条-齿扇式转向器由于其自身的特点被广泛应用于各级各类汽车上。
本文选择GX1608A型循环球齿条-齿扇式转向器作为研究课题，其主要内容有：汽车转向器的组成分类；转向器总成方案分析及其数据确定和转向器的设计过程。
这种转向器的优点是，操纵轻便，磨损小，寿命长。
缺点是结构复杂，成本高，转向灵敏度不如齿轮齿条式。
因此逐渐被齿轮齿条式取代。
但随着动力转向的应用，循环球式转向器近年来又得到广泛使用。
关键词；转向器操纵稳定性循环球齿条-齿扇式转向器AbstractGear cars an important component of the initiative is decided automobile safety of the key assembly, It seriously affected the quality of the vehicle handling and stability. Along with the development of the auto industry, automobile steering gear is continuously improved, although the electronic steering gear has begun to use But mechanical steering gear is still widely been world motor vehicles and parts manufacturers adopted. And the mechanical steering gear, Rack cycle ball-type steering gear tooth fans as its own characteristics has been widely used in various types vehicles. The graduation design options GX1608A cycle gear ball-type steering gear rack as a research topic, Its main contents are : automotive steering gear components classification; assembly was to program analysis and data to identify and steering gear design process.The advantage of such steering gear, and manipulating light, wear and tear, long life. The disadvantage is that the structure is complicated and costly, than steering rack and pinion sensitivity. Therefore gradually being replaced by rack and pinion. However, with the power steering applications, the ball-type steering gear cycle and are widely used in recent years.Keywords；Diverter Ball handling and stability Cycle rack-type steering gear diverter目录摘要 (I)Abstract (II)1绪论 (1)2汽车转向系的组成及分类 (3)2.1汽车转向系的类型和组成 (3)2.1.1 机械式转向系 (6)2.1.2 动力转向器 (7)2.2 转向系主要性能参数 (8)2.2.1转向器的效率 (8)2.2.2传动比的变化特性 (10)2.2.3转向盘自由行程 (13)2.3 转向操纵机构及转向传动机构 (13)2.3.1转向操纵机构 (13)2.3.2转向传动机构 (14)3转向器总成方案分析 (15)3.1转向器设计要求 (15)3.2转向器总成方案设计 (16)4循环球式转向器主要尺寸参数的选择 (19)5 转向器输出力矩的确定 (23)6 轴的设计计算及校核 (24)6.1 转向摇臂轴（即齿形齿扇轴）的设计计算 (24)6.1.1材料的选择 (24)6.1.2结构设计 (24)6.1.3轴的设计计算 (24)6.2 螺杆轴设计计算及主要零件的校核 (28)6.2.1材料选择 (28)6.2.2结构设计 (28)6.2.3轴的设计计算 (29)6.2.4钢球与滚道之间的接触应力校核 (31)参考文献 (33)致谢 (34)附录 (36)1绪论循环球式转向器的英文名称是Recirculating Ball Steering Gear。
1．摘要汽车转向器是汽车的重要组成部分，也是决定汽车主动安全性的关键总成，它的质量严重影响汽车的操纵稳定性。
随着汽车工业的发展，汽车转向器也在不断的得到改进，虽然电子转向器已开始应用，但机械式转向器仍然广泛地被世界各国汽车及汽车零部件生产厂商所采用。
而在机械式转向器中，循环球齿条-齿扇式转向器由于其自身的特点被广泛应用于各级各类汽车上。
本文选择GX1608A型循环球齿条-齿扇式转向器作为研究课题，其主要内容有：汽车转向器的组成分类；转向器总成方案分析及其数据确定和转向器的设计过程。
这种转向器的优点是，操纵轻便，磨损小，寿命长。
缺点是结构复杂，成本高，转向灵敏度不如齿轮齿条式。
因此逐渐被齿轮齿条式取代。
但随着动力转向的应用，循环球式转向器近年来又得到广泛使用。

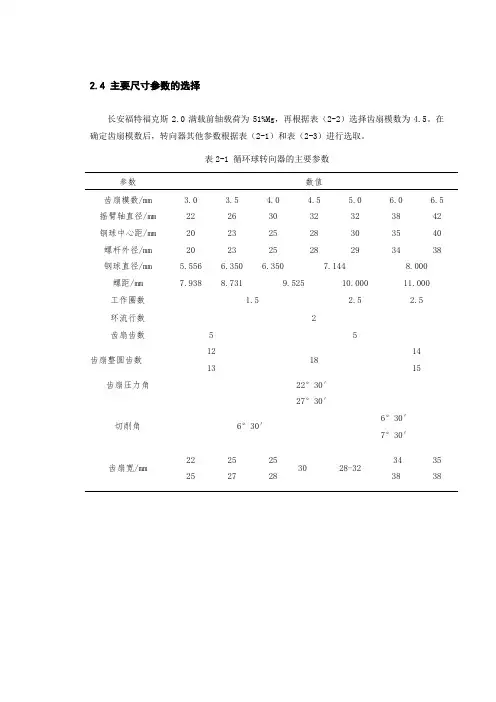

关键词；转向器操纵稳定性循环球齿条-齿扇式转向器目录摘要 (1)1绪论 (4)2汽车转向系的组成及分类 (6)2.1汽车转向系的类型和组成 (6)2.1.1 机械式转向系 (9)2.1.2 动力转向器 (10)2.2 转向系主要性能参数 (11)2.2.1转向器的效率 (11)2.2.2传动比的变化特性 (12)2.2.3转向盘自由行程 (17)2.3 转向操纵机构及转向传动机构 (17)2.3.1转向操纵机构 (17)2.3.2转向传动机构 (18)3转向器总成方案分析 (20)3.1转向器设计要求 (20)3.2转向器总成方案设计 (21)4循环球式转向器主要尺寸参数的选择 (25)5 转向器输出力矩的确定 (26)6 轴的设计计算及校核 (27)6.1 转向摇臂轴（即齿形齿扇轴）的设计计算 (27)6.1.1材料的选择 (27)6.1.2结构设计 (27)6.1.3轴的设计计算 (27)6.2 螺杆轴设计计算及主要零件的校核 (31)6.2.1材料选择 (31)6.2.2结构设计 (31)6.2.3轴的设计计算 (32)6.2.4钢球与滚道之间的接触应力校核 (34)结论 (36)参考文献 (37)1绪论循环球式转向器的英文名称是Recirculating Ball Steering Gear。
循环球式转向器由两对传动副组成，一对是螺杆、螺母，另一对是齿条、齿扇或曲柄销。
在螺杆和螺母之间装有可循环滚动的钢球，使滑动摩擦变为滚动摩擦，从而提高了传动效率。
循环球式：这种转向装置是由齿轮机构将来自转向盘的旋转力进行减速，使转向盘的旋转运动变为涡轮蜗杆的旋转运动，滚珠螺杆和螺母夹着钢球啮合，因而滚珠螺杆的旋转运动变为直线运动，螺母再与扇形齿轮啮合，直线运动再次变为旋转运动，使连杆臂摇动，连杆臂再使连动拉杆和横拉杆做直线运动，改变车轮的方向，这是一种古典的机构，现代轿车已大多不再使用，但又被最新方式的助力转向装置所应用。
它的原理相当于利用了螺母与螺栓在旋转过程中产生的相对移动，而在螺纹与螺纹之间夹入了钢球以减小阻力，所有钢球在一个首尾相连的封闭的螺旋曲线内循环滚动，循环球式故而得名这种转向器的优点是，操纵轻便，磨损小，寿命长。
缺点是结构复杂，成本高，转向灵敏度不如齿轮齿条式。
因此逐渐被齿轮齿条式取代。
但随着动力转向的应用，循环球式转向器近年来又得到广泛使用。
本文选择GX1608A型循环球齿轮-齿条式转向器作为研究课题，其主要内容有：汽车转向器相关知识，循环球式转向器的主要参数选择及其设计。
设计部分还包括转向摇臂轴，渐开线花键，扇形齿轮轴以及螺杆轴的设计与校核。
转向器按结构形式可分为多种类型。
历史上曾出现过许多种形式的转向器，目前较常用的有齿轮齿条式、蜗杆曲柄指销式、循环球-齿条齿扇式、循环球曲柄指销式、蜗杆滚轮式等。
在《当前国家重点鼓励发展的产业、产品和技术目录》中，汽车关键零部件开发和制造被列为重点扶持的项目，国家计委和科技部也将汽车关键零部件划入当前国家优先发展的高技术产业化重点领域，所以，具有先进水平的汽车转向器的研发、生产将会得到有力的政策支持。
随着全球汽车工业的迅速发展，汽车的需求量大幅攀升，汽车制造已向发展中国家转移。
随着国际上汽车行业开始实行零部件“全球化采购”策略及国际跨国汽车企业推行本土化策略，国内汽车市场将出现巨大的零部件配件缺口。
到2010年，中国汽车零部件国内产值将突破1万亿元，市场前景广阔。
按照汽车零部件工业“十五”发展目标，到2005年中国汽车保有量为2198—2315万辆，其中轿车843—860万辆。
当年汽车需求量为：271—310万辆，其中轿车110——121万辆，汽车工业增加值占GDP的1%左右，汽车零部件工业产值将占汽车工业总产值的25%左右。
因此作为关键零部件的汽车转向器在中国销售市场上前景广阔。
“十五”期间，我国机动车行业包括汽车、农用车、工程机械等将发展成为国民经济的支柱产业，汽车转向器是符合国家重点扶持和优惠政策的汽车关键零部件，是汽车重要的保安件之一。
2汽车转向系的组成及分类2.1汽车转向系的类型和组成汽车转向系可按转向能源的不同分为机械式转向系和动力转向系两大类。
汽车转向器是用来保持或改变汽车形式方向的机构，在汽车转向行使时，还要保证各转向轮之间有协调的转角关系。
驾驶员通过操纵转向系统，使汽车保持直线或转弯运动状态，或者上述两种运动状态相互转换。
机械转向系的能量来源是人力，所有传力件都是机械的，由转向操纵机构(方向盘)、转向器、转向传动机构三大部分组成。
其中转向器是将操纵机构的旋转运动转变为传动机构的直线运动(严格讲是近似直线运动)的机构，是转向系的核心部件。
动力转向系除具有以上三大部件外，其最主要的动力来源是转向助力装置。
由于转向助力装置最常用的是一套液压系统，因此也就离不开泵、油管、阀、活塞和储油罐，它们分别相当于电路系统中的电池、导线、开关、电机和地线的作用。
转向操纵机构转向盘即通常所说的方向盘。
转向盘内部有金属制成的骨架，是用钢、铝合金或镁合金等材料制成。
由圆环状的盘圈、插入转向轴的转向盘毂，以及连接盘圈和盘毂的辐条构成。
采用焊接或铸造等工艺制造，转向轴是由细齿花键和螺母连接的。
骨架的外侧一般包有柔软的合成橡胶或树脂，也有采用皮革包裹以及硬木制作的转向盘。
转向盘外皮要求有某种程度的柔软度，手感良好，能防止手心出汗打滑的材质，还需要有耐热、耐候性。
转向盘的功能：转向盘位于司机的正前方，是碰撞时最可能伤害到司机的部件，因此需要转向盘具有很高的安全性，在司机撞在转向盘上时，骨架能够产生变形，吸收冲击能，减轻对司机的伤害。
转向盘的惯性力矩也是很重要的，惯性力矩小，我们就会感到“轮轻”，操做感良好，但同时也容易受到转向盘的反弹(即“打手”)的影响，为了设定适当的惯性力矩，就要调整骨架的材料或形状等。
现在的转向盘与以前的看似没有太大变化，但实际上已经有了改进。
由于转向助力装置的普及，转向盘外径变小了，而手握处却变粗了，采用柔软材料，使操作感得到了改善。
现在有越来越多的汽车在转向盘里安装了安全气囊，也使汽车的安全性大大提高了。
转向盘的集电环：转向盘上有喇叭开关，必须时刻与车身电器线路相连，而旋转的转向盘与组合开关之间显然不能用导线直接相连，因此就必须采用集电环装置。
集电环好比环形的地铁轨道，喇叭开关的触点就象奔跑在轨道上的电车，时刻保持接通的状态。
由于是机械接触，长时间使用触点会因磨损影响导电性，导致紧急时刻喇叭不鸣甚至气囊不工作。
因此，最近装备气囊的汽车开始装用电缆盘，代替集电环。
转向盘的端子与组合开关的端子用电缆线连接，电缆盘将电线卷入盘内，类似于吸尘器的电线卷取机构，在转向盘旋转范围内，电线*卷筒自由伸缩。
转向器分类转向器按结构形式可分为多种类型。
历史上曾出现过许多种形式的转向器，目前较常用的有齿轮齿条式、蜗杆曲柄指销式、循环球-齿条齿扇式、循环球曲柄指销式、蜗杆滚轮式等。
其中第二、第四种分别是第一、第三种的变形形式，而蜗杆滚轮式则更少见。
如果按照助力形式，又可以分为机械式（无助力），和动力式（有助力）两种，其中动力转向器又可以分为气压动力式、液压动力式、电动助力式、电液助力式等种类。
1）齿轮齿条式转向器。
它是一种最常见的转向器。
其基本结构是一对相互啮合的小齿轮和齿条。
转向轴带动小齿轮旋转时，齿条便做直线运动。
有时，靠齿条来直接带动横拉杆，就可使转向轮转向。
所以，这是一种最简单的转向器。
它的优点是结构简单，成本低廉，转向灵敏，体积小，可以直接带动横拉杆。
在汽车上得到广泛应用。
2）蜗杆曲柄销式转向器它是以蜗杆为主动件，曲柄销为从动件的转向器。
蜗杆具有梯形螺纹，手指状的锥形指销用轴承支承在曲柄上，曲柄与转向摇臂轴制成一体。
转向时，通过转向盘转动蜗杆、嵌于蜗杆螺旋槽中的锥形指销一边自转，一边绕转向摇臂轴做圆弧运动，从而带动曲柄和转向垂臂摆动，再通过转向传动机构使转向轮偏转。
这种转向器通常用于转向力较大的载货汽车上。
3）循环球式转向器。
循环球式：这种转向装置是由齿轮机构将来自转向盘的旋转力进行减速，使转向盘的旋转运动变为涡轮蜗杆的旋转运动，滚珠螺杆和螺母夹着钢球啮合，因而滚珠螺杆的旋转运动变为直线运动，螺母再与扇形齿轮啮合，直线运动再次变为旋转运动，使连杆臂摇动，连杆臂再使连动拉杆和横拉杆做直线运动，改变车轮的方向。
这是一种古典的机构，现代轿车已大多不再使用，但又被最新方式的助力转向装置所应用。
它的原理相当于利用了螺母与螺栓在旋转过程中产生的相对移动，而在螺纹与螺纹之间夹入了钢球以减小阻力，所有钢球在一个首尾相连的封闭的螺旋曲线内循环滚动，循环球式故而得名。
齿轮齿条液压助力转向器，是相对于齿轮齿条机械转向器而言的，主要是增加了转向油泵、转向油壶、转向油管、转向阀、转向油缸等部件，以期达到改善驾驶员手感，增加转向助力的目的的转向装置。
国内经过10多年来的发展，已经形成成熟的研发和制造技术的厂家有豫北光洋转向器有限公司等企业。
转向系统发展随着汽车工业的飞速发展以及人们对于舒适、安全性能要求的不断提高，转向系统也随着科技的发展日新月异。
就目前而言，电动助力转向系统是转向行业前沿研究项目，按照其布局形式，可以分为管柱助力、齿轮助力、齿条助力、拉杆助力、电液助力等形式。
以前在一些科幻电影中才能出现的无人飞机、无人驾驶汽车等现在已经成为现实，转向系统也在朝着更加先进的方向发展，比如由日本JTEKT研究开发出来的先进线控转向系统等2.1.1 机械式转向系机械式转向器的能量来源是人力，所有传力件都是机械的，由转向操纵机构(方向盘)、转向器、转向传动机构三大部分组成。
其中转向器是将操纵机构的旋转运动转变为传动机构的直线运动(严格讲是近似直线运动)的机构，是转向系的核心部件。
这种转向器有两对传动副组成，一对是螺杆、螺母，另一对是齿条、齿扇或曲柄销。
在螺杆和螺母之间装有可循环滚动的钢球，使滑动摩擦变为滚动摩擦，从而提高了传动效率。
