离心通风机的几种传动方式
离心通风机根据用途、结构要求等因素，传动方式可设计为：电机直联型（A型）、皮带传动型（B、C、E、F型）和联轴器传动型（D型）三种。
具体描述如下：
1.电动机直联型（Motor directly driven type）A式：风机的叶轮直接安装在电动机轴上（见图A型）。
2.皮带传动型（Belt driven）：通过皮带和皮带轮驱动的风机。
具体又分：B型、C型、E 型和F型。
1）B型：皮带轮在两轴承中间，叶轮悬臂安装（见图B 型）。
2）C型：皮带轮悬臂安装在轴的一端，叶轮悬臂安装在轴的另一端（见图C 型）
3）E型：皮带轮悬臂安装，叶轮安装在两轴承之间（见图E型）。
4）F型：叶轮安装在两轴承之间（见图F型）。
3.联轴器传动型（Drive type with coupling）：电动机与风机用联轴器联接驱动。
D 型：叶轮悬臂安装（见图D型）。
矿井通风与安全课堂笔记4章第四章 通风动力本章重点与难点1、自然风压的产生、计算、利用与控制2、轴流式和离心式主要通风机特性3、主要通风机的联合运转4、主要通风机的合理工作范围欲使空气在矿井中源源不断地流动，就必须克服空气沿井巷流动时所受到的阻力。
这种克服通风阻力的能量或压力叫通风动力。
由第二章可知，通风机风压和自然风压均是矿井通风的动力。
本章将就。
对这两种压力对矿井通风的作用、影响因素、特性进行分析研究，以便合理地使用通风动力，从而使矿井通风达到技术先进、经济合理，安全可靠。
第一节 自然风压一、 自然风压及其形成和计算自然风压与自然通风 图4-1-1为一个简化的矿井通风系统，2-3为水平巷道，0-5为通过系统最高点的水平线。
如果把地表大气视为断面无限大，风阻为零的假想风路，则通风系统可视为一个闭合的回路。
在冬季，由于空气柱0-1-2比5-4-3的平均温度较低，平均空气密度较大，导致两空气柱作用在2-3水平面上的重力不等。
其重力之差就是该系统的自然风压。
它使空气源源不断地从井口1流入，从井口5流出。
在夏季时，若空气柱5-4-3比0-1-2温度低，平均密度大，则系统产生的自然风压方向与冬季相反。
地面空气从井口5流入，从井口1流出。
这种由自然因素作用而形成的通风叫自然通风。
图4—1—1 简化矿井通风系统 由上述例子可见，在一个有高差的闭合回路中，只要两侧有高差巷道中空气的温度或密度不等，则该回路就会产生自然风压。
根据自然风压定义，图4—1—1所示系统的自然风压H N 可用下式计算：gdZ gdZ H N ⎰⎰-=532201ρρ4-1-1式中 Z —矿井最高点至最低水平间的距离，m ；g —重力加速度，m/s 2；ρ1、ρ2—分别为0-1-2和5-4-3井巷中dZ 段空气密度，kg/m 3。
由于空气密度受多种因素影响，与高度Z 成复杂的函数关系。
因此利用式4-2-1计算自然风压较为困难。
为了简化计算，一般采用测算出0-1-2和5-4-3井巷中空气密度的平均值ρm1和ρm2，用其分别代替式4—1—1中的ρ1和ρ2，则(4-1-1)可写为：H Zg N m m =-()ρρ12 4-1-2二、 自然风压的影响因素及变化规律自然风压影响因素由式4-1-1可见，自然风压的影响因素可用下式表示：H N =f (ρZ ）=f [ρ(T,P,R ，φ)Z ] 4-1-3影响自然风压的决定性因素是两侧空气柱的密度差，而影响空气密度又由温度T 、大气压力P 、气体常数R 和相对湿度φ等因素影响。

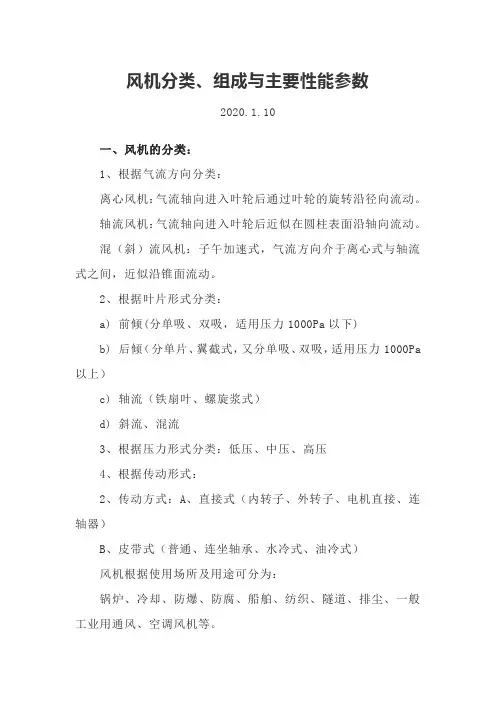

风机分类、组成与主要性能参数2020.1.10一、风机的分类：1、根据气流方向分类：离心风机：气流轴向进入叶轮后通过叶轮的旋转沿径向流动。
轴流风机：气流轴向进入叶轮后近似在圆柱表面沿轴向流动。
混（斜）流风机：子午加速式，气流方向介于离心式与轴流式之间，近似沿锥面流动。
2、根据叶片形式分类：a) 前倾(分单吸、双吸，适用压力1000Pa以下)b) 后倾（分单片、翼截式，又分单吸、双吸，适用压力1000Pa 以上）c) 轴流（铁扇叶、螺旋浆式）d) 斜流、混流3、根据压力形式分类：低压、中压、高压4、根据传动形式：2、传动方式：A、直接式（内转子、外转子、电机直接、连轴器）B、皮带式（普通、连坐轴承、水冷式、油冷式）风机根据使用场所及用途可分为：锅炉、冷却、防爆、防腐、船舶、纺织、隧道、排尘、一般工业用通风、空调风机等。
二、离心风机的分类：离心风机有中高压离心风机与中低压离心风机，根据其叶片型式不同分前倾、径向和后倾几种。
三、风机的组成：轴流风机主要由风壳、叶轮、电机组成；离心风机主要由蜗壳、叶轮、进风口（导流器）、电机、传动组、角框组成。
配件有减震器、皮带轮、皮带、出口法兰、皮带护罩等。
其中：轴的材质为45#钢。
角框的角铁或镀锌板制作；轴承：小负荷风机采用含油滚珠轴承（UKP系列）、功率较大风机采用带座轴承（机座）或双列滚柱轴承。
叶轮、蜗壳：一般采用镀锌板或热扎板制作，特殊情况（输送腐蚀性气体）采用不锈钢、玻璃钢或PVC制作。
风机座：采用槽钢或角铁制作。
皮带轮、皮带、电机为外购品。
采用的镀锌板的含锌量在Z22以上。
热扎板制作后需经除锈和喷涂处理。
镀锌板制作之特点：外形美观，不易生锈，制作后不必经其它后处理，无电焊等操作，工作效率高，成本较高。
在潮湿等室处场所，表面可喷环氧树脂漆做防护处理。
热扎板特点：成本低、经喷涂后外形亦较美观，但经电焊等作业，如未处理好，在焊缝等地方容易生锈断开，使用寿命较镀锌板短。
4-72.B4-72.F4-72型离心风机4-72型离心式通风机可输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。
气体内不允许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。
气体温度不得超过80。
C。
该风机具有良好的气动性能，叶轮、皮带轮均经严格的静、动平衡较正，故运转平衡、振动小、效率高、寿命长等特点。
广泛适用于工矿企业、大型建筑物、宾馆酒楼等室内通风换气排烟。
4-72型有四种转动方式：A式为电机直联传动；B式为皮带轮在两大支撑点中间传动；C式为电机通过轴承箱联轴器传动；D式为电机通过轴承箱联轴器传动。
NO.2.8-6采用A式传动；NO.8-12采用C、D式传动；NO.16-20采用B式传动。
B4-72为防暴型离心式通风机主要由铝叶轮、机壳、进风口等部分与防爆机组成，可作为易燃挥发性气体的通风换气之用，其性能与地基尺寸同于4-72型。
F4-72为防腐性离心式通风机主要有不锈钢（或玻璃钢）材质做成叶轮、机壳、进风口等部分与电机组成，可用于输送腐蚀性气体，其性能与地基尺寸同于4-72。
主要参数The main technical parameters4-68型NO. 2.8A、3.15A、3.55A性能参数表4-68型NO. 4A、4.5A、5A性能参数表4-68型NO. 6.3D、8D性能参数表T4-72型离心通风机T4-72型离心通风机结构型式：T4-72型离心通风机No.3～6出风口位置为0°～225°，间隔为45°，传动方式为A式传动；No.7～20出风口位置为0°、90°、180°，其中N07～12传动方式为C式或E式传动，No.16、No.20传动方式为B 式传动。
T4-72型离心通风机No.3-6风机主要由叶轮、机壳、进风口等部分配直联电机而组成；No.7-20除具有上述部分外，还有传动部分等。
1)叶轮由10个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成。
