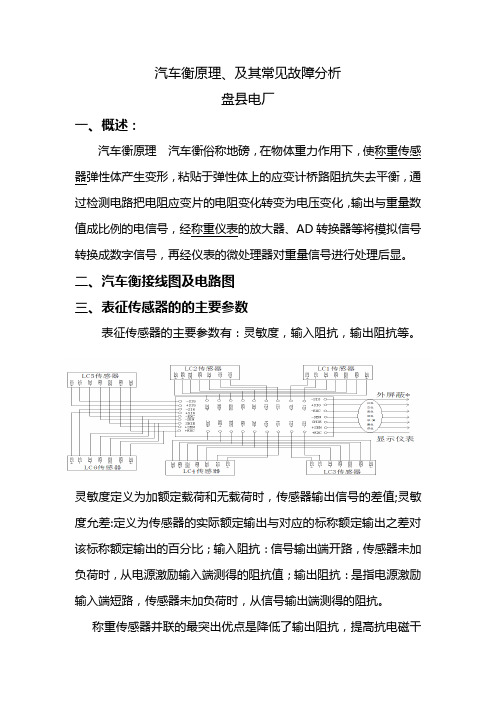

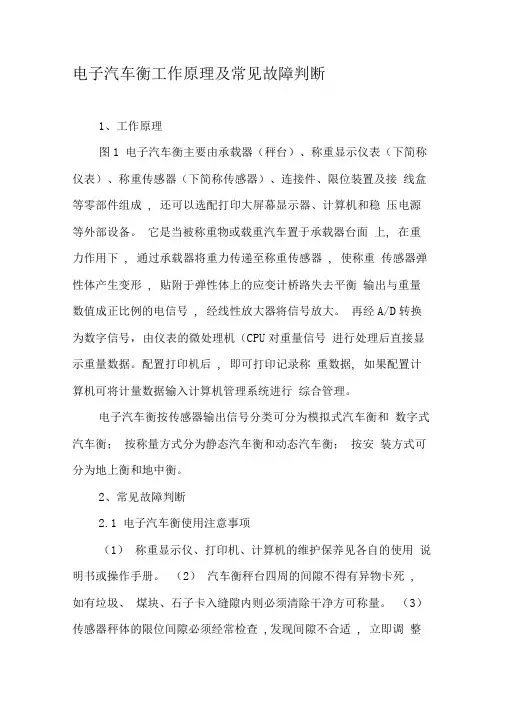

称重传感器在汽车衡中的作用 汽车电子衡即为电子地磅，是一种常用的称重仪器。汽车衡中最重要的部件就是称重传感器了，如果称重传感器造成损坏可能会导致汽车衡的损坏。那么称重传感器在汽车衡中发挥着什么作用呢?下面小编就来具体介绍一下吧。 电子汽车衡主要由承载器、称重显示仪表、称重传感器、连接件、限位装置及接线盒等零部件组成，被称重物或载重汽车置于承载器台面上，在重力作用下，通过承载器将重力传递至称重传感器，使称重传感器弹性体产生变形，贴附于弹性体上的应变计桥路失往平衡，输出与重量数值成正比例的电信号，经线性放大器将信号放大。什么是电子汽车衡?所谓的汽车衡即地磅，汽车电子衡就 是电子地磅。在二十世纪80 年代之前常见的汽车衡一般是利用杠杆原理纯机 械构造的机械式汽车衡，也称作机械地磅。二十世纪80 年代中期，随着高精 度称重传感器技术的日趋成熟，机械式地磅逐渐被精度高、稳定性好、操纵方便的电子汽车衡所取代。电子汽车衡主要由承载器、称重显示仪表、称重传感器、连接件、限位装置及接线盒等零部件组成，还可以选配打印大屏幕显示器、计算机和稳压电源等外部设备。 电子汽车衡的共组原理：被称重物或载重汽车置于承载器台面上，在重力作用下，通过承载器将重力传递至称重传感器，使称重传感器弹性体产生变形，贴附于弹性体上的应变计桥路失往平衡，输出与重量数值成正比例的电信号，经线性放大器将信号放大。再经A/D 转换为数字信号，由仪表的微处理机(CPU)对重量信号进行处理后直接显示重量数据。配置打印机后，即可打印记 录称重数据，假如配置计算机可将计量数据输进计算机治理系统进行综合治理。那有什么比较不错的电子汽车衡呢?这里我为大家推荐一款：SCS-M 数字式汽车衡数字式模块化电子汽车衡是由数字化称重传感器、数字化称重显示器、模
温度传感器的应用及原理 温度测量应用非常广泛，不仅生产工艺需要温度控制，有些电子产品还需对它们自身的温度进行测量，如计算机要监控CPU的温度，马达控制器要知道功率驱动IC的温度等等，下面介绍几种常用的温度传感器。 温度是实际应用中经常需要测试的参数，从钢铁制造到半导体生产，很多工艺都要依靠温度来实现，温度传感器是应用系统与现实世界之间的桥梁。本文对不同的温度传感器进行简要概述，并介绍与电路系统之间的接口。 热敏电阻器 用来测量温度的传感器种类很多，热敏电阻器就是其中之一。许多热敏电阻具有负温度系数(NTC)，也就是说温度下降时它的电阻值会升高。在所有被动式温度传感器中，热敏电阻的灵敏度(即温度每变化一度时电阻的变化)最高，但热敏电阻的电阻/温度曲线是非线性的。表1是一个典型的NTC热敏电阻器性能参数。 这些数据是对Vishay-Dale热敏电阻进行量测得到的，但它也代表了NTC热敏电阻的总体情况。其中电阻值以一个比率形式给出(R/R25)，该比率表示当前温度下的阻值与25℃时的阻值之比，通常同一系列的热敏电阻器具有类似的特性和相同电阻/温度曲线。以表1中的热敏电阻系列为例，25℃时阻值为10KΩ的电阻，在0℃时电阻为28.1KΩ，60℃时电阻为4.086KΩ；与此类似，25℃时电阻为5KΩ的热敏电阻在0℃时电阻则为 14.050KΩ。 图1是热敏电阻的温度曲线，可以看到电阻/温度曲线是非线性的。
虽然这里的热敏电阻数据以10℃为增量，但有些热敏电阻可以以5℃甚至1℃为增量。如果想要知道两点之间某一温度下的阻值，可以用这个曲线来估计，也可以直接计算出电阻值，计算公式如下： 这里T指开氏绝对温度，A、B、C、D是常数，根据热敏电阻的特性而各有不同，这些参数由热敏电阻的制造商提供。 热敏电阻一般有一个误差范围，用来规定样品之间的一致性。根据使用的材料不同，误差值通常在1%至10%之间。有些热敏电阻设计成应用时可以互换，用于不能进行现场调节的场合，例如一台仪器，用户或现场工程师只能更换热敏电阻而无法进行校准，这种热敏电阻比普通的精度要高很多，也要贵得多。 图2是利用热敏电阻测量温度的典型电路。电阻R1将热敏电阻的电压拉升到参考电压，一般它与ADC的参考电压一致，因此如果ADC的参考电压是5V，Vref 也将是5V。热敏电阻和电阻串联产生分压，其阻值变化使得节点处的电压也产生变化，该电路的精度取决于热敏电阻和电阻的误差以及参考电压的精度。
《传感器原理及检测技术》复习题 一、选择题 1、传感器中直接感受被测量的部分是（B） A.转换元件 B.敏感元件 C.转换电路 D.调理电路 2、属于传感器静态特性指标的是（D） A.幅频特性 B.阻尼比 C.相频特性 D.灵敏度 3、属于传感器时域动态特性指标的是（A） A.阶跃响应 B.固有频率 C.临界频率 D.阻尼比 4、属于传感器动态特性指标的是（C） A.量程 B.灵敏度 C.阻尼比 D.重复性 5、传感器能感知的输入变化量越小，表示传感器的（D） A.线性度越好 B.迟滞越小 C.重复性越好 D.分辨力越高 6、衡量在同一工作条件下，对同一被测量进行多次连续测量所得结果之间的不一致程度的指标是（A） A.重复性 B.稳定性 C.线性度 D.灵敏度 7、一般以室温条件下经过一定的时间间隔后，传感器的输出与起始标定时输出的差异来表示传感器的（C） A.灵敏度 B.线性度 C.稳定性 D.重复性 8、传感器的线性范围愈宽，表明传感器工作在线性区域内且传感器的（A） A.工作量程愈大 B.工作量程愈小 C.精确度愈高 D.精确度愈低 9、表示传感器或传感检测系统对被测物理量变化的反应能力的量为（B） A.线性度 B.灵敏度 C.重复性 D.稳定性 10、在明确传感器输入/输出变换关系的前提下，利用某种标准器具产生已知的标准非电量输入，确定其输出电量与输入量之间关系的过程，称为（C） A.校准 B.测量 C.标定 D.审核 11、按传感器能量源分类，以下传感器不属于能量转换型的是（D） A.压电式传感器 B.热电式传感器 C.光电式传感器 D.压阻式传感器 12、某温度计测量范围是－20℃～+200℃，其量程为（B） A. 200℃ B. 220℃ C. 180℃ D. 240℃ 13、某温度测量仪的输入—输出特性为线性，被测温度为20℃时，输出电压为10mV，被测温度为25℃时，输出电压为15mV，则该传感器的灵敏度为（D） A. 5mv/℃ B. 10mv/℃ C. 2mv/℃ D. 1mv//℃ 14、热电偶的T端称为（C） A.参考端 B.自由端 C.工作端 D.冷端 15、随着温度的升高，NTC型热敏电阻的电阻率会（B） A.迅速增加 B.迅速减小 C.缓慢增加 D.缓慢减小 16、有一温度计，测量范围为0~200o C，精度为0.5级，该表可能出现的最大绝对误差为（A） A.1 o C B.0.5 o C C.10 o C D.200 o C 17、热电偶式温度传感器的工作原理是基于（B） A.压电效应 B.热电效应 C.应变效应 D.光电效应

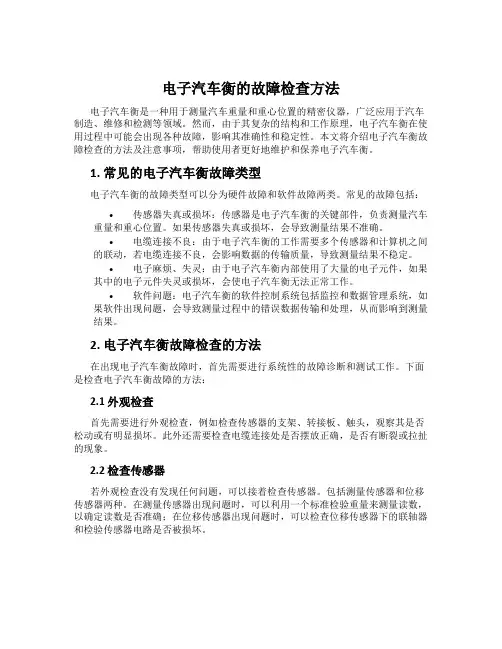

详细说明地磅传感器的故障原因及排除方法 检查接线盒内有无浸水、有无水气侵入。如有，则用吹风机吹干，然后用酒精擦洗并吹干，清洁内部。 通过肉眼观察，检查部件是否有异常情况，如虚焊、脱焊、掉线、断线、短路、错接等。如有，则相应排除故障。 检查接线有无短路。在接线盒内，用万用表测量屏蔽与其他导线和地磅秤台之间的电阻，检查有无泄露和短路；同时测量各导线与地线和信号电缆的屏蔽之间的电阻，检查有无泄露和短路。如有，则更换电缆。 在接线盒内用万用表检查正激励与负激励之间的电阻值(在接线盒内通向仪表的信号电缆接线柱上测量)，其阻值大约为400Ω。用万用表测量总输出端的正输出和负输出之间的阻，其阻值大x73rS约为2500Ω。如果发现阻值不对，则继续检查。 逐个断开传感器，用上述方法，测量正负激励端或正负输出间的电阻值，查找损坏了的传感器。如果没有发现则继续查找。 衡安汽车衡将砝码依次放在秤台的各个截面上，如果发现哪个截面的示值不正确，则再将砝码放在这个截面的传感器上，查出损坏了的传感器，再更换传感器；或者断开传感器的正负输出信号端，在不通电的情况下，测量他们之间的电阻值，为350Ω左右，在通电情况下，测量他们之间的直流电压，查出损坏了的传感器，再更换传感器。 损坏了的称重传感器，最好由生产厂家来修理。因为在其修理过程中，若处理不当，尽管看起来修好了，但使用起来可能始终不稳定。
应根据被损的称重传感器，选择规格型号一致的传感器进行更换。使用前应作一些检查，一般检查其外观及输入、输出阻抗、零点输出，并和生产厂家给出的技术指标相比较。有些传感器的零点输出稍大，但它们并没有什么影响，仍能正常使用，尤其是与具有开机置零及零点跟踪功能的称重显示仪表配套使用时更是如此。另外，称重传感器在使用前，应做一下负载反应，即把上海地磅的称重传感器与称重显示仪表连接，接通电源，加上适应载荷，看其输出信号是否有变化。如有变化，则说明床安琪能正常工作。
《传感器原理与应用》作业参考答案 作业一 1.传感器有哪些组成部分在检测过程中各起什么作用 答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。 各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。 2.传感器有哪些分类方法各有哪些传感器 答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。 3.测量误差是如何分类的 答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。 4.弹性敏感元件在传感器中起什么作用 答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量（如力、位移、速度、压力等）的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。 5.弹性敏感元件有哪几种基本形式各有什么用途和特点 答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。 变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。空心圆柱体的灵敏度相对实心轴要高许多，在同样的截面积下，轴的直径可加大数倍，这样可提高轴的抗弯能力，但其过载能力相对弱，载荷较大时会产生较明显的桶形形变，使输出应变复杂而影响精度。环状敏感元件一般为等截面圆环结构，圆环受力后容易变形，所以它的灵敏度较高，多用于测量较小的力，缺点是圆环加工困难，环的各个部位的应变及应力都不相等。悬臂梁的特点是结构简单，易于加工，输出位移(或应变)大，灵敏度高，所以常用于较小力的测量。扭转轴式弹性敏感元件用于测量力矩和转矩。 变换压力的弹性敏感元件通常有弹簧管、波纹管、等截面薄板、波纹膜片和膜盒、薄壁圆筒和薄壁半球等。弹簧管可以把压力变换成位移，且弹簧管的自由端的位移量、中心角的变化量与压力p成正比，其刚度较大，灵敏度较小，但过载能力强，常用于测量较大压力。波纹管的线性特性易被破坏，因此它主要用于测量较小压力或压差测量中。 作业二 1.何谓电阻式传感器它主要分成哪几种 答：电阻式传感器是将被测量转换成电阻值，再经相应测量电路处理后，在显示器记录仪上显示或记
浅谈汽车衡传感器的选用 摘要：汽车衡也被称为地磅，是厂矿、商家等用于大宗物料计量的主要称重设备，属于国家强制检定的计量器具。随着高精度称重传感器技术的日趋成熟，汽 车衡逐渐向精度高、稳定性好、操作方便方向发展。汽车衡分类众多，根据不同 的使用需求采购一台适合物料计量的汽车衡显得尤为重要。本文中主要对汽车衡 称重系统中的传感器技术及选用方法进行讨论分析。 关键词：汽车衡；传感器；选型 一、传感器工作原理与分析 电阻式应变片传感器工作原理就是电阻应变效应。该效应是金属导体（压力 传感器使用材质）所独具的特性。金属导体的电阻随着机械变形的大小发生变化 的现象称为金属的电阻应变效应。 下面具体介绍电阻应变效应：根据物理学知识知道，金属导体的电阻与其长 度和横截面积有关 R= ρl/S ρ为电阻系数，不同的金属其值不同。 L 为电阻丝的长度。 S 为电阻丝的横截面积。 当金属导体两端受力F作用时，长度l变化（伸长或缩短）dl，相应的s变化（变小或变大）ds，ρ变化dρ（较小），从而引起电R变化 d R。将（1）式取对 数并作微分运算，得： d（ln R）=d[ln（ρl/s）]=d（lnρ+lnl-lns） 又s=πr2，r为导体截面半径。所以：ds=d（πr2）==>ds/s=dπ/π +2dr/r==>ds/s=2dr/r 由材料力学知： dr/r=-μdl/l=-με μ为泊松比ε =dl/l ε即为电阻丝的轴向的相对变化，即应变。 将（3）（4）两式代入（2）中，得： 其中K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。由上式可以明显看出影响金属材料的灵敏系数的因素有两个：一个是受力后 材料的几何尺寸所引起的，即1（1+2μ）项，另一个是受理后材料的电阻率所引 起的，即项，但是对于金属材料来说后者带来的影响远远小于前者。由此已知在 机械力作用下的金属丝的电阻相对变化值与受力后金属丝的几何尺寸的变化关系 近似为线性。 这就是电阻应变效应机理。但这种线性关系也是在一定范围内才能保持。 （通过查阅资料，其具体范围K0一般在1.7到4.6之间） 电阻应变片是传感器的核心元件是电阻应变片，它的主要作用是将试件上的 应变变化转化为电阻变化。电阻应变片品种繁多、形式多样，但基本结构大同小异。常用的应变片可分为两类：金属电阻应变片和半导体电阻应变片。电阻应变 片是一种电阻式的敏感元件，它一般由基底、敏感栅、覆盖层和引线四部分组成。把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。敏 感栅是应变片的核心部分，粘贴在绝缘的基片上，其上粘贴起保护作用的覆盖层，两端焊接引出导线。基片受力后发生形变，引起敏感栅变形，因而敏感栅的电阻 发生变化。测得应变片电阻值变化量后，即可得到外力的大小。国内外多以康铜
河南工程学院 2017年秋《传感器原理与检测技术》试卷 批次专业：2016年春季-电气工程及其自动化(专升本)课程：传感器原理与检测技术(专升本)总时长：180分钟 1. ( 单选题 ) 仪表的精度等级是用仪表的( )来表示的。(本题分) A、相对误差 B、绝对误差 C、引用误差 D、使用误差 学生答案： 标准答案：C 解析： 得分：0 2. ( 单选题 ) 下列不是电感式传感器的是( )。(本题分) A、变磁阻式自感传感器 B、电涡流式传感器 C、差动变压器式互感传感器 D、霍尔元件式传感器 学生答案： 标准答案：D 解析： 得分：0 3. ( 单选题 ) 常用于制作超声波探头的材料是( )(本题分)
A、应变片 B、热电偶 C、压电晶体 D、霍尔元件 学生答案： 标准答案：C 解析： 得分：0 4. ( 单选题 ) 下列不可以直接测量温度的传感器是( )。(本题分) A、金属应变片式传感器 B、红外线传感器 C、光纤传感器 D、热电偶传感器 学生答案： 标准答案：A 解析： 得分：0 5. ( 单选题 ) 压电式传感器目前多用于测量( )。(本题分) A、静态的力或压力 B、动态的力或压力 C、速度 D、加速度 学生答案： 标准答案：D 解析： 得分：0
6. ( 单选题 ) 变气隙式自感传感器,当街铁移动靠近铁芯时,铁芯上的线圈电感量( )。(本题分) A、增加 B、减小 C、不变 D、不能判断 学生答案： 标准答案：A 解析： 得分：0 7. ( 单选题 ) 在车间用带微机的数字式测温仪表测量炉膛的温度时,应采用( ) 较为妥当。(本题分) A、计算修正法 B、仪表机械零点调整法 C、冰浴法 D、冷端补偿器法(电桥补偿法) 学生答案： 标准答案：D 解析： 得分：0 8. ( 单选题 ) 下列几种误差中,属于随机误差的有( )。(本题分) A、仪表未校零所引起的误差 B、测频时的量化误差 C、测频时的标准频率误差 D、读数错误

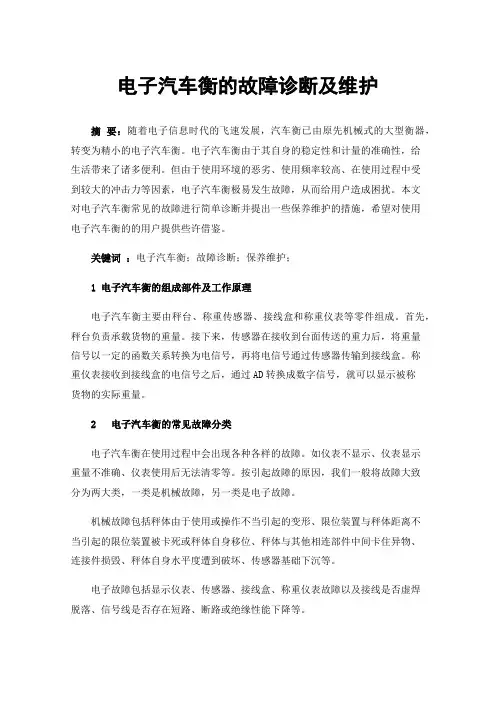

地磅常见故障及处理方法 点击次数：2652 发布时间：2013-7-12 13:31:05 1、地磅显示漂移 现象：仪表显示不稳定，少则几十kg，多则成百上千kg不停地变动。 原因：仪表模拟部分损坏，电源故障，传感器、接线盒、电缆等有故障引起的信号变化，秤台与基础出现杂物堵塞、限位螺栓与基础无间隙等。 2、地磅称量不准 现象：称量误差较大。 原因：秤台与基础有问题，仪表调校不准确，仪表模拟部分坏，传感器、接线盒有问题、四角有误差等。 3、显示正超载或负超载 现象：如XK3190系列仪表显示【Err03】正超载或显示【Err02】负超载。 原因：仪表损坏，供桥电源不正常，传感器、接线盒、DB-9插头等有问题引起信号大幅度变化，若是一台未经调试的秤，调试后故障自动消除，或是地磅传感器有问题。 4、汽车衡开机无自检 现象：仪表接通电源后无任何显示或显示部分笔划段，有的还伴有蜂鸣器鸣叫。 原因：外部220V电源及供电电路（线路、保险管、机内变压器、三端稳压电源）有故障，仪表PCB板损坏或LED显示管损坏或连线脱落。 5、开机或卸载后不回零 现象：开机接通电源，仪表自检后显示不为零，有错误提示或显示一较稳定的数值，或在称量中车辆下秤后显示正或负的数值，不显示零位。 原因：仪表放大部分有故障，传感器性能改变（滞后，漂移等），秤体与基础间有杂物堵塞。 二、地磅维修常用检修方法 1、观察法 直观检查秤台四周及底面有无杂物堵塞，限位间隙是否合格，各电缆线有无损伤，接线盒有无受潮、仪表元器件有无明显损伤痕迹等。 例：出现称量不准确，变差较大问题。观察发现一端引桥已被压塌，挤压住秤台，整个秤台已卡住，且秤台两端下部也被长期使用中掉下的积尘堆积而被塞住。针对以上问题处理后恢复正常。 2、测量比较法 用万用表电压档测试供桥电源（XK3190-A9仪表为+8V），仪表工作电源（+5V）是否正常（可与好的仪表进行比较），传感器输出的信号是否稳定，几只传感器输出信号有否偏差过大等。用万用表电阻档检测电缆有无短路，断路，传感器阻值是否正常等。 3、替代法 针对用简单的检测方法不能准确判断具体故障部件时，可对可疑器件用好的器件或替代品替换后，看故障能否排除来确定故障器件及部位。 例：在判断某些故障时用模拟器替代传感器信号，通过仪表显示正常与否来判定仪表故障或传感器故障，在此方法中可利用手中能用的替代品替代可疑的器件。 4、排除法 对于怀疑有故障的器件，在不影响整个系统工作条件的情况下，断开与系统的连接，看能否使系统恢复正常工作。 例：某汽车衡显示漂移，在零点附近±几十kg变动，此时简单的测试不能检测出故障部位，此时可采用断开某只传感器与接线盒接线，或用传感器直接与仪表（脱开接线盒）等方法来找出故障部件。 三、地磅故障检修流程 1、显示漂移 电压是否稳定N 变压器屏蔽地与
一：填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件， 测量电路三个部分组成。 2.半导体应变计应用较普遍的有体型、薄膜型、扩散型、外延型等。 3.光电式传感器是将光信号转换为电信号的光敏元件，根据光电效应可以分为 外光电效应，光电效应，热释电效应三种。 4.亮电流与暗电流之差称为光电流。 5.光电管的工作点应选在光电流与阳极电压无关的饱和区域。 6.金属丝应变传感器设计过程中为了减少横向效应，可采用直线栅式应变计 和箔式应变计结构。 7.反射式光纤位移传感器在位移-输出曲线的前坡区呈线性关系，在后坡区与 距离的平方成反比关系。 8.根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感 器。 9.画出达林顿光电三极管部接线方式： U CE 10.灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示k（x）=Δy/Δx 。 11.线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端基线性度、独立线性度、最小二乘法线性度等。最常用的是最
小二乘法线性度。 12.根据敏感元件材料的不同，将应变计分为金属式和半导体式两大 类。 13.利用热效应的光电传感器包含光---热、热---电两个阶段的信息变换过程。 14.应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿 法、计算机补偿法、应变计补偿法、热敏电阻补偿法。 15.应变式传感器一般是由电阻应变片和测量电路两部分组成。 16.传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 17.在光照射下，电子逸出物体表面向外发射的现象称为外光电效应，入 射光强改变物质导电率的物理现象称为光电效应。 18.光电管是一个装有光电阴极和阳极的真空玻璃管。 19.光电管的频率响应是指一定频率的调制光照射时光电输出的电流随频率变 化的关系，与其物理结构、工作状态、负载以及入射光波长等因素有关。多数光电器件灵敏度与调制频率的关系为Sr（f）=Sr。/(1+4π2f2τ2) 20.光电效应可分为光电导效应和光生伏特效应。 21.国家标准GB 7665--87对传感器下的定义是：能够感受规定的被测量并按照 一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。 22.传感器按输出量是模拟量还是数字量，可分为模拟量传感器和数字量传感器 23.传感器静态特性的灵敏度用公式表示为：k(x)=输出量的变化值/输入量的变 化值=△y/△x 24.应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；
苏州恒锦机电科技有限公司位于苏州市相城区，是集研发、设计、生产和销售为一体的综合型企业，专业制造工业用称重计量自动化系统设备及各类衡器磅秤，主要产品有自动配料系统、全自动包装系统、自动灌装系统、防爆称重产品、电子汽车衡、电子地磅、电子吊称、称重传感器仪表、非标称重设备、电子台称、电子案称、电子天平以及相关的实验室分析仪器等，产品被广泛应用于化工、石油、油漆涂料、制药、食品、有色金属、工程塑料、塑胶、电子、科研、饲料、纺织印染、五金机械及自动化生产等诸多领域。公司始终贯彻“质量为本，服务至上”的指导思想，把质量和服务视作企业的灵魂，以“科技、创新、诚信、专业”为企业的经营理念服务社会。 公司长期与德国赛多利斯科学仪器、梅特勒-托利多称重设备、江苏宏事达衡器、上海耀华称重系统有限公司、柯力电气、HBM、美国西特、奥豪斯、丹佛、AND、岛津、上海精密科学仪器有限公司等多家国内外及台湾知名企业建立了良好的合作关系，本公司拥有经验丰富、技术领先、服务优质的团队和多年来专业从事计量称重设备和计量称重设备工业自动化控制项目开发与生产的专业技术人才，以卓越的设计能力设计开发和制造了各种自动化计量设备、包装秤、灌装秤、重量检测秤、电脑配料系统等机电一体化高科技产品，承接了多套电气自动化控制成套设计与施工工程项目并且拥有一支专业技术咨询，售后服务系统，会在第一时间解决您的技术问题。 “瀛得客户口碑，持续合作发展”一直是我们的追求，苏州恒锦愿用我们丰富的经验，精湛的技术，优质的产品，极具竞争力的价格，以及真诚的服务与您携手同行共同发展。 如有需要请联系： 以下是苏州恒锦机电科技有限公司主打产品柯力QS-D40T汽车衡传感器/QS-D30T汽车衡地磅传感器的详细介绍： QS-40t汽车衡传感器产品详细说明： ◆精度好，稳定性好 ◆一致性好、互换性强，安装维护方便 ◆可靠性好，抗干扰能力强 ◆有自我识别功能，便于故障诊断 ◆传输距离远，通信速度快，防作弊效果显著
:填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件 测量电路三个部分组成。 2.金属丝应变传感器设计过程中为了减少横向效应，可米用直线栅式应变计 和箔式应变计结构。 3. 根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感器 4. 灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示 k （x）=△ y△ x。 5. 线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端 基线性度、独立线性度、最小二乘法线性度等。最常用的是最小二乘法线性 度。 6. 根据敏感元件材料的不同，将应变计分为金属式和半导体式两大类。 7. 应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿法、 计算机补偿法、应变计补偿法、热敏电阻补偿法。 8. 应变式传感器一般是由电阻应变片和测量电路两部分组成。 9. 传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 10. 国家标准GB7665--87对传感器下的定义是：能够感受规定的被测量并按照一定 的规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。11. 传感器按输出量是模拟量还是数字量， 可分为模拟量传感器和数字量传感器12. 传感器静态特性的灵敏度用公式表示为：心）=输出量的变化值/输入量的变化 值=△ y/ △ x 13. 应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；蠕 变小；机械滞后小；耐疲劳性好；具有足够的稳定性能：对弹性元件和应变计不产生化学腐蚀作用；有适当的储存期；应有较大的温度适用范围。 14. 根据传感器感知外界信息所依据的基本校园，可以将传感器分成三大类：物理传 感器，化学传感器，生物传感器。
一、名词解释： MEMS：其英文全称为Micro-Electro-Mechanical System，是用微电子，即microelectronic 的技术手段制备的微型机械系统。第一个M也代表器件的特征尺寸为微米量级，如果是纳米量级，相应的M这个词头就有nano来替代，变为NEMS，纳机电。MEMS及NEMS是在微电子技术的基础上发展起来的，融合了硅微加工、LIGA技术等的多种精密机械微加工方法，用于制作微型的梁、隔膜、凹槽、孔、反射镜、密封洞、锥、针尖、弹簧及所构成的复杂机械结构。（点击）它继承了微电子技术中的光刻、掺杂、薄膜沉积等加工工艺，进而发展出刻蚀、牺牲层技术、键合、LIGA、纳米压印、甚至包括最新的3D打印技术SOI: SOI（Silicon-On-Insulator，绝缘衬底上的硅）技术是在顶层硅和背衬底之间引入了一层埋氧化层。通过在绝缘体上形成半导体薄膜，SOI材料具有了体硅所无法比拟的优点：可以实现集成电路中元器件的介质隔离，彻底消除了体硅CMOS电路中的寄生闩锁效应；采用这种材料制成的集成电路还具有寄生电容小、集成密度高、速度快、工艺简单、短沟道效应小及特别适用于低压低功耗电路等优势，因此可以说SOI将有可能成为深亚微米的低压、低功耗集成电路的主流技术。 SOC:SOC-System on Chip，高级的MEMS是集微型传感器、微型执行器以及信号处理和控制电路、直至接口、通信和电源等于一体的微型器件或系统，这样的系统也称为SOC，即在一个芯片上实现传感、信号处理、直至运动反馈的整个过程。 LIGA:LIGA是德文光刻、电镀和模铸三个词的缩写。它是在一个导电的基板上旋涂厚的光刻胶，然后利用x射线曝光，显影后形成光刻胶的模具，再用电镀的方法在模具的空腔中生长金属，脱模后形成金属的微结构。特点：该工艺最显著的特点是高深宽比，若用于加工一个细长杆，杆的直径只有1微米，而高度可达500微米，深宽比大于500，这是其他技术无法比拟的。其次，它还具有材料广泛的特点，可加工金属、陶瓷、聚合物和玻璃。但传统的LIGA采用的x射线曝光工艺极其昂贵，近年来采用SU-8光刻胶替代PMMA光刻胶，紫外曝光代替x射线曝光的准LIGA技术获得了更广泛的发展和应用。 DRIE:反应离子深刻蚀（Deep RIE）。干法刻蚀的典型工艺是DRIE深槽刻蚀。刻蚀分为两步，第一步，通入SF6刻蚀气体进行反应离子刻蚀，刻蚀是各向同性的，即槽底不仅要被刻蚀，槽壁也会被刻蚀。如果就一直这样刻下去，刻蚀的图形和掩模定义的图形将完全不一样，很难控制微结构的尺寸。解决此问题的方法是分步刻蚀，逐次推进。在刻蚀进行10多秒钟转入第二步，快速地将刻蚀气体切换成保护气体C4F8，C4F8在等离子的作用下进行聚合，生成类似于特氟龙这种不粘锅材料，沉积在槽底和槽壁上。10多秒钟后，又切换成SF6刻蚀气体，等离子体中的正离子在电场加速作用下只轰击槽底，而不怎么轰击槽壁，优先将槽底的聚合物保护膜打掉，暴露出硅片表面，从而使得化学刻蚀反应能够再次进行。刻蚀时，由于槽壁上仍然保留有保护膜，而不会被刻蚀。重复这样的刻蚀-保护过程，就能在硅片上刻蚀出垂直的深槽。深槽在宏观上的垂直度能达到88-92°，但微观上其侧壁是有多段小弧形连接而成。干法刻蚀不再象湿法腐蚀那样需要晶向的对准，因此可以制备出齿轮、弹簧等复杂的图形。 二、多项选择题 第一章、 1、MEMS器件的尺寸范围是：（1） （1）从1um到1mm （2）从1nm到1um （3）从1mm到1cm 3、微系统部件的“深宽比”被定义为（1）之比 （1）高度方向尺寸和表面方向尺寸（2）表面方向尺寸和高度方向尺寸（3）宽度方向尺寸和长度方向尺寸 4、目前为止，商品化最好的MEMS器件是（2）
测电阻值：±EX之间（780）±5Ω左右，±Si之间（700）±2Ω左右，传感器电阻值以实际使用的传感器标称电阻值为准。 测电压值：±Si之间一般为0～25 mV，通电后，空秤一般为0-5mV。测传感器绝缘性能：将数字万用表置在20MΩ档上，表棒一头搭在外壳或屏蔽线上，另一头在｛±EXC，±SI｝中任一根上，如果万用表显示1，则说明绝缘电阻无穷大，则传感器是好的，反之是坏的。 观察传感器的密封盖有无脱落。 检查传感器的导线有无断裂、搭线等现象。 检查秤的每一角有无四角误差，如果有的话能否调整，经调整还有四角误差，则更换传感器。 将秤的传感器一只一只地分别脱开，观察示值变化情况。例如原来显示漂移，现在示值稳定，则说明被脱开的传感器损坏。 接线盒故障首先打开接线盒，观察是否受潮？有无脏物？如果受潮或有脏物则用电吹风把接线盒吹干，将酒精棉球把接线盒擦干净。经上述处理后，还不能解决问题，则更换接线盒。 限位打开秤体上传感器盖板，检查每只LC限位有无顶死？横向限位间隙≤2mm，纵向限位≤3mm。 故障检查与排除（一）查找故障位置：汽车衡发生故障不能工作，首先要找出故障发生在哪个部位。最简便的方法是借助模拟器来查找。步骤如下：将接线盒至仪表的信号电缆线解脱，将模拟器的插座（9芯D型扁插座）插入称重显示控制器接口J1，接通电源，看称重显示控制器工作是否正常，说明故障在秤台，如称重显示控制器工作不正常，则故障在称重显示器。其故障的排除必须由专门检验人员进行。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解图尔克传感器、亚德克传感器、科瑞传感器、山武传感器、
本文档根据老师最后一次课上课时所说的相关内容并根据我自己的个人情况简要整理，相对简洁，和大家分享一下。考虑到老师说的内容和考试内容相比，可能不够完整；而且个人水平有限，不可能把握的很准确，所以只是参考而已。。。建议大家根据自己的理解补充完善~ 第一章：传感器概论 1、传感器的定义：传感器（或敏感元件）基于一定的变换原理/规律将被测量（主要是非电量的测量，可采用非电量电测技术）转换成电量信号。变换原理/规律涉及到物理、化学、生物学、材料学等学科。 2、传感器的组成：传感器一般由敏感元件（将非电量变成某一中间量）、转换元件（将中间量转换成电量）、测量电路（将转换元件输出的电量变换成可直接利用的电信号）三部分组成，有的传感器还需加上辅助电源。 3、传感器的分类 按变换原理分类——>利用不同的效应构成物理型、化学型、生物型等传感器。 按构成原理分类： 结构型：依靠机械结构参数变化来实现变换。 物性型：利用材料本身的物理性质来实现变换。 按输入量的不同分类——>温度、压力、位移、流量、速度等传感器 按变换工作原理分类: 电路参数型:电阻型、电容型、电感型传感器 按参电量如：Q（电量）、I、U、E 等分类:磁电型、热电型、压电型、霍尔型、光电式传感器 4、传感器技术的发展动向： 教材表述：发现新现象、开发新材料、采用微细加工技术、研制多功能集成传感器、智能化传感器、新一代航天传感器、仿生传感器 老师表述：微型化、集成化、廉价。 第二章：传感器的一般特性 1、静态特性 检测系统的四种典型静态特性 线性度：传感器的输出与输入之间的线性程度。传感器的理想输出-输入特性是线性的。 灵敏度：系统在静态工作的条件下，其单位输入所产生的输出，实为拟合曲线上某点的斜率。 即S N=输入量的变化/输出量的变化=dy/dx 迟滞性：特性表明传感器在正（输入量增大）反（输入量减小）行程期间输出-输入特性曲线不重合的程度。 （产生的原因：传感器机械部分存在的不可避免的缺陷。） 重复性：重复性表示传感器在输入量按同一方向作全量程多次测量时所得特性曲线不一致程度。曲线的重复性好，误差也小。产生的原因与迟滞性类似。 精确度. 测量范围和量程. 零漂和温漂. 2、动态特性：（传感器对激励（输入）的响应（输出）特性） 动态误差：输出信号不与输入信号具有完全相同的时间函数，它们之间的差异。包括：稳态动态误差、暂态动态误差
传感器原理与技术(A卷带 答案的) -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
厦门大学《传感器原理与技术》课程试卷 物理与机电工程学院机电系12年级测控技术与仪器专业 主考教师：王凌云试卷类型：（A卷） 一、填空题（本大题共12小题，共20个填空，每空1分，共20分，请在每小题的横线上填上正确答案，填错或不填均不得分。） 1.传感器一般由敏感元件、转换元件和基本转换电路三部分组成。 2.要实现不失真测量，检测系统的幅频特性应为常数，相频特性应为线 性。 3.某传感器为一阶系统，当受阶跃信号作用时，在t=0时，输出为10mV； t→∞时，输出为100mV；在t=5s时，输出为50mV，则该传感器的时间常数为： 8.5s。 4.产生电阻应变片温度误差的主要因素有电阻温度系数的影响和试件材料和 电阻丝材料的线膨胀系数的影响。 5.应变式传感器是由弹性元件和电阻应变片及一些附件组成的。 6.直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度K下 降了，这种现象称为横向效应。 7.电感式传感器是利用线圈自感系数或互感系数的变化实现测量的一 种装置。 8.电容式传感器从原理上可分为变极距型、变面积型和变介质型三种基本 类型。 9.霍尔元件的零位误差主要包括不等位电势及寄生直流电动势。 10.按照工作原理的不同，可将光电式传感器分为光电效应传感器、红外热 释电探测器、固体图像传感器、光纤传感器等四大类。
11.光电式传感器由光路及电路两部分组成。 二、选择题（本大题共12小题，每小题1.5分，共18分，在每小题列出的答案中有一个或多个选项符合题目要求，请将正确地字母填在题后的括号内，错选、多选和未选均不得分。） 1.传感器按其敏感的工作原理，可以分为物理型、化学型和（ A ）三大类。 A. 生物型 B. 电子型 C. 材料型 D. 薄膜型 2.传感技术的地位和作用主要体现在：( ABCD ) A．传感技术是产品检验和质量控制的重要手段 B. 传感技术在系统安全经济运行监测中得到广泛应用 C．传感技术及装置是自动化系统不可缺少的组成部分 D. 传感技术的完善和发展推动着现代科学技术的进步 3.传感技术的发展趋势主要表现在以下哪几个方面：( ABCD ) A．提高与改善传感器的技术性能B．开展基础理论研究 C．传感器的集成化 D．传感器的智能化 4.传感器的下列指标全部属于其静态特性的是（ C ）。 A. 线性度、灵敏度、阻尼系数 B. 幅频特性、相频特性、稳态误差 C. 迟滞、重复性、漂移 D. 精度、时间常数、重复性 5.根据传感器的构成分类，下列属于物性传感器的有：（ ABD ） A.水银温度计 B.电阻应变式力传感器 C、变介质型电容式传感器 D.压电式加速度传感器 6.无论二阶系统的阻尼比如何变化，当它受到的激振力频率等于系统固有频 率时，该系统的位移与激振力之间的相位差必为（ B ）
《传感器原理及应用》 实 验 指 导 书 测控技术实验室
实验一金属箔式应变片----单臂、半臂、全桥性能实验 一、实验目的：了解金属箔式应变片的应变效应，单臂、半臂、全电桥工 作原理和性能。 二、基本原理：电阻丝在外力作用下发生机械变形时,其电阻值发生变化, 这就是电阻应变效应,描述电阻应变效应的关系式为:ΔR/R=Kε式中:ΔR/R 为:ΔR/R电阻丝电阻相对变化, K为应变灵敏系数, ε=ΔL/L为电阻丝长度相对变化, 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部件受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。对单臂电桥输出电压Uο1=Ek?/4。在半桥性能实验中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。当应变片阻值和应变量相同时，其桥路输出电压Uο2=Ek?/2。在全桥测量电路中，将受力性质相同的两应变片接入电桥对边，不同的接入邻边，当应变片初始阻力值：R1=R2=R3=R4，其变化值ΔR1=ΔR2=ΔR3=ΔR4时，其桥路输出电压Uο3=Ek?。其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。 三、实验设备：应变式传感器实验模板、应变式传感器、砝码、数显表、 ±15V、±4V直流电源、万用表。 四、实验方法和要求： 1、根据电子电路知识，实验前设计出实验电路连线图。 2、独力完成实验电路连线。 3、找出这三种电桥输出电压与加负载重量之间的关系，并作出V o=F(m) 的关系曲线。
4、分析、计算三种不同桥路的系统灵敏度S=ΔU/ΔW（ΔU输出电压变化 量，ΔW重量变化量）和非线性误差：δf1=Δm/yF·s×100%式中Δm为 输出值（多次测量时为平均值）与拟合直线的最大偏差：yF·s满量程 输出平均值，此处为200g。 五、思考题 1、单臂电桥时，作为桥臂电阻应变片应选用：（1）正（受拉）应变片（2） 负（受压）应变片（3）正、负应变片均可以。 2、半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：（1） 对边（2）邻边。 3、全桥测量中，当两组对边（R1、R3为对边）电阻值R相同时，即R1=R3， R2=R4，而R1≠R2时，是否可以组成全桥：（1）可以（2）不可以。
传感器应用电路设计 电子温度计 学校：贵州航天职业技术学院 班级：2011级应用电子技术 指导老师： 姓名： 组员：
摘要 传感器（英文名称：transducer/sensor）是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。 本文将介绍一种基于单片机控制的数字温度计。在件方面介绍单片机温度控制系统的设计,对硬件原理图做简洁的描述。系统程序主要包括主程序、读出温度子程序、温度转换命令子程序、计算温度子程序、显示数据刷新子程序。软硬件分别调试完成以后，将程序下载入单片机中，电路板接上电源，电源指示灯亮，按下开关按钮，数码管显示当前温度。由于采用了智能温度传感器DS18B20，所以本文所介绍的数字温度计与传统的温度计相比它的转换速率极快，进行读、写操作非常简便。它具有数字化输出，可测量远距离的点温度。系统具有微型化、微功耗、测量精度高、功能强大等特点，加之DS18B20内部的差错检验，所以它的抗干扰能力强，性能可靠，结构简单。 随着科技的不断发展，现代社会对各种信息参数的准确度和精确度的要求都有了几何级的增长，而如何准确而又迅速的获得这些参数就需要受制于现代信息基础的发展水平。在三大信息信息采集(即传感器技术)、信息传输(通信技术)和信息处理(计算机技术)中，传感器属于信息技术的前沿尖端产品，尤其是温度传感器技术，在我国各领域已经引用的非常广泛，可以说是渗透到社会的每一个领域，人民的生活与环境的温度息息相关，在工业生产过程中需要实时测量温度，在农业生产中也离不开温度的测量，因此研究温度的测量方法和装置具有重要的意义。 测量温度的关键是温度传感器，温度传感器的发展经历了三个发展阶段：①传统的分立式温度传感器②模拟集成温度传感器③智能集成温度传感器。 目前的智能温度传感器(亦称数字温度传器)是在20世纪90年代中期问世的，它是微电子技术、计算机技术和自动测试技术(ATE)的结晶，特点是能输出温度数据及相关的温度控制量，适配各种微控制器(MCU)。社会的发展使人们对
传感器原理与检测技术复习题标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
《传感器原理及检测技术》复习题 一、选择题 1、传感器中直接感受被测量的部分是（B） A.转换元件 B.敏感元件 C.转换电路 D.调理电路 2、属于传感器静态特性指标的是（D） A.幅频特性 B.阻尼比 C.相频特性 D.灵敏度 3、属于传感器时域动态特性指标的是（A） A.阶跃响应 B.固有频率 C.临界频率 D.阻尼比 4、属于传感器动态特性指标的是（C） A.量程 B.灵敏度 C.阻尼比 D.重复性 5、传感器能感知的输入变化量越小，表示传感器的（D） A.线性度越好 B.迟滞越小 C.重复性越好 D.分辨力越高 6、衡量在同一工作条件下，对同一被测量进行多次连续测量所得结果之间的不一致程度的指标是（A） A.重复性 B.稳定性 C.线性度 D.灵敏度 7、一般以室温条件下经过一定的时间间隔后，传感器的输出与起始标定时输出的差异来表示传感器的（C） A.灵敏度 B.线性度 C.稳定性 D.重复性 8、传感器的线性范围愈宽，表明传感器工作在线性区域内且传感器的（A） A.工作量程愈大 B.工作量程愈小 C.精确度愈高 D.精确度愈低 9、表示传感器或传感检测系统对被测物理量变化的反应能力的量为（B） A.线性度 B.灵敏度 C.重复性 D.稳定性 10、在明确传感器输入/输出变换关系的前提下，利用某种标准器具产生已知的标准非电量输入，确定其输出电量与输入量之间关系的过程，称为（C） A.校准 B.测量 C.标定 D.审核 11、按传感器能量源分类，以下传感器不属于能量转换型的是（D） A.压电式传感器 B.热电式传感器 C.光电式传感器 D.压阻式传感器 12、某温度计测量范围是－20℃～+200℃，其量程为（B） A. 200℃ B. 220℃ C. 180℃ D. 240℃ 13、某温度测量仪的输入—输出特性为线性，被测温度为20℃时，输出电压为10mV，被测温度为25℃时，输出电压为15mV，则该传感器的灵敏度为（D） A. 5mv/℃ B. 10mv/℃ C. 2mv/℃ D. 1mv考端 B.自由端 C.工作端 D.冷端 15、随着温度的升高，NTC型热敏电阻的电阻率会（B） A.迅速增加 B.迅速减小 C.缓慢增加 D.缓慢减小 16、有一温度计，测量范围为0~200o C，精度为级，该表可能出现的最大绝对误差为（A） o C o C o C o C 17、热电偶式温度传感器的工作原理是基于（B） A.压电效应 B.热电效应 C.应变效应 D.光电效应
