电阻的测量实验报告
1、实验目的：用电压表，电流表间接的测电阻
2、实验方法：伏安法
3、实验原理：
4、实验器材：电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。
5、实验电路图及实物图
6、实验步骤
1）调节电流表、电压表的指针到零刻度；按电路图连接实物。
调节滑动变阻器到阻值最大端；
2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中；
3）根据公式计算出R 的值，并记录在表格中。
4）调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。
实验记录表格：
7、注意事项：
1）连接电路时，开关应，滑动变阻器应。
2）滑动变阻器的作用：，。
3）本实验中多次测量的目的是：。
8、课本81页，阅读“想想做做”并回答问题
解答：。

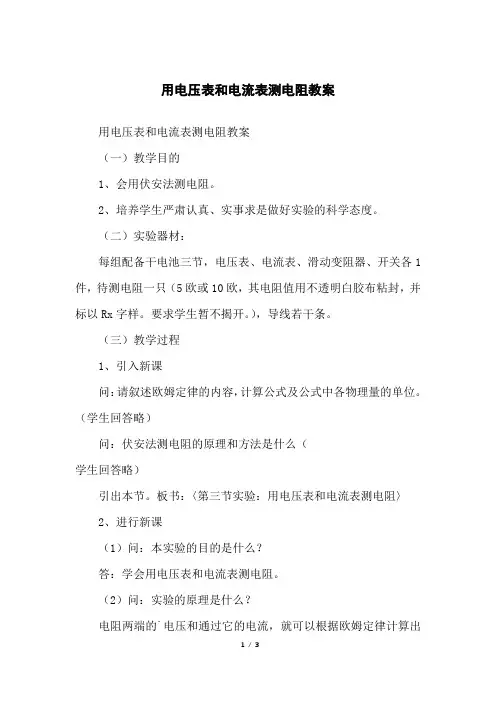

用电压表和电流表测电阻教案用电压表和电流表测电阻教案（一）教学目的1、会用伏安法测电阻。
2、培养学生严肃认真、实事求是做好实验的科学态度。
（二）实验器材：每组配备干电池三节，电压表、电流表、滑动变阻器、开关各1件，待测电阻一只（5欧或10欧，其电阻值用不透明白胶布粘封，并标以Rx字样。
要求学生暂不揭开。
），导线若干条。
（三）教学过程1、引入新课问：请叙述欧姆定律的内容，计算公式及公式中各物理量的单位。
（学生回答略）问：伏安法测电阻的原理和方法是什么（学生回答略）引出本节。
板书：〈第三节实验：用电压表和电流表测电阻〉2、进行新课（1）问：本实验的目的是什么？答：学会用电压表和电流表测电阻。
（2）问：实验的原理是什么？电阻两端的`电压和通过它的电流，就可以根据欧姆定律计算出它的电阻。
（3）问：谁能设计一个用伏安法测定电阻的实验电路？学生板演（参见课本上的图8—1）。
教师讲评。
（4）问：用伏安法测电阻需要哪些实验器材？学生回答，接着检查和认识自己小组的实验器材。
注意认清哪个元件是待测定值电阻Rx。
（5）问：做这个实验需要哪些步骤？学生回答，教师小结：①按电路图连接电路。
连接电路时开关应是断开状态。
滑动变阻器的滑片要放在最大电阻值位置。
电压表和电流表的正负接线柱要连接正确。
电压表使用0～3伏量程，电流表使用0～0。
6安量程。
②检查电路连接无误后，闭合开关；调节滑动变阻器的滑片，改变被测电阻两端的电压，观察电压表的示数为l伏、2伏和3伏时电流表的读数；将三组电压和电流的对应值填入自己设计的实验记录表格中。
③根据记录的三组实验数据分别算出未知电阻的三个值。
为了减小误差，算出电阻的平均值，作为被测电阻的阻值。
即④实验要求：积极动手，按要求操作，记录数据、计算结果要实事求是。
实验完毕要整理好仪器。
以上内容，边讲边板书，只写提纲、内容留待学生课后作业填写。
板书：2、实验原理：3、实验电路：4、实验器材：5、实验步骤：6、实验记录：7、测量结果：Rx=〉（6）学生进行实验，教师巡视指导。
实验：用电压表和电流表测电阻教案一、教学目标1、知识与技能目标学生能够理解伏安法测电阻的原理。
学生学会正确使用电压表、电流表和滑动变阻器。
学生能够根据实验数据计算电阻，并了解实验误差的来源。
2、过程与方法目标通过实验操作，培养学生的动手能力和实验探究能力。
让学生经历设计实验、进行实验、收集数据、分析数据的过程，提高学生解决问题的能力。
3、情感态度与价值观目标培养学生实事求是的科学态度和严谨的实验作风。
通过小组合作实验，增强学生的团队合作意识和交流能力。
二、教学重难点1、教学重点伏安法测电阻的实验原理和电路图的设计。
电压表、电流表和滑动变阻器的正确使用。
2、教学难点实验数据的处理和误差分析。
如何根据实验要求选择合适的器材和实验方案。
三、教学方法讲授法、实验法、讨论法四、教学准备实验器材：电源、电压表、电流表、滑动变阻器、定值电阻、开关、导线若干。
多媒体课件五、教学过程1、导入新课通过提问引导学生回顾电阻的概念和欧姆定律，然后提出如何测量一个定值电阻的阻值，引入本节课的实验主题——用电压表和电流表测电阻。
2、实验原理讲解伏安法测电阻的原理：根据欧姆定律$R ＝＼frac{U}｛I}＄，只要测出电阻两端的电压$U$和通过电阻的电流$I$，就可以计算出电阻$R$的值。
3、实验设计（1）引导学生设计实验电路图，强调电流表要与电阻串联，电压表要与电阻并联。
（2）介绍实验器材的选择原则，如根据电源电压和电阻的大致阻值选择电压表和电流表的量程，根据实验要求选择合适的滑动变阻器。
4、实验步骤（1）按照电路图连接实验电路，连接时开关要断开，滑动变阻器的滑片要置于阻值最大处。
（2）闭合开关，调节滑动变阻器，使电压表和电流表的示数分别达到合适的值，记录此时的电压值$U$和电流值$I$。
（3）改变滑动变阻器的滑片位置，重复步骤（2），测量多组数据。
（4）断开开关，整理实验器材。
5、数据记录与处理（1）设计数据记录表格，让学生将测量的电压和电流值记录下来。
1.如果物理量是个恒量，多次测量求平均值减小实验误差（1）测量物体的长度（2）用电压表和电流表测导体（定值电阻）的电阻2.多次测量，寻找普遍性规律（1）研究杠杆的平衡条件（2）研究串、并联电路的电压、电流特点时，换用不同定值电阻，多次测量（3）研究电流与电压、电阻的关系（4）测量小灯泡的电阻多次测量（5）测量小灯泡功率例１:在物理实验中，经常要进行多次测量，其目的有两个：一是为了减小误差；二是为了寻找规律．在测量电功率的实验中，多次测量的目的是 ______；在测量物体长度的实验中，多次测量的目的是 ______．解析：首先要了解实验的目的，在此基础上来判断多次测量的目的。
测量电功率的实验是为了研究电功率与电压、电流的关系，因此多次测量是为了寻找普遍规律；而在测量物体长度的实验中，多次测量取平均值是为了减小误差，使实验结果更接近准确值。
故答案为：寻找规律；减小误差。
例２：在物理实验中，经常要进行多次测量，其目的有两个：一是为了减小误差；二是为了寻找规律．以下两个实验中，属于减小误差的是______；属于寻找规律的是______（填序号）（1）在测量导体电阻的实验中进行多次测量．（2）“探究通过导体的电流与导体两端电压的关系”时要进行多次测量．解析：（1）在测量导体电阻的实验中进行多次测量，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差．（2）“探究通过导体的电流与导体两端电压的关系”时要进行多次测量，保持电阻不变，多次改变电阻两端电压，为了寻找普遍规律．故答案为：（1）；（2）．多次测量是初中物理实验中最基本的操作和研究方法，但是实验目的不同时，多次测量的作用也不同。
1、多次测量取平均值，减少实验误差误差是不可避免的，只能减少，多次测量减少误差是一种最基本、最简单的方法。
通常这种方法用于测定某个固定的物理量，如：测量某物体的长度(多测几次长度）、测量某电阻的阻值（多测量几次电压电流）等等。
用电压表和电流表测电阻实验报告《用电压表和电流表测电阻实验报告》实验目的：通过使用电压表和电流表测量电阻值，掌握用电压表和电流表测量电阻的方法，并了解其原理。
实验器材和材料：1. 电压表2. 电流表3. 电阻器4. 导线5. 电池6. 万用表（用于校准）实验步骤：1. 将电压表和电流表分别连接到电路中。
电压表应与电阻器并联，电流表应与电路串联。
2. 将电阻器的输出端与电流表相连，用导线将另一端与电压表相连。
3. 选择适当的电压和电流量程，并依次将电池与电路相连。
4. 正确连接后，读取电流表和电压表上的数值，记录下来。
5. 计算电阻值。
根据欧姆定律，电阻值等于电压值除以电流值。
使用这个公式计算出电阻的数值。
实验结果：电压表示数：电流表示数：电阻数值：实验数据处理：校准电压表和电流表。
使用万用表测量电压表和电流表的准确度。
将万用表的黑色表笔与电路的接地点相连，将红色表笔一端与电流表的输入端相连，另一端与电压表的输入端相连。
读取万用表示数，与电流表和电压表的读数进行比较，如果存在偏差，记录下来用于校准。
分析和讨论：在实验中，由于电路元件的内阻和电表的内阻，电流和电压的实际值与理论值之间会有一定的误差。
此外，电阻器的材料和温度也会对测量结果产生影响。
在实验中，我们尽量保持电路稳定，避免外部因素对测量结果的干扰，以提高测量的准确性。
总结：通过本次实验，我们掌握了用电压表和电流表测量电阻的方法，并了解了测量原理。
实验过程中，我们发现了可能存在的误差来源，并提出了一些改进措施。
电阻的测量是电路实验中常见的一项实验内容，掌握这一技能对于进一步学习和实践电路知识具有重要意义。
用电流表或电压表测量定值电阻的阻值一、所给器材：电源（电压未知）、开关、电流表、定值电阻R、导线若干、未知电阻R X。
（要求：画出实验电路图，写出实验步骤和表达式）方法1：1.如图，闭合S，先测出R的电流I1；2.拆下电流表，接到另一支路上，测出R x的电流I2。
推导出表达式：U=U1=U2=I1R, R x=U/I2=I1R/I2。
方法2：1.如图，闭合S，先测出干路的电流I12.拆下电流表，接到支路上，测出R x的电流I2。
推导出表达式：U=U1=U2=（I1-I2）R, R x=U/I2=（I1-I2）R/I2。
方法31.如图，闭合S，先测出干路的电流I1；2.拆下电流表，接到支路上，测出R的电流I2。
推导出表达式：U=U1=U2=I2R, R x=U/（I1-I2）=I2R/（I1-I2）。
方法41.如图，S断开时，读出电流表示数I1；2.S闭合时，读出电流表示数I2。
推导出表达式：U=U1=U2=（I2-I1）R, R x=U/I1=（I2-I1）R/I1。
方法51.如图，S断开时，读出电流表示数I1；2.S闭合时，读出电流表示数I2。
推导出表达式：U=U1=U2=I1R, R x=U/(I2-I1)=I1R/(I2-I1)。
方法61.如图，S断开时，读出电流表示数I1；2.S闭合时，读出电流表示数I2。
推导出表达式：S断开时U=I1（R x+R），S闭合时U=I2R x，所以，I1（R x+R）=I2R x，解得R x= I1R/(I2-I1)。
方法71.如图，S断开时，读出电流表示数I1；2.S闭合时，读出电流表示数I2。
推导出表达式：S断开时U=I1（R x+R），S闭合时U=I2R，所以，I1（R x+R）=I2R，解得R x= （I2-I1）R/I1。
方法81.如图，S接a时，读出电流表示数I1；2.S接b时，读出电流表示数I2。
推导出表达式：U=U1=U2=I2R，R x=U/I1=I2R/I1。
电流表和电压表 电阻的测量【基础知识梳理】 【电压表和电流表】1．电流表原理：电流表G 是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的，且指什偏角θ与电流强度I 成正比，即θ = kI ，故表的刻度是均匀的。
2．电流表的主要参数表头内阻R g ：即电流表线圈的电阻；满偏电流I g ：即电流表允许通过的最大电流值，此时指针达到满偏；满偏电压U g ：即指针满偏时，加在表头两端的电压，故U g ＝I g R g 3．电流表改装成电压表：〖方法〗 _____联一个______电阻R ，如图所示，若量程扩大n 倍（n = U /U g ），则根据分压原理，需____联的电阻值R = ______= (_________)R g ，故量程扩大的倍数越高，串联的电阻值越大。
4．电流计扩大量程：〖方法〗：______联一个_______电阻R ，如图所示，若量程扩大n倍（n ＝I /I g ），则根据分流原理，需要_____联的电阻值R = ______= (_________)R g ，故量程扩大的倍数越高，并联的电阻值越小。
5．例题〖例1〗一毫安表头 满偏电流为9.90 mA ，内阻约为300 Ω．要求将此毫安表头改装成量程为1 A 的电流表，其电路原理如图所示．图中A 是量程为2 A 的标准电流表，R 0为电阻箱，R 为滑动变阻器，S 为开关，E 为电源． ⑴ 完善下列实验步骤：① 将虚线框内的实物图按电路原理图连线；② 将滑动变阻器的滑动头调至 端（填“a ”或“b ”），电阻箱R 0的阻值调至零； ③ 合上开关；④ 调节滑动变阻器的滑动头，增大回路中的电流，使标准电流表读数为1 A ；⑤ 调节电阻箱R 0的阻值，使毫安表指针接近满偏，此时标准电流表的读数会 （填“增大”、“减小”或“不变”）；⑥ 多次重复步骤④⑤，直至标准电流表的读数为 ，同时毫安表指针满偏． ⑵ 回答下列问题：① 在完成全部实验步骤后，电阻箱使用阻值的读数为3.1 Ω，由此可知毫安表头的内阻为__________Ω．② 用改装成的电流表测量某一电路中的电流，电流表指针半偏，此时流过电阻箱的电流为_________A ．③ 对于按照以上步骤改装后的电流表，写出一个可能影响它的准确程度的因素： 。
测量电阻常用的6种方法一、伏安法测电阻是电学实验中常用的方法之一，可以用于测量未知电阻、电阻率和电表内阻等。
在实验中需要选择合适的电压表和电流表，并正确连线。
例如，在一个实验中，需要测量一个约为10Ω的电阻，可以选择电压表V1量程为6V，内阻约为2kΩ，电流表A1量程为0.6A，内阻约为0.2Ω，和滑动变阻器R1最大阻值为10Ω，最大电流为2A。
为了获得更精确的测量结果，需要测量多组数据，且两表读数大于量程一半。
二、伏伏法测电阻是一种常用的方法，可以在缺少合适的电流表时使用。
在实验中，可以使用已知内阻的电压表代替电流表。
例如，在一个实验中，需要测量一个约为600Ω的电阻，可以选择电压表V1量程为～500mV，内阻r1＝1 000Ω，电压表V2量程为～6V，内阻r2约为10kΩ，和电流表A量程为～0.6A，内阻r3约为1Ω。
此外，还需要定值电阻R和滑动变阻器R，以及一个单刀单掷开关S和若干导线。
在测量中，需要保证两只电表的读数都不小于其量程的，并能测量多组数据。
的并联电路使用。
所以选择的电表是A12)实验原理图如下图所示：3)根据安安法测电阻的公式，可得到测量R x的表达式为：RxU1R＋r1I2r2I1I2R本文介绍了两种电路测量方法，一种是伏安法测量待测电阻阻值，另一种是半偏法测量电表内阻。
伏安法测量待测电阻阻值时，采用外接法，改装的电压表电压量程为2.6 V，滑动变阻器采用分压式接法。
为了保证电表读数不得小于量程的三分之一，电表应选择A、B。
半偏法测量电表内阻时，先不连接变阻箱或将变阻箱阻值调为零，使电流表或电压表的读数调至满偏，然后再串联或并联上电阻箱，调节电阻箱的阻值，使电表示数为满偏刻度的一半，则认为电阻箱的阻值与待测的电流表或电压表电阻相等。
具体操作步骤如下：对于测量电流表内阻：1.将电阻箱的电阻调到零；2.闭合S，调节R，使电流表达到满偏；3.保持R不变，调节R，使电流表示数为满偏刻度的一半；4.由上得到电流表内阻RA=R。
电压表与电流表内电阻的测量作者：韦屏山来源：《中学教学参考·理科版》2012年第05期在高考物理实验考查中，电阻的测量是重点考查内容，也是热点考查内容。
而电流表、电压表内阻的测量，是电阻测量在特殊情况下的应用，也是常考的内容。
电压表、电流表内阻的测量与一般电阻的测量不同，自有它的特殊性及规律性，它们不仅是被测量的对象，同时又是测量工具。
在测量条件变化时，测量电路也可有较多的变化，可以较灵活地考查考生对电路的理解和设计电路的能力，值得我们下大力气去研究。
一、电压表内阻的测量【例1】电压表量程为，内阻～3．，现要求测其内电阻，实验室提供下列器材：待测电压表；电流表量程，内阻；电流表量程，内阻；电流表，(量程，内阻；滑动变阻器R(最大阻值，电源E（电动势，开关、导线。
(1)所提供的电流表中，应该选用 (填字母代号)；(2)为了尽量减少误差，要求测量多组数据，画出符合要求的电路图。
图1分析：电流表应选，因为它与表的满偏电流最接近；测量电路如图1，若电压表、电流表的读数分别为U、I，则电压表内阻。
图1中，表也可用一个与待测电压表满偏电流差不多的内阻已知的电压表（如量程，内阻）代替，不过此时电源的电动势也要相应的调大些，以保证电表指针的偏角较大。
因为指针的偏角越小，测量的系统误差越大。
例1中，若电流表只有，同时还有两个定值电阻，如何测图2显然的量程太小。
表满偏时，表指针的偏角约为满偏的1／10，测量的系统误差较大。
可选与并联，以“放大的量程，使、表可几乎同时达到满偏。
局部电路如图2所示。
若测量时、表读数分别为U、I，表内阻为，通过的电流为，则：。
例1中，若电流表只提供了，同时提供上述两个电阻，如何测图3此时量程太大，当表满偏时，指针偏角太小；可选与表并联，让分流，以控制通过表的电流，使、表可几乎同时达到满偏，局部电路如图3所示。
若测量时、3表的读数分别为U、I，通过表的电流为，则有：--U。
可见，在电流表量程不合适时，测量电路也要作相应的改变，以保证两表几乎同时达到满偏。
实验二十三、伏安法测电阻的实验【实验目的】：用电流表、电压表测出未知电阻（或小灯泡）的阻值【实验器材】：电源、开关、电压表、电流表、待测电阻、滑动变阻器、若干导线等。
【实验原理】：R=U/I【实验步骤】： ①按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处； ②检查无误后，闭合开关，调节滑动变阻器滑片 P 的位置，改变电阻两端电压分别为U 1、U 2、U 3观察电流表每次对应的数值，I 1、I 2、I 3 分别填入设计的记录表格；③根据每次记录的电压和电流值，求它的对应的电阻值，再求出它们的平均值； ④整理器材。
【考点方向】：1、原理：欧姆定律变形式R=U/I 。
2、滑动变阻器的作用：①保护电路；②改变电阻（或灯泡）两端的电压和通过电阻的电流3、电压表量程的选择：看电源电压，一般电压表量程稍大于电源电压。
1233R R R R ++=4、电流表的量程选择：I=U/R最小值（定值电阻） I=P额/U额5、滑动变阻器规格选取：1、看电流 2、计算电阻：R滑=（U-U额）/I额6、使小灯泡正常发光的操作：移动滑动变阻器使电压表示数等于小灯泡额定电压。
7、测定值电阻的阻值，它需要求平均值，因为多次多次测量求平均值，减小实验误差。
8、测小灯泡阻值，它不需求平均值，因为灯丝电阻随温度变化而变化，求平均值失去意义。
9、测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。
根据Rx=U/I电阻偏小。
10、如果在实验中，无论如何移动滑动变阻器，电压表，或电流表的示数没有任何变化，那么可能的原因是：滑动变阻器接法错误，可能同时接成了上面的两个接线柱或同时接在了下面的两个接线柱。
11、闭合开关后，如果发现灯泡不亮，接下来的操作是：移动滑动变阻器，观察小灯泡是否会发光。
12、通过移动滑动变阻器的滑片P记录了多组数据，并作出了的I﹣U图象，发现其图像并不是一条直线，是因为：小灯泡的电阻丝阻值会随温度的变化而变化。
电学实验电流表和电压表、伏安法测电阻要点一电流表与电压表的改装和使用即学即用1.如图甲是学生实验用的有两个量程的电流表刻度盘,当用“+”和“-0.6”两接线柱时,能测量的最大电流是 A,对应刻度盘上每一小格代表A,图中表针示数为A;当使用电流表的“+”和“-3”两接线柱时,对应刻度盘上每一小格代表A,图中表针示数为A.图乙为学生实验用的两个量程的电压表刻度盘,当使用较小量程时,测量电压最大值不得超过V,每小格表示 V,图中指针示数 V;若使用的是较大量程时,则表盘刻度每小格表示V,图中指针示数 V.答案对图甲:0.6 0.02 0.34 0.1 1.70 对图乙:3.0 0.1 2.20 0.5 11.0要点二伏安法测电阻即学即用2.用伏安法测金属电阻R x（约为5Ω）的值,已知电流表内阻为1Ω,量程为0.6 A,电压表内阻为几千欧,量程为3 V,电源电动势为9 V,滑动变阻器的阻值为0～6Ω,额定电流为5 A,试画出测量R x的原理图.答案见右图题型1 测量电路的选择问题【例1】用伏安法测电阻,可采用图所示的甲、乙两种接法.如所用电压表内阻为5 000Ω,电流表内阻为0.5Ω.（1）当测量100Ω左右的电阻时,宜采用电路.（2）现采用乙电路测量某电阻的阻值时,两电表的读数分别为10 V、0.5 A,则此电阻的测量值为Ω,真实值为Ω.答案（1）甲（2）20 20.08题型2 滑动变阻器接法的选择【例2】用伏安法测量一个定值电阻阻值的实验,备有器材规格如下:①待测电阻R x（约100Ω）②直流毫安表（量程0～10 mA,内阻50Ω）③直流电压表（量程0～3 V,内阻5 kΩ）④直流电源（输出电压4 V,允许最大电流1 A）⑤滑动变阻器（阻值范围0～15Ω,允许最大电流1 A）⑥电键1个,导线若干根据器材的规格和实验要求,画出正确的电路图.答案见下图题型3 电表改装问题【例3】如果两个电流表的满偏电流均为I g=3 mA,内阻R g=100Ω,欲将其改装成量程分别为3 V和15 V 的电压表,则:（1）分别串联的电阻R1和R2为多大?（2）将改装后的电压表串联后测电路中电阻的电压时,指针的偏角θ1和θ2有何关系,示数U1和U2有何关系?答案（1）900Ω 4 900Ω（2）θ1=θ 2 U1∶U2=1∶51.（2009·扬州模拟）用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A1、A2分别采用串联或并联的方式接入电路,如图所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是（）A.图（a）中的A1、A2的示数相同B.图（a）中的A1、A2的指针偏角相同C.图（b）中的A1、A2的示数和偏角都不同D.图（b）中的A1、A2的指针偏角相同答案B2.某同学用伏安法测一个未知电阻,他先将电压表接a点,读得两表示数分别为U1=3.0 V,I1=3.0 mA,然后将电压表改接在b点,读得两表示数分别为U2=2.9 V,I2=4.0 mA,如图所示.由此可知电压表应接到点误差较小,测得R x的值应为Ω.答案 a 1 0003.测一个阻值约为25 kΩ的电阻,备有下列器材:A.电流表（量程100μA,内阻2 kΩ）B.电流表（量程500μA,内阻300Ω）C.电压表（量程10 V,内阻100 kΩ）D.电压表（量程50 V,内阻500 kΩ）E.直流稳压电源（电动势15 V,允许最大电流1 A）F.滑动变阻器（最大电阻1 kΩ,额定功率1 W）G.电键、导线若干（1）电流表应选 ,电压表应选 .（2）画出测量R x的原理图.答案（1） B C（2）电流表内接,分压式如右图所示4.欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:A.电池组（3 V,内阻1Ω）B.电流表（0～3 A,内阻0.012 5Ω）C.电流表（0～0.6 A,内阻0.125Ω）D.电压表（0～3 V,内阻3 kΩ）E.电压表（0～15 V,内阻15 kΩ）F.滑动变阻器（0～20Ω,额定电流1 A）G.滑动变阻器（0～2 000Ω,额定电流0.3 A）H.开关、导线（1）上述器材中应选用的是 .（填写各器材的字母代号）（2）实验电路应采用电流表接法.（填“内”或“外”）（3）设实验中,电流表、电压表的某组示数如下图所示,图示中I= A,U= V.（4）为使通过待测金属导线的电流能在0～0.5 A 范围内改变,请按要求画出测量待测金属导线的电阻R x 的原理电路图,然后根据你设计的原理电路将下图中给定的器材连成实验电路.答案 （1）A 、C 、D 、F 、H （2）外 （3）0.482.20（4）见右图第6课时 电学设计性实验要点一 测量电阻的特殊方法即学即用1.测电流表和电压表的内阻,如果有可以作为标准的已知电阻的电表,都可以使用比例法.请分别画出你设计的用比例法测它们内阻的电路图,并说明需要测量的物理量,写出用测量量表示电表内阻的公式. 答案 电压表可显示电阻两端的电压值,电流表可显示电阻中通过的电流,所以测电流表内阻应把两电流表并联,测电压表内阻应把两电压表串联,电路图分别如下图甲、乙所示.测电流表内阻时,应调节滑动变阻器R 1,使两电流表的指针都有较大偏转,记录下两电流表的示数I 1和I 2,根据并联电路分流原理,若已知电流表A 1的内阻为r 1,则电流表A 2的内阻r 2=121r I I .测电压表内阻时,应调节滑动变阻器R 2,使两电压表的指针都有较大偏转,记录下两电压表的示数U 1和U 2,根据串联电路分压原理,若已知电压表V 1的内阻r 1,则电压表V 2的内阻r 2=12U U r 1.要点二 设计性电学实验即学即用2.现有一阻值R =10.0Ω的定值电阻、一个开关、若干根导线和一个电压表,该电压表表盘上有刻度但无刻度值,要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大,电压表量程大于电源电动势,电源内阻约为几欧）.要求: （1）画出实验电路图.（2）简要写出完成接线后的实验步骤.（3）写出用测得的量计算电源内阻的表达式r = .答案 （1）电路图如右图所示 （2）实验步骤为:①断开开关,记下电压表偏转格数N 1 ②合上开关,记下电压表偏转格数N 2 ③利用公式r R N N N 221-计算电源内阻,式中R =10.0Ω.（3）R N N N 221-题型1 仪表的选择【例1】实验室中现有器材如右图所示有:电池E ,电动势约10 V , 内阻约1Ω;电流表A 1,量程约10 A ,内阻r 1约为0.2Ω;电流 表A 2,量程300 mA ,内阻r 2约5Ω;电流表A 3,量程250 mA ,内 阻r 3约5Ω;电阻箱R 1;最大阻值999.9Ω,最小阻值改变量为0.1Ω;滑动变阻器R 2,最大值100Ω;开关S ;导线若干.要求用下图所示的电路测量图中电流表A 的内阻.（1）在所给的三个电流表中,哪几个可以用此电路精确测出其内阻? （2）在可测的电流表中任选一个作为测量对象,在实物图上连成测量电路.（3）你要读出的物理量是 .用这些物理量表示待测内阻的计算公式是 . 答案 该题要求根据电路图设想出实验原理.属于有一定提示的设计型实验.与我们学过的伏安法测电阻相比较,这里被测电阻是电流表的内阻,它能显示出通过自身的电流,因此只要知道其上的电压就行,但没有电压表,却有另一只电流表.根据电路图可以看出,图中表A 是被测表,则其上电压就是电阻箱上电压,利用两只电流表的读数差和电阻箱上显示的阻值可以求出该电压,这样就可以求出电流表的内阻. （1）电流表A 1不能精确测出其内阻,因这时图中的电流表A ′应为A 2、A 3中的一只,这使得电流表A 1中的电流不能超过300 mA ,其指针的偏转极其微小,误差很大.而A 2、A 3可用此电路精确测出其内阻. （2）若测r 3,实物连线如下图所示.（3）根据前面的分析,要读出的物理量是A 、A ′两电流表的示数I 、I ′和电阻箱的阻值R 1,待测内阻的计算公式是r 待=1R II I -'.题型2 实物连线题【例2】为了测定电流表A 1的内阻,采用如图所示的电路.其中:A 1是待测电流表,量程为300μA ,内阻约为100Ω; A 2是标准电流表,量程是200μA ;R 1是电阻箱,阻值范围是0～999.9Ω; R 2是滑动变阻器; R 3是保护电阻;E 是电池组,电动势为4 V ,内阻不计; S 1是单刀单掷开关,S 2是单刀双掷开关.（1）根据电路上图所示,请在下图中画出连线,将器材连接成实验电路.（2）连接好电路,将开关S 2扳到接点a 处,接通开关S 1;调整滑动变阻器R 2,使电流表A 2的读数是150μA ;然后将开关S 2扳到接点b 处,保持R 2不变,调整变阻箱R 1,使电流表A 2的读数仍是150μA .若此时电阻箱各旋钮的位置如下图所示,电阻箱R 1的阻值是 Ω ,则待测电流表A 1的内阻R g = Ω.（3）上述实验中,无论怎样调整滑动变阻器R 2的滑动位置,都要保证两只电流表的安全.在下面提供的四个电阻中,保护电阻R 3应选用（ ）A .200 k ΩB .20 k ΩC .15 k ΩD .150 k Ω（4）下面提供最大阻值不同的四个滑动变阻器供选用.既要满足上述实验要求,又要调整方便,滑动变阻器（填写阻值相应的字母）是最佳选择.A.1 kΩB.5 kΩC.10 kΩD.25 kΩ答案（1）见下图（2）86.3 86.3 （3）B （4）C题型3 数据处理问题【例3】要描绘某电学元件（最大电流不超过6 mA,最大电压不超过7 V）的伏安特性曲线,设计电路如图所示.图中定值电阻R为1 kΩ,用于限流;电流表量程为10 mA,内阻约为5Ω;电压表（未画出）量程为10 V,内阻约为10 kΩ;电源电动势E为12 V,内阻不计.（1）实验时有两个滑动变阻器可供选择:a.阻值0～200Ω,额定电流0.3 Ab.阻值0～20Ω,额定电流0.5 A本实验应选用的滑动变阻器是（填“a”或“b”）.（2）正确接线后,测得数据如下表:①根据以上数据,电压表是并联在M与之间的（填“O”或“P”）.②根据以上数据,在下图中画出该元件的伏安特性曲线.（3）在下图上画出待测元件两端电压U MO随MN间电压U MN变化的示意图为（无需数值）.答案（1）a（2）①P ②见下图（3）见右图1.某同学使用了如下器材:电源E（电动势12 V）;电压表V（量程为15 V,内阻约15 kΩ）;电流表A（量程100 mA,内阻约10Ω）;滑动变阻器（最大电阻为50Ω）;单刀单掷开关;导线若干.测出了一个小灯泡的伏安特性曲线如图所示,已知小灯泡的额定电压为12 V.（1）请在下面的虚线方框中画出此实验电路.（2）根据设计的电路图在下图中连接实物图.（3）由小灯泡的伏安特性曲线可知小灯泡的额定功率为P额= W,小灯泡电阻的变化特性为 .答案（1）、（2）如下图所示（3）1.15（1.14～1.16）灯泡电阻随电压升高而增大（或随温度升高而增大;或电压越高时电阻增大越快）.2.（2009·大同质检）现有一特殊电池,它的电动势E约为9 V,内阻r约为40Ω,已知该电池允许输出的最大电流为50 mA.为了测定这个电池的电动势和内阻,某同学利用如右图所示的电路进行实验,图中电流表的内阻R A已经测出,阻值为5Ω,R为电阻箱,阻值范围0～999.9Ω,R0为定值电阻,对电路起保护作用.（1）实验室备用的定值电阻R0有以下几种规格.A.10 ΩB.50ΩC.150 ΩD.500 Ω本实验选用哪一种规格的定值电阻最好 .（2）该同学接入符合要求的R0后,闭合开关K,调整电阻箱的阻值,读取电流表的示数,记录多组数据,作出了如下图所示的图线,则根据该同学作出的图线可求得该电池的电动势E= V,内阻r= Ω.答案（1）C （2）10 453.某实验小组在实验室中测定一节干电池的电动势和内阻,他们观察实验桌上备用的器材编号如下:A.干电池（电动势E约为1.5 V,内电阻r约为1.0Ω）B.电流表G（满偏电流3.0 mA,内阻R g=10Ω）C.电流表A（量程0～0.6 A,内阻约为0.5Ω）D.滑动变阻器R（0～20Ω,10 A）E.滑动变阻器R′（0～100Ω,1A）F.定值电阻R2=990ΩG.开关S和导线若干（1）为了能准确地进行测量,同时为了操作方便,实验中应选用的滑动变阻器是 .（填写器材编号）（2）请在虚线框内画出他们采用的实验原理图.（标注所选择的器材的符号）（3）该小组根据实验设计的原理图测得的数据如下表,为了采用图象法分析处理数据,请你在下图所示的坐标纸上选择合理的标度,做出相应的图线.（4）根据图线求出电源的电动势E= （保留三位有效数字）,电源的内阻r=（保留两位有效数字）.答案（1）D（2）如右图所示（3）如右图所示（4）1.47（1.46～1.48）0.82（0.80～0.90）1.在“描绘小灯泡的伏安特性曲线”实验中,使用的小灯泡标有“6 V,3 W”,其他可供选择的器材有:电压表V1（量程6 V,内阻20 kΩ）;电压表V2（量程20 V,内阻60 kΩ）;电流表A1（量程3 A,内阻0.2Ω）;电流表A2（量程0.6 A,内阻1Ω）;滑动变阻器R1（0～1 000Ω,0.5 A）;滑动变阻器R2（0～20Ω,2 A）;学生电源E（6～8 V）;开关S及导线若干.实验中要求电压表在0～6 V范围内读取并记录下11组不同的电压值U和对应的电流值I,见下表.（1）在下面方框中画出实验所用的电路图,并注明所选器材的符号.（2）在图中,画出伏安特性曲线.如果将本题中的小灯泡接在电动势E=1.5 V,内阻r=2.0Ω的电池的两端,则小灯泡的实际功率是多少?（3）该实验画出的伏安特性曲线在电压较高段和电压较低段相比,哪段的系统误差较大?为什么?答案（1）电路图如下图所示.（2）伏安特性曲线如下图所示0.28 W（3）电压较高时,灯泡消耗的功率较大,灯丝温度高,其电阻大,由于是外接法,故这时电压表的分流较大,所以电流的测量值偏大,故系统误差较大.2.学习了“欧姆定律”以及电路的知识后,李阳同学要帮妈妈制作一个自动控温孵化器,他到电子商城买了一只标称值为220Ω的半导体热敏电阻,由于不知道该电阻的温度特性,为此,他做了如下实验.（1）在室温下（约25℃）他正确使用多用表的欧姆挡测该热敏电阻的阻值,表的示数如右图所示,可判定李阳同学测量时选用的是挡,表的读数是Ω.（2）李阳同学要通过改变热敏电阻的温度并用伏安法测热敏电阻的阻值来研究热敏电阻的温度特性,他准备了如下器材:蓄电池（电动势为6 V,内阻不计）及电键伏特表（量程为0～6 V,内阻很大）安培表（量程为0～20 mA,内阻R g=10Ω）定值电阻R0（R0=5Ω）下列图中给出四个电路,其中李阳应该选择的是 .（3）李阳同学得到的实验数据如下表请你根据这些数据在下图所示的坐标纸上画出这个热敏电阻的电阻值随温度变化的关系图象（R—t图象）.（4）下图是李阳同学利用这个热敏电阻制成的孵化器温度控制电路,其中控制电路的输入端A、B内接电路可等效为一个电动势为2.0 V,内阻为100Ω的电源,当通过热敏电阻R的电流大于等于2.0 mA时,控制电路动作,输出端的开关断开,加热器停止加热.孵化小鸡时,要求孵化箱恒温在39.5℃,为此,李阳将孵化箱的最高温度设定为40℃;为使恒温箱能在40℃时控制电路动作,定值电阻R0的阻值应为Ω.答案（1）×10 260 （2）D（3）R—t图象如右图所示.（4）7553.如果某研究性学习小组在研究某种用半导体材料做的用电器件Z的导电规律时,用电压表、电流表测得其两端电压与通过其中的电流的关系如下表所示:所用的器材规格:电压表（0～3～15 V,内阻30 kΩ）电流表（0～0.6～3 A,内阻4Ω）滑动变阻器（变化范围0～10Ω）电源（6 V,内阻1Ω）用电器件Z电键;导线若干（1）在下图乙方框中画出测量电路原理图,并将下图甲中的实物连成测量电路.（2）若把用电器件Z接入图丙所示的电路中,电流表的读数为1.8 A,电源输出电压恒为3 V,电阻R的电功率为W.（3）请分析表中的数据,探究该用电器件Z的电流随电压变化的规律是什么?答案（1）见下图（2）3.24（3）观察实验数据,猜想电流随电压变化的规律是I=kU n任选两组数据可列出0.8=k ·0.8n 1.25=k ·1n解得n =2,k =1.25 A/V 2也可代入其他组数据,在误差范围内,则I =1.25U 2.4.影响材料电阻率的因素很多,一般金属材料的电阻率随温度的升高而增大.如图甲是某金属材料制成的电阻R 随摄氏温度t 变化的图象,图中R 0表示0℃时的电阻.若用该电阻与电池（E 、r ）、电流表R g 、滑动变阻器R ′串联起来,连接成如图乙所示的电路,用该电阻做测温探头,把电流表的电流刻度改为相应的温度刻度,就得到了一个简单的“金属电阻温度计”,使用“金属电阻温度计”前,先要把电流表的刻度值改为相应的温度刻度值,若温度t 1<t 2,则t 1的刻度应在t 2的 侧（填“左”、“右”）;在标识“金属电阻温度计”的温度刻度时,需要弄清所测温度和电流的对应关系.请用E 、R 0、k （R —t 图线斜率）及题中所涉及的物理量表示所测温度t 与电流I 的关系式t = .答案 右krR R R k ⅠE g +'++-5.（1）由绝缘介质隔开的两个同轴的金属圆筒构成圆柱形电容器.如图所示,试根据你学到的有关平行板电容器电容的知识,推测影响圆柱形电容器电容的因素有 . （2）利用伏安法测量干电池的电动势和内阻,现有的器材为:干电池:电动势约1.5 V ,符号 电压表:量程1 V ,内阻998.3Ω,符号电流表:量程为1 A ,符号 滑动变阻器:最大阻值10Ω,符号 电阻箱:最大阻值99 999.9Ω,符号单刀单掷开关1个,符号导线若干①设计测量电源电动势和内阻的电路并将它画在指定的方框内.要求在图中标出电压表、电流表的接线柱的正负.②为了满足本实验要求并保证实验的精确度,电压表量程应扩大为原量程的倍,电阻箱的阻值应为Ω.答案（1）H、R1、R2、ε（正对面积、板间距离、极板间的介质）（2）①见右图②2 998.36.某同学对黑箱（图所示）中的一个电学元件的伏安特性进行研究,通过正确测量,他发现该元件两端的电压U ab（U ab=U a-U b）与流过它的电流I之间的变化关系有如下规律:①当-15 V<U ab<0 V时,I近似为零.②当U ab≥0时.U ab和I的实验数据见下表:（1）在图下中画出U ab≥0时该元件的伏安特性曲线.（可用铅笔作图）（2）根据上述实验事实,该元件具有的特性是 .（3）若将此黑箱接入如右图电路中,并在该电路的cd两端输入如下图（甲）所示的方波电压信号U cd,请在图下（乙）中定性画出负载电阻R L上的电压信号U ef的波形.答案（1）如下图所示（2）单向导电性（3）如下图所示7.甲同学设计了如图所示的电路测电源电动势E 及电阻R 1和R 2的阻值.实验器材有:待测电源E （不计内阻）,待测电阻R 1,待测电阻R 2,电压表 （量程为1.5 V ,内阻很大）,电阻箱R （0～99.99Ω）,单刀单掷开关S 1,单刀双掷 开关S 2,导线若干.（1）先测电阻R 1的阻值.请将甲同学的操作补充完整:闭合S 1,将S 2切换到a ,调节电阻箱,读出其示数r 和对应的电压表示数U 1,保持电阻箱示数不变, ,读出电压表的示数U 2.则电阻R 1的表达式为R 1= .（2）甲同学已经测得电阻R 1=4.8Ω,继续测电源电动势E 和电阻R 2的阻值.该同学的做法是:闭合S 1,将S 2切换到a ,多次调节电阻箱,读出多组电阻箱示数R 和对应的电压表示数U ,由测得的数据,绘出了如下图所示的RU 11-图线,则电源电动势E = V ,电阻R 2= Ω.（3）利用甲同学设计的电路和测得的电阻R 1,乙同学测电源电动势E 和电阻R 2的阻值的做法是:闭合S 1,将S 2切换到b ,多次调节电阻箱,读出多组电阻箱示数R 和对应的电压表示数U ,由测得的数据,绘出了相应的111R R U +-图线,根据图线得到电源电动势E 和电阻R 2.这种做法与甲同学的做法比较,由于电压表测得的数据范围 （选填“较大”、“较小”或“相同”）,所以 同学的做法更恰当些.答案 （1）将S 2切换到b r U U U 112- （2）1.43（或710） 1.2（3）较小 甲8.现要按图1所示的电路测量一节旧干电池的电动势E （约1.5 V ）和内阻r （约20Ω）， 可供选择的器材如下：电流表A 1、A 2（量程0～500μA ，内阻约为500Ω），滑动变阻器R （阻值0～100Ω，额定电流1.0 A ），图1定值电阻R 1（阻值约为100Ω），电阻箱R 2、R 3（阻值0～999.9Ω），开关、导线若干.由于现有电流表量程偏小，不能满足实验要求，为此，先将电流表改装（扩大量程），然后再按图1电路进行测量.（1）测量电流表A 2的内阻.按图2电路测量A 2的内阻，以下给出了实验中必要的操作. A .断开S 1B .闭合S 1、S 2C .按图2连接线路，将滑动变阻器R 的滑片调至最左端，R 2调至最大D .调节R 2，使A 1的示数为I 1，记录R 2的值E .断开S 2，闭合S 3F .调节滑动变阻器R ，使A 1、A 2的指针偏转适中，记录A 1的示数I 1请按合理顺序排列实验步骤（填序号）： .（2）将电流表A 2（较小量程）改装成电流表A （较大量程），如果（1）中测出A 2的内阻为468.0Ω，现用R 2将A 2改装成量程为20 mA 的电流表A ，应把R 2调为 Ω与A 2并联，改装后电流表A 的内阻R A 为 Ω.（3）利用电流表A 、电阻箱R 3测电池的电动势和内阻.用电流表A 、电阻箱R 3及开关S 按图1所示电路测电池的电动势和内阻，实验时，改变R 3的值，记录下电流表A的示数I .得到若干组R 3、I 的数据，然后通过作出有关物理量的线性图象，求得电池电动势E 和内阻r . a .请写出与你所作线性图象对应的函数关系式 . b .请在图3虚线框内坐标中作出定性图象.（要求标明两个坐标轴所代表的物理量，用符号表示） c .图中 表示E .图中 表示r .图2图3答案 （1）CBFEDA （2）12 11.7（3）a .R 3+R A =ErⅠ-1b.如右图所示c .直线的斜率纵轴截距的绝对值与R A 的差9.为了测量两节串联干电池的电动势,某同学设计了如图所示的实验电路,其中E 是待测电池组,内阻不能忽略;V 1、V 2是两只量程都合适的电压表,内阻不是很大,且未知;S 1、S 2是单刀单掷开关;导线若干.（1）请根据电路图甲,在图乙中连线,将器材连成实验电路. （2）实验需要测量的物理量是 .（3）用测出的物理量,导出串联电池组电动势的表达式是 .答案 （1）如下图所示 （2）闭合S 1,V 1的读数U 1,V 2的读数U 2.再闭合S 2,V 1的读数U 1′. （3）E =1121U U U U -'' 10.（2008·九江质检）图1所示是“用伏安法测量电阻”的实验电路图,只是电压表未接入电 路中.图2是相应的实验器材,其中待测量的未知电阻R x 的阻值约为1 k Ω,电流表量程20 mA 、 内阻小于1Ω,电压表量程15 V 、内阻约1.5 k Ω,电源输出电压约12 V .滑动变阻器（甲） 的最大阻值为200Ω,乙的最大阻值为20Ω.（1）在图1的电路图中把电压表接到正确位置. （2）根据图1的电路图将图2的实物连成实验电路. （3）说明本实验电路中两个滑动变阻器所起的作用有何不同? 答案 （1）如右图所示图1图2（2）如下图所示（3）滑动变阻器甲为粗调,滑动变阻器乙为细调.。
2021上海各区一模汇编：用电流表、电压表测电阻1、（2021闵行一模）小华同学做“用电流表、电压表测电阻”的实验，器材有：电池组、待测电阻R x、电流表、电压表、滑动变阻器、开关以及导线若干。
小华连接电路，操作规范，闭合开关，移动滑片发现电压表、电流表指针偏转方向相反，他立即停止实验。
①该实验的原理是：(1) 。
②电压表接在(2) 两端。
③小华重新正确连接电路并完成实验，发现滑片不能移至变阻器阻值最小处，请说明可能的原因有哪些。
(3) 。
2、（2021崇明一模）为了用电流表、电压表测定值电阻Rx的阻值，实验小组设计了如图10甲所示的电路．请你回答下列问题：51015V0.63315甲乙图10①连接电路时，电键应处于状态，滑动变阻器的滑片应位于（选填“a”或“b”）端；②实验中当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图10乙所示，则此时电阻的测量值Rx Ω．③滑动变阻器在电路中的作用是．A．保护电路B．分压作用C．便于寻找普遍规律D．便于多次测量3、（2021黄浦一模）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表和开关各一个，滑动变阻器（分别标有“10欧2安”、“20欧1安”字样）、以及导线若干。
小华选择其中一个滑动变阻器，正确串联电路后，将电压表并联在电路中。
闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。
小华观察数据思考后改变了电压表的接入位置，将测得的一组数据记录在表二中。
表一表二实验序号电压表示数（伏）电流表示数（安）实验序号电压表示数（伏）电流表示数（安）1 2.40.223 2.40.242 2.00.26①画出小华最初的实验电路图。
__________。
②判断所用滑动变阻器的规格，并说明理由。
__________。
③通过计算说明所用电源的电压。
（需写出过程）__________。
④待测电阻的阻值为__________欧。
测电阻的八种方法①最直接的测电阻方法——多用电表测量法直接用欧姆表测量电阻简单快捷，但由于欧姆表的刻度不均，误差较大，只能粗略测量电阻.②最基础的测电阻方法——伏安法电流表外接法和内接法电路:这是电流表和电压表内阻都未知的情况下将就使用，都有原理设计误差。
如果电流表内阻已知，就意味着电流表分压已知，那就用电流表内接法，不用判断（大内偏大），无原理误差。
如果电压表内阻已知，就意味着电压表分流已知，那就用电流表外接法，不用判断（小外偏小），无原理误差。
③最精确的测电阻方法——等效替代法电路如图:④最灵活的测电阻方法（1）——安安法安安法核心也是伏安法，只是用安培表代替伏特表，所以安培表内阻必须知道。
电路如图:⑤最灵活的测电阻方法（2）——伏伏法伏伏法核心也是伏安法，只是用伏特表代替安培表，所以伏特表内阻必须知道。
电路如图：⑥测电流表内阻的专用方法——电流半偏法电路如图:⑦测电压表内阻的专用方法——电压半偏法电路如图:⑧利用比例关系测电阻的方法——电桥法电路如图所示:实验中调节电阻箱R₃，当电流计读数为零时，A、B两点的电势相等，R₁和R₃两端的电压相等，设为U₁。
同时R₂和Rₓ两端的电压也相等，设为U₂.根据欧姆定律有：U₁/R₁=U₂/R₂，U₁/R₃=U₃/Rₓ。
解得R₁/R₂=R₃/Rₓ，这就是电桥平衡的条件，可求出被测电阻Rₓ的阻值。
拓展方法：①伏阻法：本质上也是伏安法为基础，因为没有电流表，所以就将已知电阻与未知电阻串联，用电压表分别测出两电阻的电压，用已知电阻电流代替未知电阻电流。
实验步骤:（a）S闭合测出R₀的电压为U₀; I = U₀ /R₀（b）再测出Rx的电压为Uₓ ; I=Uₓ/Rₓ（c）Rₓ= Uₓ×R₀/U₀原理设计误差：忽略了Rₓ真实电流大于测量电流，所以真实值小于测量值。
变式：若没有定值电阻R₀,有一个最大阻值为R₀的滑动变阻器,测出待测电阻Rₓ(有电压表）实验步骤(1)P到a时电压表的示数为U₁;(2)P到b时电压表的示数为U₂;(3)则Rx= U₂×R₀/ (U₁-U₂)②安阻法1.只有电流表（无电压表）如何测电阻电路图：实验步骤:（1）S闭合测出R₀的电流为I₀; U=I₀*R₀（2）在测出Rₓ的电流为Iₓ ; U=Iₓ*Rₓ（3）Rₓ= I₀*R₀/Iₓ改进方案一：实验步骤:(1)S1合，S2开电流表的示数为I₁；（U=I₁*Rₓ）（2）S2合，S1开电流表的示数为I₂；（ U=I₂*R₀）（3）Rₓ= I₂*R₀/I₁改进方案二：实验步骤：（1）S1合S2开测出电流表的示数为I₁; U=I₁*Rₓ（2） S1、S2闭合测出电流表的示数为I₂； U=(I2₂–I₂) *R₀（3）则待测电阻Rₓ= （ I₂- I₁）R₀/ I₁2.若没有定值电阻R₀，有一个最大阻值为R₀的滑动变阻器,能否测出待测电阻Rₓ呢?（有电流表）实验步骤:(1)P到a时电流表的示数为Ia; U=Ia*Rₓ(2)P到b时电流表的示数为Ib; U=Ib*(Rₓ+R₀)(3)则Rx= Ib*R₀/(Ia-Ib)3.只有电流表和定值电阻串接测出待测电阻Rₓ实验步骤：（1）S1、S2合电流表的示数为I₁； U=I₁*Rₓ（2）S1合S2开电流表的示数为I₂； U=I₂*(Rₓ+R₀）（3）Rₓ=I₂*R₀/（I₁-I₂）。
伏安法测电阻【优秀3篇】伏安法测电阻篇一［教学目标］知识与技能应用欧姆定律，学习用电流表和电压表测量小灯泡的电阻。
理解电阻是导体本身固有属性，了解灯丝（钨丝）的电阻特性。
过程与方法通过测量电阻，了解欧姆定律的应用，进一步了解和学习物理研究问题的方法。
情感、态度、价值观培养学生设计实验、连接电路、测量及分析归纳物理规律的兴趣。
［教学重点］1.学习应用欧姆定律，用电流表和电压表测量电阻2.理解电阻是导体本身固有属性，与导体两端的电压及通过导体的电流无关。
［教学难点］1.实验电路的设计、连接，电流表、电压表量程的选择，滑动变阻器的使用，实验数据表格的设计。
2. 理解电阻是导体本身固有属性，与导体两端的电压及通过导体的电流无关。
了解灯丝（钨丝）的电阻随温度变化的特性。
［教学准备］学生分组探究实验器材：电流表（1）、电压表（1）、滑动变阻器（1）、甲电池（2）、定值电阻（5ω、10ω各1个）、小灯泡+灯座（1）、导线10根。
［教学设计］［新课导入］1.复习：欧姆定律的内容、适用条件及其数学表达式。
2.教师提出问题：用电流表和电压表你能测量出定值电阻的阻值吗？试说明测量原理，并作出测量电路图。
［新课教学］学生思考、设计实验：教师提出问题：用什么方法可以改变通过定值电阻的电流和定值电阻两端的电压？应如何改进测量电路图？学生思考、设计实验实验电路：教师提出问题：如果改变通过定值电阻的电流和定值电阻两端的电压，定值电阻的阻值将如何人改变？学生猜想、假设实验结果：学生探究实验：用电流表和电压表测量出定值电阻的阻值。
学生分析、归纳实验结果：电阻是导体本身固有属性，与导体两端的电压及通过导体的电流无关。
教师引导学生测量小灯泡的灯丝电阻：你想不想知道小灯泡的灯丝的电阻有多大呢？学生设计实验电路：学生探究实验：用电流表和电压表测量小灯泡的灯丝电阻。
学生发现问题：在不同电压和电流的情况下，小灯泡的灯丝的电阻不同。
学生知识类比迁移，思考、交流讨论：为什么改变小灯泡两端的电压和通过小灯泡的电流，小灯泡的电阻会改变？教师引导学生总结、归纳物理规律。
伏安法测电阻（优秀4篇）伏安法测电阻篇一设计思想：在新一轮的课程改革中，义务教育阶段的物理教育目的是培养全体学生的科学素养及人文素养。
以此为依据，形成了物理课程改革的基本理念。
本课的教学设计体现了如下理念：理念一：注重科学探究，提倡学习方式多样化。
物理学习的主要目的不仅仅是学习物理知识，更重要是让学生学会学习，学会探索，形成正确的价值观。
意义不能给予，只能发现。
探究式学习方法能保持学习者强烈的好奇心和旺盛的求知欲。
富有探索性的物理学习实践是发现物理现象背后意义的关键，亦是物理素养形成的过程。
本节课采用了探究式学习方法，让学生在测量灯泡电阻的探究性过程中不仅能产生浓厚的学习兴趣，而且还能培养学生实事求是的科学态度和探索、创新的意识，感受到从错误逐步走向正确，从失败到成功的喜悦。
理念二：构建新的评价体系。
与新课程改革理念相适应的评价体系在评价内容上重视对解决实际问题的能力、创新能力、实践或动手能力、良好的心理素质与科学精神、积极的学习情绪等方面综合素质的评定；有关评价指标要重视个体之间的差异性；评价主体上要重视学生参与评价；评价除重视终结性评价外，还要重视各个时期个体的进步，起到促进发展的作用；评价方式与方法注重“量化”的同时重视“质性”评价；评价手段要体现最新评价思想；评价实施过程应具有灵活性与动态性。
本节课教师注重改变了以前只看结果的单一评价体系，在探究过程当中不断鼓励学生的创新思维、积极发现学生的闪光点，并及时予以肯定。
实验结束后，培养学生有主动进行自我评价的意识，勇于提出自己的见解和发现新问题，善于主动与他人交流，听取他人意见，及时发现和改正自己的不足，这些都是在以前的教学中所忽略的问题。
教学目标1.知识与技能：1）具有初步的实验操作技能，会使用电流表和电压表测电阻。
2）会记录实验数据，知道简单的数据处理方法，会写简单的实验报告，会用科学术语、简单图表等描述实验结果。
2.过程与方法：1）有在观察物理现象或物理学习过程中发现问题的意识。
