装配式住宅建筑中的电气设计装配式住宅建筑是指在工厂内生产各种建筑构件，然后运输到现场进行组装安装的建筑形式。
它具有施工速度快、质量可控、环保节能等优点，因此受到越来越多的关注和青睐。
在装配式住宅建筑中，电气设计是其中不可或缺的一部分，它涉及到住宅建筑的电力供应、照明、通信、安防等方面，对住宅建筑的安全性、舒适性和智能化水平有着重要影响。
本文将就装配式住宅建筑中的电气设计进行详细探讨。
一、电气设计的基本内容在进行装配式住宅建筑的电气设计时，首先需要考虑的是电力系统的设计。
电力系统设计包括供电方式、变压器容量、配电箱选型、线路敷设等内容。
在装配式住宅建筑中，通常会采用城市供电，并配备相应容量的变压器和配电箱，以满足住宅建筑的用电需求。
还需要合理规划住宅内部的电气线路，确保各个区域都能够获得稳定和充足的电力供应。
还需要考虑备用发电机或UPS等设备，以应对突发的停电情况，保障住宅内部的正常用电。
照明系统设计是电气设计的重要组成部分。
照明系统设计涉及到照明灯具的选型、布置、控制方式等。
在装配式住宅建筑中，应该根据不同区域的功能和使用需求，合理选择照明灯具，采取合理的布置方式，保证住宅内部的照明效果和舒适度。
还可以考虑使用智能照明系统，通过灯光的自动调节和控制，实现节能和舒适的照明效果。
通信系统设计也是电气设计的重要内容之一。
通信系统设计包括有线通信和无线通信两部分。
在装配式住宅建筑中，需要考虑住宅内部的电话、网络、有线电视等通信设施的布置和接入方式，以满足居民的通信需求。
还应该考虑无线通信设施的覆盖范围和信号质量，确保居民可以随时随地进行无线通信。
安防系统设计也是电气设计中不可忽视的方面。
安防系统设计涉及到监控摄像头、门禁系统、报警器等设备的选型、布置和联动控制。
在装配式住宅建筑中，安防系统的设计需要考虑到全方位的监控和保护，保障住宅内部的安全。
还可以考虑使用智能安防系统，通过视频监控、智能门禁等设备，实现对住宅的远程监控和安全管理。
装配式建筑施工中电气系统的设计与安装指南电气系统在装配式建筑施工中扮演着重要的角色，它负责供应电力、控制设备和提供灯光等功能。
这篇文章将为您介绍装配式建筑施工中电气系统的设计与安装指南，帮助您了解该过程的关键步骤和要点。
设计阶段：1. 定义电力需求：在开始设计电气系统之前，首先需要确定建筑物的总用电量和具体用电设备的功率需求。
通过考虑预计使用的设备、照明需求以及其他特殊需求（如空调、暖气等），来准确评估各种设备所需的电源容量。
2. 排列布置：根据建筑物不同区域的功能和使用要求，合理安排电源、配线板和开关插座等设备的位置。
同时，在设计过程中要注意减少线缆长度，避免浪费和功耗损失。
3. 地面铺设：地面铺设是设计过程中不可忽视的一部分。
选择适当材料进行保护，使其能承受高频率运行时产生的磨损，并提供易于维修和更换线缆的通道。
4. 选择适当设备：在装配式建筑施工中，由于空间和时间限制，选择适当的设备和元件非常关键。
考虑到电气线路的复杂性和紧凑性，选择紧凑且易于安装的设备将是一个不错的选择。
安装阶段：1. 安全第一：在进行电气系统安装之前，确保所有工作人员都了解并遵守相关的安全规定。
使用合适的个人防护装备，并确保所有工作区域都与其他危险区域隔离开来。
2. 线缆布置：在开始线缆布置之前，先进行标记、分类和测量等操作。
使用适当材料进行绝缘处理，并确保线缆与其他管道或材料之间有足够的间距，以提供良好通风和降低互干干扰。
3. 进行配电盘安装：根据设计图纸上所示位置，在预先准备好的预留孔位上将配电盘固定。
连接主供电源，并依次连接分支回路、开关插座和照明设备等。
4. 设计细节：特别注意一些重要细节，例如接地系统、漏电保护器以及其他必要的安全措施。
为设备提供足够的冷却和通风，以确保其安全可靠运行。
注意事项：1. 合规性与规范：在电气系统设计和安装中，必须符合国家和地方的建筑法规和标准，以确保施工过程的合规性。
严格遵守相关安全要求，防止潜在的电气故障。
装配式住宅建筑中的电气设计装配式住宅是一种新型的住宅建筑形式，其具有施工快速、质量可控、环保节能等优点，受到了越来越多人的青睐。
在装配式住宅建筑中，电气设计是其中的重要一环，它不仅要满足住户的生活需求，还要考虑到建筑的安全性和可靠性。
本文将就装配式住宅建筑中的电气设计进行探讨，并针对其特点和要求进行详细分析。
一、装配式住宅建筑的特点装配式住宅建筑通常是在工厂内进行预制组装，然后再运输到工地进行拼装，因此其具有以下几个特点：1. 施工快速：由于大部分构件在工厂内生产，因此现场施工时间大大缩短，可以提高工程进度。
2. 质量可控：在工厂内进行预制组装，可以避免现场施工中可能出现的质量问题，保证建筑质量。
3. 环保节能：装配式住宅建筑中可以采用一些新型的节能材料，减少对资源的浪费，降低能耗，符合现代社会的可持续发展理念。
在装配式住宅建筑中，电气设计是一项至关重要的工作，其重要性主要体现在以下几个方面：1. 满足居民的生活需求：电气设计要保证住户的日常生活所需的电力和照明设施，让他们的生活更为便利和舒适。
2. 保障建筑的安全性：电气设计要考虑到建筑的用电安全，保证电路的稳定性和可靠性，避免发生电器故障引发的安全事故。
3. 促进节能减排：电气设计要充分考虑建筑的节能性能，选用节能型电器设备和照明设施，降低能耗，减少对环境的影响。
在进行装配式住宅建筑的电气设计时，需要考虑到其特殊的施工方式和使用环境，因此在设计上有以下几个要求：1. 灵活性：考虑到装配式建筑的特点，电气设计应具有一定的灵活性，能够适应不同类型的建筑结构和使用需求。
2. 高效性：在保证电气系统功能完备的基础上，尽可能减少用电设备和线路的使用量，使得电气系统更为高效。
3. 安全性：电气设计必须符合国家相关标准和规范，保证电路的安全可靠，防止发生火灾和触电等事故。
在进行装配式住宅建筑的电气设计时，通常需要按照以下流程进行：1. 方案设计阶段：在方案设计阶段，电气设计师需要了解建筑的功能性需求和结构特点，制定初步的电气设计方案，确定电气系统的布置方式和用电设备的选择。

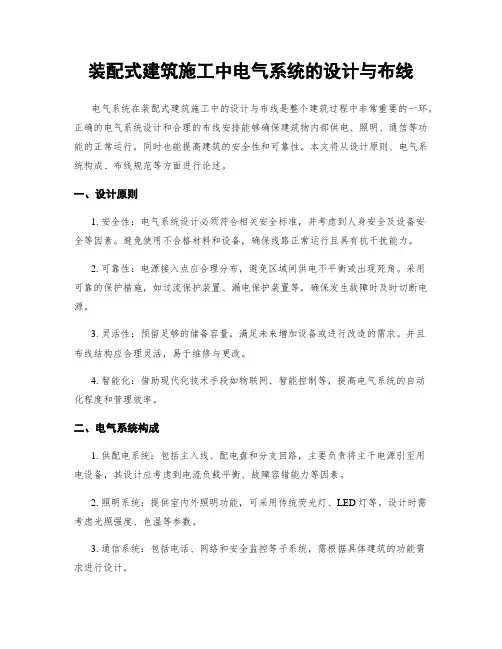

装配式建筑施工中电气系统的设计与布线电气系统在装配式建筑施工中的设计与布线是整个建筑过程中非常重要的一环。
正确的电气系统设计和合理的布线安排能够确保建筑物内部供电、照明、通信等功能的正常运行，同时也能提高建筑的安全性和可靠性。
本文将从设计原则、电气系统构成、布线规范等方面进行论述。
一、设计原则1. 安全性：电气系统设计必须符合相关安全标准，并考虑到人身安全及设备安全等因素。
避免使用不合格材料和设备，确保线路正常运行且具有抗干扰能力。
2. 可靠性：电源接入点应合理分布，避免区域间供电不平衡或出现死角。
采用可靠的保护措施，如过流保护装置、漏电保护装置等，确保发生故障时及时切断电源。
3. 灵活性：预留足够的储备容量，满足未来增加设备或进行改造的需求。
并且布线结构应合理灵活，易于维修与更改。
4. 智能化：借助现代化技术手段如物联网、智能控制等，提高电气系统的自动化程度和管理效率。
二、电气系统构成1. 供配电系统：包括主入线、配电盘和分支回路，主要负责将主干电源引至用电设备，其设计应考虑到电流负载平衡、故障容错能力等因素。
2. 照明系统：提供室内外照明功能，可采用传统荧光灯、LED灯等。
设计时需考虑光照强度、色温等参数。
3. 通信系统：包括电话、网络和安全监控等子系统，需根据具体建筑的功能需求进行设计。
4. 控制系统：如空调控制、互动音视频系统等，旨在实现对建筑内部设备的智能化控制。
三、布线规范1. 线缆选择：按照所需功率和运行环境选择合适的线缆规格，并注意保护线缆免受机械损伤或者干扰。
2. 引入点设置：合理选择引入点位置和数量，尽量靠近设备且集中布置，避免使用过长的线路。
3. 回路划分：依据不同用途将低压回路划分，如将照明回路、插座回路、空调回路等分开设置，方便管理和维护。
4. 配电盘设计：合理选择配电盘容量，并根据需求组织线缆布局，保持整洁有序。
5. 接地系统：确保良好的接地电阻，减小由于雷击等因素带来的损害。
装配式建筑施工中的电气设计与安装装配式建筑是指通过工厂预制及现场组装的一种建筑模式，其具有施工速度快、质量可控以及环保节能等优点。
其中，电气设计与安装是装配式建筑施工中至关重要的一个环节。
本文将从电气设计和安装两个方面进行论述，旨在介绍装配式建筑施工中电气系统的设计原则和实际操作。
一、电气设计在装配式建筑的电气设计过程中，应该充分考虑以下几个因素：1. 安全性：作为一个完整的建筑系统，电气系统的安全性是最重要的考虑因素之一。
在电气设计中，必须遵守国家和地方相关规范标准，并确保使用高品质材料和设备，以提供安全可靠的供电系统。
2. 灵活性：装配式建筑通常用于临时或移动场所，在电气设计中应该考虑到未来可能需要改动或扩展的需求。
因此，在选择设备和布线位置时要灵活并留有余地。
3. 能效：随着节能环保理念不断提升，电气设计也要追求更高的能效。
合理选择照明设备、电器设备和能源管理系统，降低电能损耗，在建筑使用中减少能源浪费。
4. 自动化控制：装配式建筑可以借助现代化的自动化技术来提高建筑的智能化程度。
在电气设计中，应该考虑到对照明、空调、安防等系统进行集中监控与控制，以提升使用者的舒适性和安全性。
二、电气安装在电气设计完成后，需要进行实际的安装操作。
以下是一些关键步骤和要点：1. 布线规划：根据电气设计图纸，确定各种电缆、线管和插座位置，并编制详细的布线方案。
在装配式建筑施工中，由于易于拆装，布线时应留有余地便于维修和更改。
2. 材料准备：根据布线方案和设计需求准备所需材料，包括电缆、导管、插座等等。
材料选择要符合相关国家标准，并具有可靠性和耐用性。
3. 安装设备：按照设计要求正确连接灯具、开关、插座等电器设备，并保证接地良好。
特别注意遵循相关法规和安全标准，确保操作安全。
4. 连接测试：在完成电气设备的安装后，必须进行连接测试，验证电气系统的正常运行。
检查电线的质量和连接是否牢固，并使用工具进行测试和测量，确保供电正常。
