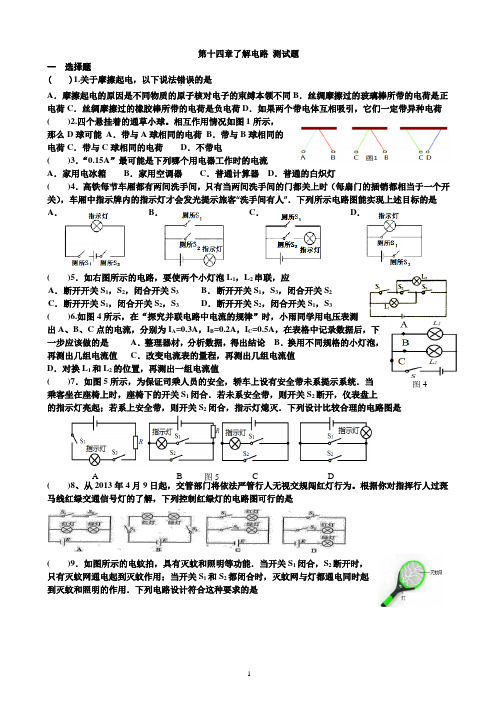

图 4 第十四章了解电路 测试题一 选择题( )1.关于摩擦起电，以下说法错误．．的是 A ．摩擦起电的原因是不同物质的原子核对电子的束缚本领不同B ．丝绸摩擦过的玻璃棒所带的电荷是正电荷C ．丝绸摩擦过的橡胶棒所带的电荷是负电荷D ．如果两个带电体互相吸引，它们一定带异种电荷( )2.四个悬挂着的通草小球。
相互作用情况如图1所示，那么D 球可能 A ．带与A 球相同的电荷 B ．带与B 球相同的电荷C ．带与C 球相同的电荷 D ．不带电( )3．“0.15A ”最可能是下列哪个用电器工作时的电流A ．家用电冰箱B ．家用空调器C ．普通计算器D ．普通的白炽灯( )4．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开 B C D( )6.如图4所示，在“探究并联电路中电流的规律”时，小雨同学用电压表测出A 、B 、C 点的电流，分别为I A =0.3A ，I B =0.2A ，I C =0.5A ，在表格中记录数据后，下一步应该做的是 A ．整理器材，分析数据，得出结论 B ．换用不同规格的小灯泡，再测出几组电流值 C ．改变电流表的量程，再测出几组电流值D ．对换L 1和L 2的位置，再测出一组电流值( )7．如图5所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当 乘客坐在座椅上时，座椅下的开关S 1闭合．若未系安全带，则开关S 2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S 2闭合，指示灯熄灭．下列设计比较合理的电路图是( )8、从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。
根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是( )9．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S 1闭合，S 2断开时，只有灭蚊网通电起到灭蚊作用；当开关S 1和S 2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是A B C D 图5CD( )10．如图所示的电路中，闭合开关S 1和S 2，则 A ．灯泡L 1亮，L 2不亮 B ．灯泡L 2亮，L 1不亮C ．灯泡L 1、L 2都不亮D ．灯泡L 1、L 2都亮( )11．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图4所示，下列说法中正确的是 A ．换气扇和照明灯不能同时工作B ．换气扇和照明灯工作时，通过它们的电流一定相等C ．换气扇和照明灯只能同时工作 D ．换气扇和照明灯工作时，它们两端的电压一定相等( )12科研人员利用"光敏"材料制成"光控开关"，它的作用是天黑时自动闭合，天亮时自动断开；利用"声敏"材料制成"声控开关"，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。

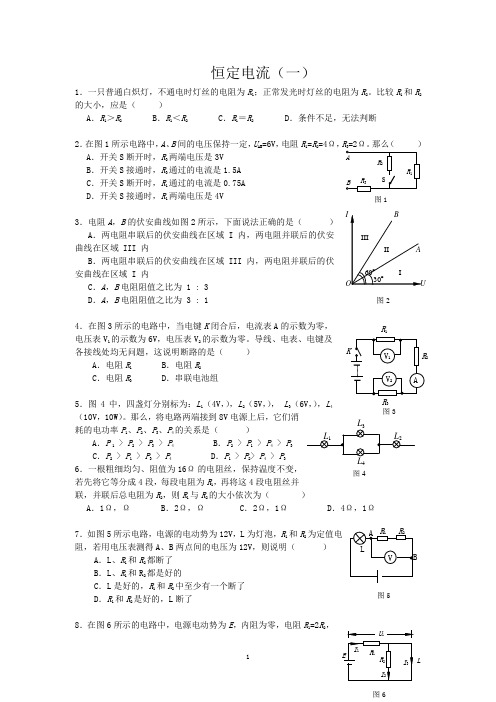

恒定电流（一）1．一只普通白炽灯，不通电时灯丝的电阻为R 1；正常发光时灯丝的电阻为R 2。
比较R 1和R 2的大小，应是（ ）A ．R 1＞R 2B ．R 1＜R 2C ．R 1＝R 2D ．条件不足，无法判断 2．在图1所示电路中，A 、B 间的电压保持一定，U AB =6V ，电阻R 1=R 23A ．开关S 断开时，R 3两端电压是3VB ．开关S 接通时，R 3通过的电流是1.5AC ．开关S 断开时，R 1通过的电流是0.75AD ．开关S 接通时，R 1两端电压是4V3．电阻A ，B 的伏安曲线如图2所示，下面说法正确的是（ ） A ．两电阻串联后的伏安曲线在区域 I 内，两电阻并联后的伏安曲线在区域 III 内 B ．两电阻串联后的伏安曲线在区域 III 内，两电阻并联后的伏安曲线在区域 I 内C ．A ，B 电阻阻值之比为 1 : 3D ．A ，B 电阻阻值之比为 3 : 14．在图3所示的电路中，当电键K 闭合后，电流表A 的示数为零，电压表V 1的示数为6V ，电压表V 2的示数为零。
导线、电表、电键及各接线处均无问题，这说明断路的是（ ） A ．电阻R 1 B ．电阻R 2 C ．电阻R 3 D ．串联电池组5．图4中，四盏灯分别标为：L 1（4V ，），L 2（5V ，）， L 3（6V ，），L 4（10V ，10W ）。
那么，将电路两端接到8V 电源上后，它们消耗的电功率P 1、P 2、P 3、P 4的关系是（ ）A．P 1 > P 2 > P 3 > P 4 B ．P 2 > P 1 > P 4 > P 3C ．P 2 > P 1 > P 3 > P 4D ．P 1 > P 2> P 4 > P 36．一根粗细均匀、阻值为16Ω的电阻丝，保持温度不变，若先将它等分成4段，每段电阻为R 1，再将这4段电阻丝并联，并联后总电阻为R 2，则R 1与R 2的大小依次为（ ）A ．1Ω，Ω B．2Ω，Ω C．2Ω，1Ω D．4Ω，1Ω7．如图5所示电路，电源的电动势为12V ，L 为灯泡，R 1和R 2为定值电阻，若用电压表测得A 、B 两点间的电压为12V ，则说明（ ） A ．L 、R 1和R 2都断了B ．L 、R 1和R 2都是好的C ．L 是好的，R 1和R 2中至少有一个断了D ．R 1和R 2是好的，L 断了8．在图6所示的电路中，电源电动势为E ，内阻为零，电阻R 1=2R 2，R 1 R 3 图3图5图1 4图4图2在R2的两端并联上一段电阻忽略不计的导线L，则（）A．通过电阻R1和R2的电流I1=I2B．R1两端电压U1=2E/3C．导线L中通过的电流I L=E/R1D．使电阻R2断路，通过R1的电流不发生变化9．用两根导线组成输电线路，输电的功率为4400kW。
第14章 触发器和时序逻辑电路A 选择题14.1.1 触发器如图14.01所示，设初始状态为0，则输出Q的波形为图14.02中的（ ）。
图14.01 习题14.1.1的图 图14.02 习题14.1.1的图14.1.2 触发器如图14.03所示，设初始状态为0，则输出Q的波形为图14.04中的（ ）。
图14.03 习题14.1.2的图 图14.04 习题14.1.2的图14.1.3 图14.05所示的触发器具有（ ）功能。
（1）保持 （2）计数 （3）置1图14.05 习题14.1.3的图14.1.4 在图14.06所示的电路中，触发器的原状态Q1Q0＝01，则在下一个CP作用下，Q1Q0为（ ）。
（1）00 （2）01 （3）10图14.06 习题14.1.4的图 图14.07 习题14.1.5的图14.1.5在图14.07所示的电路中，触发器的原状态Q1Q0＝00，则在下一个CP作用下，Q1Q0为（ ）。
（1）00 （2）01 （3）1014.3.1 图14.08所示的是（ ）计数器。
（1）七进制 （2）八进制 （3）九进制图14.08 习题14.3.1的图14.4.1 由555定时器组成的单稳态触发器如图14.4.2（a）所示，若加大电容C的电容值，则（ ）。
（1）增大输出脉冲u0的幅度（2）增大输出脉冲u0的宽度（3）对输出脉冲u0无影响14.4.2 由555定时器组成的多谐振荡器如图14.4.3（a）所示，欲使振荡频率增高，则可（ ）。
（1）减小C （2）增大R1,R2 （3）增大U CCB基本题14.1.6 当基本RS触发器D R和D S端加上图14.09所示的波形时，试画出Q端的输出波形。
设初始状态为0和1两种情况。
14.1.7 当可控RS触发器CP，S和R端加上图14.10所示的波形时，使画出Q端的输出波形。
设初始状态为0和1两种情况。
图14.09 习题14.1.6的图 图14.10 习题14.1.7的图14.1.8 当主从型JK触发器的CP，J、K端分别加上图14.11所示的波形时，试画出Q端的输出波形。
第十四章了解电路单元测试题一、填空题1、用丝绸摩擦过的玻璃棒靠近碎纸屑，发现碎纸屑被吸引，这是由于；有的纸屑接触玻璃棒后“跳开”，这又是因为。
2、一节普通干电池的电压为______________伏。
在图14−1中，A端为干电池的______________极（选填“正”或“负”）。
图14−1 图14−2 图14−33、如图14−2所示，标出了制成铅笔的几种材料名称，通常条件下______________是绝缘体（只选一种）。
4、图14−3是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗? 其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。
电路图中的灯泡L与电动机M是串联的还是并联的?请写出你的猜想和判断方法。
你的猜想：_______________________。
判断的方法:_____________________________。
5、如图14−4，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。
为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：⑴连接A和B，将测通器的m连接在D上。
当n连接F时小灯泡发光，连接E 时小灯泡不发光。
由此可以确定为同一导线的两端（填字母，下同）。
⑵为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将两两根导线辨别开。
5、如图所示电路中，当S1、S3断开，S2闭合时，L1与L2是______联；当S2断开，S1、S3闭合时，L1与L2是_______联；若同时闭合S1、S2、S3，则会造成电路_________。
5题 6题6、在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在______和_____两点之间。
7．如图14—5甲中电流表Al读数为0．2A，则电流表A2的读数是 .图乙中电流表A2的读数为0.9A，A1读数为0.3A，则通过电流表A的电流是 .电流表A选用的量程应为 A．图14−5 图14−68.图14—6(a)所示电表的示数为；图14−6(b)所示电表的示数为。

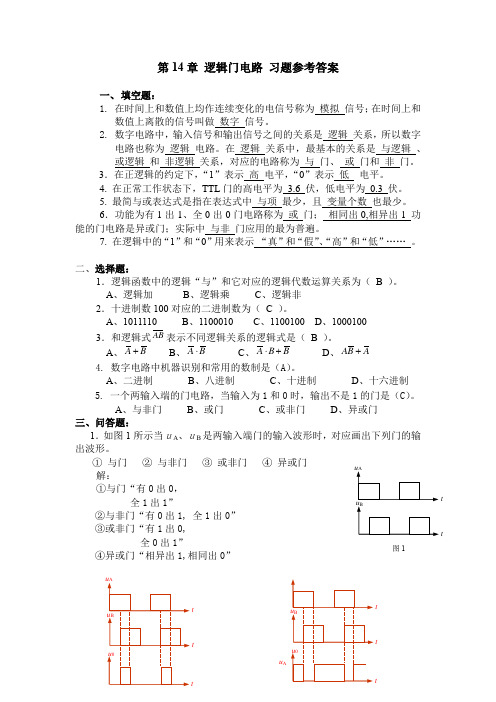

第14章 逻辑门电路 习题参考答案一、 填空题：1. 在时间上和数值上均作连续变化的电信号称为 模拟 信号；在时间上和数值上离散的信号叫做 数字 信号。
2. 数字电路中，输入信号和输出信号之间的关系是 逻辑 关系，所以数字电路也称为 逻辑 电路。
在 逻辑 关系中，最基本的关系是 与逻辑 、 或逻辑 和 非逻辑 关系，对应的电路称为 与 门、 或 门和 非 门。
3．在正逻辑的约定下，“1”表示 高 电平，“0”表示 低 电平。
4. 在正常工作状态下，TTL 门的高电平为 3.6 伏，低电平为 0.3 伏。
5. 最简与或表达式是指在表达式中 与项 最少，且 变量个数 也最少。
6．功能为有1出1、全0出0门电路称为 或 门； 相同出0,相异出1 功能的门电路是异或门；实际中 与非 门应用的最为普遍。
7. 在逻辑中的“1”和“0”用来表示 “真”和“假”、“高”和“低”…… 。
二、选择题：1．逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为（ B ）。
A 、逻辑加B 、逻辑乘C 、逻辑非2．十进制数100对应的二进制数为（ C ）。
A 、1011110B 、1100010C 、1100100D 、10001003．和逻辑式表示不同逻辑关系的逻辑式是（ B ）。
A 、B 、C 、D 、4. 数字电路中机器识别和常用的数制是（A ）。
A 、二进制B 、八进制C 、十进制D 、十六进制5. 一个两输入端的门电路，当输入为1和0时，输出不是1的门是（C ）。
A 、与非门B 、或门C 、或非门D 、异或门三、问答题：1．如图1所示当ｕA 、ｕB 是两输入端门的输入波形时，对应画出下列门的输出波形。
① 与门 ② 与非门 ③ 或非门 ④ 异或门 解：①与门“有0出0，全1出1”②与非门“有0出1, 全1出0”③或非门“有1出0,全0出1” ④异或门“相异出1,相同出0”AB B A +B A ⋅B B A +⋅A B A +u A t u B t图1 u A t u B tt u 0u At u Bt t u 01.在图2示的电路中，判断三极管工作在什么状态？ 解：(a)(mA) (mA)(mA)因>,所以三极管处于饱和状态。
第十四章了解电路1．（2022·安徽安庆·九年级期末）甲、乙、丙、丁四个轻质小球两两靠近时，甲吸引乙，乙排斥丙，丙吸引丁，已知丁球是与丝绸摩擦过的玻璃球，那么甲球的带电情况是（）A．正电B．负电C．正电或不带电D．负电或不带电2．（2022·安徽蚌埠·九年级期末）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。
第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。
下列电路设计符合要求的是（）A．B．C．D．3．（2022·安徽宿州·九年级期末）公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃响提醒司机有人要下车．下列电路图符合上述要求的是A．B．C．D．4．（2022·安徽合肥·九年级期末）如图所示，小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯，只要四个车门中有一个没关闭（此时装在车门上的开关处于断开），指示灯就发光提醒，下面四个电路中，能体现该装置工作原理的是（）A．B．C．D．5．（2022·安徽铜陵·九年级期末）在如图所示的电路中，当开关S闭合后，小明观察发现:灯L1不亮，L2亮，电压表有示数，则下列说法中正确的是（）A．灯L1与L2并联，L1的灯丝断了B．灯L1与L2并联，L1被短路了C．灯L1与L2串联，L1的灯丝断了D．灯L1与L2串联，L1的电压比L2的小很多6．（2022·安徽淮北·九年级期末）当电压力锅内气压过大或温度过高时，电压力锅的发热器都会自动停止工作；当锅内气压和气温都低于一定值时，发热器又能自动工作。
锅内气压大于一定值时，开关S1自动断开；锅内气压低于一定值时，开关S1自动闭合；锅内温度高于一定值时，开关S2自动断开；锅内温度低于一定值时，开关S2自动闭合。
第十四章探究电路练习题及答案集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]第十四章探究电路【知识要点提示】1．导体电阻的物理意义表示：。
电阻用字母R表示，国际单位是，符号是；电阻的常用单位还有千欧（k Ω）和兆欧（MΩ）,它们间的划算关系为：Ωk=k11MΩΩ=Ω2．电阻的大小与多个因素有关，应当使用方法去研究每一个因素对电阻的影响，研究结果表明：其它因素不变时，导体的横截面积，电阻越大；其它因素不变时，导体的长度，电阻越大；其它因素不变时，导体的电阻的大小与导体的材料；另外导体的电阻的大小也与温度有关，在初中阶段，若无特别说明，皆不考虑电阻随温度的变化。
3．变阻器：容易改变电阻大小的器件。
实验室中常用的变阻器有两种，①滑动变阻器，它的特点是：可以连续改变接入电路的阻值，但不能确定阻值的大小。
②电阻箱，它的特点是：不可以连续改变接入电路的阻值，但能确定接入电路的电阻的大小。
4．电路中电流的大小也与多因素有关，应当使用法，研究电流大小分别与电压和电阻存在什么关系。
研究结果表明：保持电阻不变时，电流与电压成关系。
保持电压不变时，电流跟电阻成关系。
5．欧姆定律内容为：。
公式为。
6．用电压表和电流表测量导体电阻的方法叫“伏安法”。
进行电学实验前要正确接好电路，即在接电路时，开关应处于状态，滑动变阻器的滑片应放在的位置。
接好电路后方可闭合开关进行实验，改变滑动变阻器滑片的位置，测量多组相应得电流值和电压值，求出每次测量的电阻值，最后求电阻的平均值。
7．电压表、电流表接入电路时接线柱不能接反，先选用大量程，如果读数在小量程内，一定要改用小量程，这样读数误差小。
8．几个电阻串联起来的总电阻等于，所以串联电路的总电阻比任何一个电阻值都大。
两个并联电阻的总电阻的倒数，等于两分电阻的倒数之和，同理，多个电阻并联后的总电阻的倒数，等于。
所以并联电路的总电阻比任何一个电阻值都小。
家庭用电线路中，有两根电线，一根是，另一根是，两线之间的电压是伏。
第十四章认识电路一、单项选择题1.以下图电路中，电源电压保持不变，闭合开关S1、 S2，两灯都发光，当把开关 S2断开时，灯泡 L1的亮度及电流表示数的变化状况是（）A. L1亮度不变，电流表示数变小 B. L1亮度不变，电流表示数不变C. L1的亮度增大，电流表示数不变D. L1亮度减小，电流表示数变小2. 以下图，当开关S 闭合后，电压表测出的电压是（）A.灯L1两头的电压B.电源电压C.灯L2两头的电压 D.灯L1和L2两头的总电压3. 用一根与毛皮摩掠过的橡胶棒凑近一轻质小球，发现二者相互排挤，由此可判定（）A.小球必定带正电B.小球必定带负电C.小球可能带负电，也可能带正电 D.小球可能不带电4. 以下图，在研究串连电路中的电压关系时，小华同学用电压表测得ab、bc、ac 两头的电压分别为U ab=2V，U bc =2V， U ac=4V，在表格中记录数据后，下一步应当做的是（）A.整理器械，结束实验 B.换用不一样规格的小灯泡，再测出几组电压值C.剖析数据，得出结论 D.换用电压表的另一量程，再测出几组电压值5. 以下图电路中，以下对于灯炮Ｌ1﹑Ｌ 2、Ｌ 3 连结说法中不正确是（）A. S1﹑ S 2都断开，Ｌ1﹑Ｌ3串连B. S1 ﹑ S2都闭合，Ｌ 2 ﹑Ｌ 3并联C. S2断开，S1闭合，Ｌ1﹑Ｌ3串连D. S2断开，1闭合，只有Ｌ3能发光S6. 以下常有的电压值中，不正确的选项是（）A.家庭电路的电压是220V B.一节新干电池的电压是2VC.手机电池的电压一般是D.对人体安全的电压是不高于 36V7. 要用一只电流表丈量经过灯泡L1的电流，一位同学设计了如图四个电路图，你以为正确的选项是（）A. B. C.D.8. 有 A、 B、 C 三个轻质小球，它们之间的相互作用以下图，假如 B 球带负电，则（）A. A 球可能带正电， C 球必定带负电B. A 球一定带正电， C 球可能带正电C. A 球可能带负电， C 球必定带负电D. A 球一定带负电， C 球可能带正电9.火车的车厢后边有两间卫生间，只有当两间卫生间的门都关上时（每扇门的插销相当于一个开关）．车厢中的指示牌内的指示灯才会发光，指示牌就会显示“卫生间有人”字样，提示游客两间卫生间内都有人．如图为其模拟电路图，切合要求的是（）A. B. C.D.10.以下各样说法中错误的选项是A. 生活用电电压为220V B.平时生产中有时还用到380V 的电压C.一节干电池的电压一般是2V D.不高于36V 的电压是安全电压二、多项选择题11. 小明同学为了研究串、并联电路中电流、电压的变化特色，他依据以下图所示电路图连结实验电路. 实验过程中，保持电源两头电压不变，闭合开关S，将滑动变阻器的滑动触头从中点向右挪动，由此惹起三块电表示数的变化状况是: （）A. 若表 1 为电压表，表2、表 3 为电流表，则表 1 示数不变，表 2 示数变大，表 3 示数变大 B. 若表 1 为电压表，表2、表 3 为电流表，则表 1 示数不变，表 2 示数变小，表 3 示数不变C. 若表 1 为电流表，表2、表 3 为电压表，则表1、表 2 示数均不变，表 3 示数变小 D. 若表 1 为电流表，表2、表 3 为电压表，则表1、表 2 示数均变小，表 3示数不变12. 以下对于串、并联电路规律的说法中正确的选项是（）A.各用电器两头电压相等的电路就是并联电路B.并联电路总电流等于各支路电流之和C.经过各用电器电流大小相等的电路就是串连电路D.并联电路某一用电器断路不会影响其余用电器的正常工作三、填空题13.物理学规定 ________定向挪动的方向为电流的方向．14. 以下图，某同学要连结由L1和 L2构成的并联电路．若开关S 要同时控制两盏灯，应将导线M端接到图中________（选填“ A”或“ B”）点；若开关S 只控制 L1，则导线的M端应当接到图中的 ________（选填“ A”或“ B”）点．15. 以下图 A 验电器带负电荷， B 验电器不带电，当用一个金属棒将这两个验电器连结起来时，金属棒中电流的方向从________流向 ________．16. 两盏不一样型号的小灯泡L 、L2 ，并联时经过它们的电流比为2：3，假如将灯 L 、L 与另一个小灯泡1 12 L3构成串连电路，则经过L1、 L2的电流比为 ________.四、解答题17. 以下图电路中，电压表丈量的是________两头的电压．若要使电压表丈量电灯L1两头的电压，只要要将导线 ________（选填 1、2、 3、4 等数字）的右端改接到________（选填 a、 b、 c、 d 等字母）接线柱上即可．五、实验研究题18. 在研究并联电路的电路规律时，某次实验所用的实验器械如图 1 所示，请依据要求达成以下任务：（ 1）依据图 2 所示的电路图，以笔划线取代导线，达成图 1 的电路连结．（ 2）实验时，电流表A1，A2的示数如图3 所示，经过L1的电流为 ________A；若不计实验偏差，请在图 4 中标出电流表A3的指针地点．六、作图题19. 依据图所示的电路图，用笔划线取代导线，连结实物电路（要求导线不可以交错）电流表采纳0~0.6A.七、综合题20. 岳池县研究绿色、低碳、人文城市建设，城市慢行系统投入营运．投资约675 万元，在城区规划建设30 个站点， 780 套锁车器，投放等人员集中地，并适量形成环线，612 两自行车．站点主要散布在商业中心、交通枢纽、公园、医院、学校增补城市公共交通，提升了短程出行效率，为市民休闲健身供给便利．该系统采纳了直流电源供电．那么：（ 1）自行车的锁车器之间的连结方式是________（选填“串连”或“并联”）（2）若是从九龙广场到火车站的行程为 3.6 千米，自行车速度为 6m/s，人步行的速度为 1m/s，那么从九龙广场到火车站骑自行车比步行能够节俭时间多少分钟？（3）假如某小汽车从九龙广场开到火车站共耗费0.21kg 的汽油，假如这些汽油完整焚烧，其放出的热被水所有汲取，那么能够使多少千克的水温度高升 10℃？【已知 C 水 =4.2 ×10 3J/ （kg?℃），汽油的焚烧值为 4.6 ×10 7焦/ 千克】答案分析部分一、单项选择题1.【答案】 A【分析】【解答】（1) 由电路图知，开关S1、S2都闭合时与开关S2断开后，灯泡L1两头电压都等于电源电压，电源电压不变，灯两头的电压不变，灯的实质功率不变，灯泡亮度不变；（ 2) 开关 S1、S2都闭合时，电流表测干路电流，即流过灯L1与 L2的电流之和，开关S2断开后，电流表测流过灯 L1的电流，开关S2断开时电流表示数变小；应选 A．【剖析】由电路图知，开关 S1、S2都闭合时，灯 L1与 L2并联接在电源两头，电流表测干路电流；开关 S2断开后，灯 L2所在支路断路，只有灯 L1接在电源两头，电流表测电路电流；依据电路构造、并联电路特色判断灯泡亮度能否变化，电流表示数怎样变化．剖析清楚电路构造，掌握并联电路的特色是正确解题的重点．2.【答案】 A【分析】【解答】从电路图中能够看出，开封闭合后，两灯串连，电压表并联在L1两头，所以电压表测量 L1两头的电压，应选 A。
第十四章欧姆定律测试卷一、选择题（每小题3分 共21分）1、如果不考虑温度的影响，导体的电阻的大小与下列哪个因素无关（ ） A 、导体的材料 B 、导体的长度 C 、导体的横截面积 D 、导体两端的电压2、用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A 比B 的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ） A 、I A ＞I B B 、I A ＜I B C 、I A =I B D 、无法确定3、如图所示的电路，闭合开关S ，将滑片P 向右移动时（ ）D A 、电压表示数变大，电流表示数变大 B 、电压表示数变小，电流表示数变大 C 、电压表示数变小，电流表示数变小 D 、电压表示数与电流表示数的比值变大4、由欧姆定律I=R U 变形可得R=IU．下列说法正确的是（ ）D A 、导体电阻跟它两端的电压成正比 B 、导体电阻跟通过它的电流成反比 C 、导体电压跟通过它的电流成正比D 、导体电阻跟通过的电流和它两端电压无关5、如图，电源电压为6V ，闭合开关后两灯均不亮，此时电压表的示数为6V ，出现这一现象的原因可能是（ ）AA 、L 1断路B 、L 2断路C 、L 1短路D 、L 2短路6、小梦将定值电阻R 1与滑动变阻器R 2接入电压为U 的电路中，如图所示，闭合开关S ，当滑动变阻器的滑片由某位置调到另一位置时，R 1上的电压变化△U 1=|U 1﹣U 1′|，滑动变阻器上的电压变化△U 2=|U 2﹣U 2′|，关于△U 1与△U 2的大小比较，下列判断正确的是（ ）BA 、△U 1＞△U 2B 、△U 1=△U 2C 、△U 1＜△U 2D 、无法比较 7、我国法律规定，驾驶员醉驾要负刑事责任。
为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。
小林设计了一种酒精测试仪的电路，如图5所示。
图中R 为定值电阻；Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。
第十四章 线性动态电路的复频域分析习题一、选择题。
1.已知某系统的网络函数 342)H(2+++=s s s s ,则网络函数)H(s 的零点和极点为（ C ）。
A .2=z ， 3,121==p p B .2=z ， 3,121-=-=p p C .2-=z ， 3,121-=-=p p D .2-=z ， 3,121==p p2.某线性电路的冲激响应t te et h 22)(--+=，则相应的网络函数)(s H 为( A )A .23432+++s s s B .43)1)(2+++s s s （ C .43232+++s s s D .2322+++s s s3.电路如图3所示，已知R=1Ω,L=0.5H ,C=0.5F,求电路的驱动点阻抗Z(s)的表达式。
( B )图3A . 0.5s 1+B . 15.0.50+s sC .s 21+ D .ss 5.01.50+4.已知某系统的网络函数45)5(10)H(2++-=s s s s ,则网络函数)H(s 的零点和极点为 （ C ）。
A.5-=z ， 4,121==p p B.5-=z ， 4,121-=-=p p C.5=z ， 4,121-=-=p p D.5=z ， 4,121==p p5.某系统的单位冲激响应为 )(3)(2)(t e t t h tεδ-+=, 系统的网络函数)(s H 为 （ D ） A.）（11312++s B.132++s C.312++s D.112++s6.如图6所示，已知R=1Ω,L=0.5H,C=0.5F,求电路的驱动点阻抗Z(s)的表达式( D )图6A .10.55.01.502+++s s sB .10.552.022+++s s sC .4222+++s s sD .10.552.01.502+++s s s7.已知某网络函数单位冲激响应如图7所示，则网络函数表达式可能为（ B ） 。
图7 A. 25()10125S H S S S -=-+ B. 210()20500S H S S S +=++C. 2()0.5H S S =- D. 2()0.5H S S =+8.已知某网络函数单位冲激响应如图8所示，则网络函数表达式可能为（ A ） 。
A. 2()0.5H S S =- B. 210()20500S H S S S +=++ C. 25()10125S H S S S -=-+ D. 2()0.5H S S =+图89.某线性电路单一激励下的冲激响应23()()[48]t tL h t u t e e V --==-+，则网络函数()()()L S U S H S U S =为( B ) A.65142+++s s s B. )3)(2()1(4+++s s s C. )3)(2()1(+++s s s D. 6542++s s s10.图10所示电路， N 0为线性无源二端网络，当()()S u t t V δ=时，其冲击响应23()()[48]t t L h t u t e e V --==-+,则网络函数()()()L S U S H S U S =的零极点为( D ) N0+_Su ()L u t +_图10A. z=-1，p 1=2，p 2=3B. z=1，p 1=-2，p 2=-3 C ． z=1，p 1=2，p 2=3 D ． z=-1，p 1=-2，p 2=-3二、计算题。
1.电路如图1所示，开关S 闭合前电路已处于稳态，t=0时开关闭合。
用运算法求出0≥t 时的C u 、L i 、)(t i ，并画出运算电路图。
图1 解：运算电路图i L (0-)=1A u c (0-)=-30V250.0550054()0.055(100)100L s s I s s s s s s ++===-+++A e t i t L )45()(100--= （0≥t ）2.电路如图2所示，C ＝1F ，N 网络的Y 参数矩阵为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+--+=s ss s s Y 4544410)(求： 网络函数)()()(s U s U s H s o =；该网络函数的零极点；当)(e 2t u ts ε-=V 时，求零状态响应)(t u o 。
图2解: 由Y 参数矩阵可知 )()()()()(2221212s U s Y s U s Y s I += )()(1s U s U s =, )()(1)(1)(0222s U s I ss I sc s U =-=-= 可得 454)()()()()(1)()()()()(22122222120++=--===s s s Y s U s Y s I s I s s U s U s U s U s H s极点为4,121-=-=p p当)(e 2t u ts ε-=时 21)(+=s s U s 4s 231)2(21)4)(3)(2(1)()()s (U 0+-+-+=+++==s s s s s s U s H s)221()(4320t t t e e e t u -----=V3.图3所示电路，已知 R=4Ω，L=1H ，C=1/3F ，V U S 8=，电路原已达到稳态，t=0时开关打开，用运算法求t≥0时)(t i 和C u ，并画出运算电路图。
RR C Lit=0+_u s +_u c图3解：运算电路图A i 1)0(=-，V u c 4)0(=- 34(4)()1s I s s s++=+24 1.50.5()4313s I s s s s s +==-++++ 3()(1.50.5)t t i t e e A --=-234413 4.50.5()()4313C s U s I s s s s s s s +=-+==-++++3()(4.50.5)t t c u t e e A --=-4.图4所示电路， N 0为线性无源双口网络，当V e t u ts -=)(时，其零状态响应V e e t u t t L )44()(32---= ，求网络函数)()()(s U s U s H S L =；该网络函数的零点和极点，并画出零极点图；当V t t u s )()(δ=时，求冲激响应)(t u L 。
N0+_Su ()L u t +_图4 解：1(3)()1S U S S =+ 3424)(s L +-+=s s U )3)(2()1(4)1()3424()()()(s +++=+⨯+-+==s s s s s s s U s U H s L11-=z ，21-=p ，32-=p冲激响应V e e s H L t u t h t tL )42()]([)()(231----===5.图5示电路， N 0为线性无源二端网络，当()()S u t t V δ=时，其冲击响应23()()[48]t t L h t u t e e V --==-+（1）求网络函数()()()L S U S H S U S =（2）求H （S ）零点和极点，并画出零极点图。
（3）若tS u e -=，求()L u t 。
()L u t图5解：4(1)()[()](2)(3)S H S h t S S +==++(1)＆112(2)1,2,3z p p =-=-=-1(3)()1S U S S =+ 4(1)1444()()()(2)(3)1(2)(3)(2)(3)L S S U S H S U S S S S S S S S +-==⨯==++++++++3()(44)t t L u t e e V --=- (t>0)6.图6所示，已知R 1=6Ω, R 2=4Ω,L=0.2H, C=0.1F 求：1）网络函数)()()(2s U s I s H s =2）该网络函数的零极点图；3）当V 72ts e u -=时，2i =？2u 2图6解：30133)()()(22++==s s ss U s I s H s零点0；极点-3，-10 t t t e e e t i 2103225.575.39)(-----=7.图7所示电路，开关K 闭合前已达稳态，在t ＝0时闭合开关K ，用运算法求t ≥0时的电容电压c u 和电流L i 、i ，并画出运算电路图。
图7 解：运算电路图u c (0-)=0，A u i L 15.0)0(1==- 35.115.0342321)(2+++-=++=+++=s s s s s s ss I Lt tL e et i 35.15.0)(--+-=35.115.02)(2)(+-++=-=s s s s I s s I L t t e e t i 35.15.02)(---+=35.115.0)(3)(+++-==s s s I s s U L C tt c e e t u 35.15.0)(--+-=8.图8所示电路，网络函数)()()(s U s I s H =，其零点z = －2, 极点p 1= －1+j0.5 , p 2= －1+j0.5 , 且H(0) = 1， 求R 、 L 、 C 的值。
-)(s U +CRL )(s I图89.图9示电路，求1、求网络函数2、当s i =)(t εA 时，求1u 和2u 。
)()()()()()(2211s I s U s H s I s U s H s s ==和图9解： 电路的运算图，有： 1）电路的运算图，有：6544)()()(211+++==S S S S I S U S H S 654)()()(222++==S S SS I S U S H S2）)65(44)()()(211+++==S S s S S I S H S U )65(4)()()(222++==S S S SS I S H S U10.已知网络函数 求出零极点并绘出其极零点图。
解：即H(s)的零点为：即H(S)的极点为：零极点图如图所示。
t t e e t u 321942132)(----=tte et u 32232)(----=11.图11示，N 0为无源线性电阻网络，C=2F ；其零状态响应)()8121()(22t e t u tε-+=V ， 1、若用L=2H 的电感代替电容C ，试求零状态响应)(2t u ；2、若tS e u 3-=V 时，)(2t u =？图11解：1、三要素法求解：τteu u u t u -+∞-+∞=)]()0([)()(2222V u 21)(2=∞ V u u 81)()0(22=∞-+V u 85)0(2=+21=RC S CR L 822===τ)()8185()(812t e t u tε--= V2、)2(885)()()(2++==S S S U S U s H St S e u 3-=V 时，]2237[81)3)(2(885)()()(22+-+=+++==S S S S S S I S H s UV e e t u t t )4187()(232---=12．图12示电路：已知L=0.2H ，C=0.1F ，R 1=6Ω，R 2=4Ω 求：1、网络函数)()()(s U s I s H s =2、该网络函数的零极点图；3、电路的单位冲激响应h(t)；4、当)()(31t t u s εδ+=V 时，其响应?)(=t i图12解：1、⎪⎩⎪⎨⎧=+++-=-+0)1()()()()()(21112111sC R R s I R s U s I R s I R sL s 求得：网络函数)()()(s U s I s H s ==301332++s s s 2、零极点：030132=++s s 得：10,321-=-=s s 3、单位冲激响应h(t)=t t e e 10373079--+- A4、当)()(31t t u s εδ+=V 时，ss U s 131)(+=101)()()(+==s s U s H s I s A et i t10)(-=13.电路如图13所示，t<0时，电路已达稳态，t=0时，开关S 由1拨向2，求： （1）若V u S 10=，用时域分析法求t>0时 )(t i L ；（2）若V e u tS -=10，用运算法求 )(t u L 。
