电工资格证考试逻辑门电路练习题集锦附参考答案(精选)

2023年电工（技师）考试历年真题摘选三套集锦（附带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1卷一.全能考点(共50题)1.【判断题】异或门电路当两个输入端一个为0，另一个为1时，输出为1。

参考答案：√2.【单选题】在决定一件事情的条件中，只要有一个条件具备时，这件事情就能实现，这种关系称为逻辑。

A、与B、或C、非D、异或参考答案：B3.【判断题】()查找变电所直流接地故障，当发现某一专用直流回路接地时，应及时切断该回路，找出接地点，尽快消除。

参考答案：×4.【单选题】制作35KV铝套管式中间接头时，由接头中心向两侧各量距离作为剖铅记号。

A、200mmB、250mmC、325mmD、450mm参考答案：C5.【单选题】直流放大器有下列形式。

A、直接耦合放大器B、差动式直流放大器C、调制式直流放大器和直流运算放大器D、含C参考答案：D6.【单选题】职业道德通过，起着增强企业凝聚力的作用。

A、协调员工之间的关系B、增加职工福利C、为员工创造发展空间D、调节企业与社会的关系参考答案：A7.【判断题】五同时原则是解决生产管理中安全与生产统一的一项重要原则。

参考答案：√8.【单选题】滚动轴承的电机其轴承润滑脂最长运行小时就应更换新油。

A、1000～1500B、1500～2000C、2000～2500D、2500～30009.【单选题】一台三相变压器的联结组别可以通过测试一、二次绕组的（）数值，分析判别得到。

A、线电压和相电压B、功率因数和效率C、线电流和相电流D、输入功率和输出功率参考答案：A10.【判断题】电气设备日常维护时，只要绝缘电阻大于0.5M就可以肯定没问题参考答案：×11.【判断题】()旧电池不能使收音机正常工作的原因是电池内阻增大。

参考答案：√12.【判断题】FX2N系列PLC的循环右移指令执行时不影响进位标志M8022。

参考答案：×13.【判断题】()变电所交接班中如发生事故，未办理手续前应以交班人员为主进行处理。

逻辑门电路习题一、选择题1.门电路的平均传输时间是（）。

A．t pd=t PHL B．t pd=t PLH C．t pd=(t PHL+t PLH)/2 D． t pd=(t PHL-t PLH)/22.对TTL与非门多余输入端的处理，不能将它们（）。

A．与有用输入端并联 B．接地 C．接高电平 D．悬空3.输出端可直接连在一起实现“线与”逻辑功能的门电路是（）。

A．与非门 B．或非门 C．三态门 D．OC门4.为实现数据传输的总线结构，要选用（）门电路。

A．或非 B．OC C．三态 D．与或非5.标准TTL电路的开门电阻R ON=2.1KΩ，一个3输入与门的A端接一个电阻R到地，要实现Y=BC，则R的取值应（）。

A．小于700Ω B．大于2.1KΩ C．小于2.1KΩ D．可取任意值二、填空题6.用作线与逻辑的门只能是门。

7.三态门的输出可以出现、、三种状态。

8.可用作多路数据分时传输的逻辑门是门。

9.对CMOS逻辑门，未使用的输入端应当按逻辑要求接或接，而不允许。

10.标准TTL门输出高电平典型值是伏，低电平典型值是伏。

11.在TTL门电路中，输入端悬空在逻辑上等效于输入电平。

12.把两个OC门的输出端直接连在一起实现“与”逻辑关系的接法叫。

13.正逻辑系统规定，高电平表示逻辑态；低电平表示逻辑态。

14.TTL、CMOS电路的抗干扰能力是强于。

三、判断题15.CMOS门电路的多余输入端悬空时，在逻辑上等效于输入高电平。

16.用作线与逻辑的TTL门只能是OC门。

17. TTL或非门的多余输入端可以与其他使用端连接在一起，或者悬空处理。

18. CMOS与非门的多余输入端可以悬空处理。

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.已知放大电路功率增益为20dB，当输入功率为2W时，则输出功率为( )W。

A.20B.40C.400D.200答案:D2. 组合逻辑电路的特点是( )。

A.含有存储元件B.输出.输入间有反馈通路C.电路输出与以前状态有关D.全部由门电路构成答案:D3. 变压器运行时发出连续而沉重的“嗡嗡”声，可能是由于( )造成的。

A.过负荷B.内部接触不良C.内部绝缘击穿D.有大容量动力设备起动答案:A4. 在线路或设备上安装有防止触电的速断保护装置，人体允许电流可按( )考虑。

A.10mA.B.30mA.C.15mA.D.100mA.答案:B5. 转角杆的拉线位于转角二等分线的( )上。

A.平行线B.垂直线C.30°线D.60°线答案:B6. 敷设电缆时，路径的选择原则是( )。

A.造价经济B.方便施工C.安全运行D.前三种说法都对答案:D7. 主令电器中按钮:停止.急停按钮为红色；启动按钮为( )色。

A.白；B.绿；C.黑；D.蓝；B答案:B8. 额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的( )。

A. 4B.1/4C.1/2答案:B9. 从降压变压器把电力送到配电变压器或将配电变压器的电力送到用电单位的线路都属于( )线路。

A.架空B.输电C.配电答案:C10. 交流电流表.电压表指示的数值是( )。

A.平均值；B.最大值；C.有效值。

答案:C11. 380V.55KW交流异步电动机交流耐压试验电压为( )。

A.380VB.500VC.1380VD.1760V答案:B12. 露天或半露天变电所的变压器，四周应设不低于()m高的固定围栏(墙)。

变压器外廓与围栏(墙)的净距不应小于( )m。

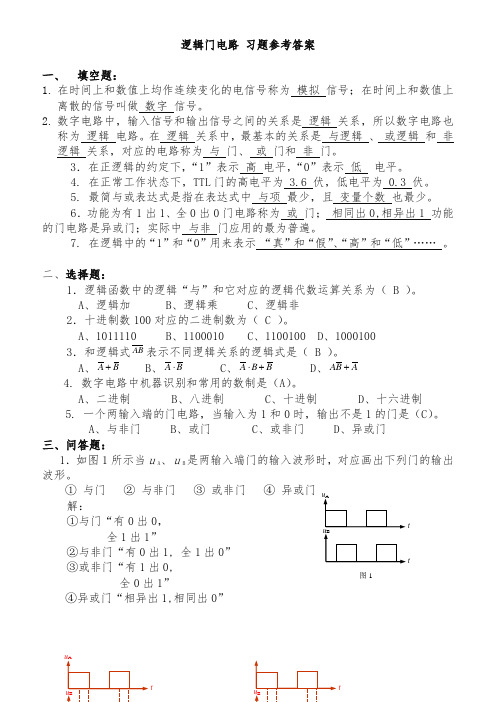

逻辑门电路 习题参考答案一、 填空题：1. 在时间上和数值上均作连续变化的电信号称为 模拟 信号；在时间上和数值上离散的信号叫做 数字 信号。

2. 数字电路中，输入信号和输出信号之间的关系是 逻辑 关系，所以数字电路也称为 逻辑 电路。

在 逻辑 关系中，最基本的关系是 与逻辑 、 或逻辑 和 非逻辑 关系，对应的电路称为 与 门、 或 门和 非 门。

3．在正逻辑的约定下，“1”表示 高 电平，“0”表示 低 电平。

4. 在正常工作状态下，TTL 门的高电平为 3.6 伏，低电平为 0.3 伏。

5. 最简与或表达式是指在表达式中 与项 最少，且 变量个数 也最少。

6．功能为有1出1、全0出0门电路称为 或 门； 相同出0,相异出1 功能的门电路是异或门；实际中 与非 门应用的最为普遍。

7. 在逻辑中的“1”和“0”用来表示 “真”和“假”、“高”和“低”…… 。

二、选择题：1．逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为（ B ）。

A 、逻辑加B 、逻辑乘C 、逻辑非2．十进制数100对应的二进制数为（ C ）。

A 、1011110B 、1100010C 、1100100D 、10001003．和逻辑式表示不同逻辑关系的逻辑式是（ B ）。

A 、B 、C 、D 、4. 数字电路中机器识别和常用的数制是（A ）。

A 、二进制B 、八进制C 、十进制D 、十六进制5. 一个两输入端的门电路，当输入为1和0时，输出不是1的门是（C ）。

A 、与非门B 、或门C 、或非门D 、异或门三、问答题：1．如图1所示当ｕA 、ｕB 是两输入端门的输入波形时，对应画出下列门的输出波形。

① 与门 ② 与非门 ③ 或非门 ④ 异或门 解：①与门“有0出0， 全1出1”②与非门“有0出1, 全1出0” ③或非门“有1出0, 全0出1”④异或门“相异出1,相同出0”AB B A +B A ⋅B B A +⋅A B A +u At u B t 图1四、计算题1.在图2示的电路中，判断三极管工作在什么状态？解：(a)(mA) (mA) (mA)因>,所以三极管处于饱和状态。

可编辑修改精选全文完整版基础知识一 基本逻辑门电路习题一、填空题1、模拟信号的特点是在 和 上都是 变化的。

（幅度、时间、连续）2、数字信号的特点是在 和 上都是 变化的。

（幅度、时间、不连续）3、数字电路主要研究 与 信号之间的对应 关系。

（输出、输入、逻辑）4、用二进制数表示文字、符号等信息的过程称为_____________。

（编码）5、()11011(2= 10)，()1110110(2= 8)，()21(10= 2)。

（27、166、10101） 6、()101010(2= 10)，()74(8= 2)，()7(16=D 2)。

（42、111100、）7、最基本的三种逻辑运算是 、 、 。

（与、或、非）8、逻辑等式三个规则分别是 、 、 。

（代入、对偶、反演）9、逻辑函数化简的方法主要有 化简法和 化简法。

（公式、卡诺图）10、逻辑函数常用的表示方法有 、 和 。

（真值表、表达式、卡诺图、逻辑图、波形图五种方法任选三种即可）11、任何一个逻辑函数的 是唯一的，但是它的 可有不同的形式，逻辑函数的各种表示方法在本质上是 的，可以互换。

（真值表、表达式、一致或相同） 12、写出下面逻辑图所表示的逻辑函数Y= 。

（C B A Y )(+=）13、写出下面逻辑图所表示的逻辑函数Y= 。

（))((C A B A Y ++=）14、半导体二极管具有 性，可作为开关元件。

（单向导电）15、半导体二极管 时，相当于短路； 时，相当于开路。

（导通、截止） 16、半导体三极管作为开关元件时工作在 状态和 状态。

（饱和、截止）二、判断题1、十进制数74转换为8421BCD 码应当是BCD 8421)01110100(。

（√）2、二进制只可以用来表示数字，不可以用来表示文字和符号等。

（╳）3、十进制转换为二进制的时候，整数部分和小数部分都要采用除2取余法。

（╳）4、若两个函数相等，则它们的真值表一定相同；反之，若两个函数的真值表完全相同，则这两个函数未必相等。

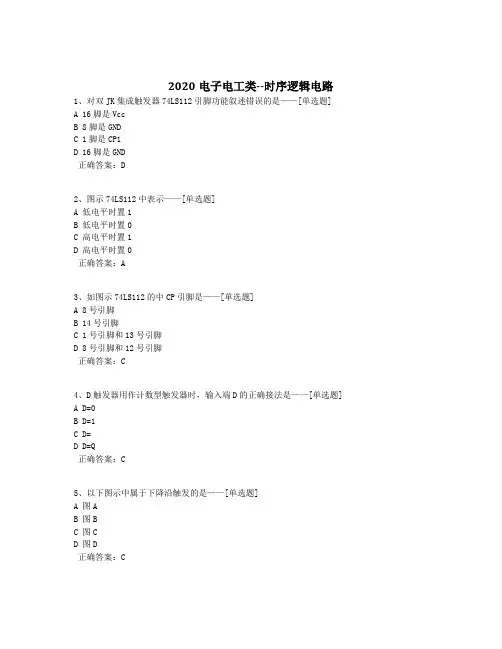

2020电子电工类--时序逻辑电路1、对双JK集成触发器74LS112引脚功能叙述错误的是——[单选题]A 16脚是VccB 8脚是GNDC 1脚是CP1D 16脚是GND正确答案：D2、图示74LS112中表示——[单选题]A 低电平时置1B 低电平时置0C 高电平时置1D 高电平时置0正确答案：A3、如图示74LS112的中CP引脚是——[单选题]A 8号引脚B 14号引脚C 1号引脚和13号引脚D 8号引脚和12号引脚正确答案：C4、D触发器用作计数型触发器时，输入端D的正确接法是——[单选题]A D=0B D=1C D=D D=Q正确答案：C5、以下图示中属于下降沿触发的是——[单选题]A 图AB 图BC 图CD 图D正确答案：C6、如图所示为某触发器工作时前6个CP的波形，期间没有出现的功能是——[单选题]A 保持B 翻转C 置1D 置0正确答案：A7、双D集成触发器CD4013的7号引脚是——[单选题]A VSSB VDDC 1QD 2SD正确答案：A8、下列哪项表示基本RS触发器的符号——[单选题]ABCD正确答案：A9、图示74LS112的说法正确的是——[单选题]A 内部有1个JK触发器B 内部有2个JK触发器C 内部有3个JK触发器D 内部有4个JK触发器正确答案：B10、如图所示波形， CP时钟脉冲第5个下降沿时，触发器实现的功能为——[单选题]A 保持B 翻转C 置1D 置0正确答案：B11、双D集成触发器CD4013的时钟脉冲CP的引脚是——[单选题]A 14脚B 7脚C 3脚与11脚D 5脚与11脚正确答案：C12、如图所示逻辑符号所表示的触发器是——[单选题]A RSB JKC DD T正确答案：C13、JK触发器有( )触发信号输入端。

——[单选题]A 一个B 二个C 三个D 四个正确答案：B14、十进制数13的8421BCD码为( )。

——[单选题]A 00001101B 00010011C 00100011D 00001011正确答案：B15、D触发器当D=Q时，实现的逻辑功能是——[单选题]A 置0B 置1C 保持D 翻转正确答案：C16、主从JK触发器的初态为0，JK=11时，经过2020个触发脉冲后，其状态变化及输出状态为——[单选题]A 一直为0B 由0变为1，然后一直为1C 在0、1间翻转，最后为1D 在0、1间翻转，最后为0正确答案：D17、在RS触发器的逻辑符号中表示——[单选题]A 低电平时置1B 高电平时置1C 低电平时置0D 高电平时置0正确答案：C18、关于JK触发器的错误表述是——[单选题]A 对于输入信号没有制约条件B 不允许JK同时为1C 允许JK同时为1D 允许JK同时为0正确答案：B19、主从RS触发器是在时钟脉冲CP的( )，根据输入信号改变状态。

电子电工类--组合逻辑电路试题及答案一、单选题1.逻辑表达式Y二AB+BC+AC,可以实现的功能是A、三人表决器B、二人表决器C、抢答器D、抢答器E、奇偶数校验【正确答案】：A2.在二进制译码器中若输入有4个代码,则输出有A、2个B、4个C、8个D、16个【正确答案】：D3.从若干输入数据中选择一路作为输出的电路叫A、数据分配器B、编码器C、数据选择器D、译码器【正确答案】：C4.二进制译码器是指A、将二进制代码转换成2的N次方个控制信息中特定的一个B、将某个特定的控制信息转换成二进制数C、将二进制代码转换成0〜9个数字D、具有以上三种功能【正确答案】：A5.在登录你的电子信箱的过程中，要有两个条件，一个是用户名，一个是与用户名对应的密码，要完成这个事件()，它们体现的逻辑关系为A、与”关系B、“或”关系C、“非”关系D、不存在逻辑关系【正确答案】：A6.电路中不包含记忆单元也不含有反馈支路是()的特点。

A、组合逻辑电路B、时序逻辑电路C、触发器D、施密特触发器【正确答案】：A7.n位二进制编码器有2n个输入，有()个输出。

A、2nB、TC、nD、n-1【正确答案】：C8.用文字、符号或者数码表示特定对象的过程，叫做A、译码B、输入C、输出D、编码【正确答案】：D9.中等职业学校规定机电专业的学生，至少取得钳工()、车工()、电工()中级技能证书的任意两种，才允许毕业()。

下列ABC取值中不能毕业的是A、110B、001C、101D、011【正确答案】：B10.下列电路中属于组合逻辑电路的有A、全加器B、JK触发器C、寄存器D、计数器【正确答案】：A11.2—4线译码器有A、2条输入线，4条输出线B、4条输入线，2条输出线C、4条输入线，8条输出线D、8条输入线，2条输出线【正确答案】：A12.一组交通信号灯有红灯()、黄灯()和绿灯()三盏，在任意一个时刻有且只能有一盏灯被点亮，否则就是出现了故障，现设计一个故障监测电路，下面各选项是某时刻所亮的灯，则不需要故障报警的是A、RB、YGC、RGD、RYG【正确答案】：A13.二-十进制编码器是指A、将二进制代码转换成0〜9个数字B、将0〜9个数字转换成二进制代码的电路C、二进制和十进制电路D、十进制电路【正确答案】：B。

第十章 逻辑门电路习题及答案一、填空题1、门电路中最基本的逻辑门是 、 、 。

2、数字集成电路按制造工艺不同，可分为 和 两大类。

3、MOS 管的 极阻值高，MOS 管的多余脚不允许悬空，否则易产生干扰信号，或因静电损坏集成块。

4、TTL 集成电路的电源电压一般为 V ，TTL 集成电路的输出 直接接地或电源正极。

5、下图逻辑门电路的输出是 电平。

6、下图逻辑门电路对应的函数式是： 。

7、下图逻辑门电路对应的函数式是 。

8、逻辑函数Y=A+B+C ，若A=B=1、C=0，则Y=9、完成下列数制转换：（1011011）2=（ ）10；（36）10=（ ）2； （386）10=（ ）8421BCD ；（1100100101）8421BCD =（ ）10； （ ）10=（1101000）2；（ ）2=（ 11.25 ）10。

二选择题1、三极管饱和导通的条件是（ ）A 、BE BC 0.7 U >U BE U V ≥B 、BE BC 0.7 U <U BE U V ≥ C 、BE BC 0 U >U BE U V ≤ 2、电路如图10-1所示，则输出F 的表达式为（ ） A 、F A B C =++ B 、F AB = C 、()F A B C =+ 3、电路如图10-2所示，则输出F 的逻辑表达式为（ ） A 、F A B C =++ B 、F ABC = C 、()F A B C =+ 4、电路如图10-2所示，若C 端接地，则F 的逻辑表达式为（ ） A 、F A B C =++ B 、F AB = C 、F A B =+5、电路如图10-3所示，其中（ ）是逻辑函数F AB =的相应电路。

A 、B 、C 、6、如图10-4所示逻辑函数F AB CD =+的相应电路是( )A 、B 、C 、7、已知TTL 电路如图10-5所示，则F 的表达式为（ ）A 、F AB =+ B 、F AB =C 、F A B =+8、右图可实现的功能是（ ）。

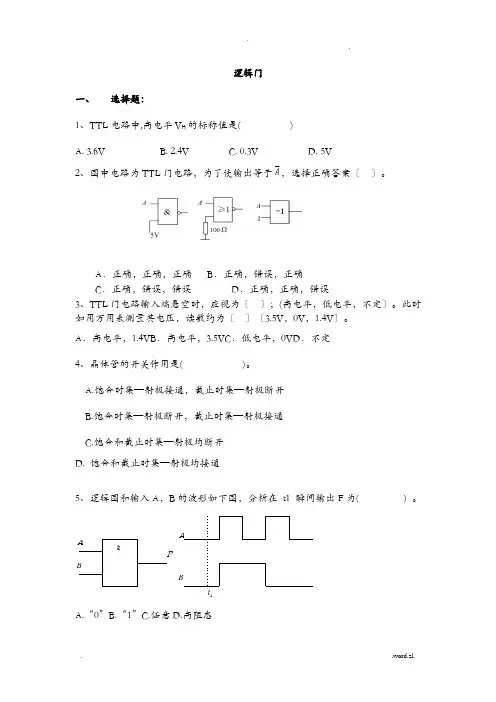

逻辑门一、选择题：1、TTL 电路中,高电平V H 的标称值是( ) A. 3.6V B. 2.4V C. 0.3V D. 5V2、图中电路为TTL 门电路，为了使输出等于，选择正确答案〔 〕。

A ．正确，正确，正确B ．正确，错误，正确C ．正确，错误，错误D ．正确，正确，错误3、TTL 门电路输入端悬空时，应视为〔 〕；(高电平，低电平，不定〕。

此时如用万用表测量其电压，读数约为〔 〕〔3.5V ，0V ，1.4V 〕。

A ．高电平，1.4VB ．高电平，3.5VC ．低电平，0VD ．不定4、晶体管的开关作用是( )。

A.饱合时集—射极接通，截止时集—射极断开 B.饱合时集—射极断开，截止时集—射极接通 C.饱合和截止时集—射极均断开 D. 饱合和截止时集—射极均接通5、逻辑图和输入A ，B 的波形如下图，分析在 t1 瞬间输出F 为( ) 。

t 1&ABFABA.“0”B.“1”C.任意D.高阻态6、 假设干个具有三态输出的电路的输出端接到一点工作时，必须保证( ) A. 任何时候最多能有一个电路处于工作态，其余应处于三态。

B. 任何时候最多能有一个电路处于三态，其余应处于工作态。

C. 任何时候至少要有两个或两个以上电路处于工作态。

D. 以上说法都不对。

7、、 测得某逻辑门输入A,B 和输出F 的波形如图,那么F(A,B)的表达式是( )A. B A F ⊕=B. F=A+BC. F=A ·BD. AB F =8、以下图完成的逻辑功能是( )A. B A F +=B. AB F =C. B A F +=D. F=A ·BB0VD 29、逻辑符号如下图，当输入A ""0，输入B为方波时，那么输出F应为( )。

A. 方波B. “0”C.“1”D.不确定"0"≥1AF B10、CMOS电路如下图，输出高电平U OH=5V,低电平U OL=0V,那么图〔A〕和图(B)的输出为( )FaFbR 100ΩR 100KΩ〔A〕(B)A．Fa=5v,Fb=5v B. Fa=5v,Fb=0v C. Fa=0v,Fb=0v D. Fa=0v,Fb=5v11、TTL与非门多余的输入端应该接成〔〕A. 高电平B. 低电平C.地D.1kΩ电阻12、施密特“非〞门和普通“非〞门电路的阈值电压分别是〔 〕个。
