2024年汽轮发电机组的常见故障及处理2024年汽轮发电机组常见故障分类：1.装置故障，2.电气故障，3.机械故障，4.润滑油和冷却水质量问题，5.其他问题。
1. 装置故障：1.1 锅炉问题：包括炉渣成分异常、炉膛结焦、过热器脱漆、管子泄漏等。
处理方法：及时清理炉渣、防止结焦、定期检查过热器和管道等。
1.2 百叶窗堵塞：百叶窗是汽轮发电机组的关键部件，如果堵塞会导致进气量减少，影响燃烧效果。
处理方法：定期清理百叶窗，保持畅通。
1.3 燃烧器问题：燃烧器堵塞、喷嘴损坏等会影响燃烧效果。
处理方法：定期检查清理燃烧器，更换损坏喷嘴。
1.4 煤粉喷射器故障：煤粉喷射器堵塞、喷射不稳定等问题会影响燃烧效果。
处理方法：定期检查清洁煤粉喷射器，调整喷射稳定性。
2. 电气故障：2.1 发电机线圈绝缘老化: 发电机是汽轮发电机组的核心设备，线圈绝缘老化会导致绝缘损坏，影响发电效率。
处理方法：定期进行绝缘检测，发现问题及时更换损坏线圈。
2.2 断路器故障：断路器是电气保护装置，如果故障会导致发电机组停机。
处理方法：定期检查断路器，及时更换故障断路器。
2.3 控制系统故障：控制系统是汽轮发电机组的核心部件，如果故障会导致发电机组无法正常启动或运行。
处理方法：定期检查控制系统，及时修复故障。
3. 机械故障：3.1 汽轮机叶片损坏：汽轮机叶片损坏会降低功率输出，影响发电效率。
处理方法：定期检查叶片磨损情况，及时更换损坏叶片。
3.2 水泵故障: 水泵是汽轮发电机组的关键组件，如果故障会导致冷却水流量不足，影响发电效率。
处理方法：定期检查水泵，及时更换故障水泵。
3.3 齿轮箱故障：齿轮箱是汽轮发电机组的传动装置，如果故障会导致转速不稳定，影响发电效率。
处理方法：定期检查齿轮箱，及时更换故障部件。
3.4 轴承故障：轴承是汽轮发电机组的关键部件，如果故障会导致摩擦增加，影响发电效率。
处理方法：定期检查轴承，及时更换故障轴承。
4. 润滑油和冷却水质量问题：4.1 润滑油污染：润滑油污染会导致润滑效果减少，增加摩擦，影响设备寿命。

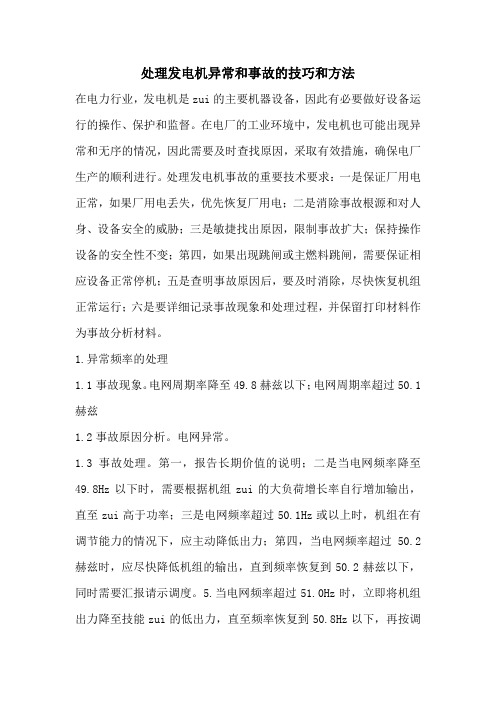

处理发电机异常和事故的技巧和方法在电力行业，发电机是zui的主要机器设备，因此有必要做好设备运行的操作、保护和监督。
在电厂的工业环境中，发电机也可能出现异常和无序的情况，因此需要及时查找原因，采取有效措施，确保电厂生产的顺利进行。
处理发电机事故的重要技术要求：一是保证厂用电正常，如果厂用电丢失，优先恢复厂用电；二是消除事故根源和对人身、设备安全的威胁；三是敏捷找出原因，限制事故扩大；保持操作设备的安全性不变；第四，如果出现跳闸或主燃料跳闸，需要保证相应设备正常停机；五是查明事故原因后，要及时消除，尽快恢复机组正常运行；六是要详细记录事故现象和处理过程，并保留打印材料作为事故分析材料。
1.异常频率的处理1.1事故现象。
电网周期率降至49.8赫兹以下；电网周期率超过50.1赫兹1.2事故原因分析。
电网异常。
1.3事故处理。
第一，报告长期价值的说明；二是当电网频率降至49.8Hz以下时，需要根据机组zui的大负荷增长率自行增加输出，直至zui高于功率；三是电网频率超过50.1Hz或以上时，机组在有调节能力的情况下，应主动降低出力；第四，当电网频率超过50.2赫兹时，应尽快降低机组的输出，直到频率恢复到50.2赫兹以下，同时需要汇报请示调度。
5.当电网频率超过51.0Hz时，立即将机组出力降至技能zui的低出力，直至频率恢复到50.8Hz以下，再按调度命令处理。
2.发电机变压器组屏蔽动作的处理2.1事故现象(1)警铃、警报声响起，“发电机-变压器保护动作”灯亮。
(2)发电机相应出口开关、发电机励磁系统灭磁开关、励磁机灭磁开关、高压厂用变压器均跳闸，红灯灭，绿灯闪烁，发电机、励磁机逆变器灭磁。
(3)6kV备用分支开关联动，绿灯熄灭，红灯闪烁。
(4)发电机和高压辅助变压器的所有仪表被调零。
2.2事故分析。
变压器组故障；系统故障。
2.3事故处理(1)恢复警铃、报警器和开关手柄；检查6kV辅助系统正常。
如果没有联动，立即投入手动操作，复查0.4kV辅助系统供电正常。
汽轮发电机组的常见故障及处理范文汽轮发电机组是一种常见的发电设备，但在运行中可能会遇到各种故障。
本文将对汽轮发电机组的常见故障进行详细介绍，并提供相应的处理方法。
1. 运行故障1.1 输出电压异常当发电机组输出电压异常时，首先应检查发电机的电压调节器是否正常工作。
如果电压调节器损坏或调节范围不正确，应及时更换或调整。
同时还需检查发电机的定子绕组是否存在短路或开路情况，必要时进行修复。
1.2 震动过大汽轮发电机组的震动过大可能是由于转子不平衡或支座松动引起的。
因此，应首先检查转子的平衡性，并根据需要进行动平衡处理。
同时还需检查支座是否紧固，如有松动应及时拧紧。
1.3 温度异常发电机组运行时出现温度异常可能是由于冷却系统故障引起的。
检查冷却系统的水泵、散热器和冷却水管道是否正常工作，必要时清洗或更换散热器，修复或更换故障水泵。
2. 冷却系统故障2.1 水泵故障当发电机组的冷却水泵故障时，可能导致冷却不足，进而引起发动机过热。
因此，应检查水泵的工作状态，确保其正常运转。
如果发现水泵轴承损坏或叶轮受损，应及时更换。
2.2 散热器堵塞散热器是发电机组冷却系统中的重要组成部分，其堵塞会导致冷却效果下降。
因此，应定期清理散热器，以防止灰尘和杂质堵塞散热器片。
清理时可使用高压水枪进行冲洗，确保散热器的通风良好。
2.3 冷却水泄漏冷却水泄漏可能是由于冷却水管道接头松动或密封圈老化破损引起的。
检查冷却水管道接头的紧固情况，确保其密封良好。
如发现密封圈破损，应及时更换。
3. 油系统故障3.1 油泵故障当发电机组的油泵故障时，可能导致油液供应不足，进而影响润滑效果和冷却效果。
因此，应定期检查油泵的工作状态，确保其正常运转。
如发现油泵轴承损坏或叶轮受损，应及时更换。
3.2 油温过高发电机组运行时，如果油温过高，可能是由于冷却系统故障或油路堵塞引起的。
因此，应首先检查冷却系统的工作状态，确保冷却效果良好。
同时还需检查油路中的过滤器是否堵塞，必要时清洗或更换。
汽轮发电机组的常见故障及处理范本汽轮发电机组是一种以汽轮机为主体的发电设备，它通过燃烧燃气或燃油，将热能转化为动能，再通过发电机将动能转化为电能。
在使用过程中，由于各种原因，汽轮发电机组可能会出现一些常见故障，下面我们将详细介绍这些常见故障及其处理范本。
1. 转速异常故障现象：汽轮发电机组的转速异常，可能出现转速过高或转速过低的情况。
处理范本：1) 检查发电机组的控制系统，确保转速控制器工作正常。
2) 检查汽轮机的轴承磨损情况，如有磨损应及时更换。
3) 检查汽轮机的进排气系统，确保流量正常，排气压力正常。
4) 检查发电机组的传动系统，如齿轮箱、联轴器等，确保传动系统没有异常。
5) 检查发电机组的负荷情况，是否超过额定负荷。
2. 运行温度异常故障现象：汽轮发电机组的运行温度异常，可能出现温度过高或温度过低的情况。
处理范本：1) 检查汽轮机的冷却系统，确保冷却水流通正常。
2) 检查汽轮机的燃烧系统，确保燃烧充分。
3) 检查发电机组的润滑系统，确保润滑油正常供给。
4) 检查排气温度传感器和进气温度传感器，确保传感器工作正常。
5) 检查发电机组的负荷情况，是否超过额定负荷。
3. 润滑油压力异常故障现象：汽轮发电机组的润滑油压力异常，可能出现油压过高或油压过低的情况。
处理范本：1) 检查润滑系统的油路，确保油路畅通无阻。
2) 检查润滑油过滤器，清理或更换油滤器。
3) 检查润滑油泵，确保泵工作正常。
4) 检查润滑油的粘度和质量，如有需要可以更换润滑油。
5) 检查润滑油冷却系统，确保冷却器工作正常。
4. 发电机电气故障故障现象：汽轮发电机组的发电机出现电气故障，如电压不稳定、频率偏移等。
处理范本：1) 检查发电机的绕组和绝缘情况，如有需要可以进行绝缘修复。
2) 检查发电机的励磁系统，确保励磁电流正常。
3) 检查发电机的调压器和调频器，确保调节正常。
4) 检查发电机的电压、频率传感器，确保传感器工作正常。
5) 检查汽轮机的燃烧系统，确保燃烧稳定。
发电机的异常运行及处理发电机的异常运行及处理李伟清教授级高级工程师2013-5内容一、发电机的正常运行方式1-1 发电机的铭牌出力和运行范围图1-2 发电机运行监视和维护二、发电机的异常运行分析和事故处理2-1 发电机进相运行1. 进相运行对吸收电网无功功率和调压的作用2. 进相运行机理、能力（深度）及限制条件2-2 发电机失磁异步运行1. 发电机运行中失磁的原因及特点2. 失磁机组运行对电网的影响及处理的有关规定2-3 发电机失步振荡和处理1 发电机发生振荡失步的原因及现象2 发生振荡时的处理规则及措施3 一起发电机振荡失步处理实例2-4 防止汽轮发电机组超速运行事故1 .关于机组超速运行事故的事例及界定2 防止机组超速运行事故的措施一、发电机的的正常运行方式1-1发电机的铭牌出力和运行范围图发电机的正常运行方式是指按照制造厂规定的技术条件和铭牌数据运行的方式，发电机可在这种方式下，在出力图范围内长期连续运行。
发电机铭牌上标明了以下额定数据：额定功率、额定电压、额定电流、额定功率因数、额定频率、额定励磁电压及电流、额定转速等。
还标明了冷却介质的温度及压力等。
额定功率是指额定功率因数时发电机端输出的视在功率（以MVA 或KVA表示），也可以是发电机端的有功功率（以MW或KW表之）。
发电机按以上条件，在各相电压及电流都对称的稳态状态下运行时，具有损耗少、效率高、转矩均匀等较好效能，故运行部门应力图保持发电机在正常状态下（按铭牌规定的技术数据）稳定运行。
发电机正常运行时各主要参量（电压、电流、频率、功率因数）的允许变化范围：发电机运行电压的变化范围在额定电压的正负5%以内而功率因数为额定值时，其额定容量保持不变；发电机连续运行的最高允许电压不得大于额定值的110%；最低运行电压不得低于额定值的90%，此时定子电流不得超过额定值的105%，以保持定子绕组温升不超过规定值；发电机应能在额定功率因数，频率变化不超过正负0.5Hz时，按额定容量运行；发电机应在迟相功率因数不大于0.95,进相功率因数不小于0.95范围内，按额定容量运行。
发电机常见故障及处理方法发电机是现代社会中非常重要的发电设备之一，它的工作原理是通过燃料或其他能源的燃烧和转动机械能的转换，产生电力。
然而，发电机在长期运行过程中也会出现一些常见故障，这些故障如果及时处理不仅会影响发电机的正常运行，还可能造成更严重的后果，下面将列举常见的故障以及相应的处理方法。
一、发电机无法启动1.检查燃料系统：检查燃油是否充足，并清洁燃油过滤器。
如果发现燃油不足，及时添加；如果过滤器堵塞，需要清洗或更换。
2.检查点火系统：检查火花塞是否正常工作，并排除点火线路上的问题。
如果火花塞发黑或损坏，需要进行清洁或更换；如果点火线路接触不良，需要重新连接或更换。
3.检查气缸压力：使用压缩空气测试气缸压力是否正常。
如果发现气缸压力低于标准值，可能是气缸垫片破裂或气门密封失效，需要进行维修或更换。
二、发电机输出电压异常1.检查电源输出：检查与发电机连接的负载设备是否正常工作，确保负载设备没有损坏。
2.检查调压器：如果发现电压过高或过低，可能是调压器故障，需要进行检修或更换。
3.检查电容器：如果电容器损坏或接触不良，也会导致输出电压异常，需要进行检修或更换。
三、发电机功率不稳定1.检查负载平衡：如果负载不平衡，可能导致发电机功率不稳定。
需要根据负载情况进行调整，确保负载平衡。
2.检查调压器：调压器的故障也会导致发电机功率不稳定，需要进行检修或更换。
3.检查发动机燃油供给：如果发动机燃油供给不稳定，也会影响发电机的功率稳定性，需要检查燃油系统是否正常。
四、发电机噪音过大1.检查机械部件：检查发电机内部的各个机械部件是否有松动或磨损，需要及时紧固或更换。
2.检查消音器：检查消音器是否正常工作，如果消音器表面有沉积物或损坏，需要进行清洁或更换。
3.检查地脚螺栓：地脚螺栓松动也会导致发电机噪音过大，需要进行紧固。
五、发电机冷却系统故障1.检查冷却水：定期检查冷却水的水平和质量，及时添加或更换冷却水。
发电机常见故障及解决方案汇总
发电机是一种将机械能转化为电能的设备，用于产生电力供电或备用
电源。
然而，由于长时间运行或其他原因，发电机可能出现各种故障。
下
面是一些常见的发电机故障以及对应的解决方案：
1.发电机无法启动：
-解决方案：
-检查燃油是否充足，加注燃油以确保发电机可以正常工作。
-检查电池是否充满电，如果电池电量不足，充电或更换电池。
-检查发电机的起动机是否损坏，如果起动机有问题，需要修复或更换。
2.发电机发出异常的声音：
-解决方案：
-检查发电机是否有松动的零件，如螺丝、螺母等，紧固松动的零件。
-检查发电机的轴承是否出现磨损，如有需要更换新的轴承。
-检查发电机的风扇是否存在异物，及时清理。
3.发电机输出功率不稳定：
-解决方案：
-检查发电机的电压是否稳定，如有需要调整稳压器。
-检查发电机的燃油供给是否充足，如有需要进行清理或更换燃油系
统中的滤芯。
-检查发电机的负载是否超过了额定负载，如有需要减少负载。
4.发电机无法并网：
-解决方案：
-检查发电机是否与电网连接良好，如有需要检查线路并进行修复。
-检查发电机的并网保护设置是否正确，如有需要调整设置。
-检查发电机的电压频率是否与电网一致，如有需要调整电压频率。
5.发电机无法停机：
-解决方案：
-检查发电机的自动停机装置是否损坏，如有需要修复或更换。
-检查发电机的油路是否堵塞，如有需要清理或更换油路中的滤芯。
-检查发电机的风扇是否正常工作，如有需要维修或更换风扇。
发电机常见的故障及应急维修措施发电机是重要的电力设备，如果出现故障，可能会导致电力供应中断和设备损坏。
了解常见故障并掌握应急维修措施，可以帮助我们快速解决问题，确保电力正常供应。
以下是发电机常见的故障及相应的应急维修措施：1. 发电机起动困难或无法启动- 故障可能原因：故障可能原因：- 电池电压低，无法提供足够的启动电流。
- 发电机控制面板上的启动开关损坏。
- 发电机燃油枯竭或质量不佳。
- 应急维修措施：应急维修措施：- 检查并充电汽车蓄电池。
- 检查并更换损坏的启动开关。
- 确保发电机有足够的燃油供应。
2. 发电机输出电压异常或无输出- 故障可能原因：故障可能原因：- 发电机内部的电线或连接器松动或损坏。
- 发电机的电刷磨损或电刷线圈故障。
- 发电机的电压调节器损坏。
- 应急维修措施：应急维修措施：- 检查并紧固发电机内部的电线和连接器。
- 检查并更换磨损的电刷或故障的电刷线圈。
- 检查并更换损坏的电压调节器。
3. 发电机过热或冷却系统故障- 故障可能原因：故障可能原因：- 发电机运行时间过长，过载导致发热。
- 发电机冷却系统中的冷却液不足或泵故障。
- 发电机风扇损坏或风道堵塞。
- 应急维修措施：应急维修措施：- 停止发电机运行，待其冷却后再重新启动。
- 检查并补充冷却液，修复或更换故障的冷却泵。
- 清理发电机周围的风道或更换损坏的风扇。
以上是发电机常见的故障及应急维修措施的简要介绍。
请注意，这只是一些常见故障和应急维修的基本指导，具体的维修操作应根据发电机的具体型号和制造商的指示进行。
若需要更详细的维修说明或其他技术支持，请及时联系专业的发电机维修服务商或制造商。
发电机的异常运行原因和处理措施发布时间：2023-03-08T02:02:07.234Z 来源：《福光技术》2023年3期作者：付旭峰[导读] 发电机有两类，即同步发电机和异步发电机。
目前应用最广的是双馈异步发电机（DFIG）异步发电机的转速仅在系统频率附近运转，而DFIG则是利用变频调速装置，使风机在不同的转速下能够实现恒频发电。
松花江水力发电有限公司吉林丰满发电厂吉林吉林 132108摘要：发电机是将其他形式的能源转换成电能的机械设备，借助柴油机、汽轮机、水轮机等机械驱动装置，将燃料、气流、水流产生的能量转化成机械能，传递到发电机装置中并生成电能，对电力设备进行供电。
发电机装置作为持续性消耗设施，内部组件、操作系统等，在长时间运行模式下，将产生严重的破损问题，令发电机面临运行失效的严重问题。
针对此，应结合发电机内部组成的运行特征，深度分析发电机异常运行现象及故障，并作出相应补救措施，提高发电机装置运行的可靠性。
关键词：发电机；异常运行；原因；处理措施1发电机故障特征分析发电机有两类，即同步发电机和异步发电机。
目前应用最广的是双馈异步发电机（DFIG）异步发电机的转速仅在系统频率附近运转，而DFIG则是利用变频调速装置，使风机在不同的转速下能够实现恒频发电。
电机振动、过热、绕组故障、机械故障等是发电机故障的常见故障。
在双馈异步发电机中，换流器是关键元件。
它的功能是把AC变DC，然后再把DC变成AC。
该方法可以实现双馈感应风电机组在功率利用率最高的情况下进行异步工作。
针对发电机在恶劣的工作环境和复杂的系统中极易发生设备失效、甚至发生事故的原因，通过对相关文献的分析，得出其故障特征主要有：（1）区域性：发电机具有高度的复杂性，所涉及的系统种类繁多，其故障特征也各不相同。
这些故障因其所处的系统区域、原因和处理方式各有差异，表现出了很大的区域性特征，对维护人员的技术和经验提出了更高的要求。
（2）关联性：发电机系统的各个子系统运行过程中也存在着很强的关联性，生产过程中需要各系统的共同配合完成。
发电机异常运行状态分析及处理1、发电机静子电流三相不对称定子三相电流不对称：主要危害是将产生负序电流。
负序电流：A、B、C三相达到最大值的顺序与正序电流方向相反，这种性质的电流就称为负序电流。
产生负序电流的危害是，负序电流在静子绕组中产生负序磁场相对转子为两倍的工频转速，切割转子绕组，在转子绕组中产生100HZ 的电流，致使转子绕组导体发热严重，产生振动。
且此倍频电流在转子中部延轴向流通，造成转子端部局部高温，甚至可能引起护环松胶的危险。
针对负序电流，在转子绕组上加一阻尼电阻，对负序电流产生阻尼做用，使负序电流减小。
发电机三相静子电流不平衡对于汽轮发电机来说，转子表面发热的危害是主要的。
150MW发电机在其DCS 画面参数中有负序电流这一参数，正常运行时不能超过额定电流的8％即517A。
而发电机装设的不对称过负荷就是对发电机三相电流不对称的保护，运行中根据三相静子电流是否平衡及监视负序电流大小，两者相结合来判断。
2、发电机的失磁运行发电机失磁：由于各种原因，致使发电机转子绕组失去励磁电流，使转子磁场消失。
失磁的原因：MK开关掉闸、转子绕组或励磁回路开路、励磁系统故障。
失磁的危害失磁后，发电机由迟相运行转为进相运行，发电机即发有功又发无功的状态称为迟相运行。
发电机只发有功而不发或吸收功的状态称为进相运行。
发电机失磁后，转子磁场消失，由同步运行转为异步运行，从系统吸收无功功率建立磁场，在转子绕组中产生滑差电流，此电流产生制动力矩使发电机使发电机发出有功，2）因差频电流的存在，引起静转子局部过热。
3）晶闸管励磁系统中发生失磁时，在转子绕组中产生反向过电压。
4）大型机组发生失磁，会从网上吸收无功，吸收无功的多少取决于发电机发出有功的多少，失磁后的发电机将导致系统电压降低，对发电机本身也一定的危害，破坏系统的稳定运行，因而大容量的发电机不允许失磁运行。
1．失磁的判断：1）根据发电机运行参数的变化，2）根据保护动作的情况，3）报警信号。
发电机的异常运行及处理发电机的异常运行及处理李伟清教授级高级工程师2013-5、发电机的正常运行方式1-1 发电机的铭牌出力和运行范围图1-2 发电机运行监视和维护二、发电机的异常运行分析和事故处理2-1 发电机进相运行1. 进相运行对吸收电网无功功率和调压的作用2. 进相运行机理、能力（深度）及限制条件2-2 发电机失磁异步运行1. 发电机运行中失磁的原因及特点2. 失磁机组运行对电网的影响及处理的有关规定2-3 发电机失步振荡和处理发电机发生振荡失步的原因及现象发生振荡时的处理规则及措施起发电机振荡失步处理实例2-4 防止汽轮发电机组超速运行事故1 .关于机组超速运行事故的事例及界定2 防止机组超速运行事故的措施、发电机的的正常运行方式1-1 发电机的铭牌出力和运行范围图发电机的正常运行方式是指按照制造厂规定的技术条件和铭牌数据运行的方式，发电机可在这种方式下，在出力图范围内长期连续运行。
发电机铭牌上标明了以下额定数据：额定功率、额定电压、额定电流、额定功率因数、额定频率、额定励磁电压及电流、额定转速等。
还标明了冷却介质的温度及压力等。
额定功率是指额定功率因数时发电机端输出的视在功率（以MVA 或KVA表示），也可以是发电机端的有功功率（以MW或KW表之）。
发电机按以上条件，在各相电压及电流都对称的稳态状态下运行时，具有损耗少、效率高、转矩均匀等较好效能，故运行部门应力图保持发电机在正常状态下（按铭牌规定的技术数据）稳定运行。
发电机正常运行时各主要参量（电压、电流、频率、功率因数）的允许变化范围：发电机运行电压的变化范围在额定电压的正负5% 以内而功率因数为额定值时，其额定容量保持不变；发电机连续运行的最高允许电压不得大于额定值的110%；最低运行电压不得低于额定值的90%，此时定子电流不得超过额定值的105%，以保持定子绕组温升不超过规定值；发电机应能在额定功率因数，频率变化不超过正负0.5Hz 时，按额定容量运行；发电机应在迟相功率因数不大于0.95,进相功率因数不小于0.95 范围内，按额定容量运行。
图1-1、系发电机的出力图，即运行范围图。
图1-1 发电机运行范围图1-2 运行发电机的监视和维护发电机运行时，必须认真地进行维护和检查，以便及时发现异常情况，尽快消除缺陷，保证发电机安全持续运行。
对发电机的运行维护检查工作主要有以下几个方面:1， 检查发电机各部分（定子、转子绕组及定子铁心）及冷却介质（进出口风温及水温）温度是否正常;s s4C3 &■o o 4s W3fUp屋」芒s s -f h 1JM ! J i ”1 f r II i 1 1 i j ij 1 1fj J ；! 1 >.J 1! ! J !i ! 1 一 n H i! J ■何 G FF |i 1 M M 1 1 (1 1 f s 11 n « < 1r 1 II i 1 M )1 1 1 1 i ij M !..r ■'10ziy J t B * r.r LJ'III 1 (J 1 』1 /'I 11 i '^1 LL 0.55 PF L-LJ(1 !! . !i /T 1 f 1加pr !_ :M '1■j —砲 Field He 妙i% i i jf ! z I i! i I M r I f1 J I HI I I处 S PF ~Off Armatiire ifffai ingI PS 1 1rT~ F tif1 r' i 1J !1 * ■ L I.■ < f ：' 1 iI { i ! i 4 i t - f i si1 i ■ '/i 1-• 1・亠f 11 !Q 先若律心端理舷? J —5 —Ee 也 吕 EUiiHE~r~^- —C?TT 凸li7jfah*lg轴瓦及轴的振动幅值是否在有关《标准》规定范围内；符合规定。
以确定是否应分别进行排氢、补氢和氢气 干燥器是否失效；流量正常。
当定子绕组温度升高报警或发现温度不正 常升高时，应判明水系统有无阻塞，并立即提高水压 增加水流量，必要时应降低发电机负荷，使最高温度 不超过监视值；滑环及电刷是较易发生故障的环节，必须定时仔细检 查及维护。
在事故情况时，允许发电机定子及转子绕组短时间内 过负荷运行，制造厂及运行部门对于1200MVA 及以下 容量的发电机均按下式及下表计算过电流倍数及时t, 持续时间, s, 适用范围 10~60s间:(I 2-1 )t=37.5s式中，I, 定子过电流的标幺值；2， 考察发电机组振动及声音是否正常。
定时测量机组各3，对于氢冷发电机，应检查氢气纯度、氢压和湿度是否 4，定子内冷水系统应经常保持水质合格，水温、水压及 5，采用三机励磁系统（也包括机端静止励磁）的发电机， 6，发电机可承受的短时过负荷运行人员处理过电流的原则是，在允许的持续时间内，用减少励磁电流的方法，降低定子电流至正常值，但不得使电压过低；如不能使定子电流降至正常值，则必须降低发电机有功负荷或切掉一部分负荷。
:发电机异常运行分析及事故处理当电网或发电机发生故障或事故导致的发电机的异常运行可分为两种类型，其一，发电机的电磁转矩基本未发生突变，但主要电气参数及运行行为偏离正常运行方式，如发电机三相电压及电流不平衡、电压及频率超出正常规定范围、进相运行、稳态异步运行、低频振荡等；另一类是外部扰动，使发电机电磁转矩发生突变，导致发电机输出功率与原动机（汽轮机或水轮机）输入功率失去平衡，使机组轴系发生扭转振荡并产生动态响应，如突然短路、突然甩负荷、误并列合闸、故障重合闸等。
这类因外部扰动发生的发电机异常运行故障，往往是由单一故障的延续发展导致事故并发，在故障发展过程中出现连续冲击和叠加振荡，造成发电机和轴系的损伤或损毁。
2-1 发电机的进相运行1，进相运行对吸收电网无功功率和调压的作用过去电网容量较小，发电机组大多靠近负荷中心并直接接到较低压电网上，发电机组的无功功率直接送到用户，因而需要发电机有较大的无功功率送出容量。
发展为大电网大机组后，大机组直接接入高压主电网后，往往远距负荷中心，大机组送出无功功率主要是满足各级电网分层平衡的要求。
大机组经高压长距离输电线路输送有功电力由于系统稳定条件限制，不会超过线路的自然功率，例如，500KV 输电线路的自然功率为1000Mw ，线路产生的充电（无功）功率约100Mvar/100km ，当线路输送的有功功率低于自然功率时，线路呈现充电功率过剩，将出现末端电压升高现象，需要电厂将过剩充电功率加以吸收。
对此采取的措施有两种：一种是在电厂侧装设可投切的电抗器，另一是将发电机进相运行。
此外，在变电站装设调相机来调节电网无功功率也是一种可行措施。
相比之下，采用发电机进相运行具有经济、简便、可调节等系列优点。
当前以大型发电机进相运行来解决电网运行中无功和调压问题已被世界各国广泛采用。
我国的大型发电机从结构和技术特性皆具备额定有功出力时进相功率因数0.95 运行的能力。
但实施条件则受厂用电源电压及电网结构所制约。
2, 进相运行机理、能力和限制条件。
发电机并网运行后稳态电磁功率：Pm=EqU/X d Sin SQm=EqU/X d Cos S-U 2/X d上式中，Eq,发电机同步电势U, 受端电网电压X d, 包括发电机同步电抗、升压变、线路至受端电网间的等值电抗S,发电机功率角发电机进相运行是一种同步低励磁（欠励）持续运行方式。
从图2-1的发电机电势向量图分析看出，相对于正常的定子电流落后于电压的迟相运行而言，进相运行时功率因数角是超前的。
fid图2-1发电机电势向量图将图2-1(a)电势三角形中，各边乘以u/X d,得出的图2-2功率三角形：AB=UI=S，为发电机视在功率；AD二EB二Ulcos ©，为发电机有功功率，AE=UI isin ©为发电机无功功率，以额定容量为基准时，OA二u/x=1/X d二k di , AB=S=1BF —额定视在功率或额定定子电流，k di—短路比_电机不饱和时，电势与励磁电流呈线形关系，以OB为半径的圆弧BC即为额定转子电流圆。
也相当于最大电磁功率。
以AP 为基点的垂线，右方为迟相运行区，发电机出力受转子电流及原动机出力限制；左方为进相运行区，发电机功率极限受静稳定及与发电机相连的系统阻抗的影响，要考虑静稳定储备。
装有自动励磁调节器的发电机进相运行深度将有明显提高。
图2-1中，留10%额定有功功率作静稳定储备，如曲线MN所示。
以=70a~75a的直线作静稳极限。
如曲线OL所示；装有自动励磁调节器但短路比及外连阻抗不同的进相运行极限，如编号1〜4的一组曲线所示。
10%D*h.却0A E图2-2 发电机进相运行功率图多年来，我国东北电网对多台大型发电机实施进相运行经验表明，发电机进相运行能力（进相运行深度）主要受以下因素限制1）稳定和暂态稳定限制;2）发电机定子铁心端部过热;3）发电机端电压和厂用电压的限制;4）发电机定子过电流的限制发电机进相运行时自动励磁调节器AER必须投入，以提高机组的运行稳定性，并根据电厂条件整定低励限制单元的进相无功数值。
同时注意厂用电的电压，必要时应对有关厂用变压器分接头进行调整。
图2-3系对YB电厂一台QFSN-600-2型600MW汽轮发电机组由进相运行试验确定的运行范围图。
从本次试验得出的结论是:1）影响发电机进相运行深度的主要因素是厂用电源电压；2）自动励磁调节器投入后，对提高发电机进相运行能力（深度）有显著影响, 在相同条件下约提高了25%。
CD:低励限制单元Q=P/5-170图2-3 由试验确定的600MW 汽轮发电机进相运行范围2-2 发电机失磁异步运行发电机失磁异步运行是发电机因励磁系统故障，部分或全部失去励磁后的一种异常运行方式。
其特点是在短时间内仍以低滑差与电网并列，并带一定有功负荷继续运行，但要从电网吸收较大无功功率。
1，发电机故障失磁的原因及采用异步运行的意义因励磁系统故障使发电机失磁的原因主要有：励磁回路两点接地，灭磁开关跳闸；灭磁开关本身缺陷、误操作或维护检修不良、失磁保护误动、励磁调节器故障等。
以上列举的失磁故障中多数是能在短时间排除的，因而提出了发电机失磁后是否可有条件的继续短时运行的问题。
多年来，国外及国内大量研究及试验表明，各种大中型汽轮发电机均有一定的异步运行能力，即发电机能产生较大的异步转矩，在互联电网运行条件许可时，带40%~60%额定有功负荷继续运行10~30 分钟，而不会给发电机及电网带来危害。
国外及国内有关技术标准都肯定了这种运行方式的可用性，几乎所有大的电机制造厂均将汽轮发电机的异步运行能力列入产品技术条件。
