钢筋识图基础知识第一篇：钢筋识图基础知识钢筋是工程建筑中常用的材料，它可以增强混凝土结构的承载能力和抗震性能。
在建筑施工现场，识别和理解钢筋图纸是非常重要的一项技能。
本篇文章将简要介绍钢筋识图的基础知识，以帮助读者更好地掌握这一技能。
一、钢筋的分类和命名方法钢筋根据其不同的用途和形状可以分为不少于45种。
其中，常用的有轮廓钢筋、箍筋、横筋、竖筋和腰筋等。
钢筋的命名方法通常采用直径和其它特征的组合方式。
例如，HRB400-16表示直径为16mm的热轧钢筋，HRB335-10表示直径为10mm的热轧钢筋。
二、钢筋的符号和表示方法在钢筋图纸中，每个钢筋都有自己的符号和表示方法。
其中，常用的符号有"S"、"Ⅱ"、"Ⅲ"、"*"等。
例如，"S"表示直径为八分之一英寸的钢筋，"*"表示直径大于2英寸的大圆钢筋。
此外，用箭头和文字表示清晰地说明了钢筋的朝向、长度、数量等信息。
特别要注意的是，不同的工程项目和不同的国家地区可能会有不同的标准，钢筋图纸中的符号和表示方法也可能存在差异。
三、钢筋的布置原则钢筋的布置是指钢筋在混凝土构件内的具体排列位置和数量等。
在钢筋图纸中，钢筋的布置原则要遵循以下几点：1. 钢筋的布置应符合承重结构的力学性能和施工操作的要求；2. 钢筋的数量和间距应调整，以确保混凝土结构的强度和密实度；3. 钢筋的朝向应遵循力学平衡原则，保证结构稳定和力学性能；4. 钢筋要留有一定的活动裕度和变形裕度，以保证结构在受力过程中不发生破坏。
四、钢筋的加工和安装钢筋在施工现场需要进行精确的加工和安装。
钢筋加工应遵循规范，确保钢筋长度和弯曲度等误差在允许范围内。
钢筋的安装要先进行检查验收，符合要求后再进行安装。
在钢筋安装过程中，要确保位置准确、长度一致、间距均匀，而且钢筋末端要采取震动、钻孔和疏松处理等措施，以确保和混凝土之间的粘结牢固。
钢筋识图知识总结一、钢筋常用级别一级钢热轧圆钢二级-四级热轧螺纹钢RRB400也是三级钢，热处理的三级钢图纸里标明直径6的钢筋，按直径6.5的钢筋计算，钢筋只有直径6.5的钢筋，图纸还是按直径6表示，因为理论重量不一样。
钢筋算量的三项核心内容：1、锚固长度（封头或收口）2、连接方式3、数量锚固长度：指钢筋伸入砼支座的长度连接方式有：搭接、焊接和机械连接根数：(轴线长度-扣减值）/布筋间距＋1影响钢筋长度两大因素：混凝土标号、抗震等级在任何情况下，锚固长度不应小于200mm 抗震锚固长度laE，非抗震锚固长度la。
钢筋重量=钢筋设计长度×钢筋根数×钢筋理论重量二、梁的平面注写梁的平面注写包括集中标注与原位标注。
1、梁编号注：(XXA)为一端悬挑，(XXB)为两端悬挑，悬挑不计入跨数例：KL7（5A）表示第7号框架梁，有5跨。
一端有悬挑2、梁截面尺寸3、梁箍筋梁箍筋，包括钢筋级别、直径、加密区和非加密区及肢数。
例：Φ10@100/200（4），表示箍筋为Ⅰ级钢筋，直径Φ10，加密区间距为100，非加密区的间距为200，箍筋为4肢箍。
4、梁上部通长筋或架力筋配置(通长筋可为相同或不同直径的钢筋，采用搭接连接、机械连接、或对焊连接的方式）当同排主筋中既有通长筋又有架力筋时，应用加号“﹢”，将通长筋和架力筋相连例：2Φ22+（4Φ12），其中2Φ22为通长筋，4Φ12为架力筋5、梁侧面纵向构造筋或受扭钢筋的配置当梁腹板高度Hw≥450mm时，须配置纵向构造钢筋，该项注以大写字母G表示，注写设置在梁两个侧面的总配筋值，且对称配置例：G4Φ12，表示梁的两侧共配置4Φ12的纵向构造钢筋，每侧各配置2Φ12 当梁侧面需配置受扭纵筋时，该项注以大写字母N表示，注写设置在梁两个侧面的总配筋值，且对称配置例：N6Φ14，表示梁的两侧共配置6Φ14的纵向构造钢筋，每侧各配置3Φ146、原位标注梁支座上部纵筋，含通长筋在内的所有纵筋梁下部纵筋附加箍筋或吊筋用于集中标注不适合于某跨时标注的数值。

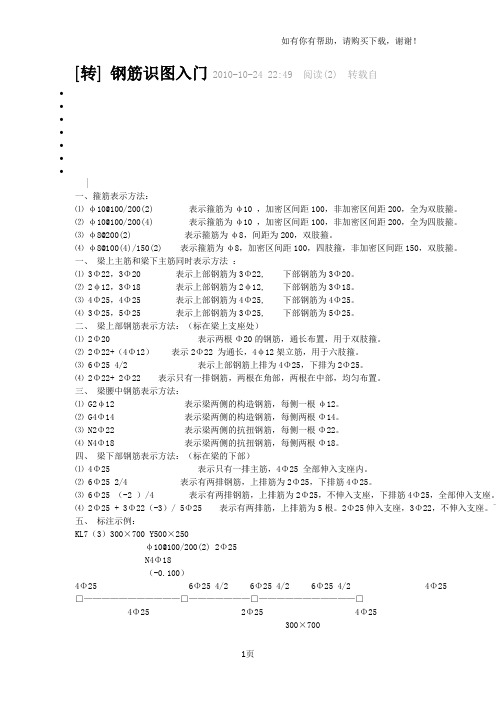

[转] 钢筋识图入门2010-10-24 22:49阅读(2)转载自∙∙∙∙∙∙∙|一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
钢筋识图入门——建工、监理、造价的同学都应一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
钢筋翻样基础知识·名词解释·计算公式大全1、钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。
如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。
“锚固长度”应成为钢筋工的第一概念。
锚固长度是图集中的固定值。
在《平法》各本图集中均有列表锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。
选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。
在任何情况下，锚固长度不得小于250mm。
非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。
当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。
当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。
框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0. 4laE 加15d直角钩。
2、纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。
在任何情况下搭接长度不得小于300mm。
搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。
3、受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。
保护层厚度在图纸的结构说明页中均有详细规定。
一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是3 0mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。
保护层问题通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。
钢筋识图知识点总结一、钢筋的标号和表示方法1. 钢筋的标号在建筑图纸中，钢筋一般用字母R和数字组合来表示，比如R6、R8、R10等，其中的数字表示钢筋的直径，单位是毫米。
例如，R8表示直径为8毫米的钢筋。
2. 钢筋的表示方法在建筑图纸中，钢筋一般用实线、虚线和箭头来表示，实线表示横截面，虚线表示纵截面，箭头表示钢筋的延伸方向。
通过这些标识，我们可以清晰地识别出钢筋构件的位置和布置方式。

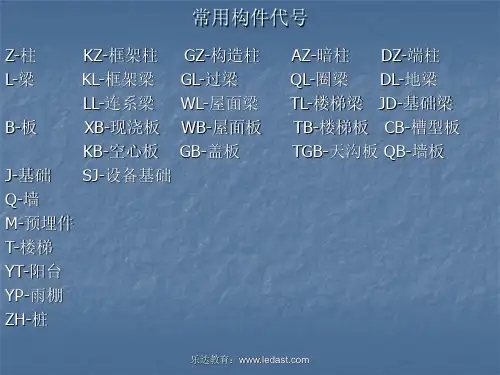

二、钢筋构件的识别和分类1. 钢筋构件的识别在建筑图纸中，钢筋构件一般用不同的符号和颜色来表示，比如梁、柱、板、墙等，每种构件都有相应的标识和符号，我们需要根据这些标识来识别出不同的构件。
2. 钢筋构件的分类钢筋构件主要分为梁、柱、板、墙等几种类型，每种类型的构件都有相应的标识和符号，我们需要根据标识来识别出不同类型的构件，并了解它们的特点和布置规则。
三、钢筋构件的布置要求1. 梁的钢筋布置要求梁是承受楼板和墙体等荷载的主要构件，因此在梁的设计和施工中，需要按照一定的规定来布置钢筋，比如梁的纵筋、箍筋、弯钩等要求。
2. 柱的钢筋布置要求柱是承受楼板和梁的荷载的主要构件，因此在柱的设计和施工中，需要按照一定的规定来布置钢筋，比如柱的纵筋、箍筋、搭接等要求。
3. 板的钢筋布置要求板是支撑楼层和承受活动荷载的构件，因此在板的设计和施工中，需要按照一定的规定来布置钢筋，比如板的主筋、箍筋、钢筋间距等要求。
4. 墙的钢筋布置要求墙是承受垂直荷载和水平荷载的主要构件，因此在墙的设计和施工中，需要按照一定的规定来布置钢筋，比如墙的纵筋、箍筋、轴压钢筋等要求。
四、钢筋施工工艺和注意事项1. 钢筋的加工和预埋在进行钢筋施工前，需要对钢筋进行加工和预埋，比如对钢筋进行切割、弯制、焊接等处理，并嵌入混凝土构件内部，以确保钢筋的粘结性和稳定性。
2. 钢筋的安装和绑扎在进行钢筋施工时，需要按照设计要求将钢筋进行安装和绑扎，包括横筋、纵筋、箍筋等的布置和固定，以确保钢筋的位置和布置符合设计要求。
钢筋识图入门一、箍筋表示方法：⑴φ10@100/200(2)????表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)????表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)??????表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)??表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20????表示上部钢筋为3Φ22,??下部钢筋为3Φ20。
⑵ 2φ12，3Φ18????表示上部钢筋为2φ12,??下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25????表示上部钢筋为4Φ25,??下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25????表示上部钢筋为3Φ25,??下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20??????????表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）??表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2????????表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22??表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12????????表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14????????表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22????????表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18????????表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25??????????表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4??????表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4????表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25??表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋 5Φ25，通长布置。
五、标注示例：KL7（3）300×700 Y500×250????????φ10@100/200(2) 2Φ25????????N4Φ18????????（-0.100）4Φ25?????????? 6Φ25 4/2?? 6Φ25 4/2?? 6Φ25 4/2???????? 4Φ25□———————————□———————□———————————□??????4Φ25?????????? 2Φ25?????????? 4Φ25??????????????????????????300×700????????????????????????N4φ10KL7(3) 300×700?? 表示框架梁7，有三跨，断面宽300，高700。
Y500×250?????? 表示梁下加腋，宽500，高250。
N4Φ18???????? 表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100???????? 表示梁上皮标高。
N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.N是受扭筋的意思，G是构造筋的意思！7没有标注N 的就是构造钢筋G,G是15D,N是LaE钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋?? 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋?? 端支座负筋长度：第一排为Ln/3＋端支座锚固值；?????????????????????????????????? 第二排为Ln/4＋端支座锚固值3、下部钢筋?? 下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？???? 现在我们来总结一下以上三类钢筋的支座锚固判断问题：???? 支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋?? 构造钢筋：构造钢筋长度＝净跨长＋2×15d?? 抗扭钢筋：算法同贯通钢筋5、拉筋?? 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋?? 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm?? 夹角=60°?????????????????????????????????????????????????????? ≤800mm?? 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
其他钢筋计算同首跨钢筋计算。
三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋???? 软件配合03G101-1，在软件中主要有六种形式的悬臂钢筋，如下图所示这里，我们以2＃、5＃及6＃钢筋为例进行分析：2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75L6＃钢筋—下部钢筋＝Ln--保护层+15d2、箍筋（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。
（2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页。
第二节其他梁一、非框架梁在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。
未尽解释请参考03G101-1说明。
二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处理同框架梁；3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；5、箍筋的加密范围为≥0.2Ln1≥1.5hb；7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。
第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。
