火灾自动探测报警系统(综合)

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改火灾自动报警系统可燃气体探测报警系统(新版)Safety management is an important part of production management. Safety and production are inthe implementation process火灾自动报警系统可燃气体探测报警系统(新版)可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。

一、系统分类及适用场所根据产品探测气体类型的不同以及使用场所的不同，对可燃气体探测报警系统进行了具体的分类。

1.可燃气体探测器分类现有可燃气体探测器主要有7个品种，即：测量范围为0～100%LEL的点型可燃气体探测器；测量范围为0～100%LEL的独立式可燃气体探测器；测量范围为0～100%LEL的便携式可燃气体探测器；测量人工煤气的点型可燃气体探测器；测量人工煤气的独立式可燃气体探测器；测量人工煤气的便携式可燃气体探测器；线型可燃气体探测器。

上述7种可燃气体探测器可按不同特征进行分类。

（1）按防爆要求分类：①防爆型可燃气体探测器；②非防爆型可燃气体探测器。

（2）按使用方式分类：①固定式可燃气体探测器；②便携式可燃气体探测器。

（3）按探测可燃气体的分布特点分类：①点型可燃气体探测器；②线型可燃气体探测器。

（4）按探测气体特征分类：①探测爆炸气体的可燃气体探测器；②探测有毒气体的可燃气体探测器。

2.可燃气体报警控制器分类可燃气体报警控制器按系统连线方式分类为：（1）多线制可燃气体报警控制器：即采用多线制方式与可燃气体报警控制器连接。

火灾自动报警系统一、引言火灾是一种极具破坏性的灾害，对人们的生命财产安全构成严重威胁。

为了及时发现和控制火灾，火灾自动报警系统应运而生。

该系统能够在火灾初期检测到火灾信号，并迅速发出报警，同时联动其他消防设备，有效地提高了火灾防控能力。

本文将对火灾自动报警系统的组成、工作原理、设计要求、安装调试、维护管理以及未来发展趋势等方面进行详细阐述。

二、火灾自动报警系统的组成（一）火灾探测器感烟探测器离子感烟探测器：利用电离室中电离电流的变化来探测火灾烟雾。

当烟雾进入电离室时，会使电离电流减小，从而触发报警。

光电感烟探测器：通过检测烟雾对光的散射或吸收来判断是否发生火灾。

当烟雾进入探测器的检测区域时，会使光的强度发生变化，从而触发报警。

感温探测器定温探测器：当环境温度达到设定的报警温度时，探测器发出报警信号。

差温探测器：当环境温度的变化速率超过设定值时，探测器发出报警信号。

差定温探测器：结合了定温和差温探测器的特点，当环境温度达到设定的报警温度或温度变化速率超过设定值时，探测器发出报警信号。

感光探测器紫外火焰探测器：通过检测火焰中的紫外线来判断是否发生火灾。

红外火焰探测器：通过检测火焰中的红外线来判断是否发生火灾。

可燃气体探测器催化燃烧式可燃气体探测器：利用可燃气体在催化剂的作用下燃烧产生的热量来检测可燃气体的浓度。

半导体式可燃气体探测器：利用半导体材料对可燃气体的吸附和脱附作用来检测可燃气体的浓度。

（二）手动报警按钮手动报警按钮是一种人工触发的报警装置，通常安装在建筑物的走廊、楼梯间、出入口等明显位置。

当人们发现火灾时，可以按下手动报警按钮，向火灾报警控制器发送报警信号。

（三）火灾报警控制器火灾报警控制器是火灾自动报警系统的核心设备，它能够接收火灾探测器和手动报警按钮发送的报警信号，并对信号进行分析处理，判断是否发生火灾。

如果发生火灾，火灾报警控制器将发出声光报警信号，并启动消防联动控制器，实现对自动喷水灭火系统、消火栓系统、防排烟系统等消防设备的联动控制。

火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。

火灾自动报警系统的组成如图:（一）火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，它能及时、准确地探测被保护对象的初起火灾，并做出报警响应，从而使建筑物中的人员有足够的时间在火灾尚未发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。

1.触发器件在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动火灾报警按钮。

火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报警信号的器件。

手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件。

2.火灾报警装置在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。

火灾报警控制器就是其中最基本的一种。

火灾报警控制器担负着为火灾探测器提供稳定的工作电源；监视探测器及系统自身的工作状态；接收、转换、处理火灾探测器输出的报警信号；进行声光报警；指示报警的具体部位及时间；同时执行相应辅助控制等诸多任务。

3.火灾警报装置在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。

它以声、光和音响等方式向报警区域发出火灾警报信号，以警示人们迅速采取安全疏散，以及进行灭火救灾措施。

4.电源火灾自动报警系统属于消防用电设备，其主电源应当采用消防电源，备用电源可采用蓄电池。

系统电源除为火灾报警控制器供电外，还为与系统相关的消防控制设备等供电。

（二）消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

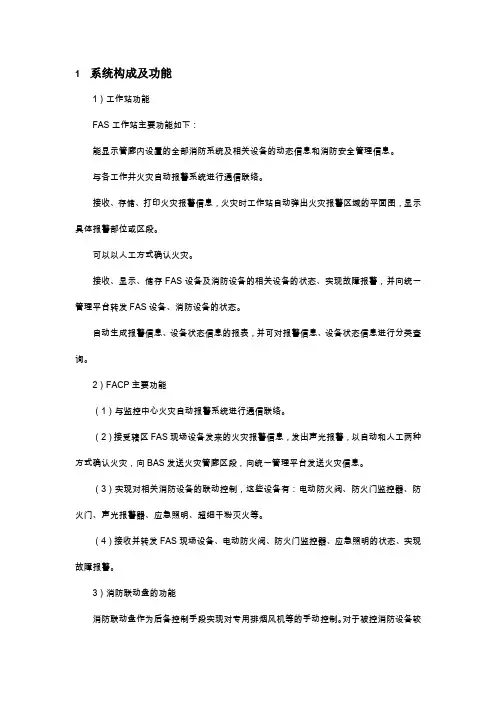

1 系统构成及功能1）工作站功能FAS工作站主要功能如下：能显示管廊内设置的全部消防系统及相关设备的动态信息和消防安全管理信息。

与各工作井火灾自动报警系统进行通信联络。

接收、存储、打印火灾报警信息，火灾时工作站自动弹出火灾报警区域的平面图，显示具体报警部位或区段。

可以以人工方式确认火灾。

接收、显示、储存FAS设备及消防设备的相关设备的状态、实现故障报警，并向统一管理平台转发FAS设备、消防设备的状态。

自动生成报警信息、设备状态信息的报表，并可对报警信息、设备状态信息进行分类查询。

2）FACP主要功能（1）与监控中心火灾自动报警系统进行通信联络。

（2）接受辖区FAS现场设备发来的火灾报警信息，发出声光报警，以自动和人工两种方式确认火灾，向BAS发送火灾管廊区段，向统一管理平台发送火灾信息。

（3）实现对相关消防设备的联动控制，这些设备有：电动防火阀、防火门监控器、防火门、声光报警器、应急照明、超细干粉灭火等。

（4）接收并转发FAS现场设备、电动防火阀、防火门监控器、应急照明的状态、实现故障报警。

3）消防联动盘的功能消防联动盘作为后备控制手段实现对专用排烟风机等的手动控制。

对于被控消防设备较远，消防联动控制盘的手动控制方式可采用IO模块实现控制方式。

4）现场级设备的主要功能包括但不限于：（1）实现火灾信号的自动探测。

（2）实现现场手动报警信号的收集。

（3）发出火灾报警声光信号。

（4）实现对相关专用消防设备的监控。

（5）实现监视常开防火门打开、关闭状态及控制常开防火门关闭。

（6）实现管廊温度和电力电缆表面温度的探测。

（7）实现工作井电缆夹层、强电井温度的探测。

（8）实现应急照明强启及消防电源切非。

5）消防联动控制功能消防联动由FAS、BAS、统一管理平台三个系统共同完成，在工作井和管廊分别按照不同的方式完成火灾时的消防联动。

（1）工作井①火灾确认报警方式：a)同一防火分区两个烟感或一个烟感+一个手报。

b)工作井重要设备房设置气体灭火系统，气体灭火系统与FAS设通信口，气体灭火控制系统将确认报警信号给FAS。

火灾自动报警系统全面介绍建筑消防设施指建（构）筑物内设置的火灾自动报警系统、自动喷水灭火系统、消火栓系统等用于防范和扑救建（构）筑物火灾的设备设施的总称。

常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟排烟系统、安全疏散系统等。

火灾报警组成与类型火灾自动报警系统是人们为了早期发现和通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其它场所的一种自动消防设施，是现代消防不可缺少的安全技术设施之一。

一、系统的组成：火灾自动报警系统是由触发器件、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。

它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。

一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令，启动相应的防火灭火装置。

（一）触发器件：指在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动报警按钮。

火灾探测器是能对火灾参数（如烟、温、光、火焰辐射、气体浓度等）响应，并自动产生火灾报警信号的器件，按照响应火灾参数的不同，火灾探测器分成感温火灾探测器、感烟火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器五种基本类型。

不同类型的火灾探测器适用于不同类型的火灾和不同的场所。

手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件，也是火灾自动报警系统中不可缺少的组成部分之一。

1．感温式火灾探测器：火灾时物质的燃烧产生大量的热量，使周围温度发生变化。

感温式火灾探测器是对警戒范围中某一点或某一线路周围温度变化时响应的火灾探测器。

它是将温度的变化转换为电信号以达到报警目的。

火灾自动报警系统一火灾自动报警系统简介火灾自动报警系统是在保护对象发生火灾的情况下自动探测、显示发出火灾警报的装置。

它广泛应用于现代化工厂、物资仓库、高层建筑、盘算中心等建筑物内，对保证人民的生命和产业安全起着巨大作用。

二火灾自动报警系统构成火灾自动报警系统由触发装置、火灾报警装置、火灾警报装置、电源及其有其他辅佑襄助掌控功能的联动装置构成。

（一）触发装置：火灾探测器，手动报警按钮火灾探测器是火灾自动报警系统的紧要构成部分，是整个系统性能好坏的关键。

手动报警按钮是手动方式产生火灾报警信号的器件，也是火灾自动报警系统中不可缺少的构成部分之一。

火灾探测器的种类很多，按性能可分为感烟探测器、感温探测器、火焰探测器和可燃气体探测器。

1.感烟探测器利用着火时产生的烟雾探测火灾的传感器称为感烟探测器。

这是应用最为广泛的火灾探测器，分为离子感烟和光电感烟两种。

离子感烟探测器是依据烟雾能遮挡镅元素放射出的α射线的原理制作的。

光电感烟探测器是火灾产生的烟雾遮挡可见光或红外光从而发出电信号的一种探测器。

感烟探测器重要应用于低粉尘环境，如：电子盘算机房、通讯机房、宾馆、办公楼等，而不使用于湿度大、有灰尘或水蒸气、风速大的场所，也不适用于有腐蚀性气体和工艺过程中产生烟的场所。

2.感温探测器利用着火时产生的温度探测火灾的传感器称为感温探测器。

分为差温、定不冷不热差定温三种。

差温探测器是在发生火灾时温升速率达到肯定值而报警；定温探测器是利用低熔点合金达到肯定温度后而报警；差定温探测器则是前两种的组合。

感温探测器宜适用于感烟探测器不能应用的湿度大、有粉尘和蒸气及正常情况下有少量烟雾的场所，如发电机房、汽车库、吸烟室、厨房、锅炉房等建筑物内。

感温探测器不适用于阴燃火灾的场所。

3.火焰探测器利用火焰发出的红外、紫外光探测火灾的传感器称为火焰探测器。

分为红外线探测器和紫外线探测器。

红外线探测器一般用硫化铝、硫化镉等制成的光导电池感应火灾放出的红外线，从而发出电信号报警；紫外线探测器是用紫外光敏电子管接收火焰放出的紫外线，发出火灾报警信号。

火灾自动报警系统组成工作原理和适用范围1.传感器：包括烟雾传感器、热感应器、火焰传感器、气体传感器等。

这些传感器能够感知火灾的各项参数变化，并将其转换为电信号。

2.控制器：用于接收传感器的信号，并进行判断和处理。

当火灾报警信号被触发时，控制器会发出警报信号，并触发其他相应的防火措施。

3.通信设备：火灾自动报警系统需要与其他设备进行通信，如与消防中心、警报器、监控设备等进行无线或有线通信，以便对火灾进行实时监控和控制。

4.报警器：当火灾被检测到时，报警器会发出警报声。

警报声的大小和频率可以根据需要进行调整。

5.监控设备：用于监控火灾现场的情况，包括摄像头、烟雾探测器、温度探测器等。

监控设备可以实时获取火灾信息，并进行记录和分析。

1.传感器感知：传感器能够感知到火灾可能产生的各种信号，如烟雾、热量和火焰的变化等。

2.信号转换：传感器将感知到的信号转换为电信号，并传输给控制器。

3.控制器判断：控制器接收到传感器的信号后，会对信号进行判断和处理。

如果控制器判断出存在火灾危险，则会触发报警信号。

4.报警信号传输：报警信号通过通信设备传输给消防中心或其他相关设备。

同时，报警器会发出可听到的警报声。

5.监控和控制：监控设备可以实时获取火灾现场的情况，并将信息传输给消防人员。

消防人员可以通过监控设备对火灾进行实时监测和控制。

1.住宅区：火灾自动报警系统可以安装在住宅里，如公寓、别墅等。

它可以实时监测火灾，提供及时的警报信息，从而保护住户的生命和财产安全。

2.商业区：商业区包括商场、办公楼、酒店等，这些场所人流量大，安全风险较高。

火灾自动报警系统可以及时检测和报警，有效避免火灾的发生，从而保障员工和顾客的安全。

3.工业区：火灾在工业区尤其容易发生，如化工厂、仓库、煤矿等。

火灾自动报警系统能够实时监测工业区的火灾危险，提供快速的报警和控制，最大程度地减少火灾对工业设施和人员的影响。

4.公共设施：火灾在公共设施（如学校、医院、火车站等）发生会给人们的生命财产带来巨大威胁。

火灾自动报警系统包括()火灾自动报警系统是现代火灾防控的重要一环，它可以在火灾发生时及时发出声光信号，同时向消防部门发送警报。

火灾自动报警系统包括以下几个方面的内容：一、火灾探测器火灾探测器是火灾自动报警系统中最重要的设备之一。

它可以实时监测房间内的温度和烟雾浓度，在火灾发生时自动发出报警信号。

目前市场上常见的火灾探测器种类包括光电式、热感式、气体感应式等。

光电式火灾探测器是指采用光电转换原理进行火灾侦测的探测器；热感式火灾探测器则是采用温度变化检测方法；气体感应式探测器可以侦测一氧化碳、可燃气体等有毒有害气体，提高火灾发现的准确性。

二、报警器火灾发生时，报警器会发出强烈的声光信号，通知人员及时逃离现场。

报警器种类相对较多，有普通报警器、手动报警器、防水报警器等。

普通报警器通常作为火灾自动报警系统的主要报警设备，当火灾探测器检测到火焰、烟雾等异常情况时，会及时向普通报警器发送信号，触发报警。

手动报警器则需要人工操作，通常安装在人员流量大或者火灾风险较高的地方。

三、联动控制器联动控制器是火灾自动报警系统的重要部件，它可以根据探测器的信号自动控制防火门窗、烟气排风机、自动灭火系统等设备，保障人员安全。

联动控制器通常分为硬件联动控制器和软件联动控制器。

硬件联动控制器一般通过机械、电动、气动等方式控制设备开关，而软件联动控制器则基于计算机控制，实现系统自动化管理。

四、消防主机消防主机是整个火灾自动报警系统的控制中心，它可以对探测器、报警器、联动控制器等进行监控和管理，同时可以存储报警记录、接受监管部门的远程指令等。

消防主机还可以集成视频监控等多种安全系统，提高整个系统的综合防护能力。

以上几个部件共同构成了完整的火灾自动报警系统，它的目的在于提高火灾的侦测速度、减少火灾扩散范围、保护人员财产安全。

随着市场对于火灾安全的关注度不断提高，火灾自动报警系统在各种场所得到了广泛的应用，成为了现代人们生活、工作和学习中不可缺少的安全设施。

第三篇消防设施安装、检测与维护管理第十三章火灾自动报警系统综合练习与答案一、单选题1、下列不属于可燃气体探测报警系统组成部件的是（）A.可燃气体报警控制器B.火灾声光警报器C.可燃气体探测器D.火灾报警控制器【参考答案】：D【试题解析】：略。

2、火灾探测器实际安装数量超过100只，每个回路按实际安装数量（）的比例抽验，但抽验总数不应少于（）只。

A.30％～50％，10B.10％～20％，20C.10％～20％，10D.30％～50％，20【参考答案】：B【试题解析】：本题考查的是系统设备检测数量要求。

火灾探测器实际安装数量超过100只，每个回路按实际安装数量10％～20％的比例抽验，但抽验总数不应少于20只。

故此题答案选B。

3、消防设施检测机构的人员对某建筑内火灾自动报警系统进行检测时。

对在宽度小于3m的内走道顶棚上安装的点型感烟探测器进行检查。

下列检测结果中，符合现行国家消防技术标准要求的是（）。

A.探测器的安装间距为16mB.探测器至端墙的距离为8mC.探测器的安装间距为14mD.探测器至端墙的距离为10m【参考答案】：C【试题解析】：在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。

点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。

探测器至端墙的距离，不应大于安装间距的一半。

4、火灾自动报警系统线槽敷设时，应在下列（）部位设置吊点或支点。

A.线槽中间及接头处B.距接线盒0.5m处C.线槽转角或分支处D.直线段不大于2m处【参考答案】：C【试题解析】：火灾自动报警系统线槽敷设时，应在下列部位设置吊点或支点：（1）线槽始端.终端及接头处；（2）距接线盒0.2m处；（3）线槽转角或分支处；（4）直线段不大于3m处。

5、火灾自动报警系统布线要求中，吊装线槽或管路的吊杆直径不应小于（）mm。

A.5B.6C.8D.10【参考答案】：B【试题解析】：塑料管入盒时应采取相应固定措施。
