移动通信第2章

移动通信第2章

B f2 f 1 2 f s
(2 - 26)
第2章 调制解调 FSK可采用包络检波法、相干解调法和非相干解调法等 方法解调。FSK相位连续时，可采用鉴频器解调。包络检波 法是指收端采用两个带通滤波器，其中心频率分别为f1和f2， 它们的输出经过包络检波。如果f1支路的包络强于f2支路，则
(2 - 2)
第2章 调制解调 设调制信号为um(t), 则调频信号的瞬时角频率与输 入信号的关系为：即正比关系
d (t ) k f u m (t ) dt
(t ) k f um ( )d
0 t
(2 - 3)
(2 - 4)
式中，kf为调制灵敏度。
第2章 调制解调
因而调频信号的形式为
(2 - 23)
即当输入为传号“+1”时，输出频率为f1的正弦波；当输入为 空号“-1”时，输出频率为f2的正弦波。
第2章 调制解调
令g(t)为宽度Ts的矩形脉冲且
1 bn 0 0 bn 1
则s(t)可表示为
an 1 an 1 an 1 an 1
s(t ) bn g (t nTs ) cos(1t 1 ) bn g (t nTs ) cos(2t 2 )
要小)） 对于数字调制而言，频谱利用率常用单位频带(1 Hz)
内能传输的比特率(b/s)来表征。
2、高的抗干扰和抗多径性能要求
即经过调制解调后的输出信噪比(S/N)较大或误码率较低。
第2章 调制解调 3、对于调制解调研究， 需要关心的另一个问题就 是可实现性。 如：采用恒定包络调制， 则可采用限幅器、 低
第2章 调制解调
在接收端， 输入的高斯白噪声(其双边功率谱密度

移动通信技术课件(第二章).

移动通信技术课件(第二章).

GSM系统的网络结构
HLR HLR
MSC
MSC
MSC
MSC

--
BSC
------------------------------------------BSC

BTS
-
BTS ------------------------------------------
GSM服务区域的划分

小区
当基站采用全向天线时，小区即为基站区 当基站采用定向天线时，每个扇区为一个小区。

GSM系统的网络结构 -BTS
GSM系统的网络结构-BTS
GSM系统的网络结构-BTS
GSM系统的网络结构-MSC机房
GSM系统的网络结构


例题2-1 某省移动公司计划建设容量为80万用户的GSM网络。拟 采用的设备容量如下：
HLR:150万用户 MSC/VLR:50万用户 BSC:10万用户 BTS:1500用户 为网络安全及发展考虑，在核算设备数量时需预留设备处理能力 余量。根据实际情况，该省移动公司对各设备的处理能力余量 预留为： HLR:预留50% MSC/VLR：预留50% BSC:预留40% BTS:预留30% 请核算该公司需采购上述设备各多少台？并画出网络结构图

GSM系统的网络结构

网络子系统包括实现GSM交换功能的MSC，以及管 理用户数据和移动性的所需的数据库，有时也称之为 交换子系统。

MSC：MSC是网络核心，它完成最基本的交换功能，即 实现移动用户与其他网络用户之间的通信连接。为此， 它提供面向系统其他功能实体的接口，到其他网络的接 口以及与其他MSC互连的接口。对于容量较大的通信网， 一个NSS可以包括若干个MSC、HLR和VLR。在建立固 定网用户与GSM移动用户之间的呼叫时，呼叫往往首先 被接到关口MSC（GMSC），再由关口MSC负责获取位 置信息然后进行接续。

移动通信入门 第二章 移动通信的传输通道

移动通信入门 第二章 移动通信的传输通道

2.4 信道内的噪声与干扰
信号在信道内传输，除了损耗和衰落之外，还会受到噪声和干扰的影响。 2.4.1 噪声
蜂窝移动通信系统中噪声的来源是多方面的，我们把噪声看成是系统中对信号 有影响的所有干扰的集合。根据它们的来源不同，可分为内部噪声、自然噪声和人 为噪声。其中自然噪声和人为噪声又称为外部噪声。
2.2 移动通信的三大损耗
2.2 移动通信的三大损耗
2.2.2 衰落
由于移动通信环境具有复杂性和多样性，信号的强度随时间而产生随机变化， 这种变化称为衰落。衰落分为慢衰落和快衰落。
慢衰落是由于电磁波在传播路径上遇到障碍物的阻碍产生阴影效应而造成的的 传播损耗。之所以叫慢衰落是因为它的变化率比信息传输率慢。慢衰落服从对数正 态分布。
按照不同的分类原则，分集有很多种分类方法，从分集涉及基站和接入点的数 目来分类，可以把分集分为宏分集和微分集。
2.5 分集技术
宏分集主要用于蜂窝通信系统中，也称为多基站分集。这是一种减小衰落影响 的分集技术，其作法是把多个基站设置在不同的地理位置上（如蜂窝小区的对角上） 和在不同方向上，同时和小区内的一个移动台进行通信（可以选用其中信号最好的 一个基站进行通信）。显然，只要在各个方向上的信号传播不是同时受到阴影效应 或地形的影响而出现严重的衰落（基站天线的架设可以防止这种情况发生），这种 办法就能保持通信不会中断。
快衰落是由于多径传播而产生的衰落。多径传播是指电磁波经历不同路径传递 到接收端。移动台周围有许多散射、反射和折射体，引起信号的多径传播，使到达 的信号之间相互叠加，其合成信号的幅度和相位随移动台的运动表现为快速的起伏 变化。其变化率比慢衰落快，故称它为快衰落，由于快衰落表示接收信号的短期变 化，所以又称短期衰落。快衰落引起的电平起伏服从瑞利分布，相位服从均匀分布。

移动通信(第五版)(章坚武)第2章

移动通信(第五版)(章坚武)第2章

2.3.2 控制信道(CC)
1. 寻呼
当移动用户被呼时，就在控制信道的下行信道发起呼叫移 动台信号，所以将该信道称为寻呼信道(PC)。
2. 接入
当移动用户主呼时，就在控制信道的上行信道发起主呼信 号， 所以将该信道称为接入信道(AC)。
在控制信道中，不仅传递寻呼和接入信号，还传递大量的 其他数据，如系统的常用报文、指定通话信道、重试(重新试呼) 等信号。

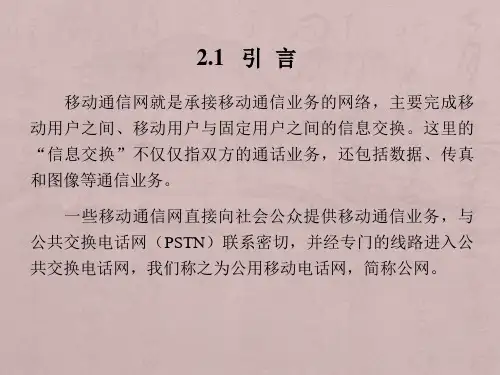

2.1 引 言
移动通信网就是承接移动通信业务的网络，主要完成移 动用户之间、移动用户与固定用户之间的信息交换。这里的 “信息交换”不仅仅指双方的通话业务，还包括数据、传真 和图像等通信业务。
一些移动通信网直接向社会公众提供移动通信业务，与 公共交换电话网（PSTN）联系密切，并经专门的线路进入公 共交换电话网，我们称之为公用移动电话网，简称公网。
图2-4 同频道复用保护距离系数
2.5.2 邻频道干扰
工作在k频道的接收机受到工作于k±1频道的信号的干扰， 即邻道（k±1频道）信号功率落入k频道的接收机通带内造成的 干扰称为邻频道干扰。解决邻频道干扰的措施包括：
（1） 降低发射机落入相邻频道的干扰功率，即减小发射机 带外辐射；
（2） 提高接收机的邻频道选择性；
随着用户数的不断增加，无线小区还可以继续划小为 微小区（Microcell）和微微小区（Picrocell）， 以不断 适应用户数增长的需要。 在实际中， 用小区分裂（Cell Splitting）、小区扇形化（Sectoring）和覆盖区域逼近 （Coverage Zone Approaches）等技术来增大蜂窝系统容 量。 小区分裂是将拥塞的小区分成更小的小区，每个小区 都有自己的基站并相应的降低天线高度和减小发射机功率。 由于小区分裂提高了信道的复用次数， 因而使系统容量有 了明显提高。 假设系统中所有小区都按小区半径的一半来 分裂， 如图2-3所示，理论上，系统容量增长接近4倍。 小区扇形化依靠基站的方向性天线来减少同频干扰以提高 系统容量， 通常一个小区划分为3个120°的扇区或是6个 60°的扇区。

《现代移动通信》课件第2章

《现代移动通信》课件第2章

图2-9 在路径损耗、阴影效应和多径传播与距离的关系
2.3 小尺度衰落模型
2.3.1 影响小尺度衰落的因素 (1) 多径效应。 (2) 多普勒效应。 (3) 信号的传输带宽。
2.3.2 移动多径信道参数 1. 时延扩展和相干带宽 时延扩展和相干带宽是用来描述无线信道的时间色散特性，
而信道的时间色散是由多径效应所引起的。
归纳为直射波、反射波、绕射波和散射波四种基本传播方式， 如图2-1所示。
图2-1 移动信道电波传播类型示意图
1. 直射波 在图2-2所示的自由空间中，设在原点O有一辐射源，均匀 地向各方向辐射，辐射功率为PT，经辐射后，能量均匀地分布 在以O点为球心，d为半径的球面上。已知球面的表面积为4πd2， 则单位面积上的电波功率密度S为
2.1.3 移动信道中的几种效应 1. 阴影效应 当电波在传播路径上遇到起伏地形、建筑物等障碍物的阻
挡时，会在障碍物的后面产生传播半盲区，这种现象称为阴影 效应。移动台在运动中通过不同障碍物阴影时，就构成接收天 线处场强中值的变化，从而引起阴影衰落。
2. 远近效应 由于接收用户的随机移动性，移动用户与基站之间的距离 也是在随机变化的，若各移动用户发射信号功率一样，那么到 达基站时信号的强弱将不同，离基站近者信号强，离基站远 者信号弱。
(2.22)
当信道中存在一个固定的直射分量时(LOS情况)，不失一 般性，设式(2.14)中n=0为直射分量，此时，rL(t)和rQ(t)的包络 服从莱斯(Rician)分布，其概率密度函数(PDF)为
(2.23)
式中，ρ2=α20是直射分量的功率， 是其他非直射分量的平均功率。J0(·)是0阶第一类修正贝塞尔 函数。莱斯衰落的平均接收功率为
(2.19)

《移动通信》课程教学大纲

《移动通信》课程教学大纲

《移动通信》课程教学大纲移动通信课程教学大纲
第一章：移动通信基础知识
1.1 无线通信基本概念
1.2 移动通信系统发展历程
1.3 移动通信系统架构与组成
1.4 移动通信标准与规范
1.5 移动通信频谱分配与管理
第二章：无线信道与调制技术
2.1 无线信道特点与分类
2.2 移动通信信道传播模型
2.3 调制与解调技术
2.4 近场通信技术
第三章：移动通信系统网络结构
3.1 移动通信系统网络架构
3.2 移动通信系统中的信令与控制
3.3 移动通信系统中的移动性管理第四章：移动通信协议与接口
4.1 GSM协议与接口
4.2 CDMA协议与接口
4.3 LTE协议与接口
4.4 5G协议与接口
第五章：移动通信网络优化与管理5.1 移动通信网络规划与优化
5.2 移动通信网络性能管理
5.3 移动通信网络故障排除与维护第六章：移动通信安全与隐私保护
6.1 移动通信安全机制
6.2 移动通信隐私保护技术
6.3 移动通信法律与政策
附件：
1、移动通信相关术语表
2、移动通信系统架构图
3、移动通信系统频谱分配图
法律名词及注释：
1、通信法：规定了与通信相关的法律法规，包括通信基础设施建设、通信服务管理、通信内容监管等内容。

2、信息安全法：对网络安全、信息处理和传输等方面进行了规范，并对相关的犯罪行为提出了相应的处罚和制裁。

3、隐私保护法：保护个人和组织的隐私权利，规定了个人信息的收集、存储、使用和披露等方面的限制和要求。

移动通信第2章调制与解调

移动通信第2章调制与解调

调制信号的功率谱
f
7
2.1.5 数字调制分类的方法
数字式调制
不恒定包络
ASK（移幅键控） QAM（正交幅度调制） MQAM（星座调制）
FSK BFSK（二进制移频键控） (移频键控) MFSK（多进制移频键控）
BPSK（二进制移相键控）
恒定包络
PSK (移相键控)
DPSK（差分二进制移相键控）
QPSK (正交四相 移相键控)
• 当采用较高传输速率时，要求更为紧凑的功率谱才能满足 对邻道辐射功率低于-60dB~-80dB的要求
23
2.2.12 GMSK
• GMSK是GSM的优选方案
– 实现简单，在原MSK调制器增加前置滤波器，得到平滑后的某 种新的波形后再进行调频，就可以得到良好的频谱特性
– 对前置滤波器的要求 • 带宽窄且为锐截止型，以滤除基带信号中的高频成分 • 有较低的过脉冲响应，防止已调波瞬时频偏过大 • 保持输出脉冲响应的面积不变，使调制指数为1/2
11
第2章 调制与解调
2.1 概述 2.2 数字频率调制
– 二进制频移键控BFSK – 最小频移键控MSK） – 高斯最小频移键控GMSK
2.3 数字相位调制
– 二进制移相键控调制2PSK – 四相移键控调制QPSK
• 交错四相移键控调制OQPSK • /4- DQPSK调制
2.4 正交振幅调制QAM 2.5 扩频调制技术 2.6 多载波调制
S(t)
1
-1 -1
1
1
1
0
f2
f1
f1
f2
f2
f2
k
2π +1 -1
-1 +1 +1 +1

2024版移动通信(第五版)(章坚武)第2章课件

2024版移动通信(第五版)(章坚武)第2章课件
