第8章 预应力混凝土工程

预应力混凝土结构工程施工测试题一、判断1.钢管抽芯法抽管时应控制在砼终凝后进行。

（）2.先张法施工是借助于构件端部的锚具传递预压应力。

( )3.预应力粗钢筋制作的包括冷拉、下料和编速等工序。

( )4.后张法张拉配有多根预应力筋时，应单根张拉。

( )5.先张法适用于生产中小型预应力混凝土构件，如预应力空心板、屋面板、吊车梁、檩条等。

( )6.先张法生产预应力混凝土构件时，钢筋锚固在台座上，台座承受全部预应力钢筋的拉力，因此要有足够强度。

（）7.预应力混凝土后张法施工适用于现场生产大型构件。

( )8.预应力混凝土构件生产时，建立预应力筋张拉程序的目的是为了减少预应力筋的应力松弛损失。

( )9.先张法所使用的夹具永久地留在构件上，不能取下重复使用。

( )10.对于平卧叠浇的预应力钢筋混凝土构件，宜先下后上逐层进行张拉。

( )二、选择1.先张法放松预应力钢筋的原则是：（）A.对称放松B.不对称放松C.先细钢筋后粗钢筋D.先粗钢筋后细钢筋2.预应力混凝土的主要目的是提高构件的：（）A.强度B.刚度C.抗裂度D.B + C3.在预应力混凝土结构中，一般要求混凝土的强度等级不宜低于：（）A.C20B.C30C. C40D.C504.采用钢绞线的预应力混凝土，其强度等级不宜低于：（）A.C20 B.C30 C. C40 D.C505.预应力空心楼板施工中，其预应力张拉方法通常采用：（）A.后张法B.后张自锚法C.先张法D.电热法6.后张法施工中，混凝土强度应达到设计强度的多少时，方能张拉预应力筋：（）A.75%B.80%C.90%D.100%7.先张法中混凝土强度一般应不低于混凝土标准强度的多少比例，方能放松预应力筋：（）A.50%B.60%~70%C.75%D.100%8.后张法的概念是：（）A.后张拉钢筋B.后浇筑混凝土C.先浇筑混凝土后张拉钢筋D.先张拉钢筋后浇筑混凝土9.无粘结预应力混凝土采用( )。

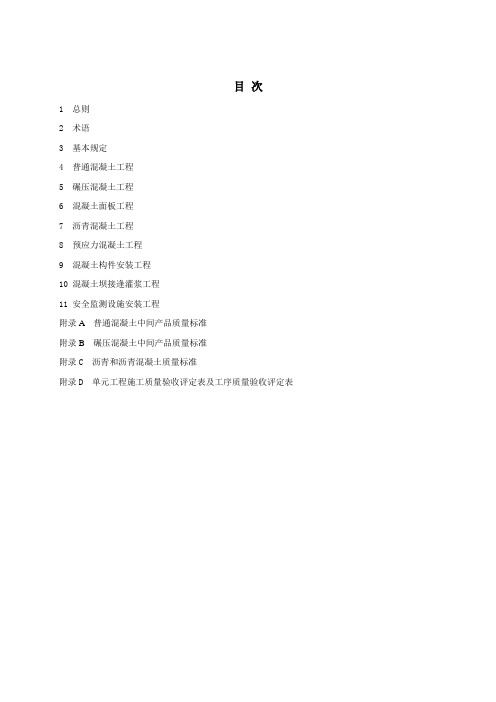

目次1 总则2 术语3 基本规定4 普通混凝土工程5 碾压混凝土工程6 混凝土面板工程7 沥青混凝土工程8 预应力混凝土工程9 混凝土构件安装工程10 混凝土坝接逢灌浆工程11 安全监测设施安装工程附录A 普通混凝土中间产品质量标准附录B 碾压混凝土中间产品质量标准附录C 沥青和沥青混凝土质量标准附录D 单元工程施工质量验收评定表及工序质量验收评定表1 总则1.0。

1为加强水利水电工程质量管理，统一混凝土工程单元工程的施工质量验收评定，保证工程质量，制定本标准。

1。

0。

2 本标准适用于大中型水利水电工程的混凝土工程单元工程的施工质量验收评定。

小型水利水电工程可参照执行.1。

0.3 混凝土工程的承包合同和工程技术文件对工程施工质量的要求不应低于本标准的要求. 1.0。

4混凝土工程的单元工程施工质量验收评定除应执行本标准外,尚应符合现行国家和相关行业标准的规定.2 术语2。

0.1单元工程：是依据建筑物设计结构、施工部署和质量验收评定等因素，将建筑物划分成为若干个层、块、区、段.每一层、块、区、段为一个单元工程。

2。

0.2 重要单元工程：对工程安全、使用功能、公众利益和环保有重大影响的单元工程的统称。

包括关键部位单元工程和重要隐蔽单元工程等。

2.0。

3 工序:为便于对施工质量的过程控制和验收评定，按施工的先后顺序将单元工程划分成若干个具体施工过程或施工步骤,是质量考核基本单位。

2。

0.4 主控项目:对工程安全、质量、功能起决定作用或对卫生、环境保护有重大影响的检验项目。

2。

0.5一般项目：除主控项目外的检验项目。

2.0。

6 见证取样检验：在建设（监理）单位监督下，由施工单位相关人员从现场取样，并送至有相应资质的检验单位进行检验的活动.2。

0。

7平行检验：监理单位在施工单位抽样检验的同时，独立进行的抽样检验，核验施工单位的检验成果。

3 基本规定3．0．1 施工单位应建立、健全质量管理体系，严格质量控制：1制定完善的施工质量控制措施、质量检验制度及现场施工记录签认制度；2施工现场应有相应的施工措施、施工技术要求、图纸和施工作业的文字依据等;3混凝土浇筑前各工序应经监理工程师验收合格,并建立“准浇证”制度。

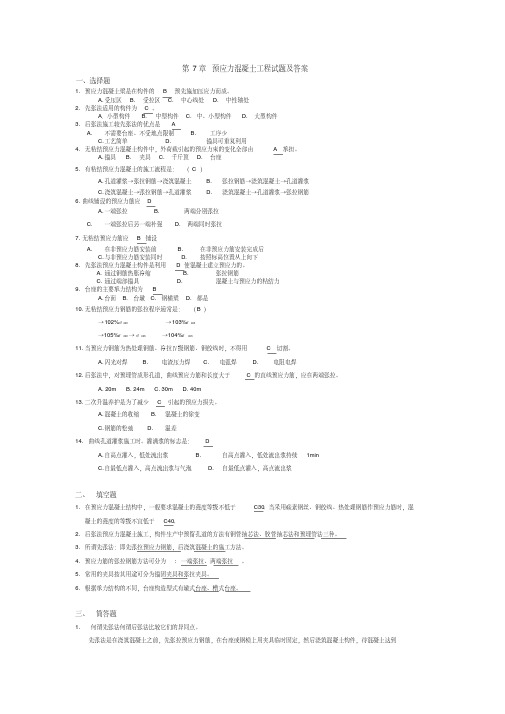

第7章预应力混凝土工程试题及答案一、选择题1. 预应力混凝土梁是在构件的 B 预先施加压应力而成。

A.受压区B.受拉区C.中心线处D.中性轴处2. 先张法适用的构件为 C 。

A．小型构件 B.中型构件 C.中、小型构件 D.大型构件3. 后张法施工较先张法的优点是 AA.不需要台座、不受地点限制B. 工序少C.工艺简单D.锚具可重复利用4. 无粘结预应力混凝土构件中，外荷载引起的预应力束的变化全部由 A 承担。

A.锚具B.夹具C.千斤顶D.台座5. 有粘结预应力混凝土的施工流程是：（ C ）A.孔道灌浆→张拉钢筋→浇筑混凝土B. 张拉钢筋→浇筑混凝土→孔道灌浆C.浇筑混凝土→张拉钢筋→孔道灌浆D. 浇筑混凝土→孔道灌浆→张拉钢筋6.曲线铺设的预应力筋应 DA.一端张拉B.两端分别张拉C.一端张拉后另一端补强D.两端同时张拉7.无粘结预应力筋应 B 铺设A.在非预应力筋安装前B.在非预应力筋安装完成后C.与非预应力筋安装同时D.按照标高位置从上向下8. 先张法预应力混凝土构件是利用 D 使混凝土建立预应力的。

A.通过钢筋热胀冷缩B.张拉钢筋C.通过端部锚具D.混凝土与预应力的粘结力9. 台座的主要承力结构为 BA.台面B.台墩C.钢横梁D.都是10.无粘结预应力钢筋的张拉程序通常是：（B ）→102%σcon →103%σcon→105%σcon→σcon→104%σcon11.当预应力钢筋为热处理钢筋、冷拉Ⅳ级钢筋、钢绞线时，不得用 C 切割。

A.闪光对焊B.电渣压力焊C.电弧焊D.电阻电焊12.后张法中，对预埋管成形孔道，曲线预应力筋和长度大于 C 的直线预应力筋，应在两端张拉。

A. 20mB. 24mC. 30mD. 40m13.二次升温养护是为了减少 C 引起的预应力损失。

A.混凝土的收缩B.混凝土的徐变C.钢筋的松弛D.温差14. 曲线孔道灌浆施工时。

灌满浆的标志是： DA.自高点灌入，低处流出浆B.自高点灌入，低处流出浆持续1minC.自最低点灌入，高点流出浆与气泡D.自最低点灌入，高点流出浆二、填空题1. 在预应力混凝土结构中，一般要求混凝土的强度等级不低于C30。

第八章其它桥型本章主要内容第一节预应力混凝土连续梁及连续刚构桥第二节拱桥第三节斜拉桥第四节悬索桥本节主要内容一、总体布置、构造特点和设计概要二、施工概要三、设计计算概要第一节预应力混凝土连续梁桥及连续刚构桥引言连续梁桥与简支梁桥连续梁桥均布荷载q均布荷载q三跨连续梁桥三孔简支梁桥VS由于支点负弯矩的卸载作用，跨中正弯矩大大减小，恒载、活载均有卸载作用。

由于弯矩图面积的减小，跨越能力增大。

超静定结构，对基础变形及温差荷载较敏感。

行车条件好。

连续梁桥的体系特点引言连续梁与连续刚构均布荷载q连续梁桥均布荷载q均布荷载q三跨连续梁桥三跨连续刚构桥VS恒载、活载负弯矩卸载作用基本与连续梁接近； 桥墩参加受弯作用，使主梁弯矩进一步减小；弯矩图面积的小，跨越能力大，在小跨径时梁高较低； 超静定次数高，对常年温差、基础变形、日照温均较敏感；连续刚构桥的体系特点平面布置方式：¾正交¾斜交¾单向曲线¾反向曲线联－连续梁由若干梁跨（通常为3∼8跨）组成一联，每联两端设置伸缩缝，整个桥梁可由一联或多联组成。

连续梁桥平面布置示例（1）分跨的选择布置原则：减小弯矩、增加刚度、方便施工、美观要求。

等跨布置不等跨布置VS¾适用于中小跨度连续梁。

¾边跨与中跨之比L1/L 一般为0.5～0.8（过大，过小的不利情况)（2）梁高的选择等高度连续梁等截面连续梁变高度连续梁变截面连续梁¾梁高不变。

具有构造、制造和施工简便的特点。

适用于中等跨度（40∼60m左右）的、较长的桥梁。

可按等跨或不等跨布置。

长桥多采用等跨布置，以简化构造，统一模式，便于施工。

¾更能适应结构的内力分布规律。

受力状态与其施工时的内力状态基本吻合。

梁高变化规律可以是斜（直）线、圆弧线或二次抛物线。

箱型截面的底板、腹板和顶板可作成变厚度，以适应梁内各截面的不同受力要求。

VS高跨比h/L (公路：跨中1/30～1/50；中支点1/16～1/25)。

1、预应力混凝土的施工工艺分为（先张）法和（后张）法两种。

2、在浇筑混凝土之前，在台座或模板上先张拉预应力钢筋，用夹具临时固定，然后浇筑混凝土，这样的预应力混凝土施工方法叫做（先张法）。

3、先张法施工预应力混凝土时，所用台座可分为（墩式台座）、（槽式台座）、换埋式台座和拼装式台座。

4、先张法施工预应力混凝土时，用来夹持预应力钢筋或钢丝的工具，叫做（夹具）。

5、先张法中，钢丝的夹具分为（锚固夹具）和（张拉夹具）两类。

6、先张法的施工工艺为：（1）刷隔离剂与铺设预应力筋（2）预应力筋的张拉（3）混凝土的浇筑与养护（4）预应力筋放张f。

7、预应力筋的张拉控制应力，不宜超过下表中的数值，也不应小于0.4ptk8、用钢丝做预应力筋时，宜采用一次张拉程序，将预应力筋张拉到应力值为张拉控制应力的（1.03~1.05 ）倍后锚固。

9、用钢筋作为预应力筋时，宜先将预应力筋张拉到应力值为张拉控制应力的（ 1.05 ）倍，持荷2分钟后，再放张到张拉控制应力后锚固。

10、以下关于预应力混凝土的说法中，错误的是（ D ）A.预应力构件中的混凝土强度等级不宜低于C30B.预应力混凝土可采用自然养护或湿热养护C.当设计无特殊规定时，预应力构件的混凝土应在达到不低于强度等级的75%时，方可放张预应力筋。

D.张拉预应力筋时，台座两端无需防护设施，可随意站人。

11、后张法施工中，若用单根粗钢筋做预应力筋，其锚具主要有（螺纹端杆锚具）和（帮条锚具）等。

12、后张法施工中，钢筋束和钢绞线的锚具常使用（JM ）型锚具、（XM ）型锚具、（QM ）型锚具和多孔夹片锚固体系。

13、钢筋束和钢绞线的下料长度，应等于（构件孔道）的长度与（两端张拉锚固所需外露）的长度之和。

14、后张法施工工艺中，孔道留设的方法有（钢管抽芯）法、（胶管抽芯）法和（预埋波纹管）法。

15、后张法施工工艺中，若设计无特殊要求，应待混凝土强度不低于设计强度等级的（75 ）%时，方可张拉预应力筋。

中华人民共和国国家标准混凝土结构工程施工及验收标准GB 50204－92条文说明目次第一章总则第二章模板工程第三章钢筋工程第四章混凝土工程第五章装配式混凝土结构工程第六章预应力混凝土工程。

第七章冬期施工第八章工程验收；附录一普通模板及其支架荷载标准值及分项系数附录二温度、龄期对混凝土强度影响曲线附录三冬期施工热工计算附录四常用施工记录表格。

第一章总则第1．0．1条制订本标准的目的，是为了在混凝土结构工程施工及验收中做到技术先进、经济合理、确保质量。

本条为新增加的条文。

第1．0．2条本标准适用范围与原标准相同，包括工业与民用房屋和与房屋有关的常用构筑物，如烟囱、水塔、斗仓等，只是在文字上作了必要的修改。

根据《建筑结构设计通用符号、计量单位和基本术语》 GBJ83－85的规定，对“建筑”来说，一般指各种房屋及其附属的构筑物，而本标准适用的斗仓，就很难说是房屋的附属构筑物。

因此，将原条文中的“建筑”改为“房屋和一般构筑物”。

本标准中混凝土结构包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构，与《混凝土结构设计标准》 GBJ10－89取得一致。

第1．0．3条本条为本标准的主要编制依据。

第1．0．4条混凝土结构工程施工及验收标准是一本综合性强、牵涉面广的标准，不仅有原材料方面的，如水泥、钢筋、砂石、外加剂等，尚有半成品、成品方面的，如预应力锚具、夹具、连接器、预制构件等，也与其他分项施工技术和质量评定方面的有关标准、标准有密切关系。

因此，凡本标准有规定者应按照执行，凡本标准无规定者，尚应按照有关的现行标准、标准的规定执行。

同时考虑到混凝土结构工程的施工具有整体性和连续性的特点，前一分部或分项工程的质量如不符合要求，势必影响后一分部或分项工程的施工质量。

因此，对混凝土结构各分部或分项工程的施工，必须在前一分部或分项工程的质量进行合格验收后，方可进行下一分部或分项工程的施工，如不合格，应及时进行处理或返工。

一、判断题（请在你认为正确陈述的各题干后的括号内打，否则打“X”。

每小题1 分・）第1章钢筋和混凝土的力学性能1.混凝土立方体试块的尺寸越人，强度越高。

（）2.混凝土在三向压力作用下的强度可以提高。

（）3.普通热轧钢筋受压时的屈服强度与受拉时基本相同。

（）4・钢筋经冷拉后，强度和塑性均可提高。

（）5.冷拉钢筋不宜用作受压钢筋。

（）6.C20 表示/cu=20N/mmo （）7.混凝土受压破坏是由于内部微裂缝扩展的结果。

（）8.混凝土抗拉强度随着混凝土强度等级提高而增大。

（）9.混凝土在剪应力和法向应力双向作用2抗剪强度随拉应力的增人而增人。

（）10.混凝土受拉时的弹性模量与受压时相同。

（）11.线性徐变是指压应力较小时，徐变与应力成正比，而非线性徐变是指混凝土应力较大时，徐变増长与应力不成正比。

（）12.混凝土强度等级愈高，胶结力也愈人（）13.混凝土收缩、徐变与时间有关，且互相影响。

（）第3章轴心受力构件承载力1.轴心受压构件纵向受压钢筋配置越多越好。

（）2.轴心受压构件中的箍筋应作成封闭式的。

（）3.实际工程中没有真正的轴心受压构件。

（）4.轴心受压构件的长细比越大，稳定系数值越高。

（）5.轴心受斥构件计算中，考虑受压时纵筋容易斥曲，所以钢筋的抗斥强度设计值最人取为400N / lmr o ( )6.螺旋箍筋柱既能提高轴心受压构件的承我力，又能捉高柱的稳定性。

（）第4章受弯构件正截面承载力1.混凝土保护层厚度越大越好。

（）2.对于x<h f的T形截面梁，因为其正截面受弯承载力相肖于宽度为bf的矩形截面梁，所以其配筋率应按p=-^-來计算。

（）bfho3.板中的分布钢筋布置在受力钢筋的下而。

（）4.在截面的受压区配置一定数最的钢筋对于改善梁截面的延性是有作用的。

（）5.双筋截面比单筋截面更经济适用。

（）6.截面复核中，如果歹〉仇，说明梁发生破坏，承载力为0。

（）7.适筋破坏的特征是破坏始自于受拉钢筋的屈服，然后混凝土受压破坏。

目次1 总则2 术语3 基本规定4567891011附录B 碾压混凝土中间产品质量标准附录C 沥青和沥青混凝土质量标准附录D 单元工程施工质量验收评定表及工序质量验收评定表1 总则1.0.1为加强水利水电工程质量管理，统一混凝土工程单元工程的施工质量验收评定，保证工程质量，制定本标准。

1.0.2 本标准适用于大中型水利水电工程的混凝土工程单元工程的施工质量验收评定。

小型水利水电工程可参照执行。

1.0.3 混凝土工程的承包合同和工程技术文件对工程施工质量的要求不应低于本标准的2 术语2.0.1单元工程：是依据建筑物设计结构、施工部署和质量验收评定等因素，将建筑物划分成为若干个层、块、区、段。

每一层、块、区、段为一个单元工程。

2.0.2 重要单元工程：对工程安全、使用功能、公众利益和环保有重大影响的单元工程的统称。

包括关键部位单元工程和重要隐蔽单元工程等。

3 基本规定3．0．1 施工单位应建立、健全质量管理体系，严格质量控制：1制定完善的施工质量控制措施、质量检验制度及现场施工记录签认制度；2施工现场应有相应的施工措施、施工技术要求、图纸和施工作业的文字依据等；3．3．0．3 单元工程施工质量验收评定，应在其所包含的工序质量验收（或检验项目的检验）合格，以及相应施工实体质量检验合格的基础上进行。

3．0．4工序施工质量验收评定是在该工序中所包含检验项目的检验合格，以及施工过程中形成的各种记录完整的基础上进行。

工序中的检验项目分为主控项目和一般项目两类。

3．0．5 工序施工质量和单元工程质量等级均分为合格、优良两个等级。

3．0．6本标准所规定的各类检验项目的检验，应采用随机布点和监理工程师现场指定点位相结合的方式进行。

3．0．7 工序施工质量的验收评定1 施工单位自行评定合格后，报监理单位验收评定。

上道工序未经验收评定合格，2）复核工序所含施工质量检验项目是否符合本标准的要求；3）核查报验资料是否满足前款要求，资料是否真实、齐全、完整；4）签署验收评定意见，相关责任人履行相应的签认手续。
